Structure de terrasse B.7 : Structures de revêtement sur plots de mortier

Structure de revêtement avec disques de coffrage TROBA-STELZ

© Schlueter-Systems

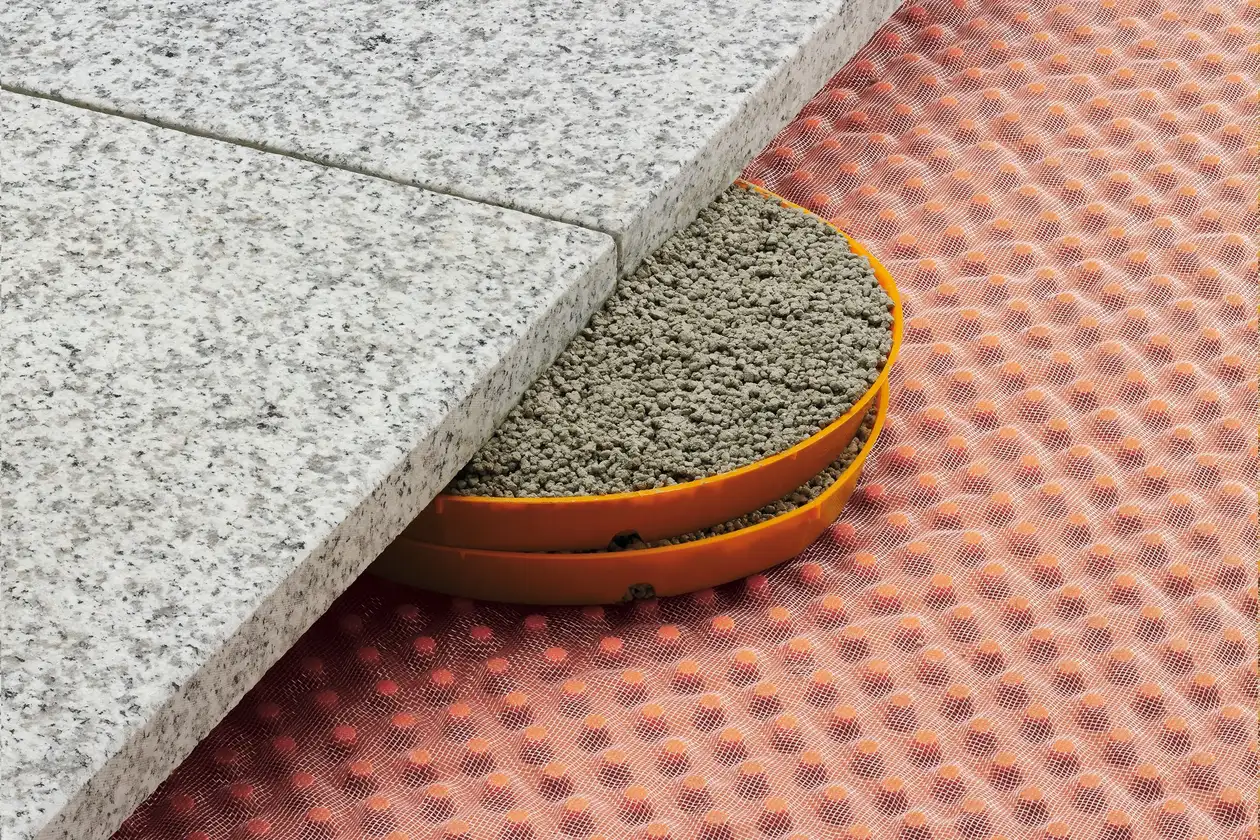

Schlüter-TROBA-STELZ-MR sont des disques de coffrage en polyéthylène qui facilitent la pose des dalles de grand format.

Ces disques en plastique de 25°mm de hauteur se montent à l’intersection des joints des éléments de dalles en tant que « coffrage perdu » et sont ensuite remplis de mortier-colle (de préférence de mortier de drainage). Cette solution permet un ajustage en hauteur facile de la surface du revêtement.

L’espace libre entre les plots assure une évacuation rapide de l’eau qui pénètre par les joints ouverts.

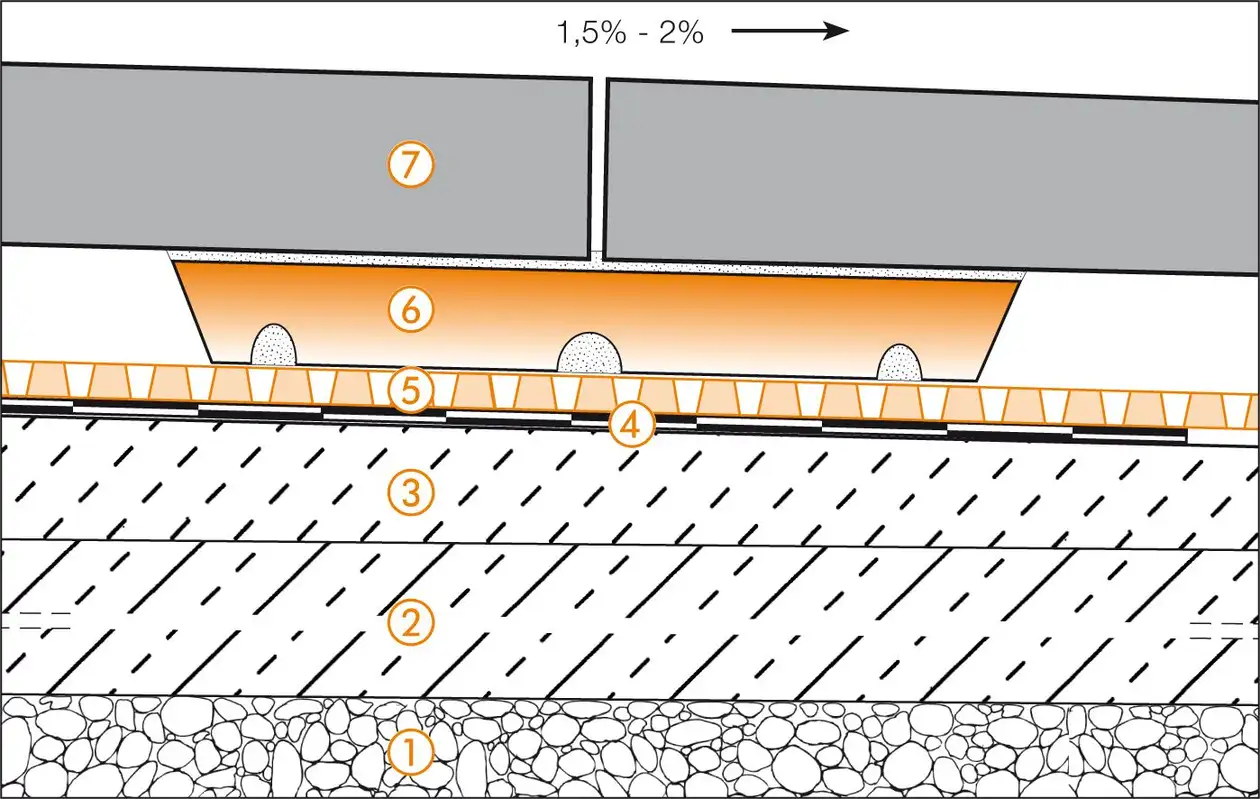

B.7 Structure de revêtement sur plots de mortier, pose avec disques de coffrage

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente
   Pour que la construction fonctionne, il faut une pente suffisante
   (1,5 à 2 %) pour permettre l’évacuation
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
   Natte de drainage résistante à la pression servant de support pour des dalles autoporteuses et garantissant une évacuation durable et efficace de l’eau qui pénètre par les joints ouverts des dalles. Veiller à l'évacuation !
6. Schlüter-TROBA-STELZ-MR
   sont des disques de coffrage en polyéthylène qui facilitent la pose des dalles de grand format sur des balcons et terrasses
7. Dalles autoporteuses de grand format
   Béton, pierre naturelle ou éléments céramiques

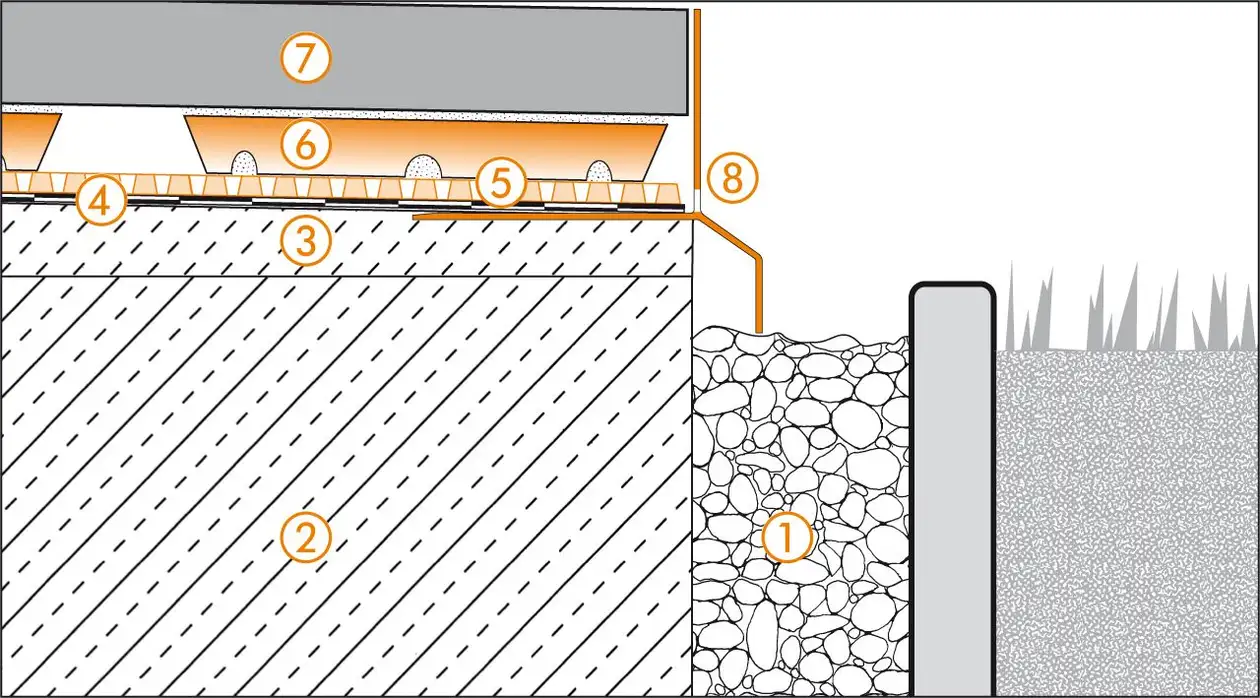

Détail de la rive 1

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-MR
7. Dalles autoporteuses de grand format
8. Schlüter-BARA-RKL
   Les fentes de drainage doivent rester libres !

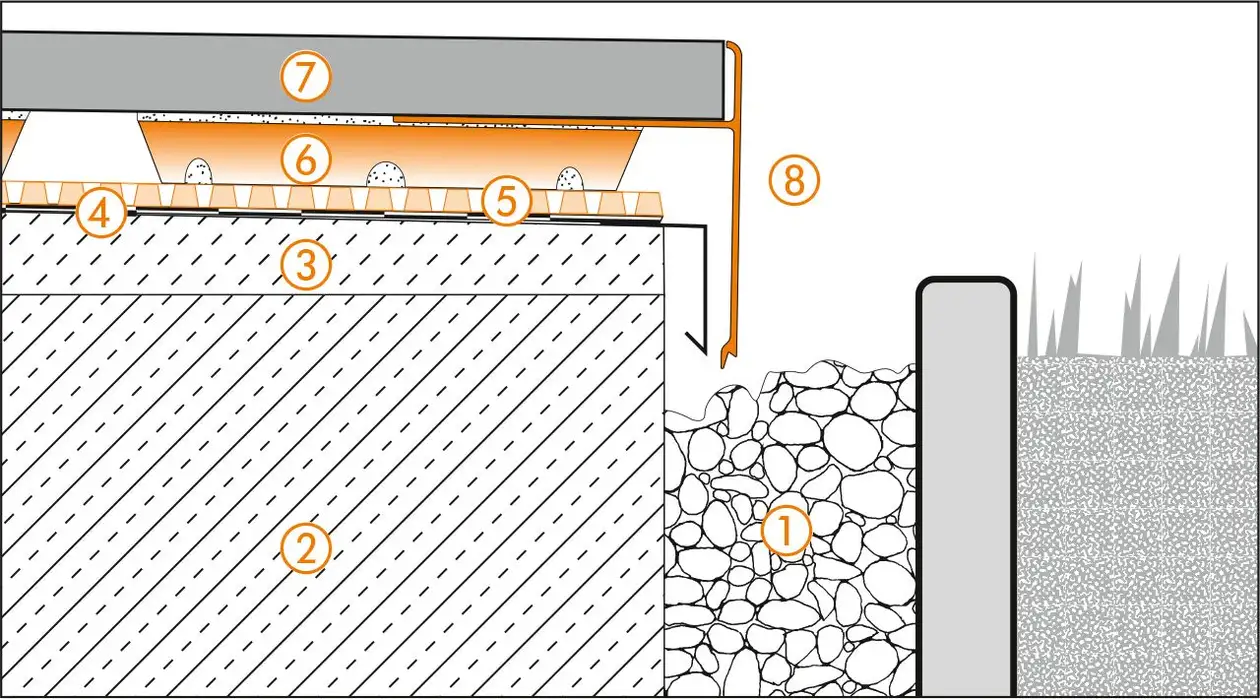

Détail de la rive 2

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-MR
7. Dalles autoporteuses de grand format
8. Schlüter-BARA-RTC
   Veiller à l'évacuation !

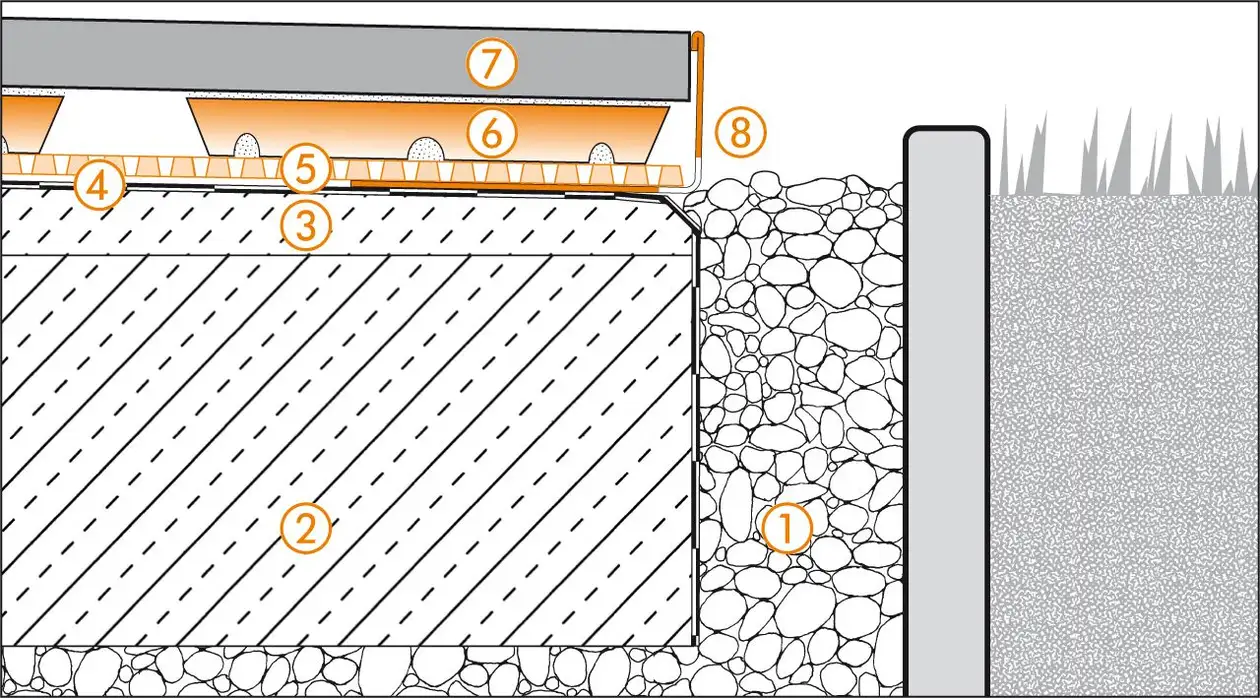

Détail de la rive 3

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-MR
7. Dalles autoporteuses de grand format
8. Schlüter-BARA-RWL
   Les fentes de drainage doivent rester libres !

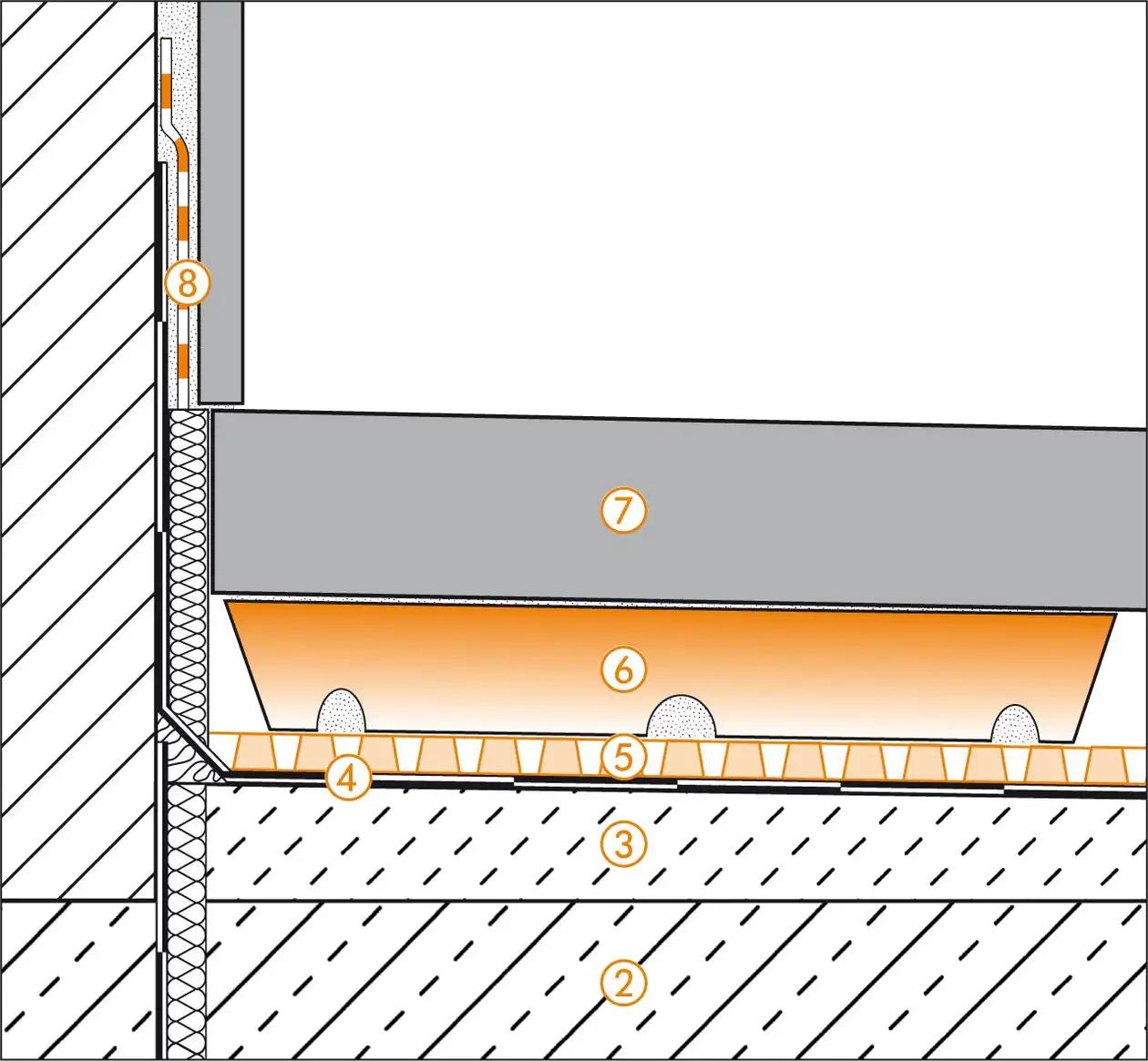

Liaison sol/mur

© Schlueter-Systems

2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-MR
7. Dalles autoporteuses de grand format
8. Schlüter-KERDI-KEBA

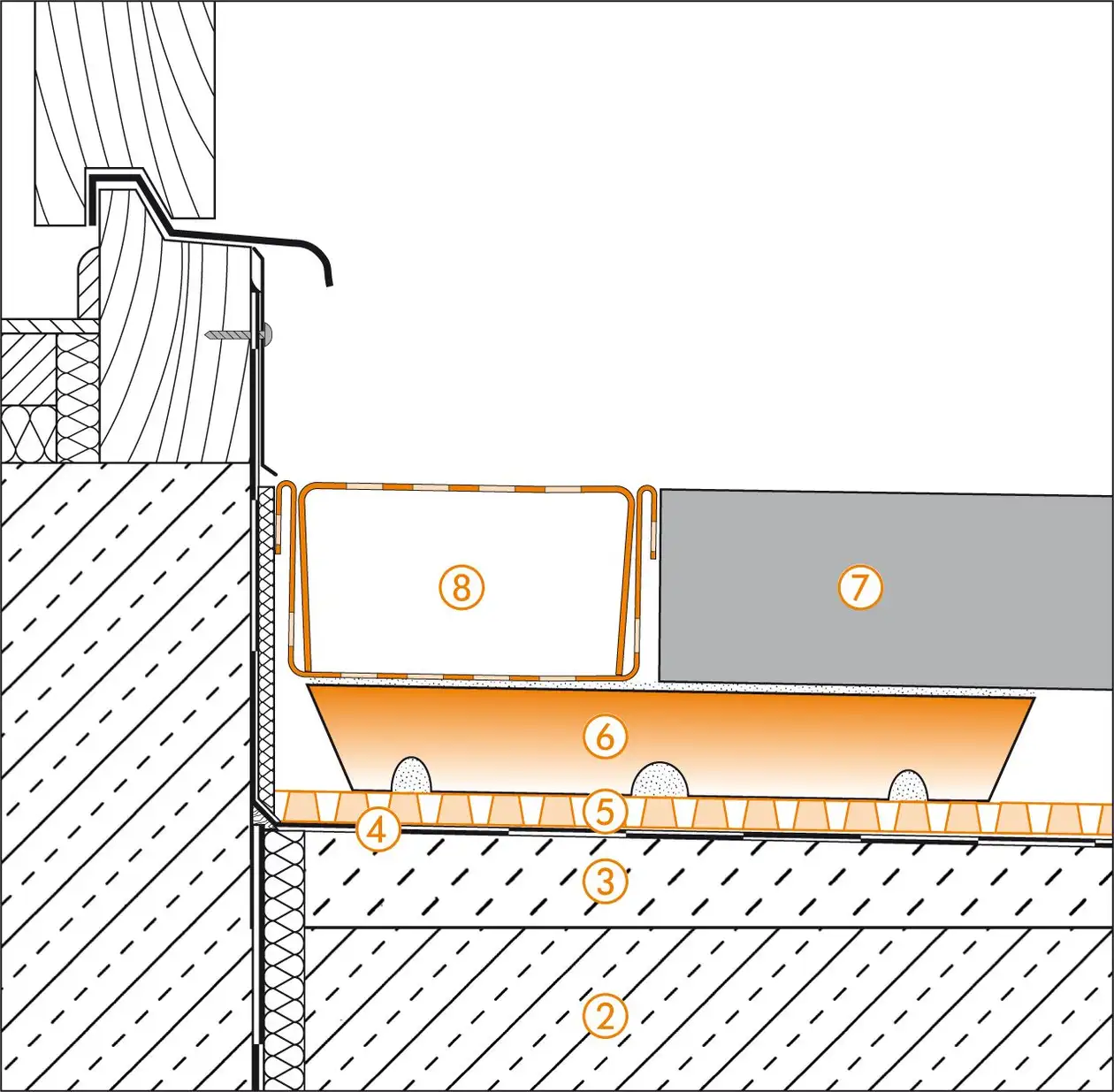

Liaison de seuils de portes

© Schlueter-Systems

2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-MR
7. Dalles autoporteuses de grand format
8. Schlüter-TROBA-LINE-TL

Vous trouverez ici du matériel d’information supplémentaire disponible au téléchargement :

Télécharger	Sélection
B | Terrasses sur terre plein - Concepts de structures © Schlueter-Systems PDF – 4.92 MB
