Structure de terrasse B.6 : Pose libre sur TROBA-PLUS 8G fixé avec des plots de mortier-colle

Pose libre sur TROBA-PLUS 8G avec TROBA-STELZ-DR

© Schlueter-Systems

Avec ce type de structure, le drainage de surface résistant à la pression
Schlüter-TROBA-PLUS 8G forme la couche porteuse pour des éléments en dalles autoporteuses et garantit une évacuation rapide de l’eau qui pénètre par les joints ouverts des dalles.

Les anneaux Schlüter-TROBA-STELZ-DR servent de coffrage pour la réalisation de points d’appui réguliers en mortier-colle pour les dalles autoporteuses.

Remarque :
Les disques de coffrage Schlüter-TROBA-STELZ-DR peuvent être retirés après la mise en place du mortier-colle et réutilisés.

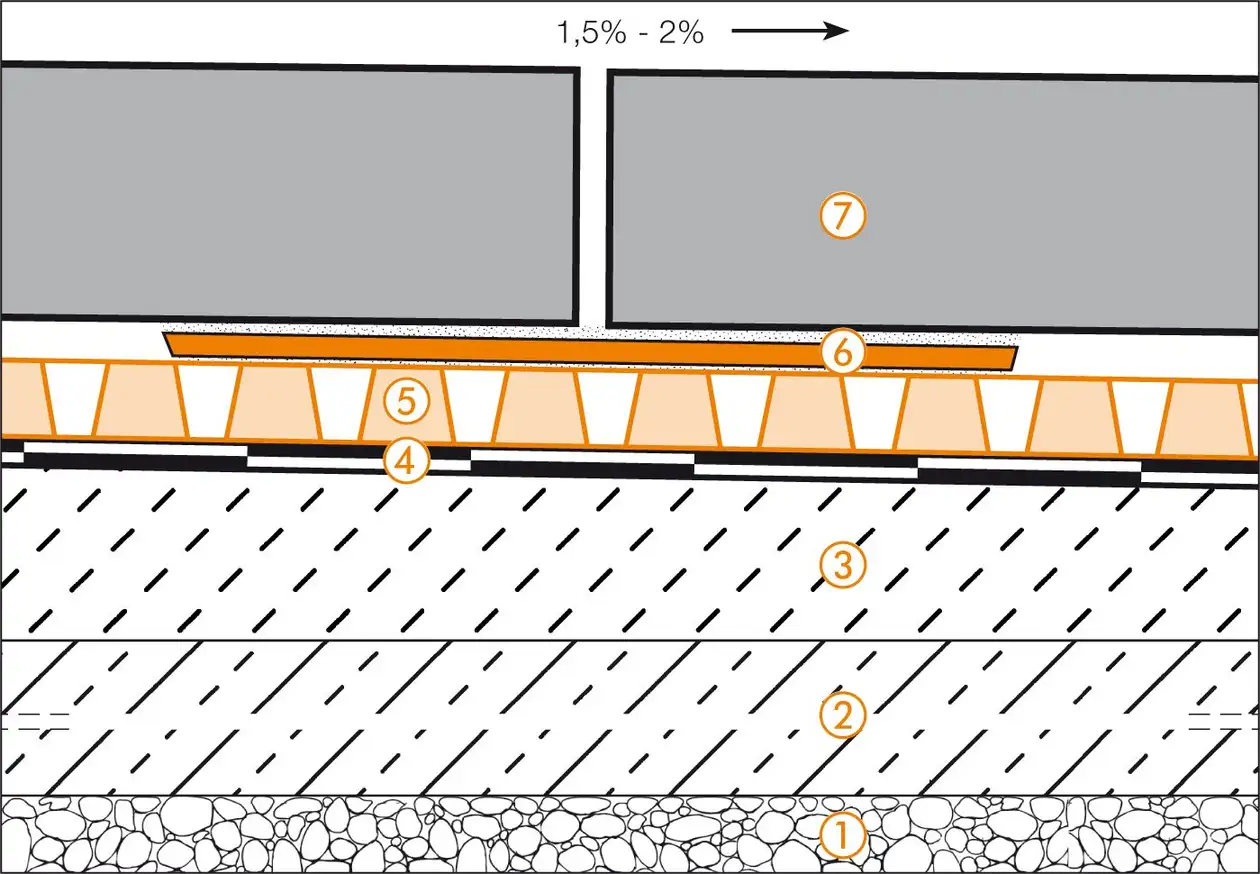

Structure de terrasse B.6 : Pose libre sur TROBA-PLUS 8G fixé avec des plots de mortier-colle

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente
   Pour que la construction fonctionne, il faut une pente suffisante
   (1,5 à 2 %) pour permettre l’évacuation
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
   Natte de drainage résistante à la pression servant de support pour des dalles autoporteuses et garantissant une évacuation durable et efficace de l’eau qui pénètre par les joints ouverts des dalles. Veiller à l'évacuation !
6. Schlüter-TROBA-STELZ-DR
   Disques de coffrage pour mortier-colle
7. Dalles autoporteuses de grand format
   Béton, pierre naturelle ou éléments céramiques

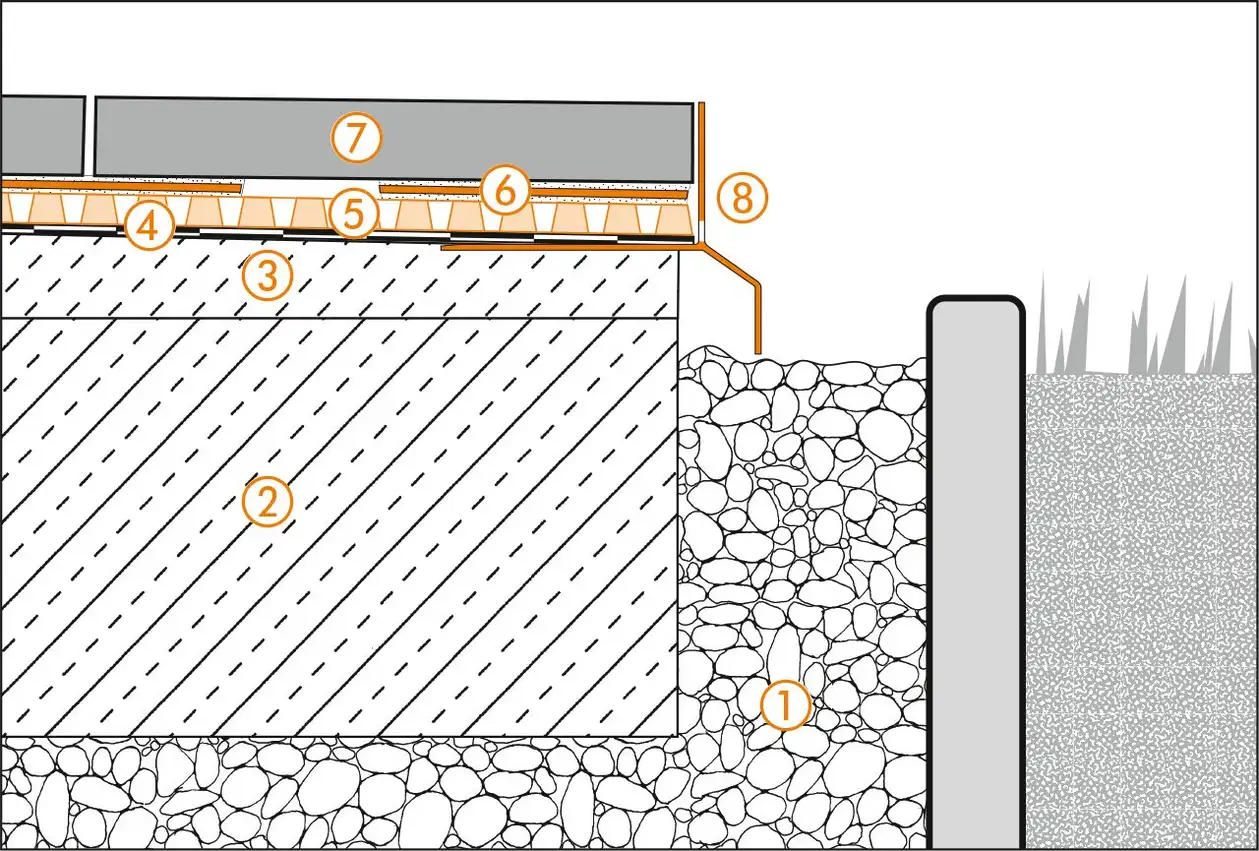

Détail de la rive 1

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-DR
7. Dalles autoporteuses de grand format
8. Schlüter-BARA-RKL
   Schlüter-BARA-RKL 35 et 40 sont
   sont particulièrement adaptés pour les dalles de 2 cm
   d’épaisseur.
   Les fentes de drainage doivent rester libres !

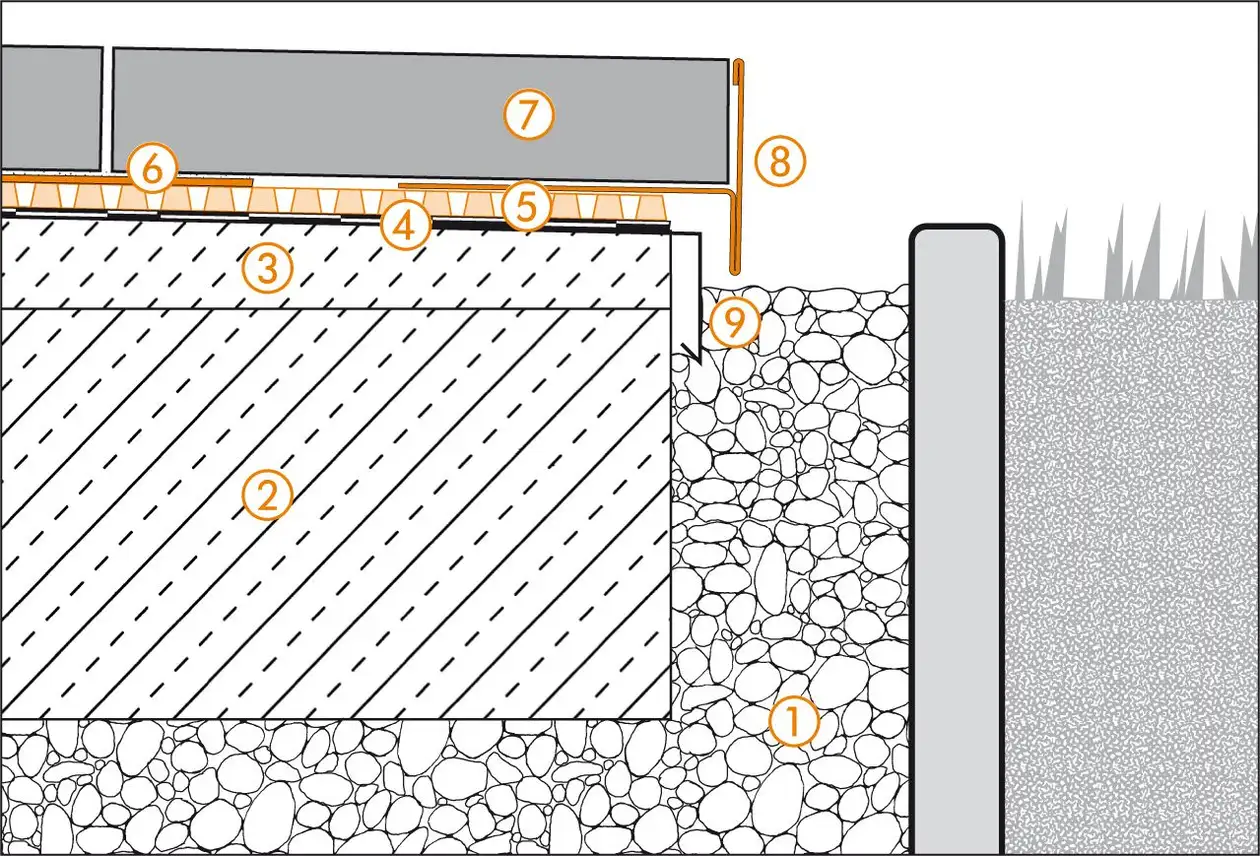

Détail de la rive 2

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-DR
7. Dalles autoporteuses de grand format
8. Schlüter-BARA-RT
   Veiller à l'évacuation !
   Nous recommandons BARA-RTC pour un revêtement de sol de 2 cm !
9. Larmier

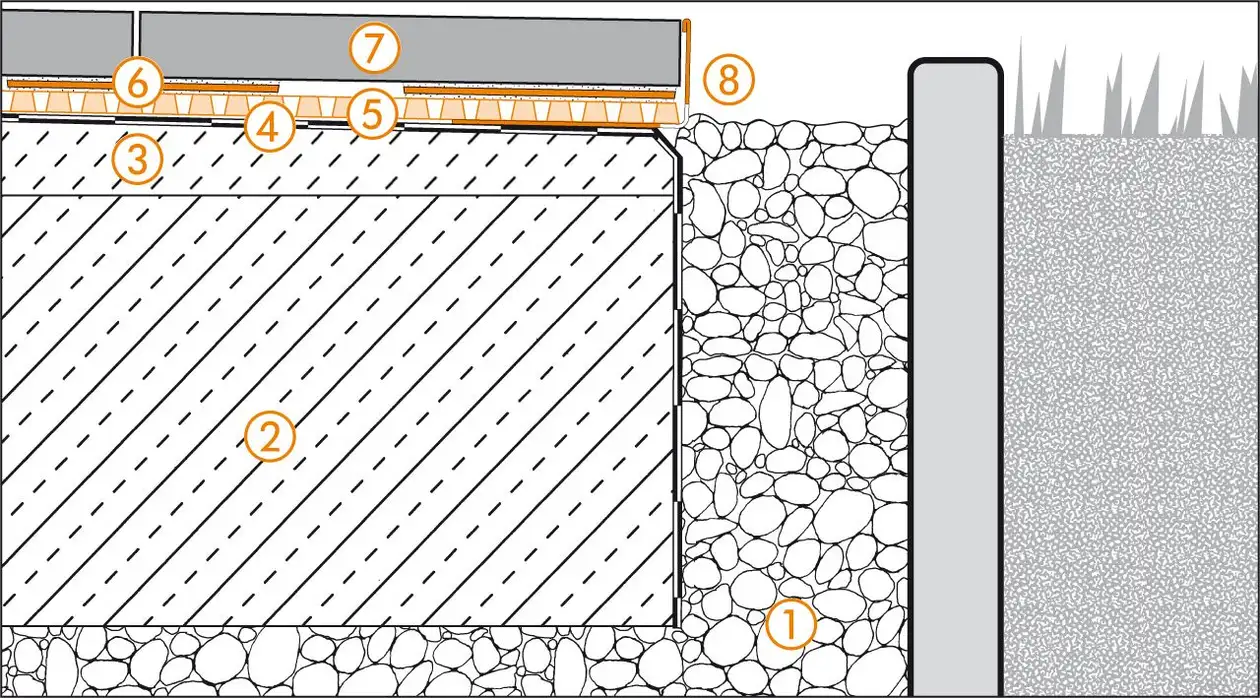

Détail de la rive 3

© Schlueter-Systems

1. Couche d’isolation contre les remontées par capillarité
2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-DR
7. Dalles autoporteuses de grand format
8. Schlüter-BARA-RWL
   Les fentes de drainage doivent rester libres !

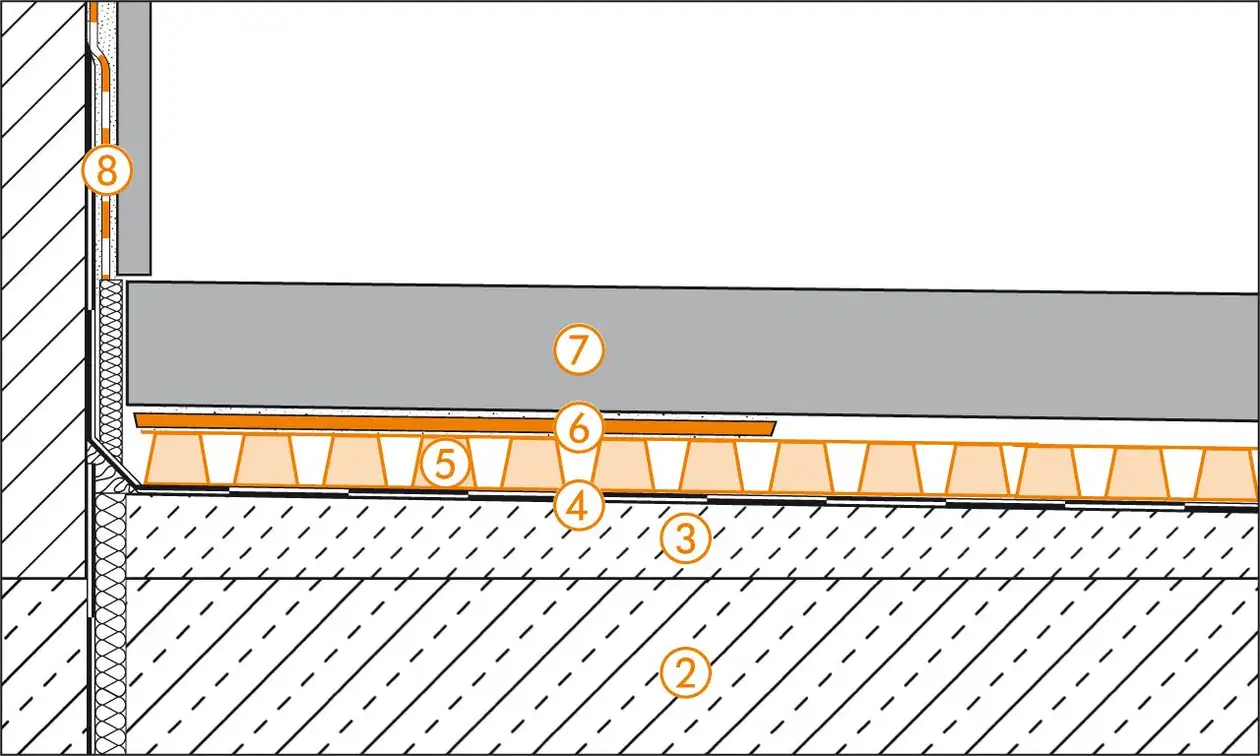

Liaison sol/mur

© Schlueter-Systems

2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-DR
7. Dalles autoporteuses de grand format
8. Schlüter-KERDI

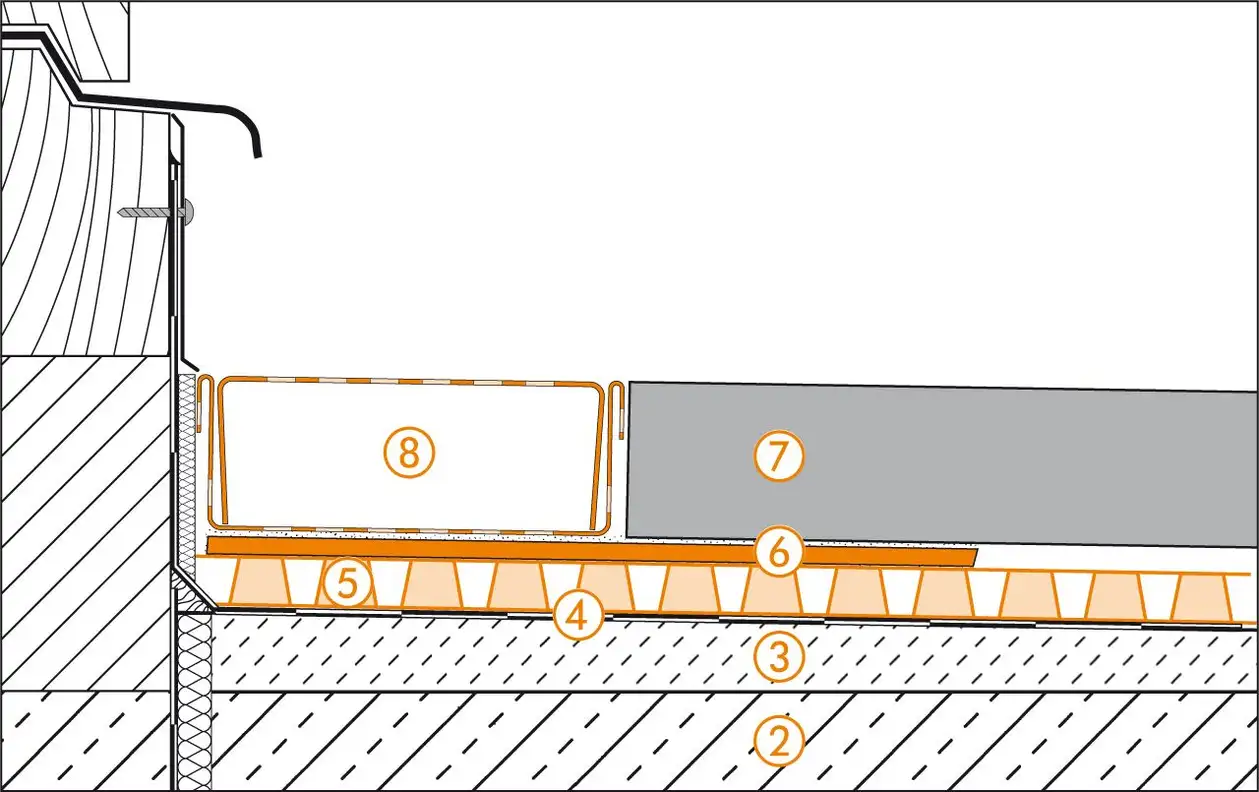

Liaison de seuils de portes

© Schlueter-Systems

2. Dalle de béton
3. Chape en pente (1,5–2 %)
4. Étanchéité de l’ouvrage selon DIN 18531
5. Schlüter-TROBA-PLUS 8G
6. Schlüter-TROBA-STELZ-DR
7. Dalles autoporteuses de grand format
8. Schlüter-TROBA-LINE-TL

Vous trouverez ici du matériel d’information supplémentaire disponible au téléchargement :

Télécharger	Sélection
B | Terrasses sur terre plein - Concepts de structures © Schlueter-Systems PDF – 4.92 MB

warning

Tout télécharger Téléchargements
