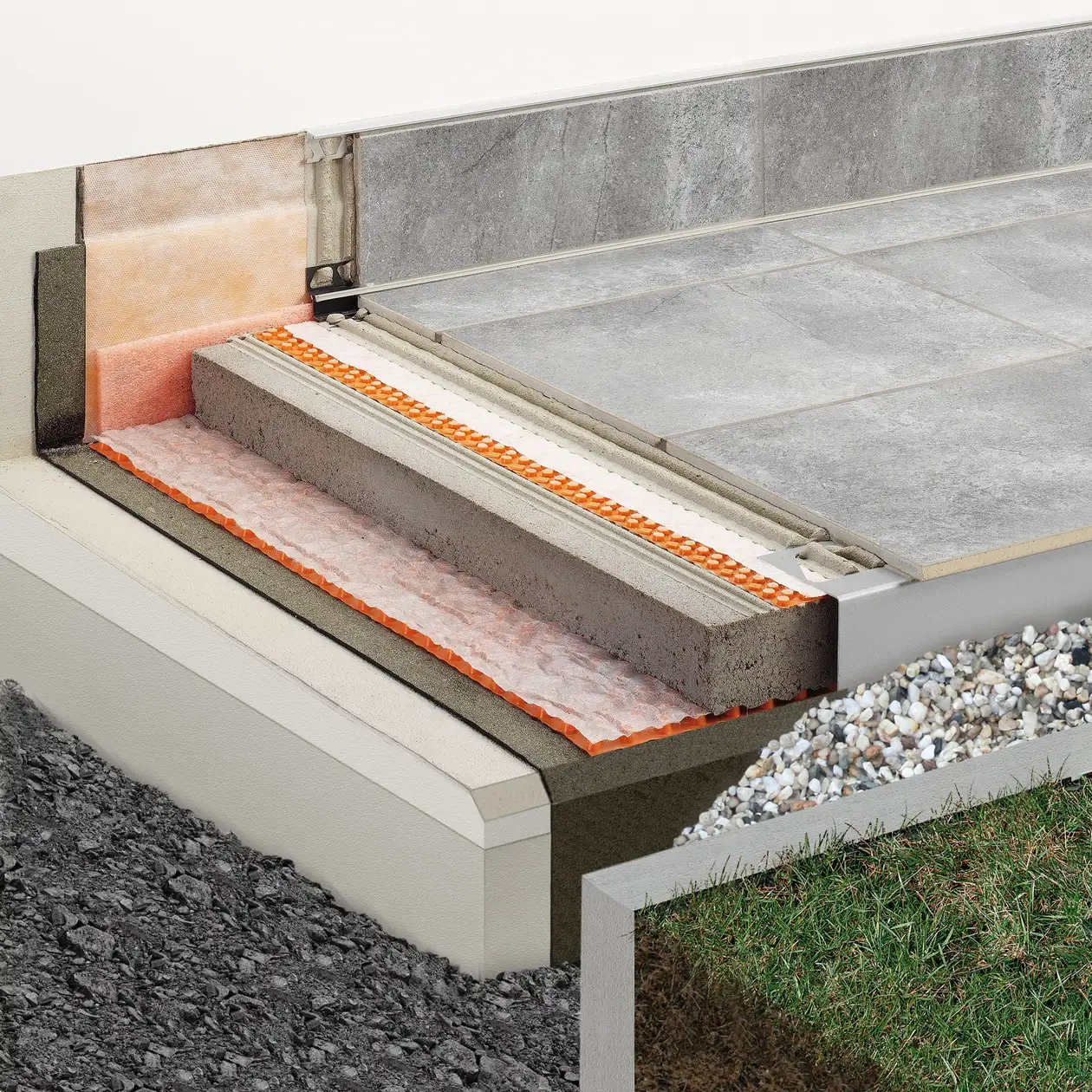

Structure de terrasse B.5 Structure de revêtement sur étanchéité
Structures B Terrasses : sur terre-pleinÉtanchéité, drainage, couche de répartition des charges, drainage et désolidarisation composites
La structure porteuse présentant une pente en surface est protégée par une étanchéité selon DIN 18531 contre l'infiltration d'eau.
Pour évacuer l’eau d’infiltration, Schlüter-TROBA-PLUS est posé en tant que drainage entre l’étanchéité et la couche de répartition des charges (chape).
La natte de drainage et désolidarisation composite non capillaire Schlüter-DITRA-DRAIN se pose dans le mortier-colle, entre la chape et le revêtement carrelé.
Cela assure la ventilation en sous-face de l’ensemble du revêtement de finition et donc un séchage/durcissement rapide et homogène du mortier-colle.

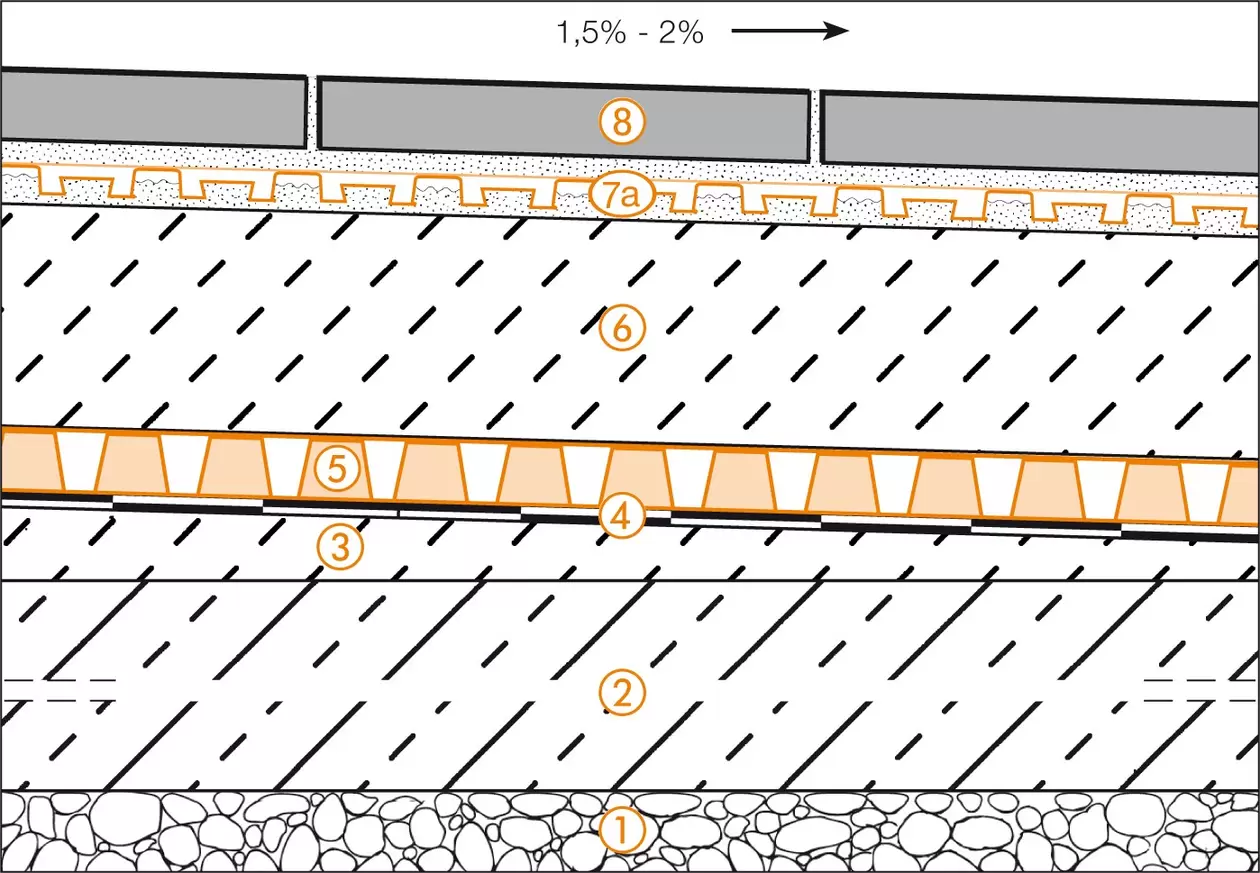

B.5 : Structure de revêtement sur étanchéités conforme DIN 18531
- Couche d’isolation contre les remontées par capillarité
- Dalle de béton
- Chape en pente
Pour que la construction fonctionne, il faut une pente suffisante
(1,5 à 2 %) pour permettre l’évacuation - Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
Natte de drainage non capillaire pour l'évacuation sûre de l'eau d'infiltration et une ventilation en sous-face de l’ensemble du revêtement. - Couche de répartition des charges
Chape en ciment conforme DIN 18560-2 ou mortier de drainage - a) Schlüter-DITRA-DRAIN 4
Natte de drainage composite en polyéthylène, posée dans un mortier-colle, assurant les fonctions de drainage composite, de ventilation en sous-face et de désolidarisation composite.
b) Schlüter-DITRA-DRAIN 8
Natte de drainage composite spécialement conçue pour les grandes surfaces et les escaliers - Carreaux céramiques ou pierres naturelles
Pose, également en grand format, avec un mortier-colle à prise hydraulique, résistant à l’eau et aux intempéries

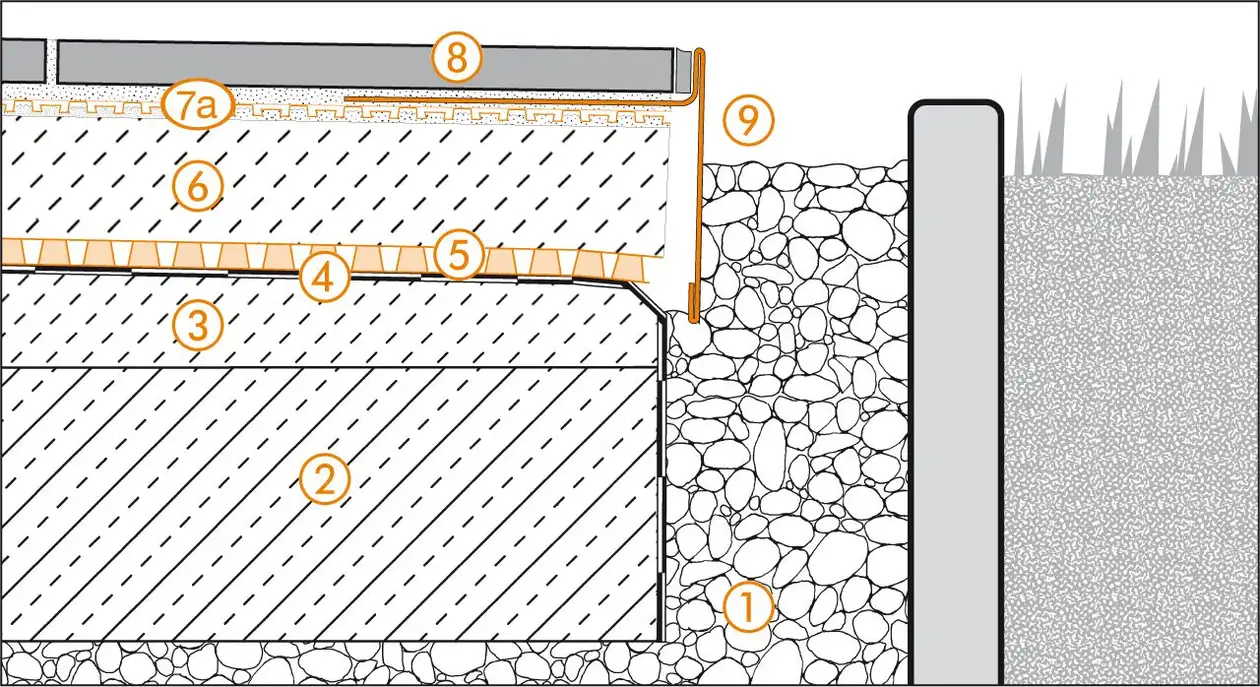

Détail de la rive 1
- Couche d’isolation contre les remontées par capillarité
- Dalle de béton
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Couche de répartition des charges
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-BARA-RT
Veiller à l'évacuation !

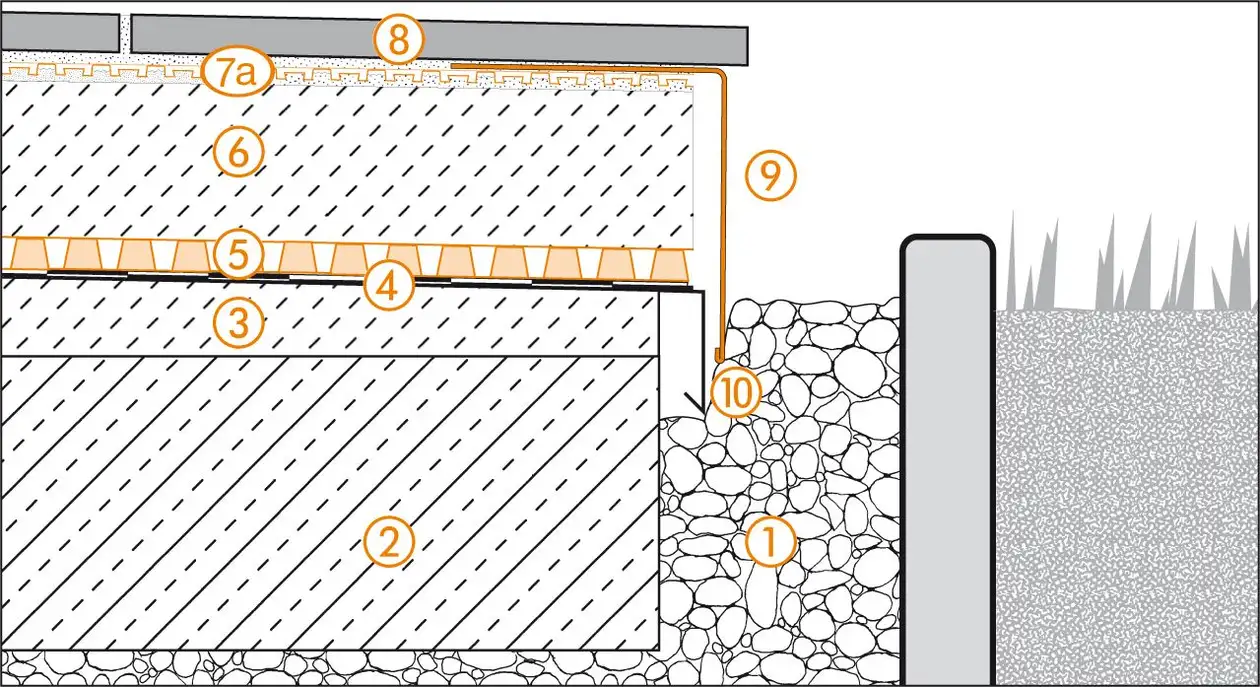

Détail de la rive 2
- Couche d’isolation contre les remontées par capillarité
- Dalle de béton
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Couche de répartition des charges
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-BARA-RW
Veiller à l'évacuation ! - Larmier

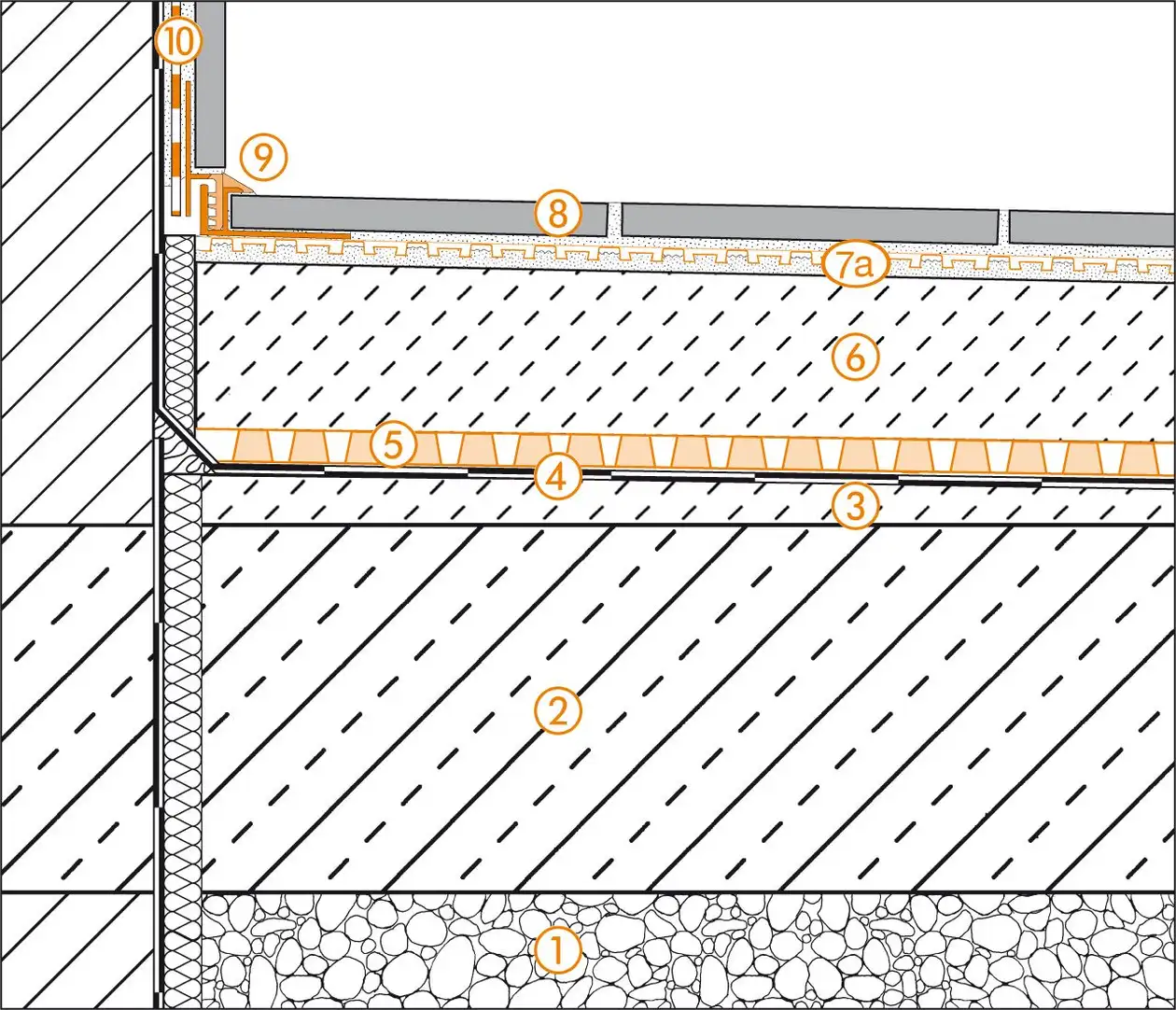

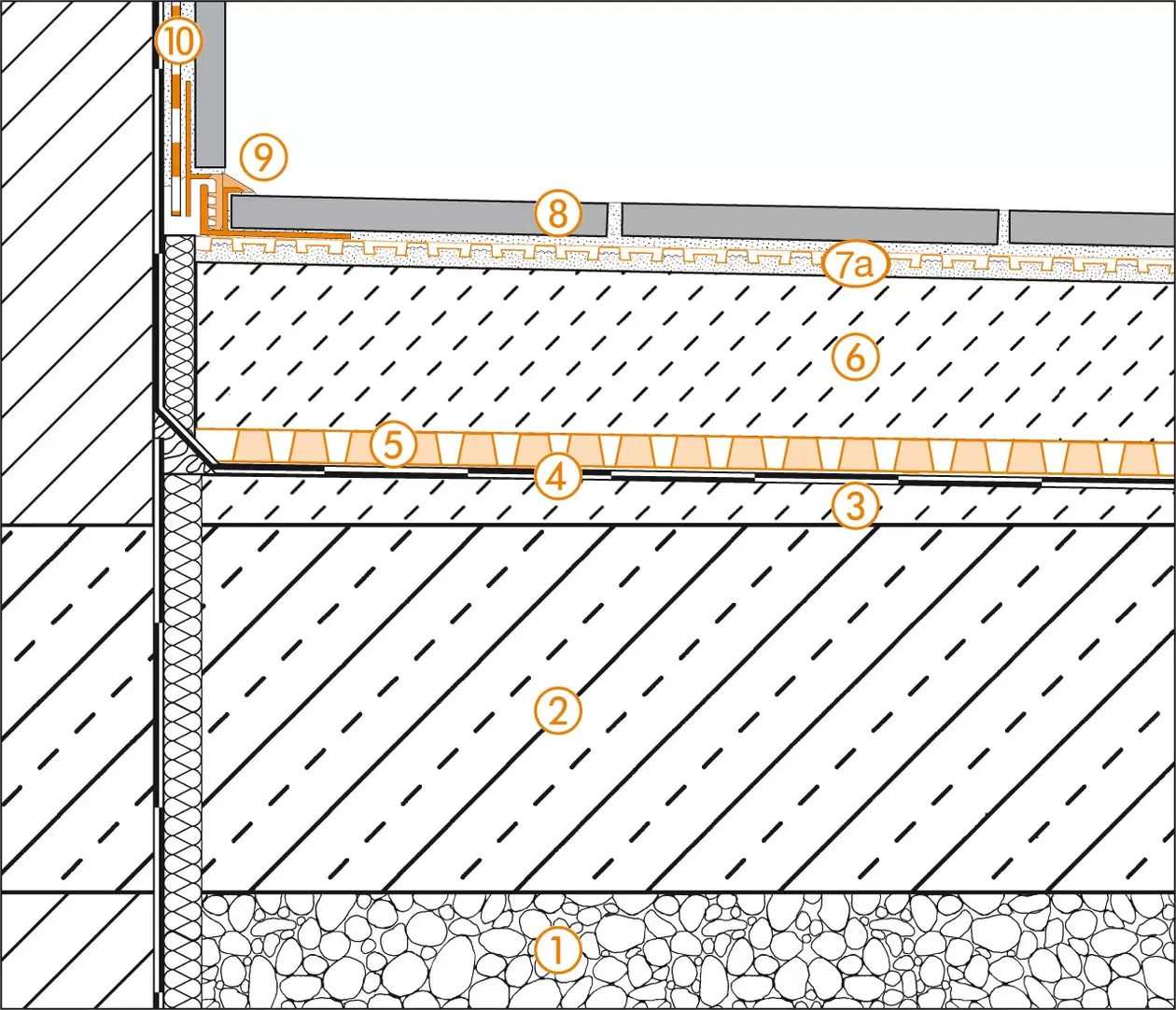

Liaison sol/mur
- Couche d’isolation contre les remontées par capillarité
- Dalle de béton
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Couche de répartition des charges
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-DILEX-EK
- Schlüter-KERDI-KEBA

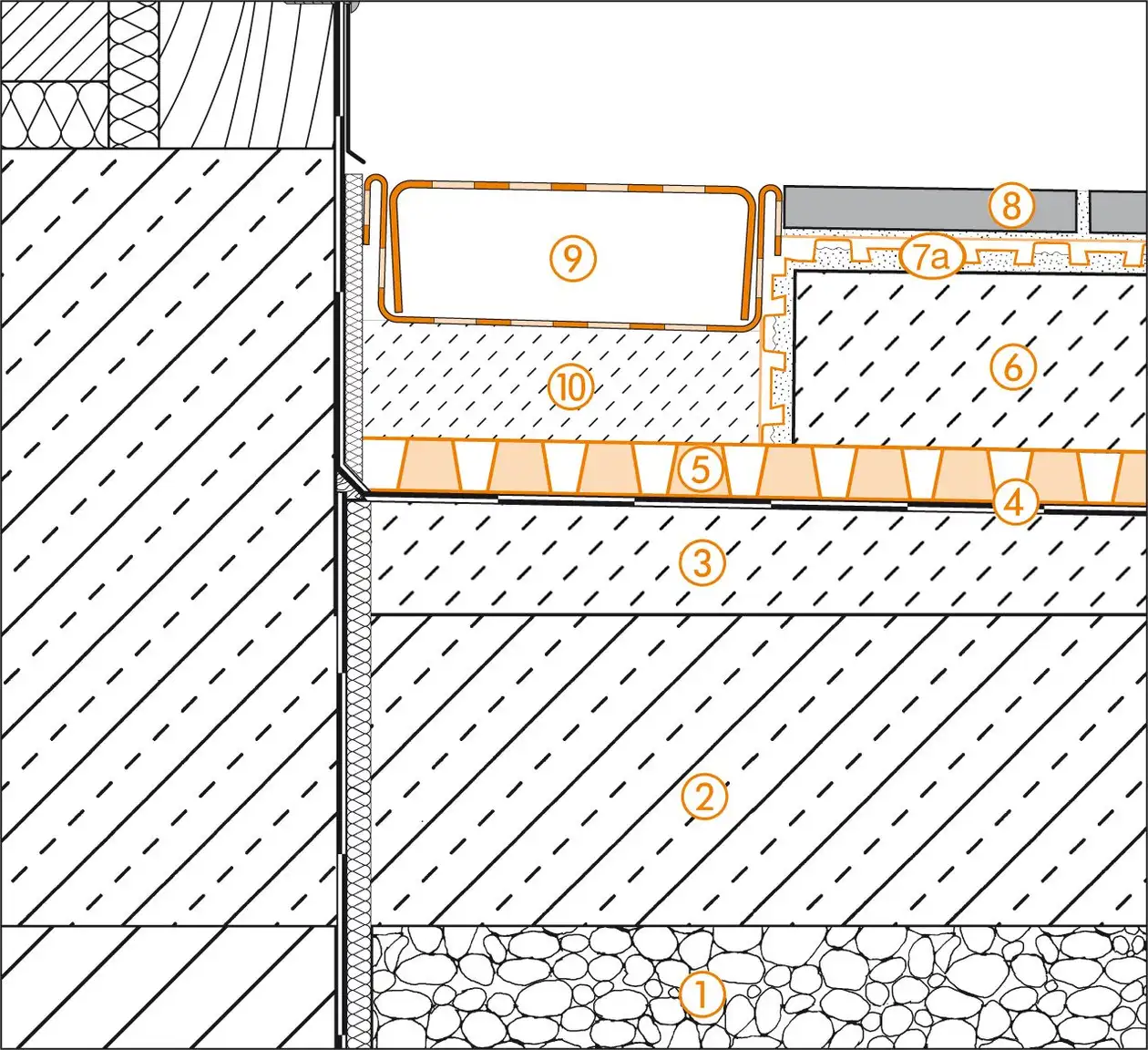

Liaison de seuils de portes
- Couche d’isolation contre les remontées par capillarité
- Dalle de béton
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Couche de répartition des charges
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-TROBA-LINE-TL
(Les fentes de drainage doivent rester libres) - Plots de mortier

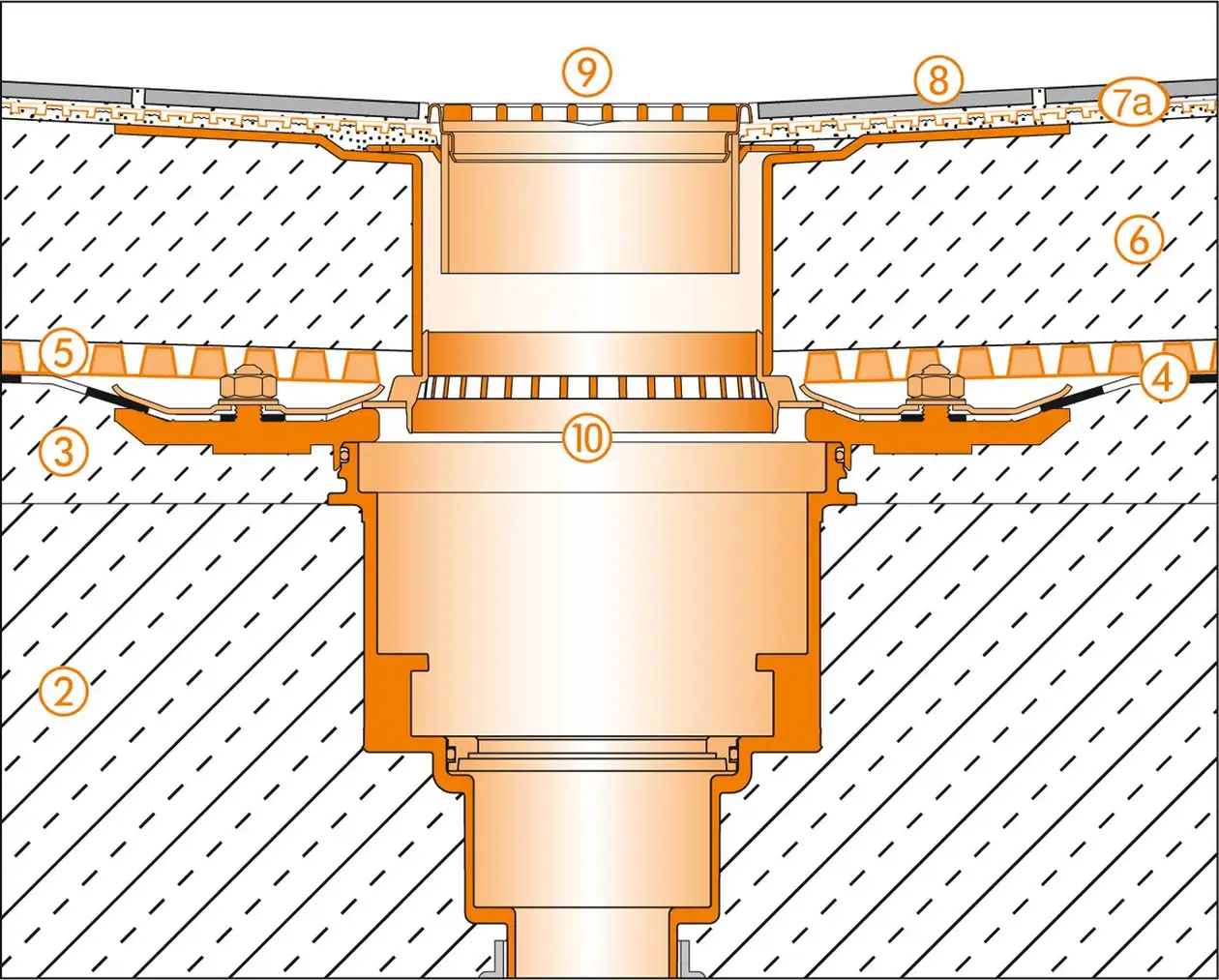

Évacuation au sol
- Dalle de béton
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Couche de répartition des charges
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-KERDI-DRAIN-RRE
Set grille/cadre KD R10
Les fentes de drainage doivent rester libres ! - Schlüter-KERDI-DRAIN-KDBV
Set d’évacuation de sol KD BV 50 MSBB
