Structure de terrasse B.4 : Structure de revêtement mince dans un lit de mortier sur une étanchéité selon DIN 18531

Structures B Terrasses : sur terre-plein

Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G

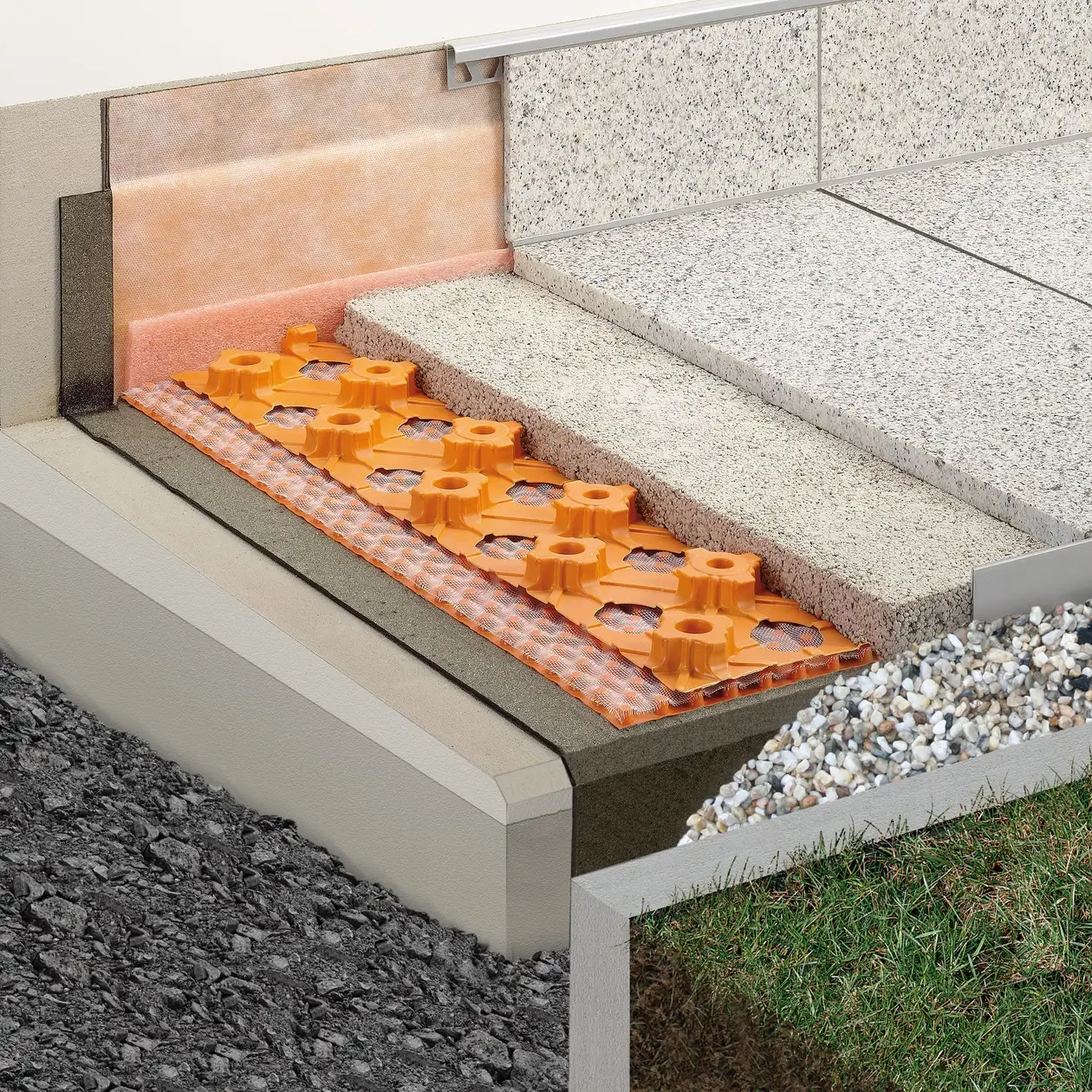

Structure de terrasse B.4 Schlüter-Systems Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G © Schlueter-Systems

La structure porteuse présentant une pente en surface est protégée par une étanchéité selon DIN 18531 contre l'infiltration d'eau.

Pour évacuer l’eau d’infiltration, Schlüter-TROBA-PLUS 8G est posé en tant que drainage entre l’étanchéité et la couche de répartition des charges (chape).

La couche de répartition des charges en mortier à base de ciment ou mortier de drainage présente une faible épaisseur dans le système Schlüter-BEKOTEC-DRAIN.

Le revêtement en pierre naturelle est posé frais sur frais dans le lit de mortier.

B4 Structure de revêtement mince dans un lit de mortier sur une étanchéité selon DIN 18531

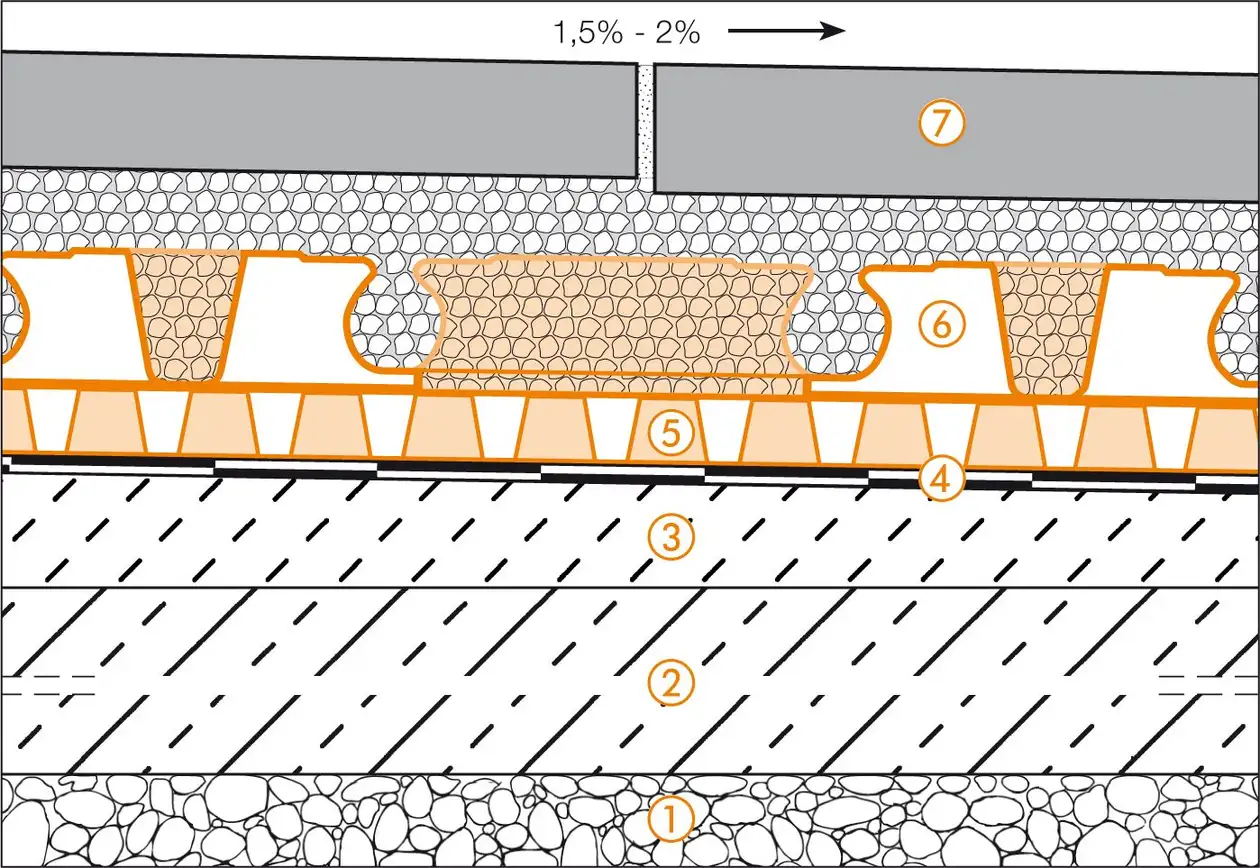

Dessin en coupe Schlüter-Systems de la structure de terrasse B.4 Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G © Schlueter-Systems
Dessin en coupe de la structure de terrasse B.4 Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton
  3. Chape en pente
    Pour que la construction fonctionne, il faut une pente suffisante
    (1,5 à 2 %) pour permettre l’évacuation
  4. Étanchéité de l’ouvrage selon DIN 18531
  5. Schlüter-TROBA-PLUS 8G
    Natte de drainage non capillaire pour l'évacuation sûre de l'eau d'infiltration et une ventilation en sous-face de l’ensemble du revêtement. Veiller à l'évacuation !
  6. Schlüter-BEKOTEC-DRAIN
    Système à couche mince de mortier pour la pose sans fissures et fonctionnelle de revêtements en carrelage et en pierre naturelle. À poser frais sur frais, avec une couche de contact dans un lit de mortier de ciment ou de mortier de drainage à forte perméabilité à l’eau.
  7. Carreaux céramiques ou pierres naturelles
    Pose, également en grand format, avec un mortier-colle à prise hydraulique, résistant à l’eau et aux intempéries

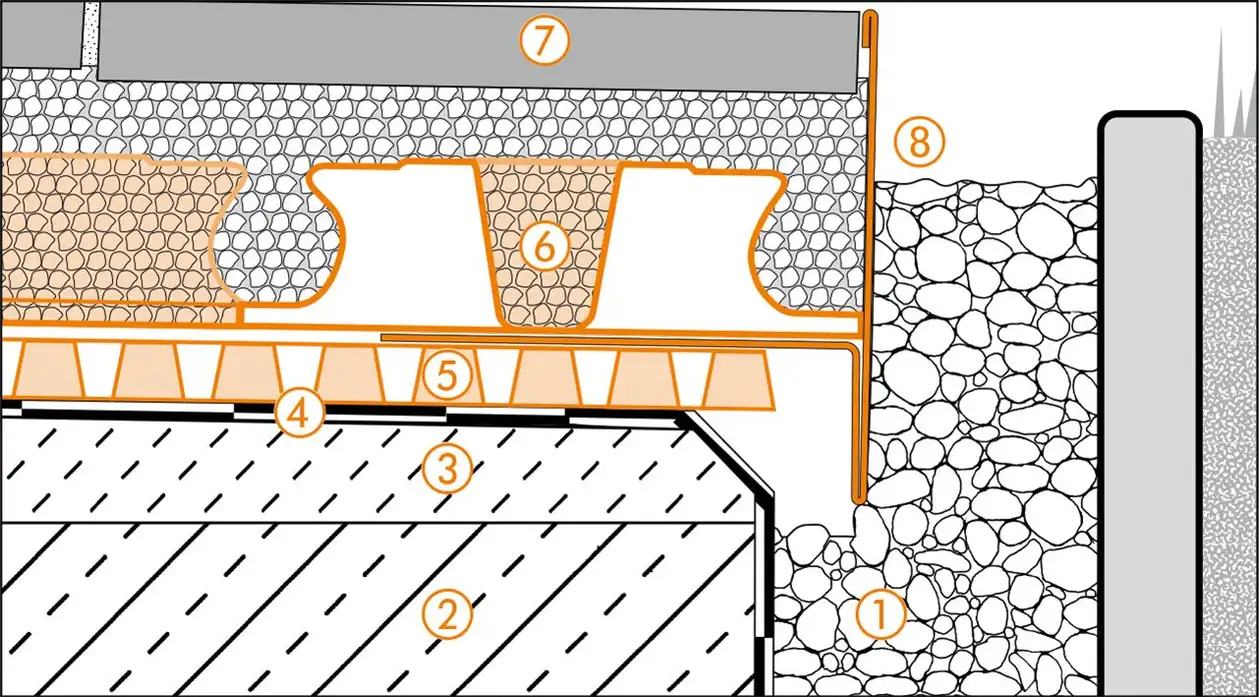

Détail de la rive 1

Dessin en coupe Schlüter-Systems du détail de la rive 1 pour structure de terrasse B.4 Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G © Schlueter-Systems
Dessin en coupe du détail de la rive 1 pour la structure de terrasse B.4 Structure de revêtement mince dans un lit de mortier sur une étanchéité conforme DIN 18531
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton
  3. Chape en pente (1,5–2 %)
  4. Étanchéité de l’ouvrage selon DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-BEKOTEC-DRAIN
  7. Carreaux céramiques ou pierres naturelles
  8. Schlüter-BARA-RT
    Veiller à l'évacuation !

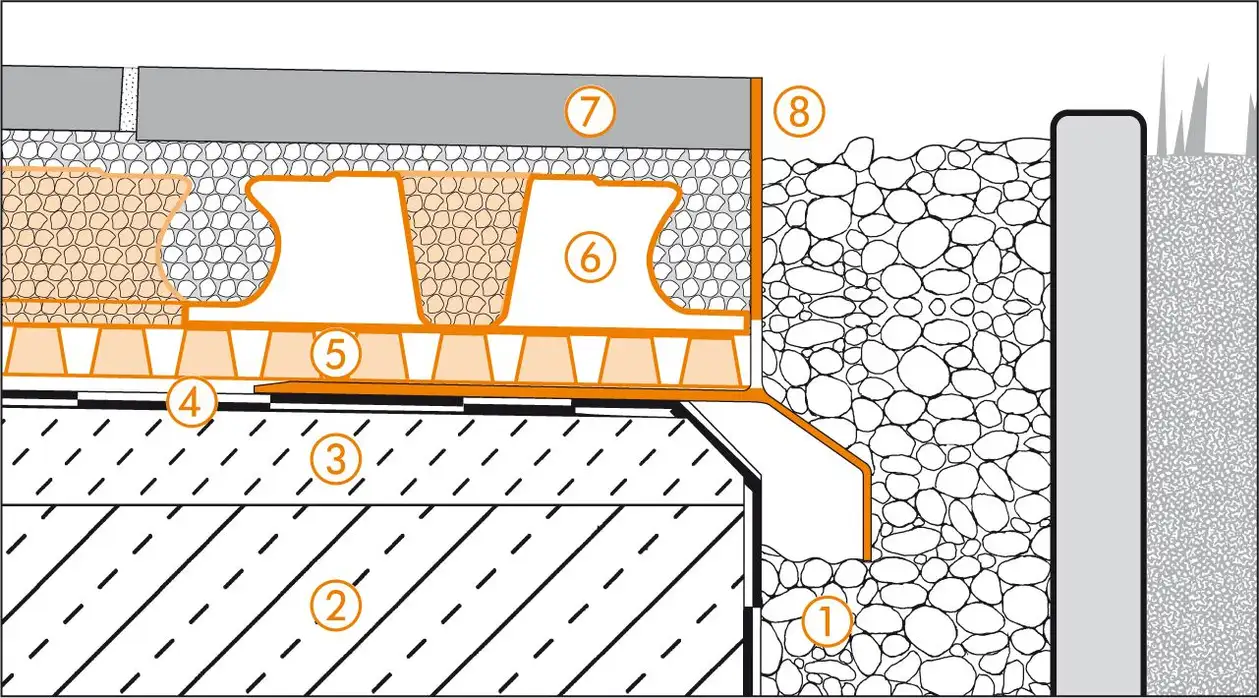

Détail de la rive 2

Dessin en coupe Schlüter-Systems du détail de la rive 2 pour structure de terrasse B.4 Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G © Schlueter-Systems
Dessin en coupe du détail de la rive 2 pour la structure de terrasse B.4 Structure de revêtement mince dans un lit de mortier sur une étanchéité conforme DIN 18531
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton
  3. Chape en pente (1,5–2 %)
  4. Étanchéité de l’ouvrage selon DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-BEKOTEC-DRAIN
  7. Carreaux céramiques ou pierres naturelles
  8. Schlüter-BARA-RKL
    Les fentes de drainage doivent rester libres !

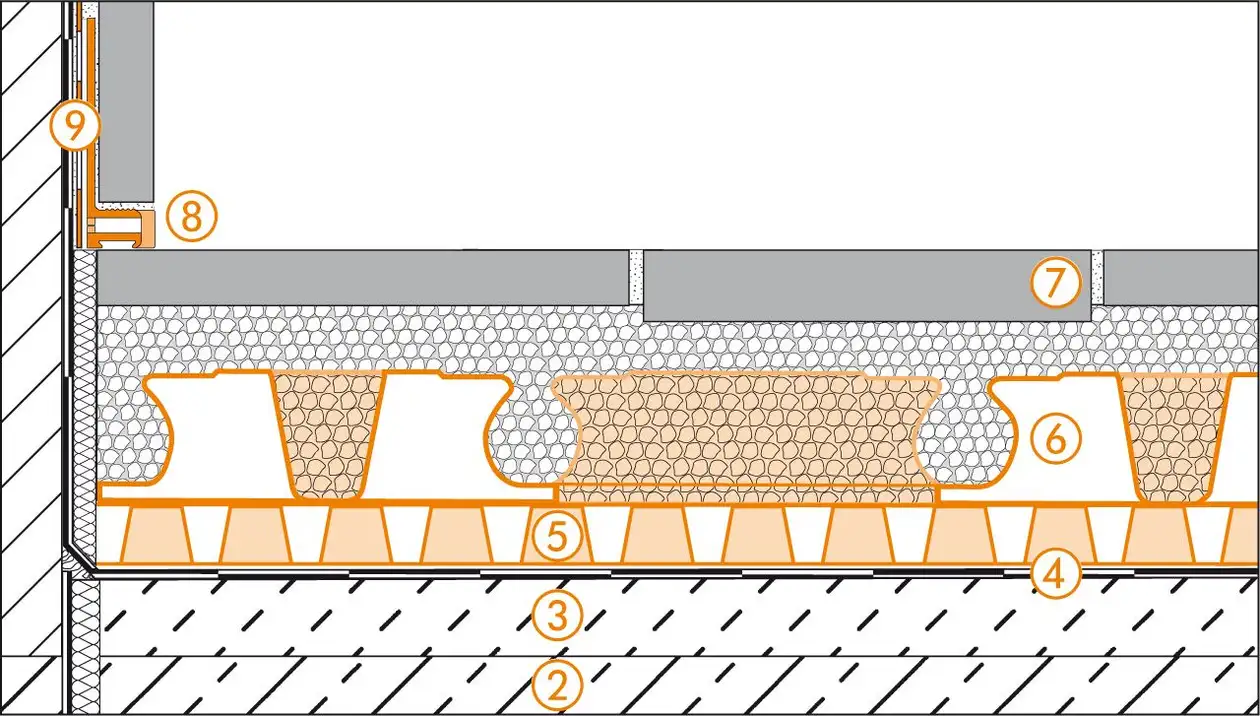

Liaison sol/mur

Dessin en coupe Schlüter-Systems de la liaison sol/mur pour structure de terrasse B.4 Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G © Schlueter-Systems
Dessin en coupe de la liaison sol/mur pour la structure de terrasse B.4 Structure de revêtement mince dans un lit de mortier sur une étanchéité conforme DIN 18531
  1. Dalle de béton
  2. Chape en pente (1,5–2 %)
  3. Étanchéité de l’ouvrage selon DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-DILEX-BWA
  8. Schlüter-KERDI-KEBA

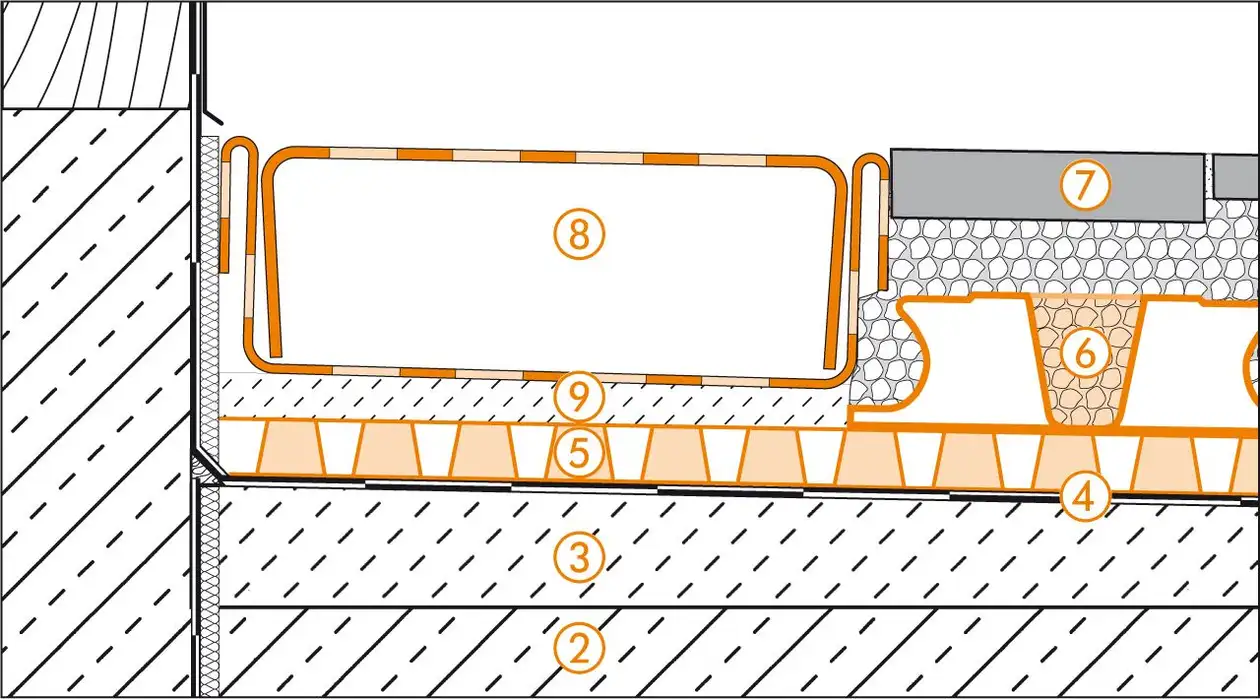

Liaison de seuils de portes

Dessin en coupe Schlüter-Systems de la liaison de seuils de portes pour structure de terrasse B.4 Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROB… © Schlueter-Systems
Dessin en coupe de la liaison de seuils de portes pour la structure de terrasse B.4 Structure de revêtement mince dans un lit de mortier sur une étanchéité conforme DIN 18531
  1. Dalle de béton
  2. Chape en pente (1,5–2 %)
  3. Étanchéité de l’ouvrage selon DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-TROBA-LINE-TL
    (Les fentes de drainage doivent rester libres)
  8. Plots de mortier

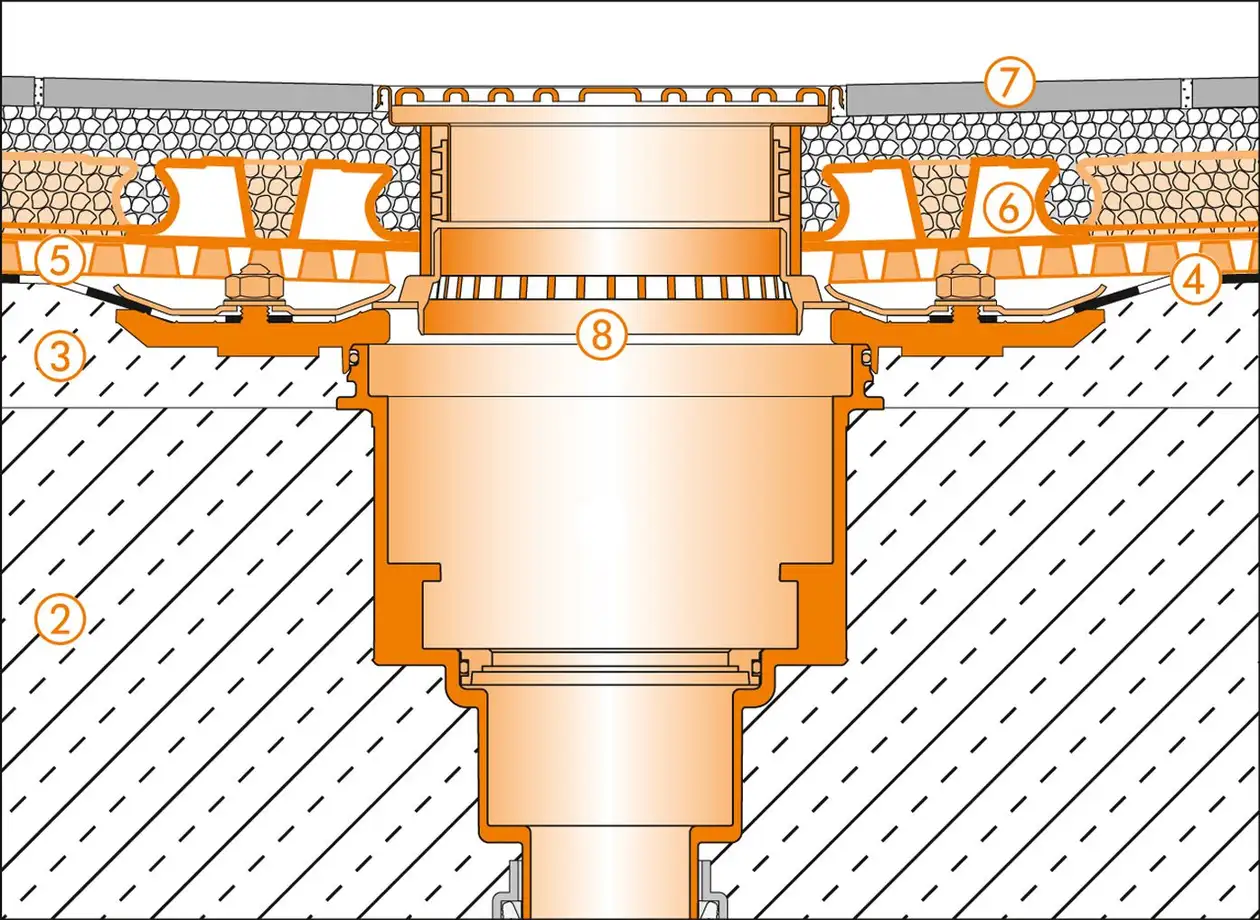

Évacuation au sol

Dessin en coupe Schlüter-Systems de l'évacuation au sol pour structure de terrasse B.4 Structure de revêtement mince posée sur un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur drainage de surface avec TROBA-PLUS 8G © Schlueter-Systems
Dessin en coupe de la liaison de l'évacuation au sol pour la structure de terrasse B.4 Structure de revêtement mince dans un lit de mortier sur une étanchéité conforme DIN 18531
  1. Dalle de béton
  2. Chape en pente (1,5–2 %)
  3. Étanchéité de l’ouvrage selon DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-KERDI-DRAIN-SETS OUTDOOR
    Set complet KD BV 50 ASLVB
