Structure de terrasse B.3 : Structure de revêtement mince sur une étanchéité selon DIN 18531

Structures B Terrasses : sur terre-plein

DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS

Structure de terrasse Schlüter-Systems B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS © Schlueter-Systems

La structure porteuse présentant une pente en surface est protégée par une étanchéité selon DIN 18531 contre l'infiltration d'eau.

Pour évacuer l’eau d’infiltration, Schlüter-TROBA-PLUS est posé en tant que drainage entre l’étanchéité et la couche de répartition des charges (chape).

La couche de répartition des charges est réalisée avec le système Schlüter-BEKOTEC-DRAIN de faible épaisseur, sans fissures ni déformations.

La désolidarisation composite Schlüter-DITRA-DRAIN se pose dans le mortier-colle entre la chape et le revêtement carrelé. Cela assure la ventilation en sous-face de l’ensemble du revêtement de finition et donc un séchage/durcissement rapide et homogène du mortier-colle.

B.3 Structure de revêtement mince sur une étanchéité selon DIN 18531

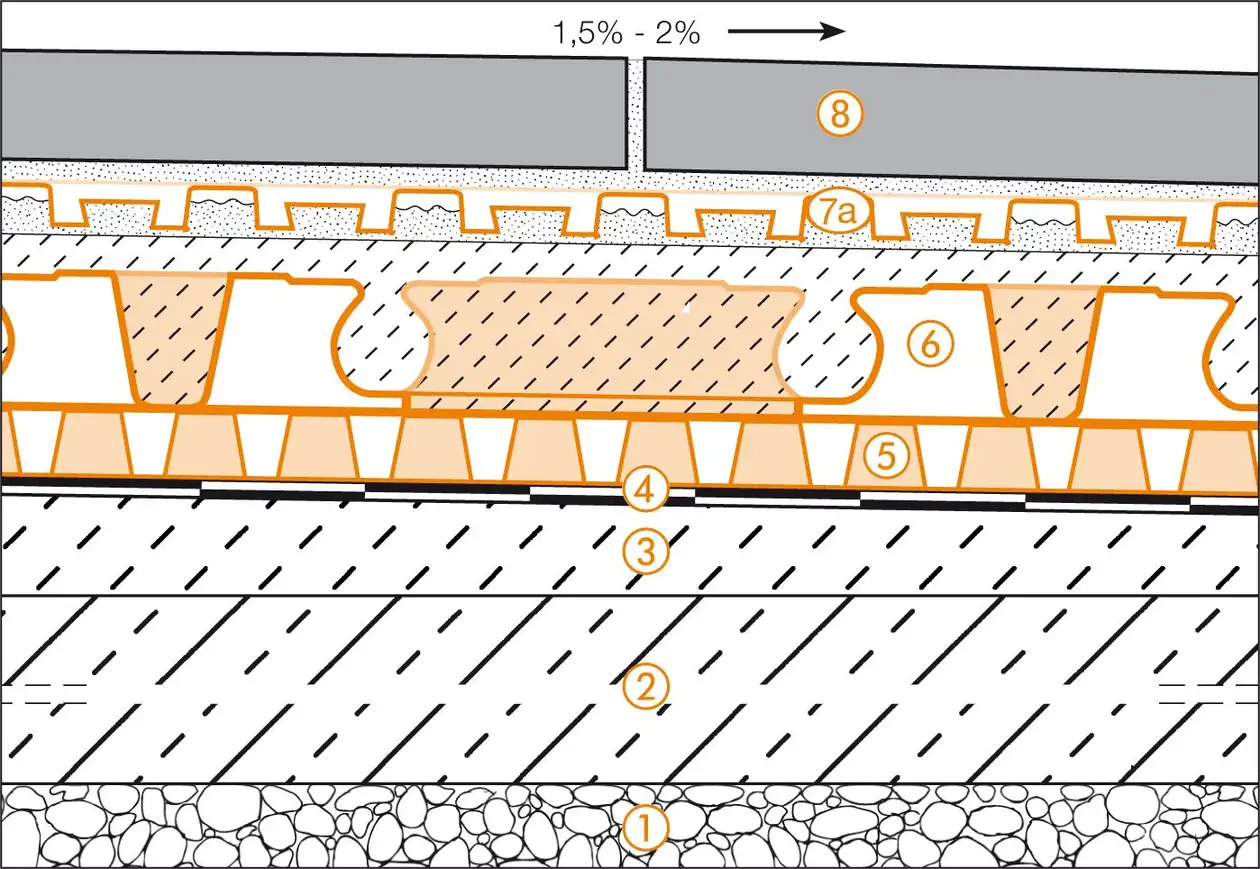

Dessin en coupe Schlüter-Systems de la structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS © Schlueter-Systems
Dessin en coupe de la structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente
    Pour que la construction fonctionne, il faut une pente suffisante
    (1,5 à 2 %) pour permettre l’évacuation
  4. Etanchéité de l’ouvrage selon DIN 18531
  5. Schlüter-TROBA-PLUS
    Natte de drainage non capillaire pour l'évacuation sûre de l'eau d'infiltration et une ventilation en sous-face de l’ensemble du revêtement
  6. Schlüter-BEKOTEC-DRAIN
    Couche de répartition des charges mince pour la réalisation de chapes flottantes fonctionnelles et sans fissures (chape en ciment CT-C25-F4 ou mortier de drainage)
  7. a) Schlüter-DITRA-DRAIN 4
    Natte de drainage composite en polyéthylène, posée dans un mortier-colle, assurant les fonctions de drainage composite, de ventilation en sous-face et de désolidarisation composite..
    b) Schlüter-DITRA-DRAIN 8
    Natte de drainage composite spécialement conçue pour les grandes surfaces et les escaliers.
  8. Carreaux céramiques ou pierres naturelles
    Pose, également en grand format, avec un mortier-colle à prise hydraulique, résistant à l’eau et aux intempéries.

Détail de la rive 1

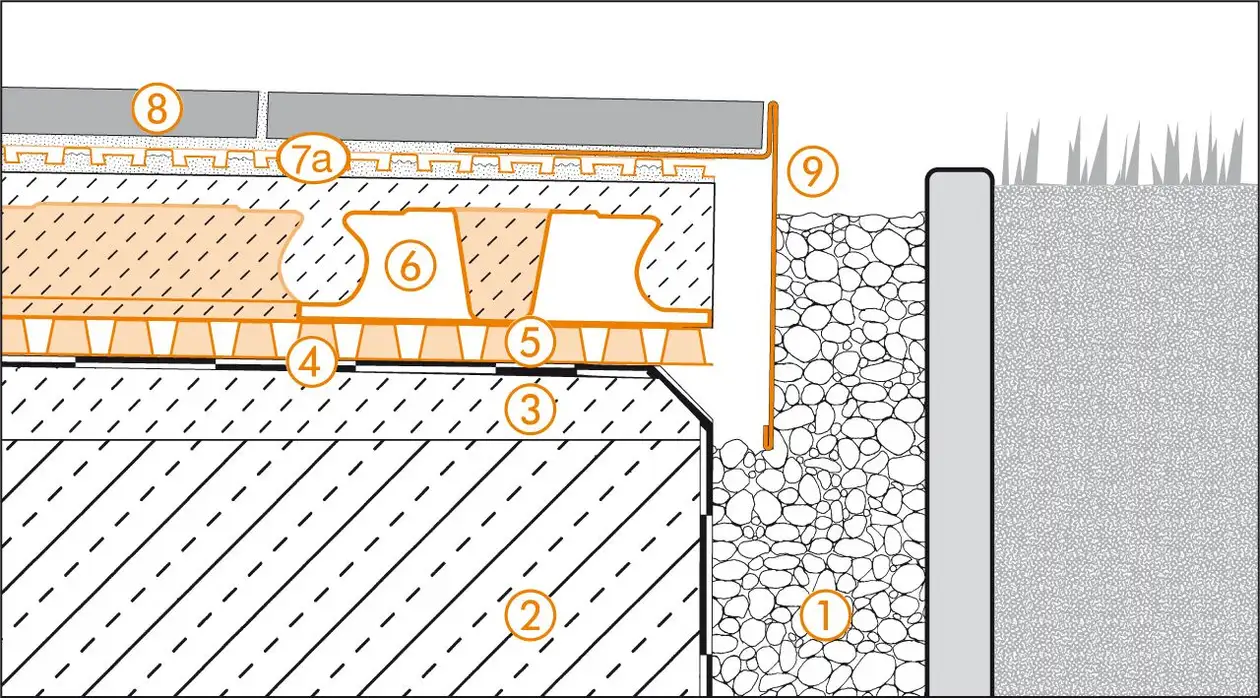

Dessin en coupe Schlüter-Systems des détails de la rive 1 pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS © Schlueter-Systems
Dessin en coupe des détails de la rive 1 pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Etanchéité de l’ouvrage selon DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Schlüter-BEKOTEC-DRAIN
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Carreaux céramiques ou pierres naturelles
  9. Schlüter-BARA-RT
    Veiller à l'évacuation !

Détail de la rive 2

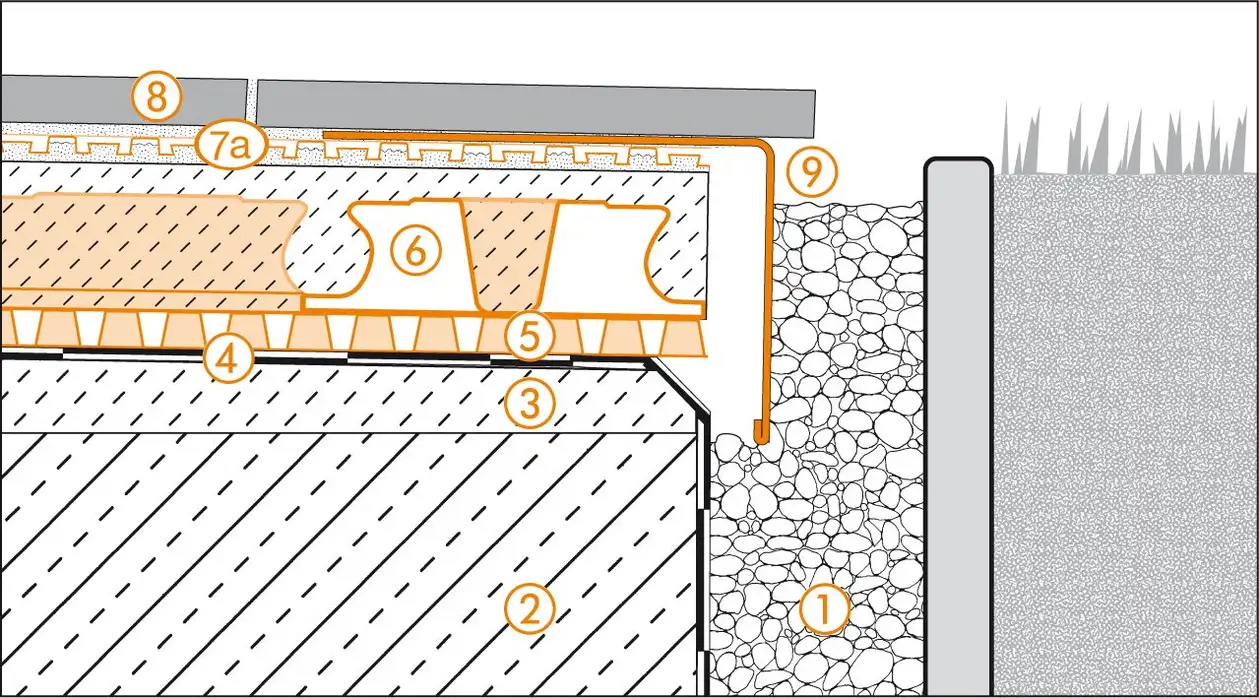

Dessin en coupe Schlüter-Systems des détails de la rive 2 pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS © Schlueter-Systems
Dessin en coupe des détails de la rive 2 pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Etanchéité de l’ouvrage selon DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Schlüter-BEKOTEC-DRAIN
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Carreaux céramiques ou pierres naturelles
  9. Schlüter-BARA-RW
    Veiller à l'évacuation !

Liaison sol/mur

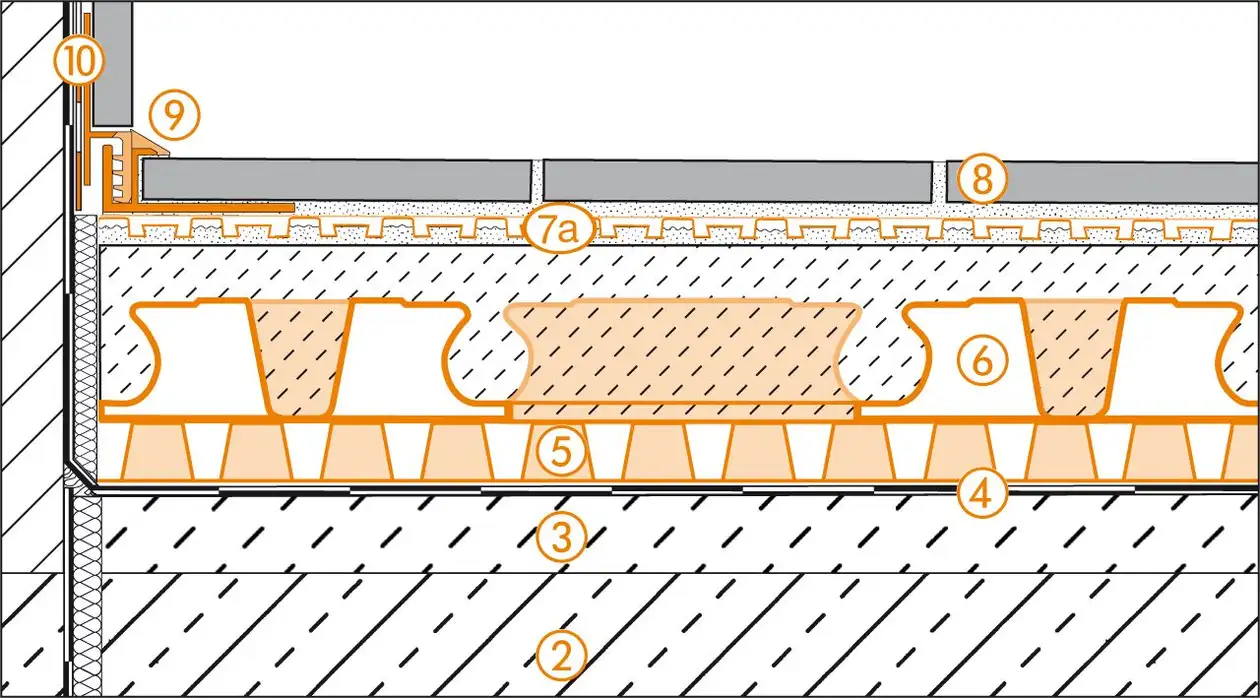

Dessin en coupe Schlüter-Systems de la liaison sol/mur pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS © Schlueter-Systems
Dessin en coupe de la liaison sol/mur pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS
  1. Dalle de béton en encorbellement
  2. Chape en pente (1,5–2 %)
  3. Etanchéité de l’ouvrage selon DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Carreaux céramiques ou pierres naturelles
  8. Schlüter-DILEX-EK ou DILEX-RF
  9. Schlüter-KERDI

Liaison de seuils de portes

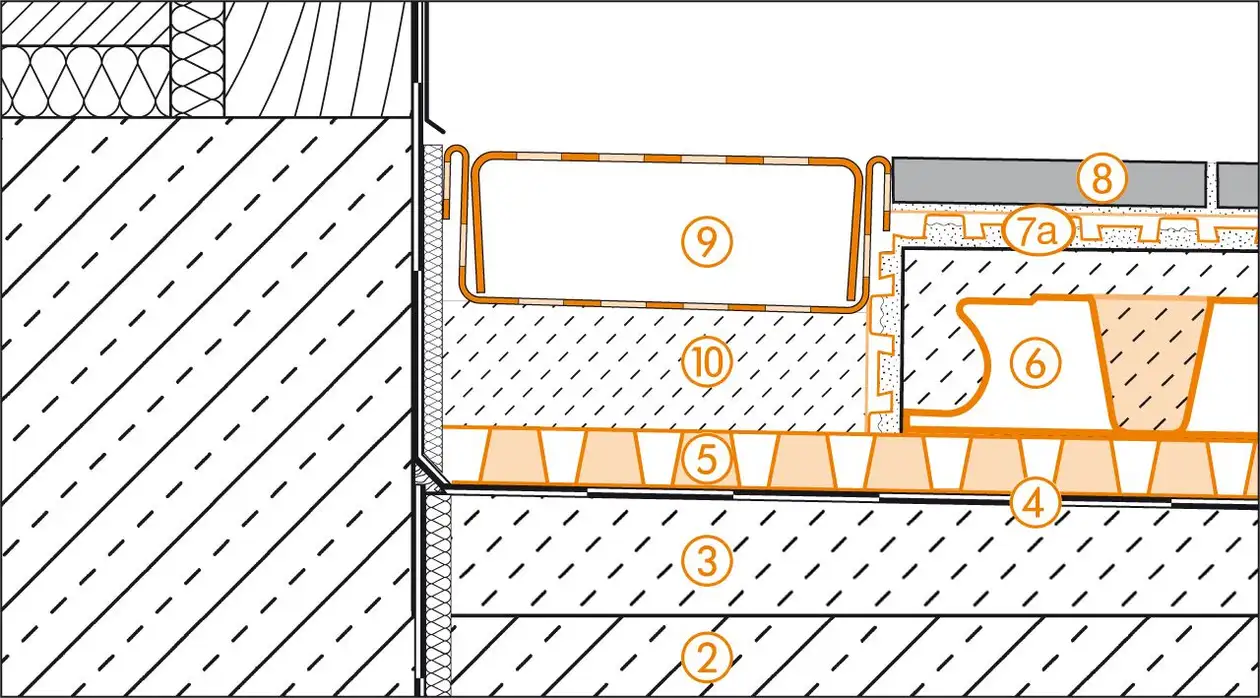

Dessin en coupe Schlüter-Systems de la liaison de seuils de portes pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS © Schlueter-Systems
Dessin en coupe de la liaison de seuils de portes pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS
  1. Dalle de béton en encorbellement
  2. Chape en pente (1,5–2 %)
  3. Etanchéité de l’ouvrage selon DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Carreaux céramiques ou pierres naturelles
  8. Schlüter-TROBA-LINE-TL
    (Les fentes de drainage doivent rester libres)
  9. Morceaux de mortier

Évacuation de sol

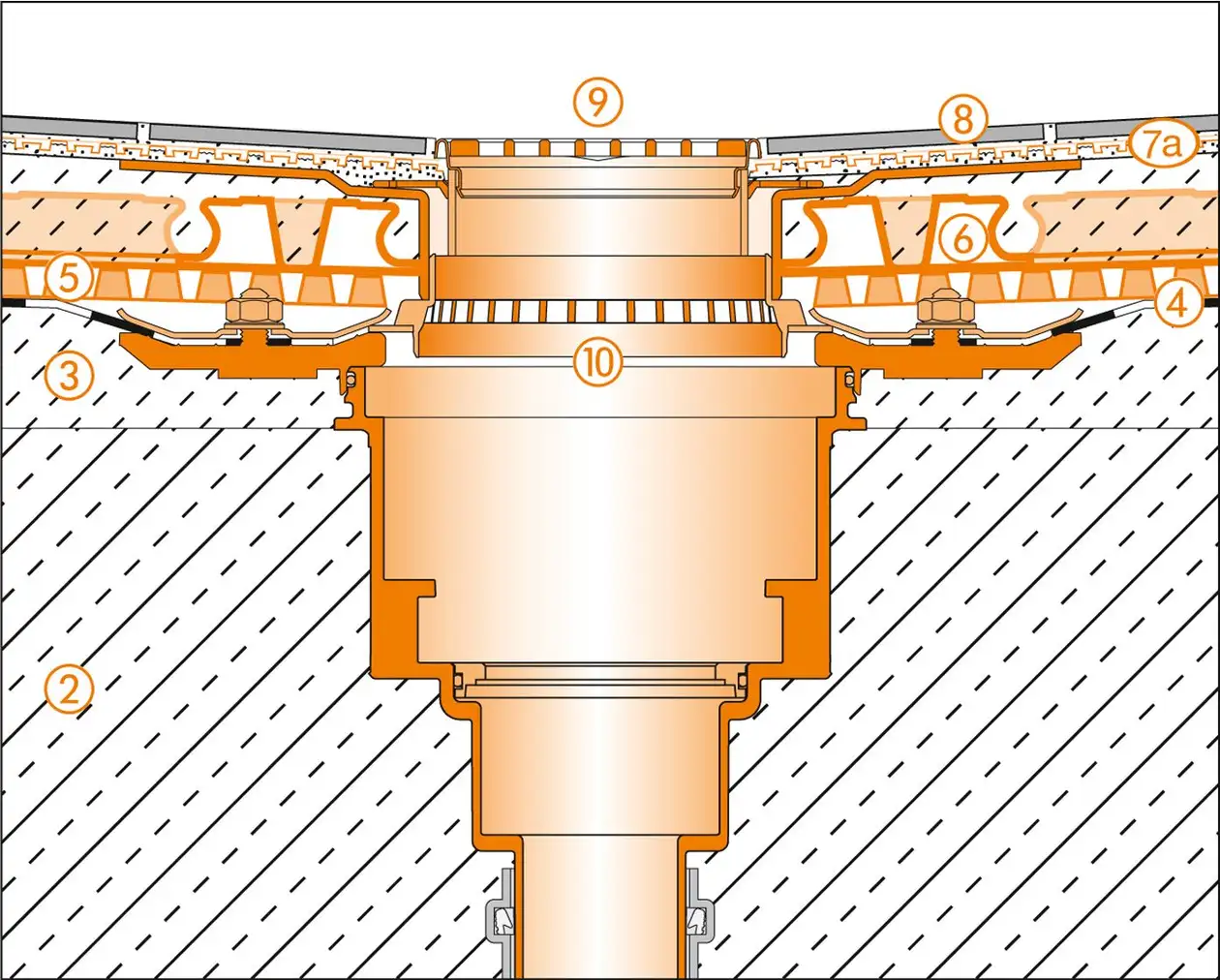

Dessin en coupe Schlüter-Systems de l'évacuation de sol pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS © Schlueter-Systems
Dessin en coupe de l'évacuation de sol pour structure de terrasse B.3 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS
  1. Dalle de béton en encorbellement
  2. Chape en pente (1,5–2 %)
  3. Etanchéité de l’ouvrage selon DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Carreaux céramiques ou pierres naturelles
  8. Schlüter-KERDI-DRAIN-RRE
    Kit grille/cadre KD R10
    Les fentes de drainage doivent rester libres !
  9. Schlüter-KERDI-DRAIN-KDBV
    Set d’évacuation de sol KD BV 50 MSBB
