Structure de terrasse B.2 : Structure de revêtement à drainage composite sur étanchéité composite

Structures B Terrasses : sur terre-plein

DITRA-DRAIN pour le drainage composite et la désolidarisation composite sur l’étanchéité composite KERDI

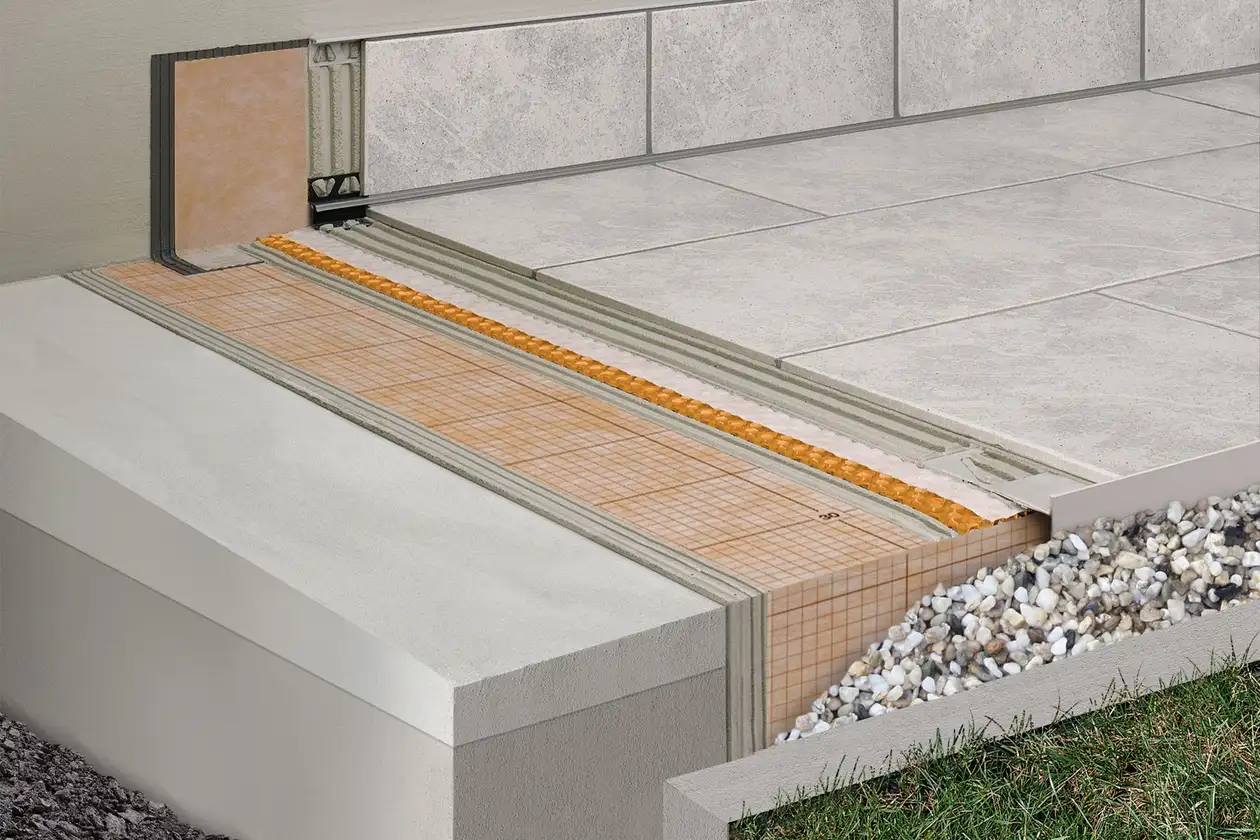

Structure de terrasse Schlüter-Systems B.2 avec DITRA-DRAIN comme drainage composite et désolidarisation composite via l'étanchéité composite KERDI © Â Schlueter-Systems

La structure porteuse présentant une pente en surface est protégée contre l'infiltration d'eau par une étanchéité composite Schlüter-KERDI collée avec un mortier-colle à prise hydraulique.

Le drainage composite Schlüter-DITRA-DRAIN se pose dans le mortier-colle entre l’étanchéité et le revêtement carrelé. Cela assure la ventilation en sous-face de l’ensemble du revêtement de finition et donc un séchage/durcissement rapide et homogène du mortier-colle.

Les tensions qui apparaissent sont neutralisées par la fonction de désolidarisation de DITRA-DRAIN.

B.2 Structure de revêtement à drainage composite sur étanchéité composite

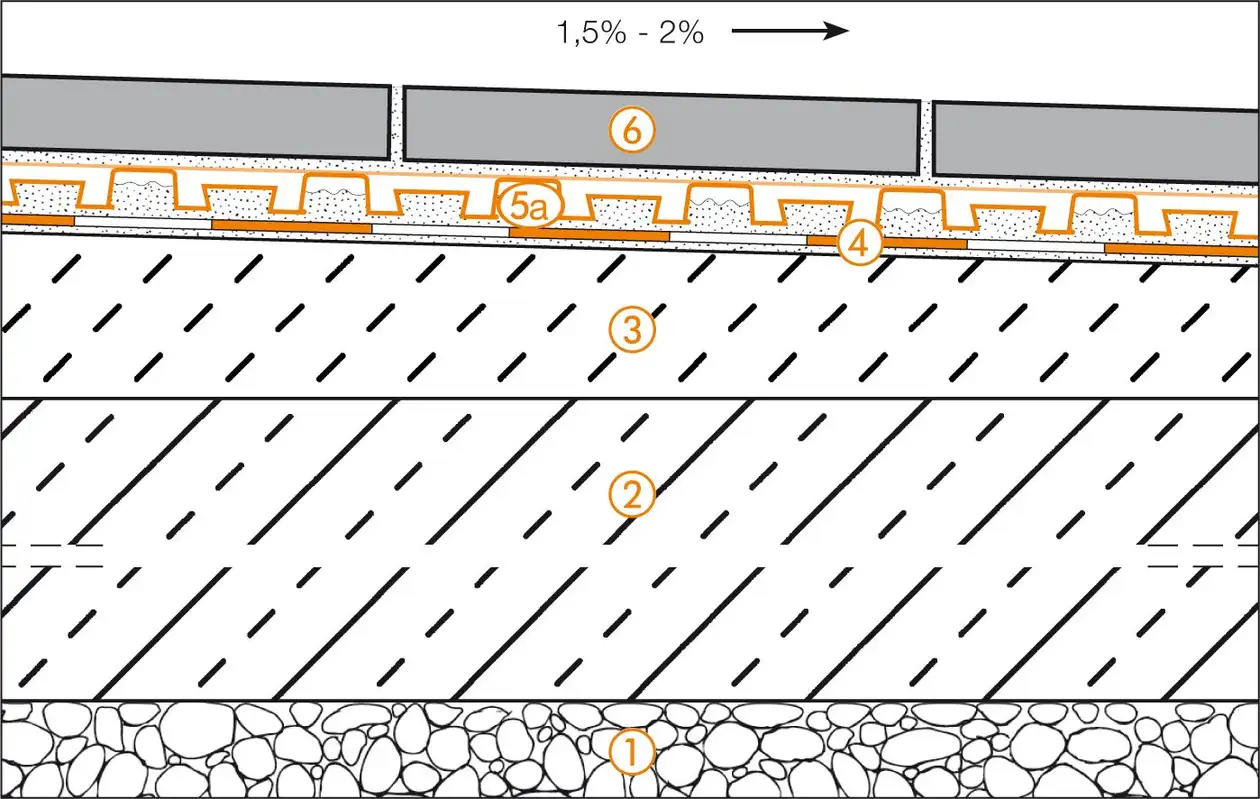

Dessin en coupe Schlüter-Systems de la structure de terrasse B.2 avec DITRA-DRAIN pour le drainage composite et la désolidarisation composite sur l’étanchéité composite KERDI © Schlueter-Systems
Dessin en coupe de la structure de terrasse B.2 avec DITRA-DRAIN pour le drainage composite et la désolidarisation composite sur l’étanchéité composite KERDI
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente
    Pour que la construction fonctionne, il faut une pente suffisante
    (1,5 à 2 %) pour permettre l’évacuation
  4. Schlüter-KERDI
    Étanchéité composite en polyéthylène, posée dans un mortier-colle, collage bout à bout avec la colle d’étanchéité Schlüter-KERDI-COLL-L
  5. a) Schlüter-DITRA-DRAIN 4
    Natte de drainage composite en polyéthylène, posée dans un mortier-colle, assurant les fonctions de drainage composite, de ventilation en sous-face et de désolidarisation composite.
    b) Schlüter-DITRA-DRAIN 8
    Natte de drainage composite spécialement conçue pour les grandes surfaces et les escaliers
  6. Carreaux céramiques/grès cérame ou pierres naturelles
    Pose, également en grand format, avec un mortier-colle à prise hydraulique, résistant à l’eau et aux intempéries.

Détail de la rive 1

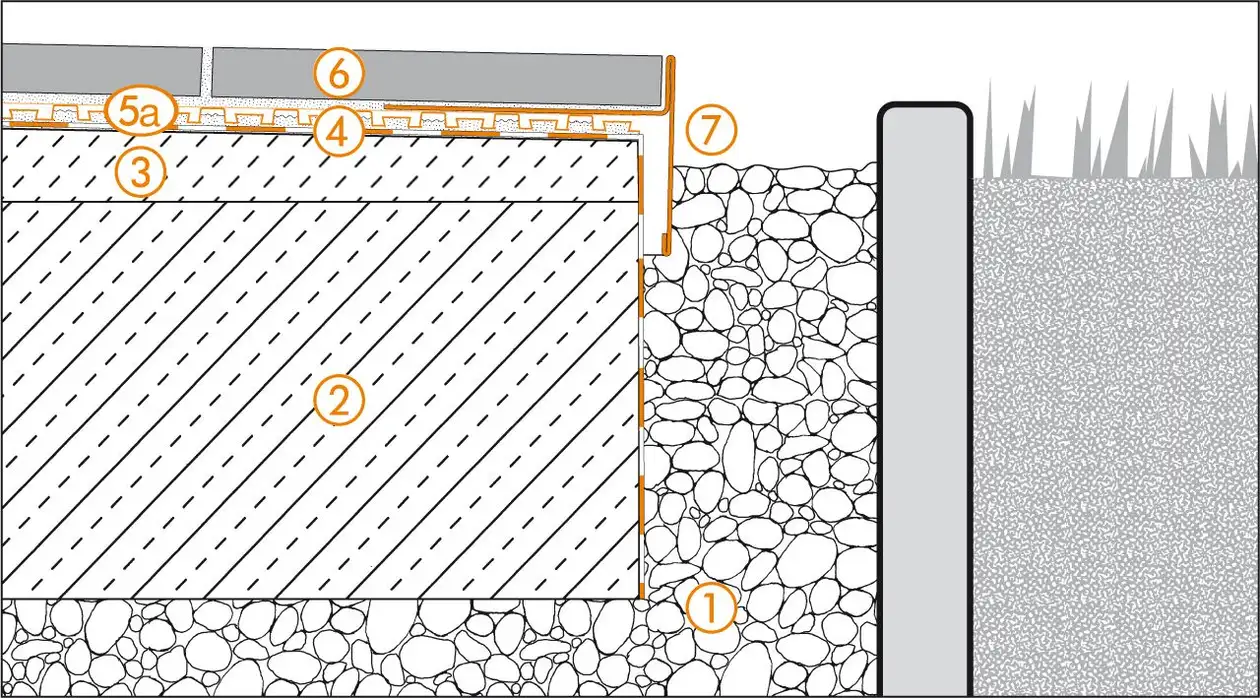

Schlüter-Systems Dessin en coupe des détails de la rive 1 pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI © Schlueter-Systems
Dessin en coupe des détails de la rive 1 pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-BARA-RT
    Veiller à l'évacuation !

Détail de la rive 2

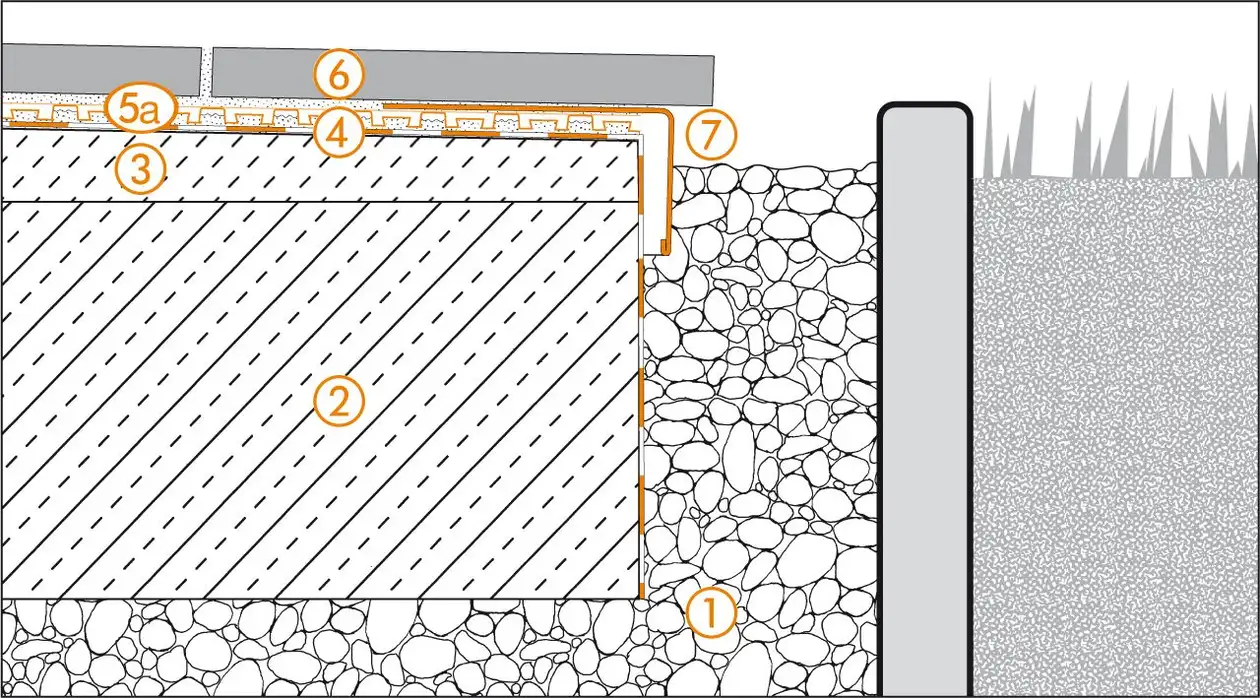

Schlüter-Systems Dessin en coupe des détails de la rive 2 pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI © Schlueter-Systems
Dessin en coupe des détails de la rive 2 pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-BARA-RW
    Veiller à l'évacuation !

Détail de la rive 3

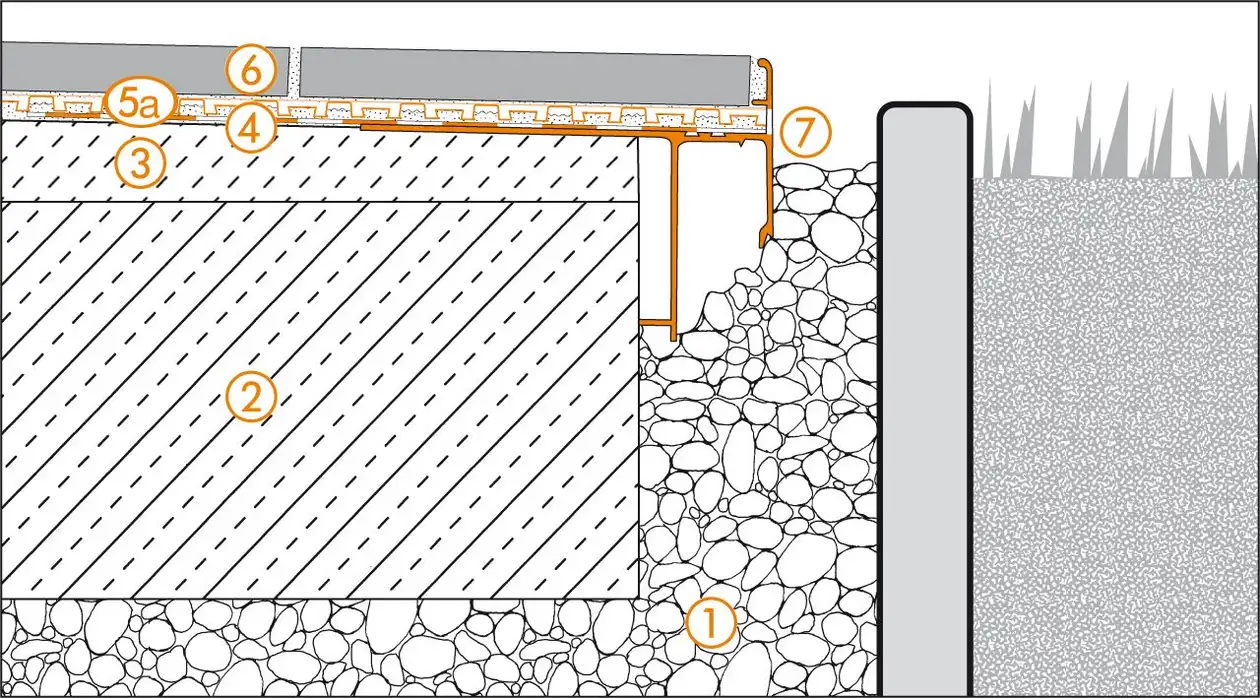

Schlüter-Systems Dessin en coupe des détails de la rive 3 pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI © Schlueter-Systems
Dessin en coupe des détails de la rive 3 pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-BARA-RAKE
    (Les fentes de drainage doivent rester libres)

Liaison sol/mur

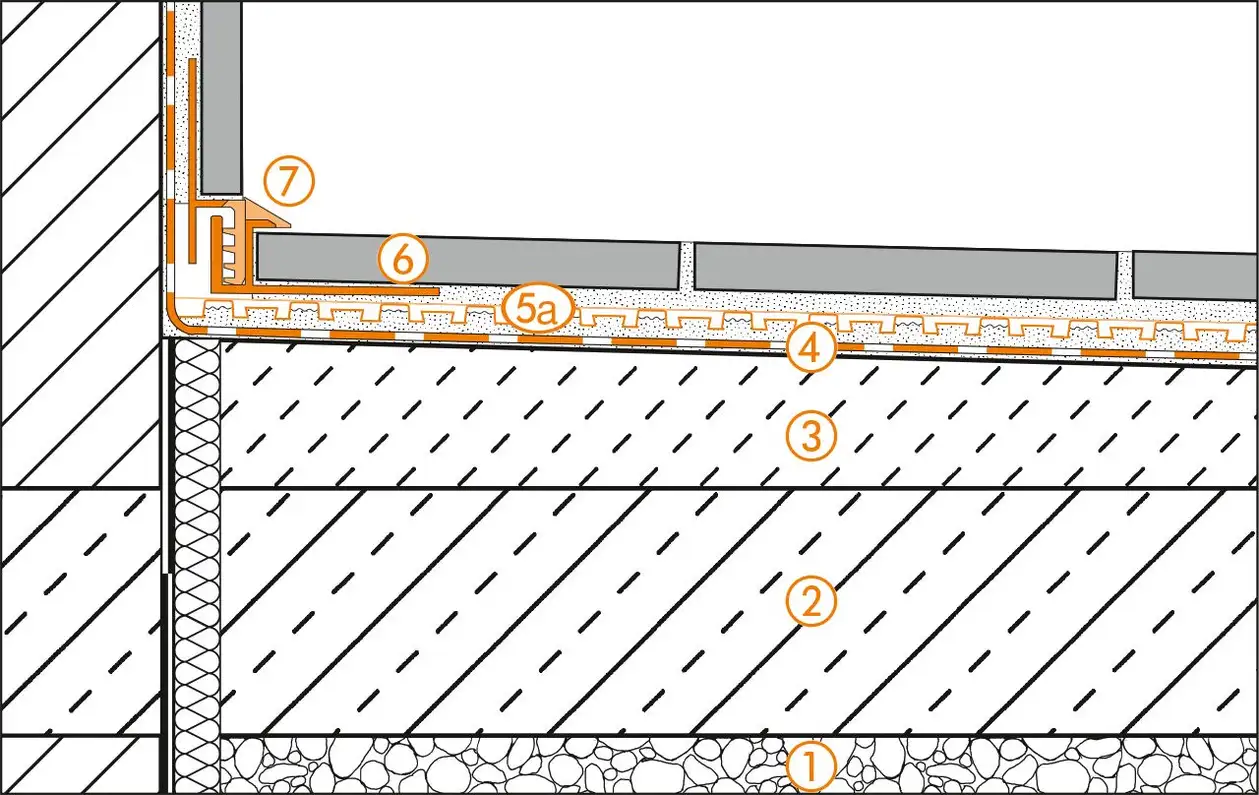

Dessin en coupe Schlüter-Systems de la liaison sol/mur pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI © Schlueter-Systems
Dessin en coupe de la liaison sol/mur pour structure de terrasse B.2 avec DITRA-DRAIN en tant que drainage composite et désolidarisation composite posés sur l'étanchéité composite KERDI
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-DILEX-EK

Évacuation au sol

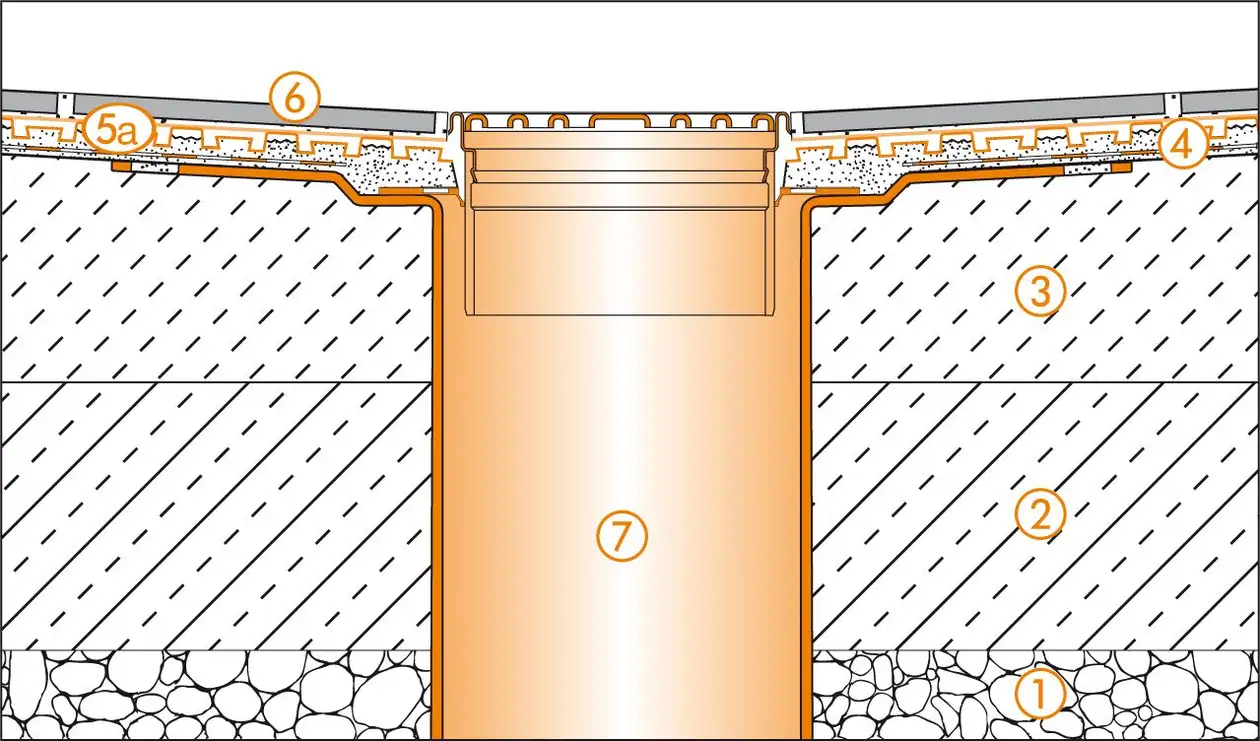

Dessin en coupe Schlüter-Systems de l'évacuation au sol pour structure de terrasse B.2 avec DITRA-DRAIN comme drainage composite et désolidarisation composite via l'étanchéité composite KERDI © Schlueter-Systems
Dessin en coupe de l'évacuation au sol pour structure de terrasse B.2 avec DITRA-DRAIN comme drainage composite et désolidarisation composite via l'étanchéité composite KERDI
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Carreaux céramiques ou pierres naturelles
  7. Schlüter-KERDI-DRAIN-RRE
    set grille/cadre KD R10
    Les fentes de drainage doivent rester libres !

Escalier

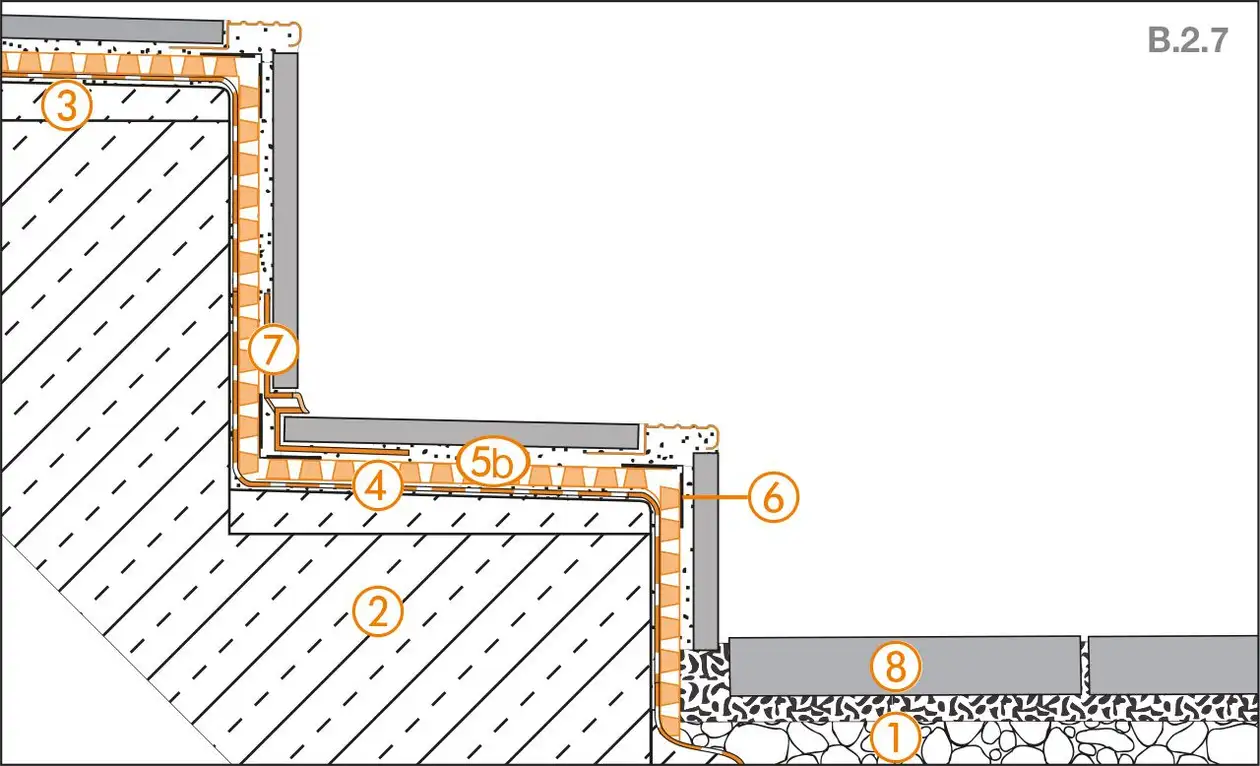

Dessin en coupe Schlüter-Systems des escaliers pour structure de terrasse B.2 avec DITRA-DRAIN comme drainage composite et désolidarisation composite via l'étanchéité composite KERDI © Schlueter-Systems
Dessin en coupe des escaliers pour structure de terrasse B.2 avec DITRA-DRAIN comme drainage composite et désolidarisation composite via l'étanchéité composite KERDI
  1. Couche d’isolation contre les remontées par capillarité
  2. Béton
  3. Chape en pente (1,5–2 %)
  4. Schlüter-KERDI
  5. b) Schlüter-DITRA-DRAIN 8
  6. Schlüter-DITRA-DRAIN-STU
    Bande de recouvrement des joints
  7. Schlüter-DILEX-EKE
  8. Carreaux céramiques ou pierres naturelles
