Structure de terrasse B.1 : Structure de revêtement avec étanchéité composite

Structures B Terrasses : sur terre-plein

DITRA pour l’étanchéité composite, la désolidarisation composite, et l’égalisation de la pression de vapeur

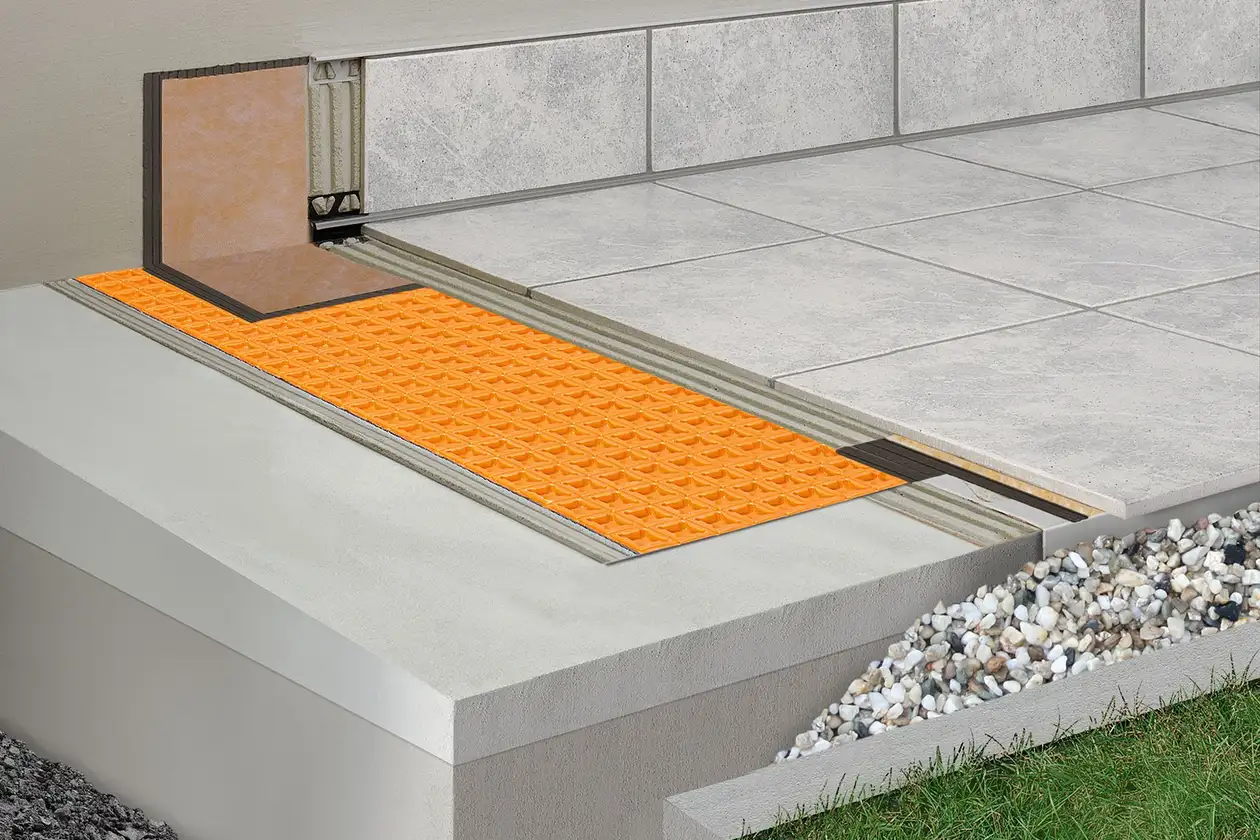

Structure de terrasse B.1 Schlüter-Systems structure de revêtement Schlüter-Systems avec DITRA pour l’étanchéité composite, la désolidarisation composite, et l’égalisation de la pression de vapeur © Schlueter-Systems

Schlüter-DITRA est une étanchéité composite en liaison avec des revêtements en carrelage et dalles.

À la fonction d’étanchéité s’ajoute, chez DITRA, la fonction de désolidarisation qui neutralise les tensions de variations de température entre le support et le carrelage.

L’humidité résiduelle du support (p. ex. chape fraîche) est évacuée par la fonction d’égalisation de la pression de vapeur de DITRA.

Remarque : les raccords et les jonctions aux murs et aux éléments fixes doivent être réalisés avec des bandes d’étanchéité Schlüter-KERDI-KEBA. Schlüter-KERDI-COLL-L doit être utilisé pour un collage dense.

Structure de terrasse B.1 : Structure de revêtement avec étanchéité composite

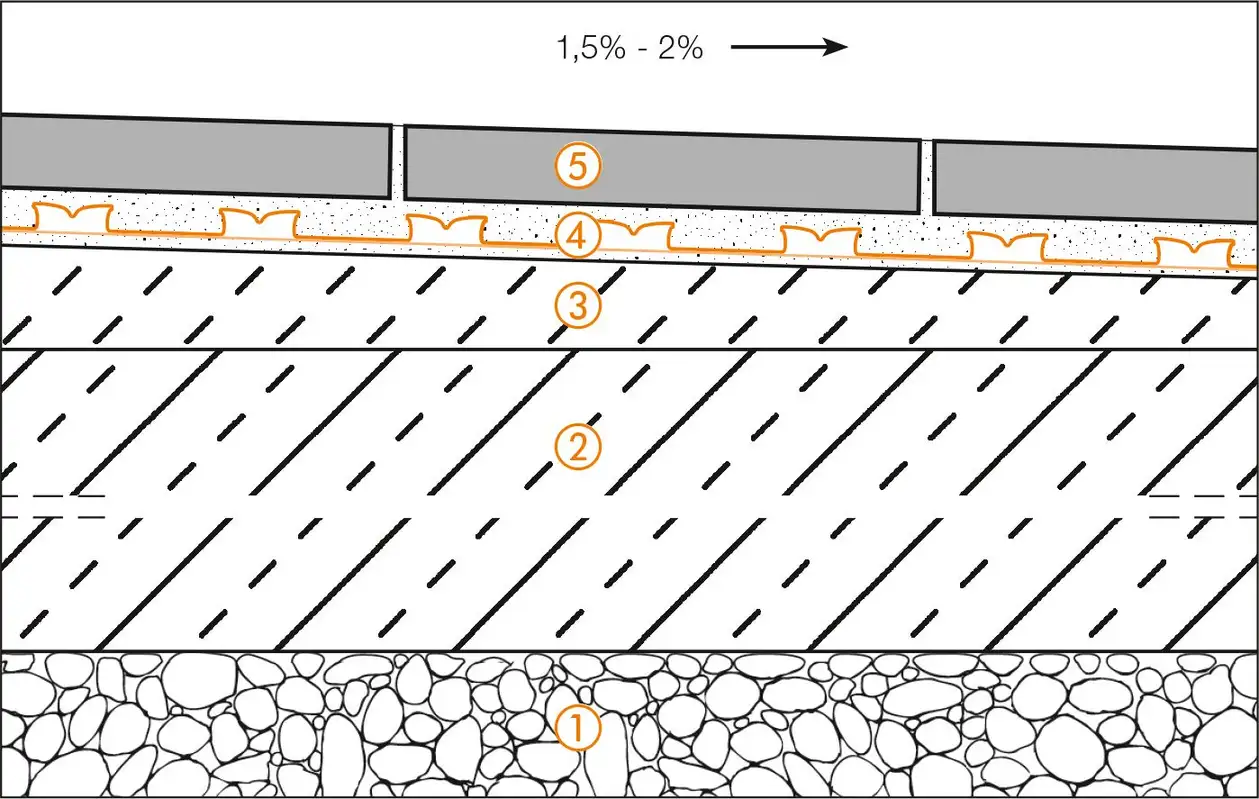

Dessin en coupe Schlüter-Systems de la structure de terrasse B.1 avec DITRA pour l’étanchéité composite, la désolidarisation composite, et l’égalisation de la pression de vapeur © Schlueter-Systems
Dessin en coupe de la structure de terrasse B.1 avec DITRA pour l’étanchéité composite, la désolidarisation composite, et l’égalisation de la pression de vapeur
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente
    Pour que la construction fonctionne, il faut une pente suffisante
    (1,5 à 2 %) pour permettre l’évacuation
  4. Schlüter-DITRA
    Natte spéciale en polyéthylène, posée dans un mortier-colle, assurant les fonctions d’étanchéité composite, de désolidarisation composite et d’égalisation de la pression de vapeur. Collage bout à bout avec la bande d’étanchéité Schlüter-KERDI-KEBA, collée avec la colle d’étanchéité Schlüter-KERDI-COLL-L
  5. Carreaux céramiques ou pierres naturelles
    Pose avec un mortier-colle à prise hydraulique, résistant à l’eau et aux intempéries.
    Pour les revêtements dont les bords mesurent ≥ 30 x 30 cm, nous recommandons Schlüter-DITRA-DRAIN.

Détail de la rive 1

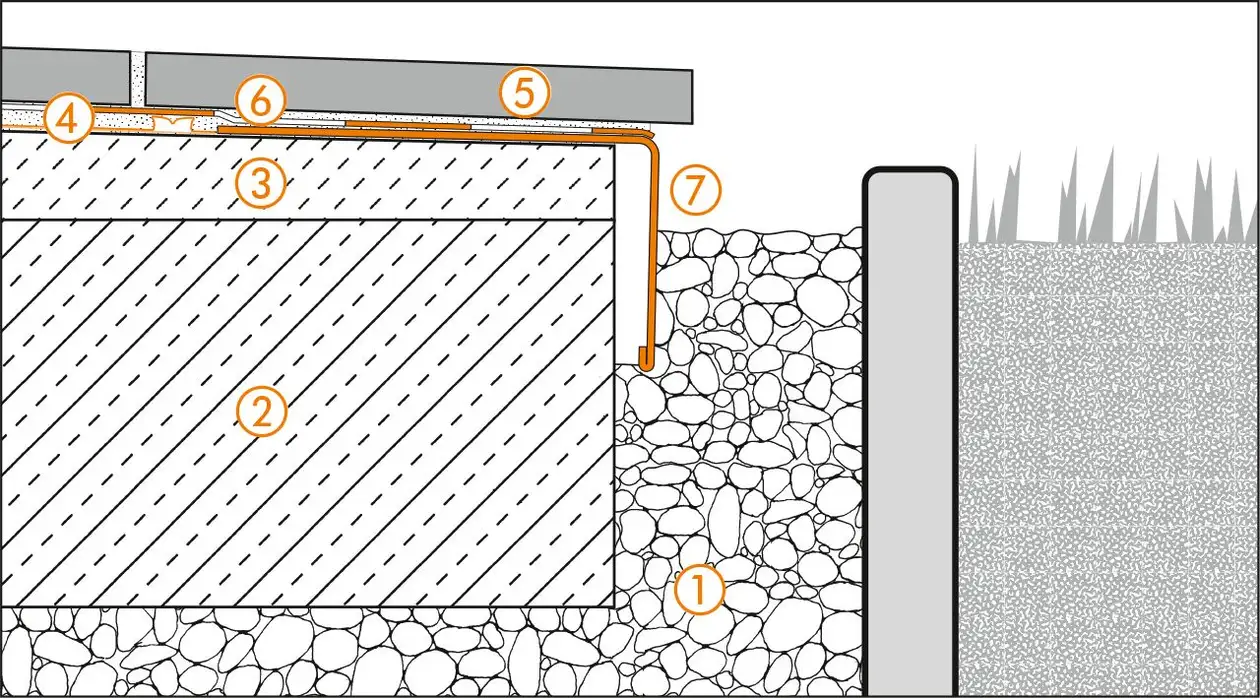

Dessin en coupe Schlüter-Systems du détail de la rive 1 pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite © Schlueter-Systems
Dessin en coupe du détail de la rive 1 pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-DITRA
  5. Carreaux céramiques ou pierres naturelles
  6. Schlüter-KERDI-KEBA
  7. Schlüter-BARA-RW

Détail de la rive 2

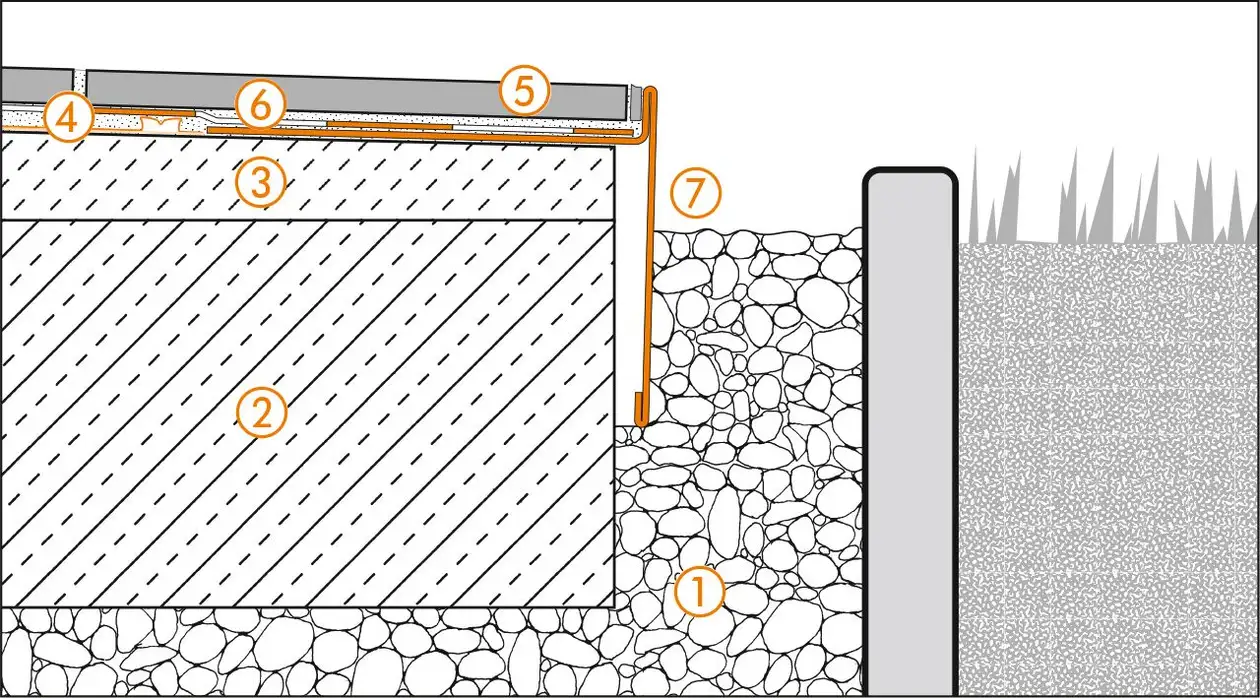

Dessin en coupe Schlüter-Systems du détail de la rive 2 pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite © Schlueter-Systems
Dessin en coupe du détail de la rive 2 pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-DITRA
  5. Carreaux céramiques ou pierres naturelles
  6. Schlüter-KERDI-KEBA
  7. Schlüter-BARA-RT

Détail de la rive 3

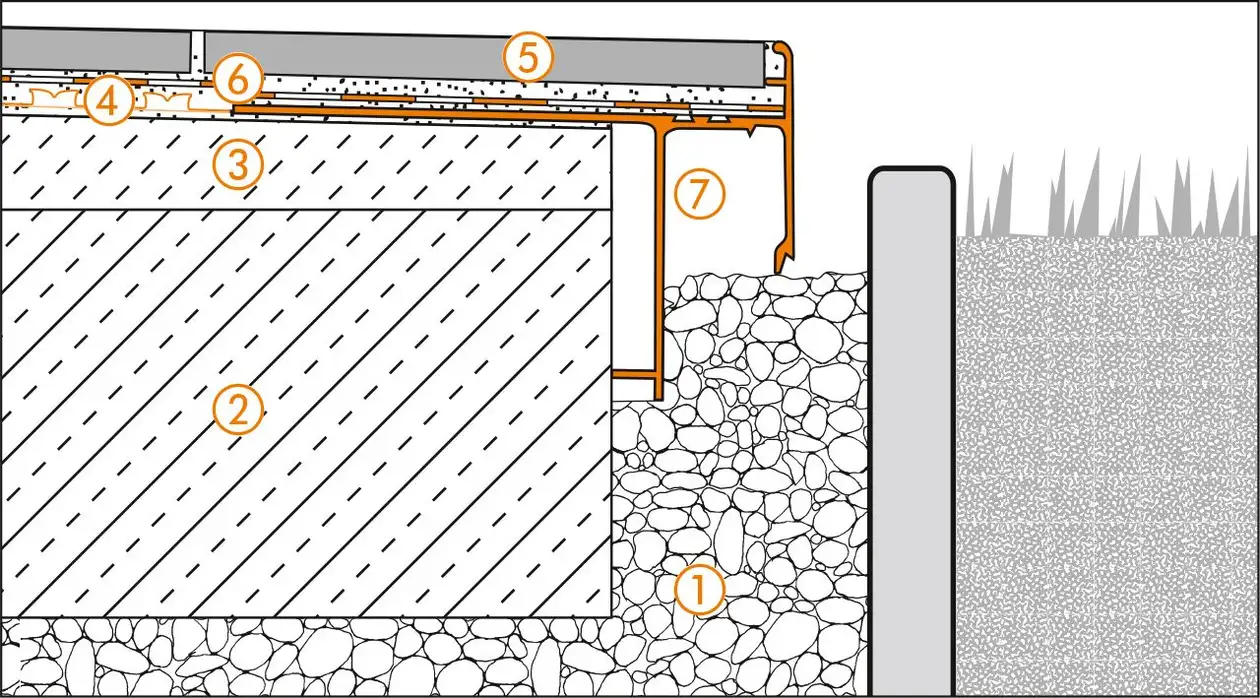

Dessin en coupe Schlüter-Systems du détail de la rive 3 pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite © Schlueter-Systems
Dessin en coupe du détail de la rive 3 pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-DITRA
  5. Carreaux céramiques ou pierres naturelles
  6. Schlüter-KERDI-KEBA
  7. Schlüter-BARA-RAKEG

Liaison sol/mur

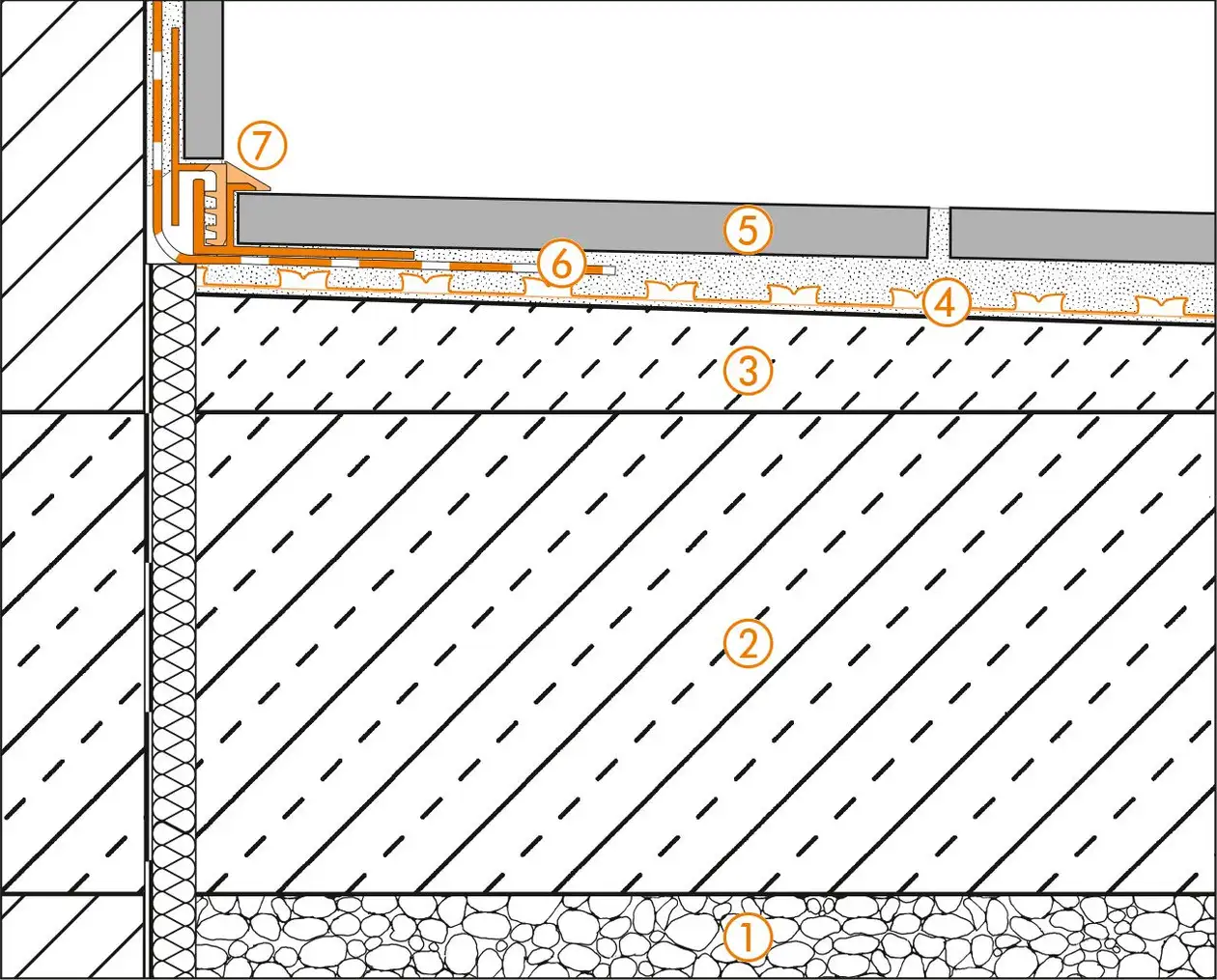

Dessin en coupe Schlüter-Systems de la liaison sol/mur pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite © Schlueter-Systems
Dessin en coupe de la liaison sol/mur pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-DITRA
  5. Carreaux céramiques ou pierres naturelles
  6. Schlüter-KERDI-KEBA
  7. Schlüter-DILEX-EK

Évacuation au sol

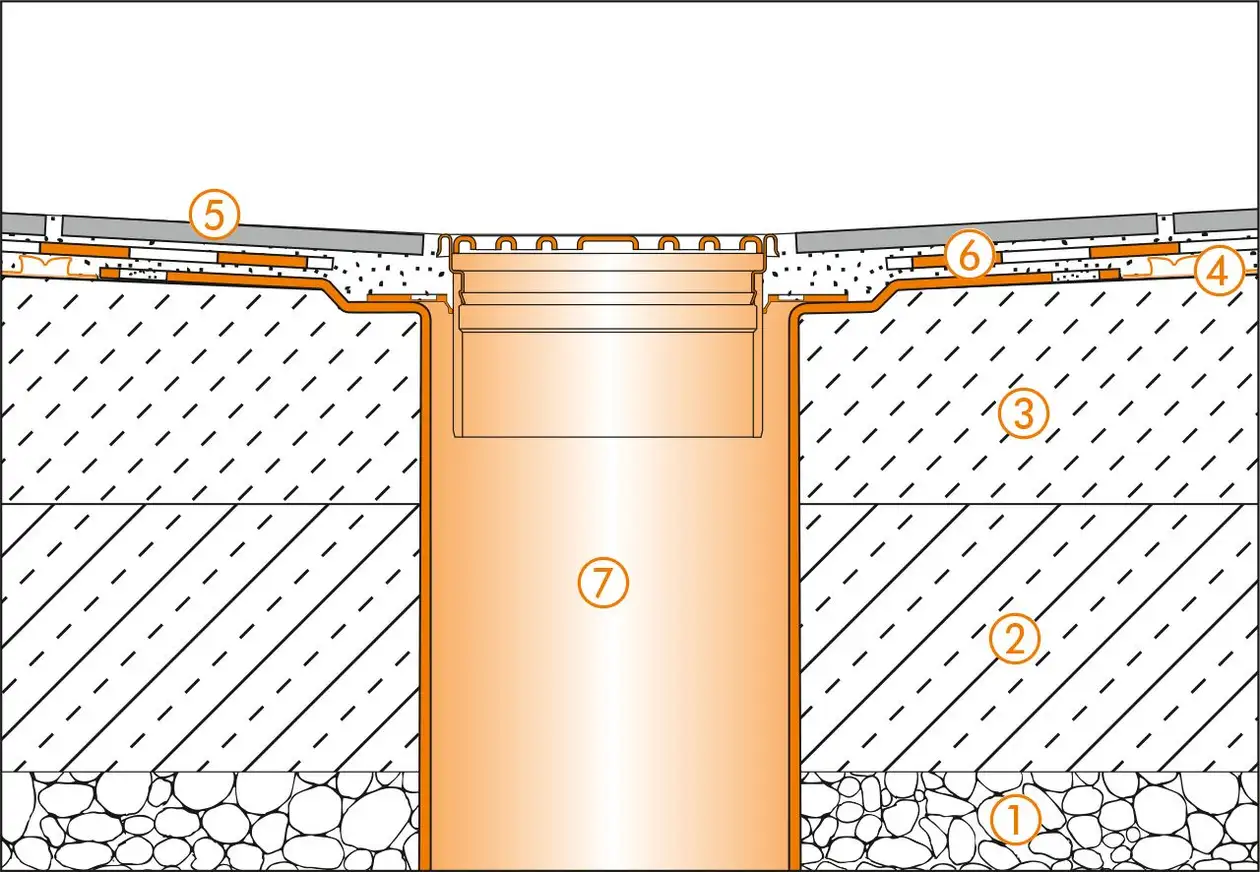

Dessin en coupe Schlüter-Systems de l’évacuation de sol pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite © Schlueter-Systems
Dessin en coupe de l’évacuation de sol pour la structure de terrasse B.1 Structure de revêtement avec DITRA pour l'étanchéité composite
  1. Couche d’isolation contre les remontées par capillarité
  2. Dalle de béton en encorbellement
  3. Chape en pente (1,5–2 %)
  4. Schlüter-DITRA
  5. Carreaux céramiques ou pierres naturelles
  6. Schlüter-KERDI-MV
    Manchette
  7. Schlüter-KERDI-DRAIN
    Avaloir
