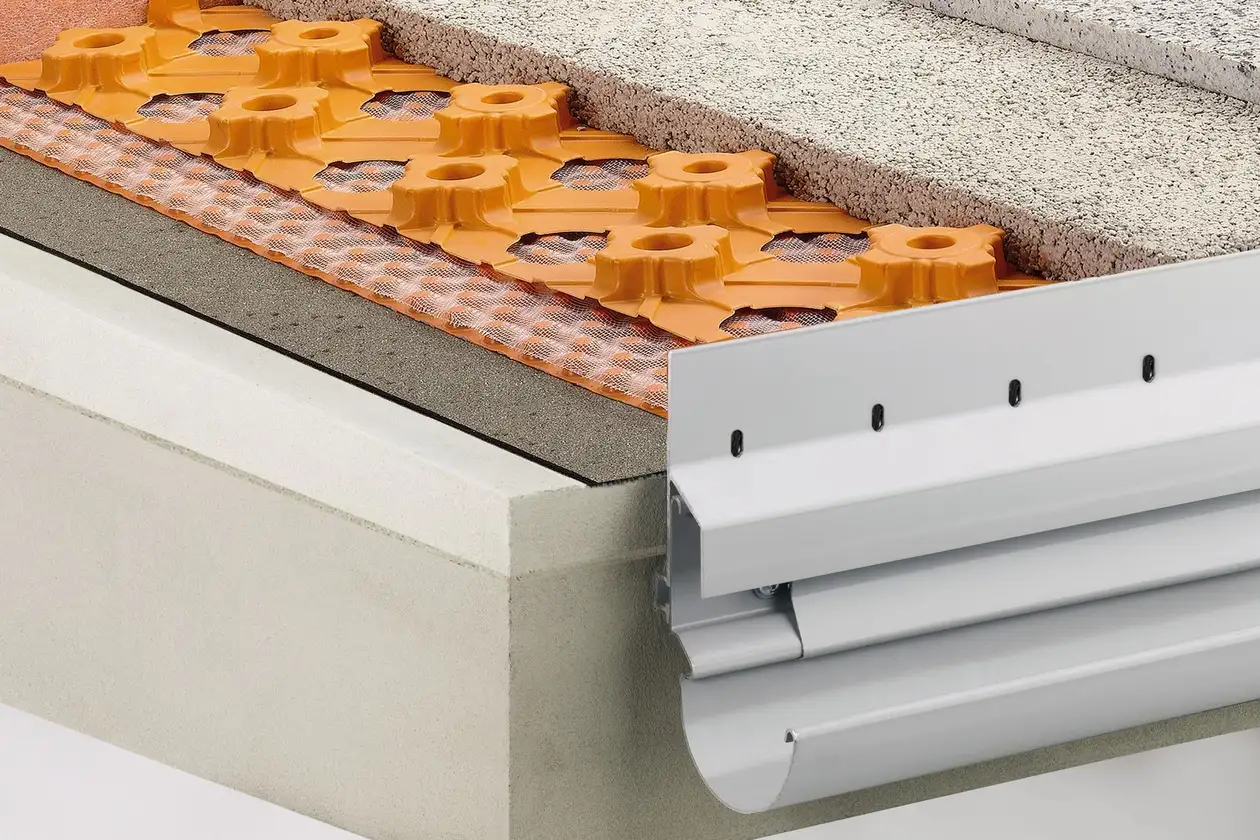

Structure de balcon A.4 : Structure de revêtement mince dans un lit de mortier sur une étanchéité selon DIN 18531

Structure de revêtement mince posée dans un lit de mortier sur une étanchéité avec BEKOTEC-DRAIN et pose sur lit de mortier sur un drainage de surface avec TROBA-PLUS 8G

© Schlueter-Systems

La structure porteuse présentant une pente en surface est protégée par une étanchéité selon DIN 18531 contre l’infiltration d’eau.

Pour évacuer l’eau d’infiltration, Schlüter-TROBA-PLUS 8G est posé en tant que drainage entre l’étanchéité et la couche de répartition des charges (chape).

La couche de répartition des charges en mortier de ciment ou mortier de drainage présente une faible épaisseur dans le système Schlüter-BEKOTEC-DRAIN.

Le revêtement en pierre naturelle est posé frais sur frais dans le lit de mortier.

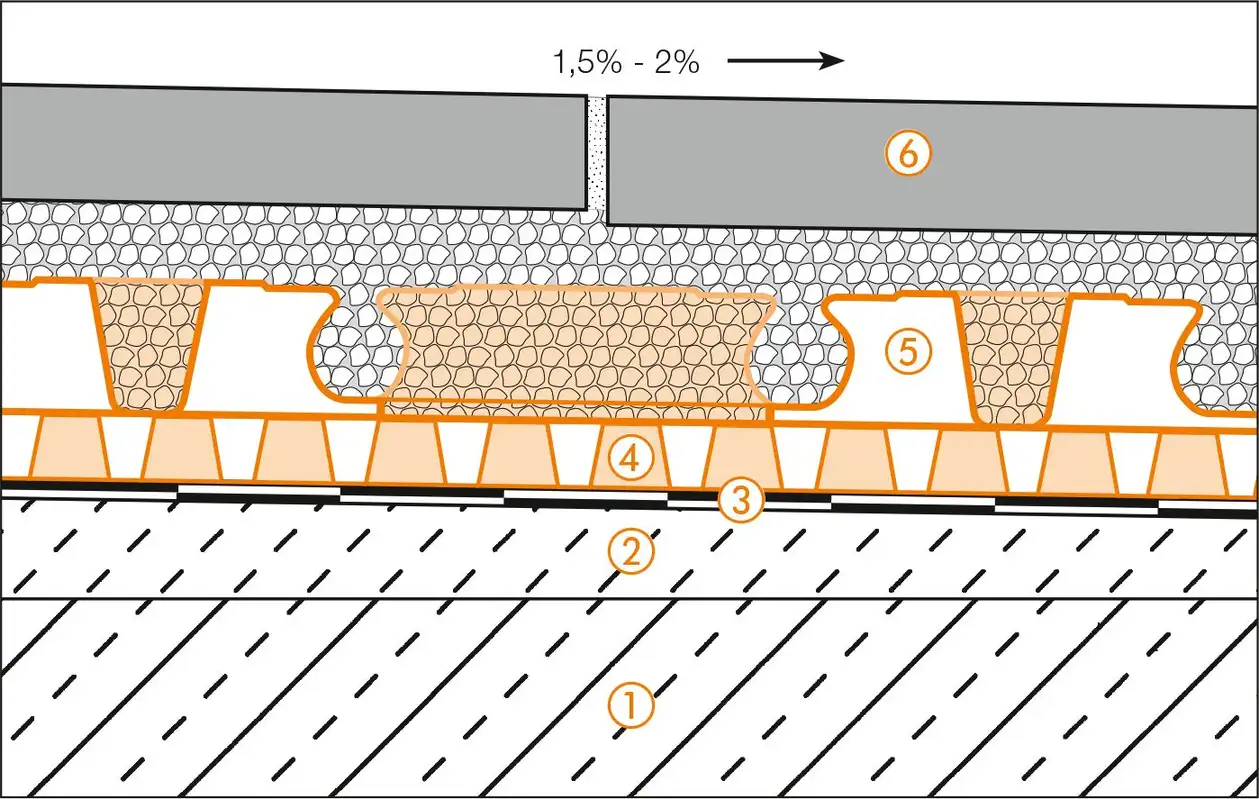

A.4 : Structure de revêtement mince dans un lit de mortier sur une étanchéité selon DIN 18531

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente
   Pour que la construction fonctionne, il faut une pente suffisante
   (1,5 à 2 %) pour permettre l’évacuation
3. Étanchéité de l’ouvrage selon DIN 18531
4. Schlüter-TROBA-PLUS 8G
   Drainage de surface à capillarité passive pour l’évacuation sûre de l’eau d’infiltration et une ventilation en sous-face de l’ensemble du revêtement Veiller à l’évacuation de l’eau !
5. Schlüter-BEKOTEC-DRAIN
   Couche de mortier de faible épaisseur servant de système pour des revêtements en céramique ou en pierre naturelle sûrs, sans fissuration, posés frais sur frais avec une couche de contact, dans le lit de mortier de ciment ou de mortier de drainage avec une perméabilité élevée à l’eau.
6. Carreaux céramiques ou pierres naturelles
   Pose à frais sur frais sur la couche de répartition des charges

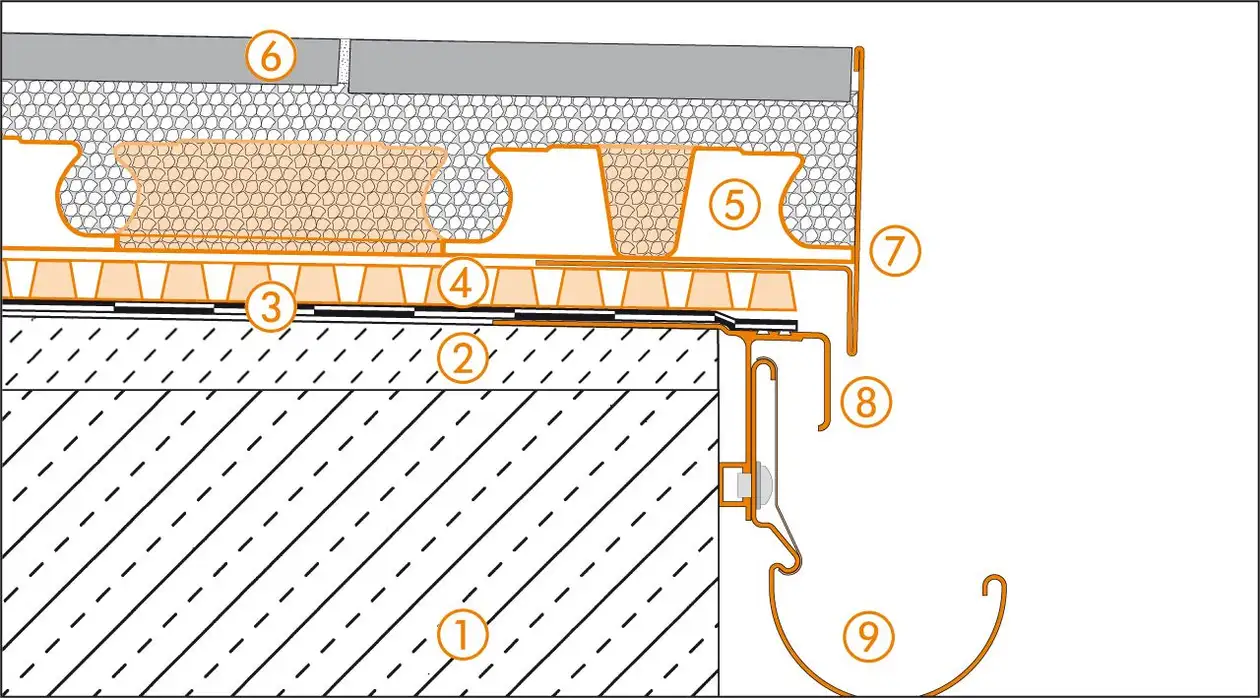

Détail de la rive 1

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente (1,5–2 %)
3. Étanchéité de l’ouvrage selon DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-BEKOTEC-DRAIN
6. Carreaux céramiques ou pierres naturelles
7. Schlüter-BARA-RT
   Veiller à l’évacuation de l’eau !
8. Schlüter-BARA-RTK
9. Schlüter-BARIN

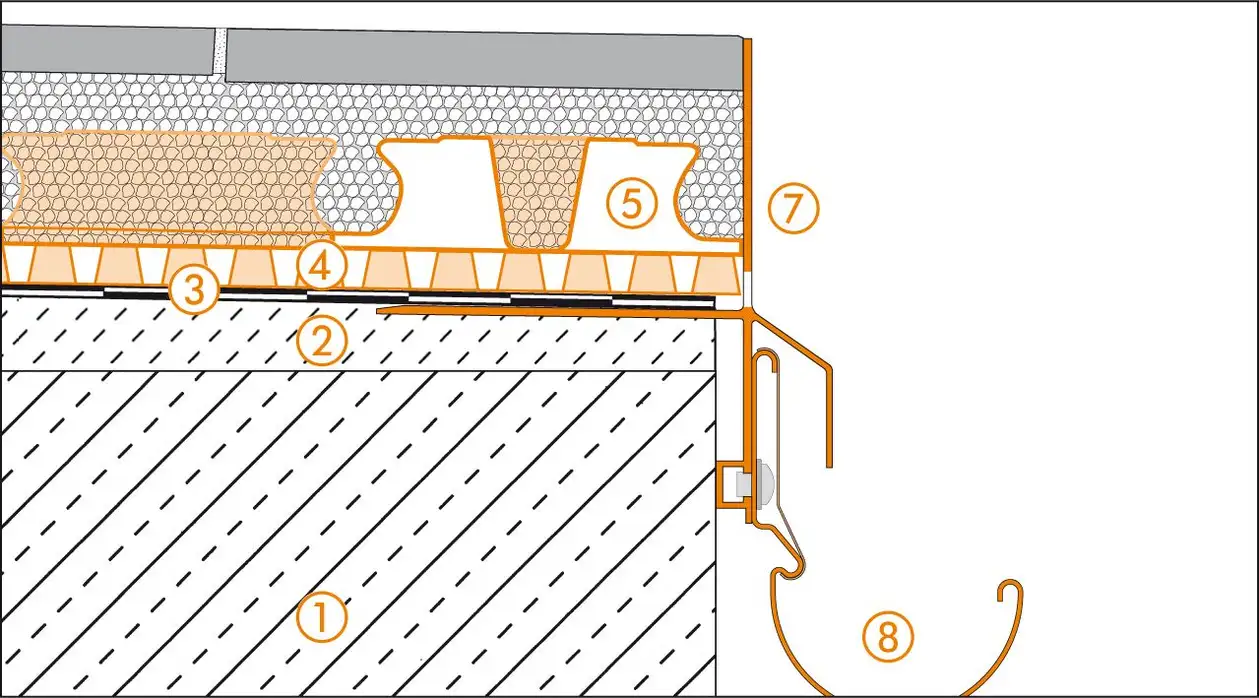

Détail de la rive 2

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente (1,5–2 %)
3. Étanchéité de l’ouvrage selon DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-BEKOTEC-DRAIN
6. Carreaux céramiques ou pierres naturelles
7. Schlüter-BARA-RKLT
   Les orifices de drainage doivent rester libres !
8. Schlüter-BARIN

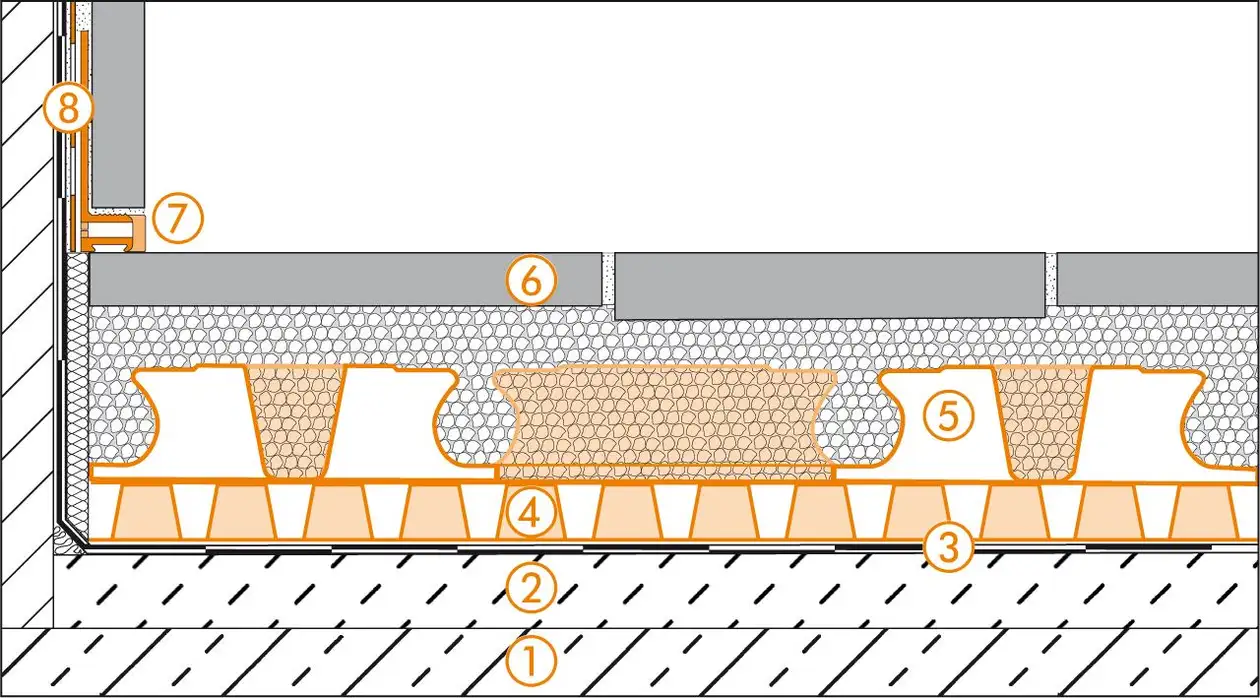

Liaison sol/mur

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente (1,5–2 %)
3. Étanchéité de l’ouvrage selon DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-BEKOTEC-DRAIN
6. Carreaux céramiques ou pierres naturelles
7. Schlüter-DILEX-BWA
8. Schlüter-KERDI-KEBA

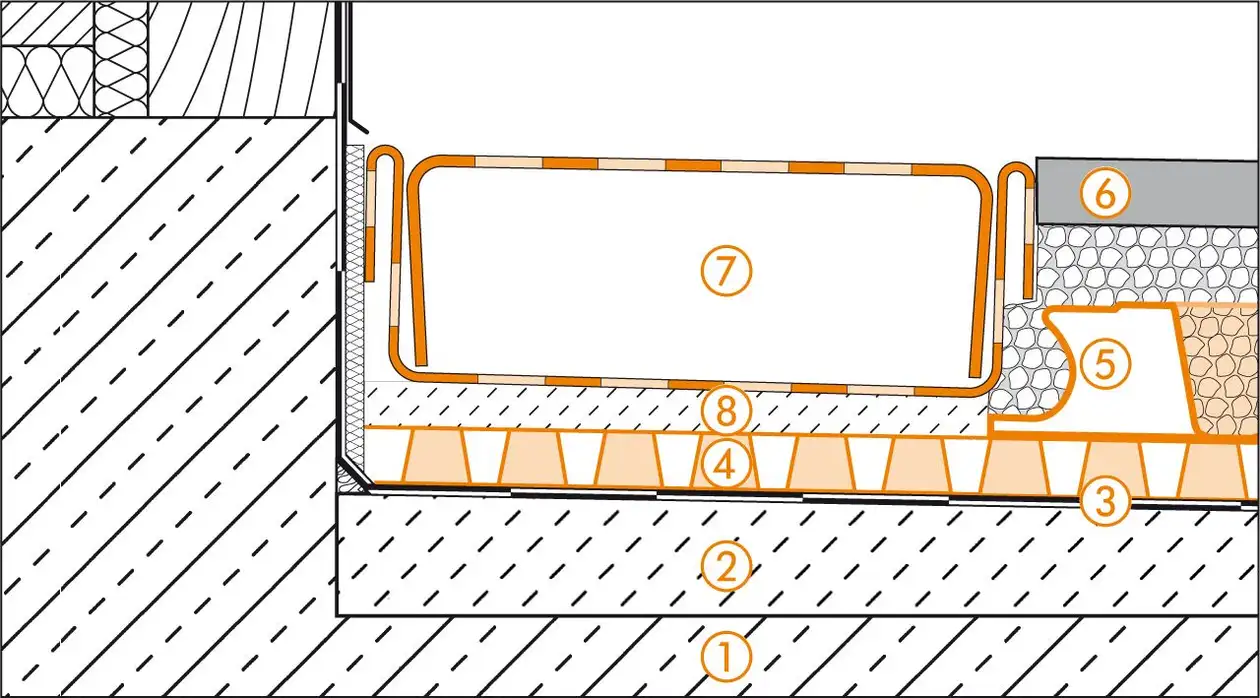

Liaison de seuils de portes

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente (1,5–2 %)
3. Étanchéité de l’ouvrage selon DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-BEKOTEC-DRAIN
6. Carreaux céramiques ou pierres naturelles
7. Schlüter-TROBA-LINE-TL
   Les orifices doivent rester libres
8. Plots de mortier

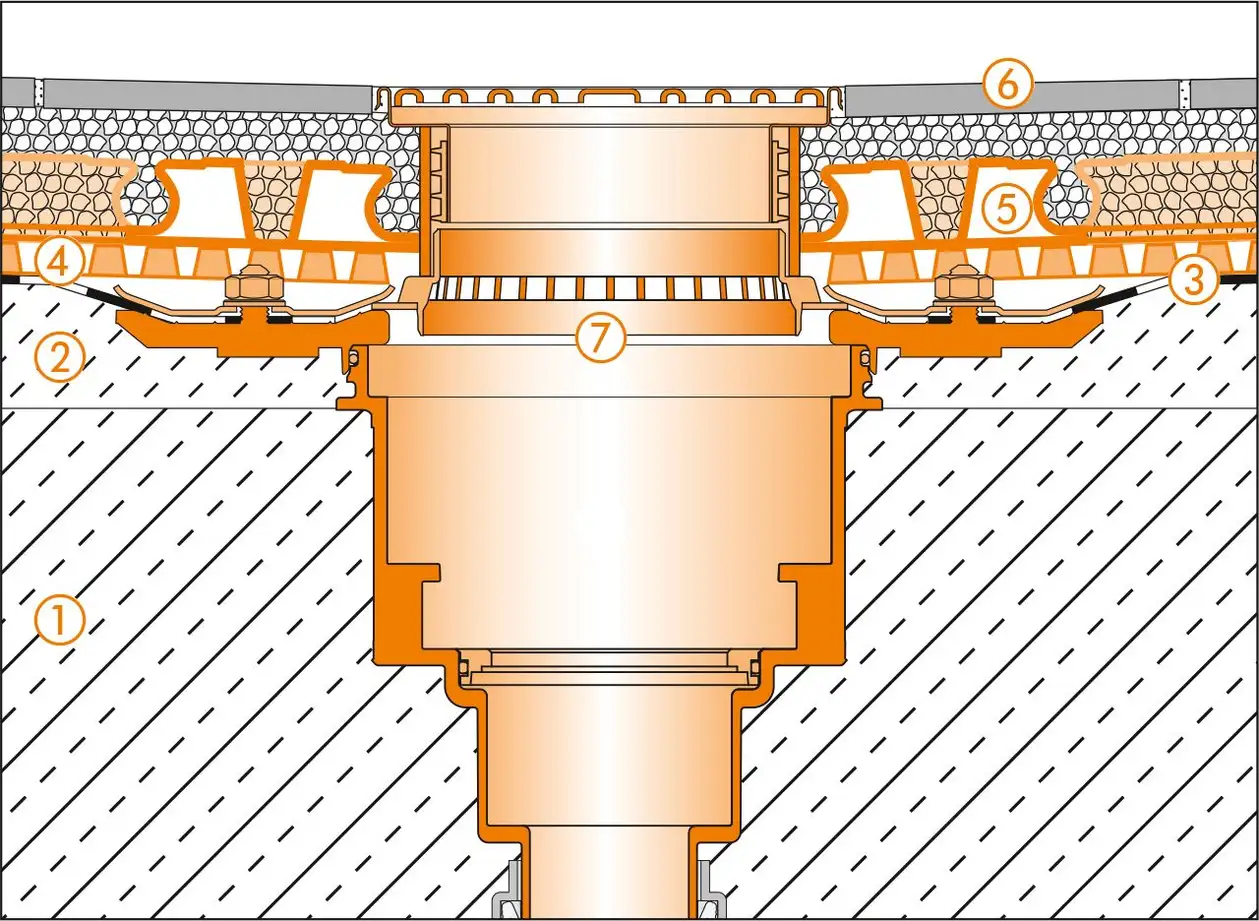

Évacuation au sol

© Schlueter-Systems

1. Dalle de béton en encorbellement
2. Chape en pente (1,5–2 %)
3. Étanchéité de l’ouvrage selon DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-BEKOTEC-DRAIN
6. Carreaux céramiques ou pierres naturelles
7. Schlüter-KERDI-DRAIN-SETS OUTDOOR
   Set complet KD BV 50 ASLVB
