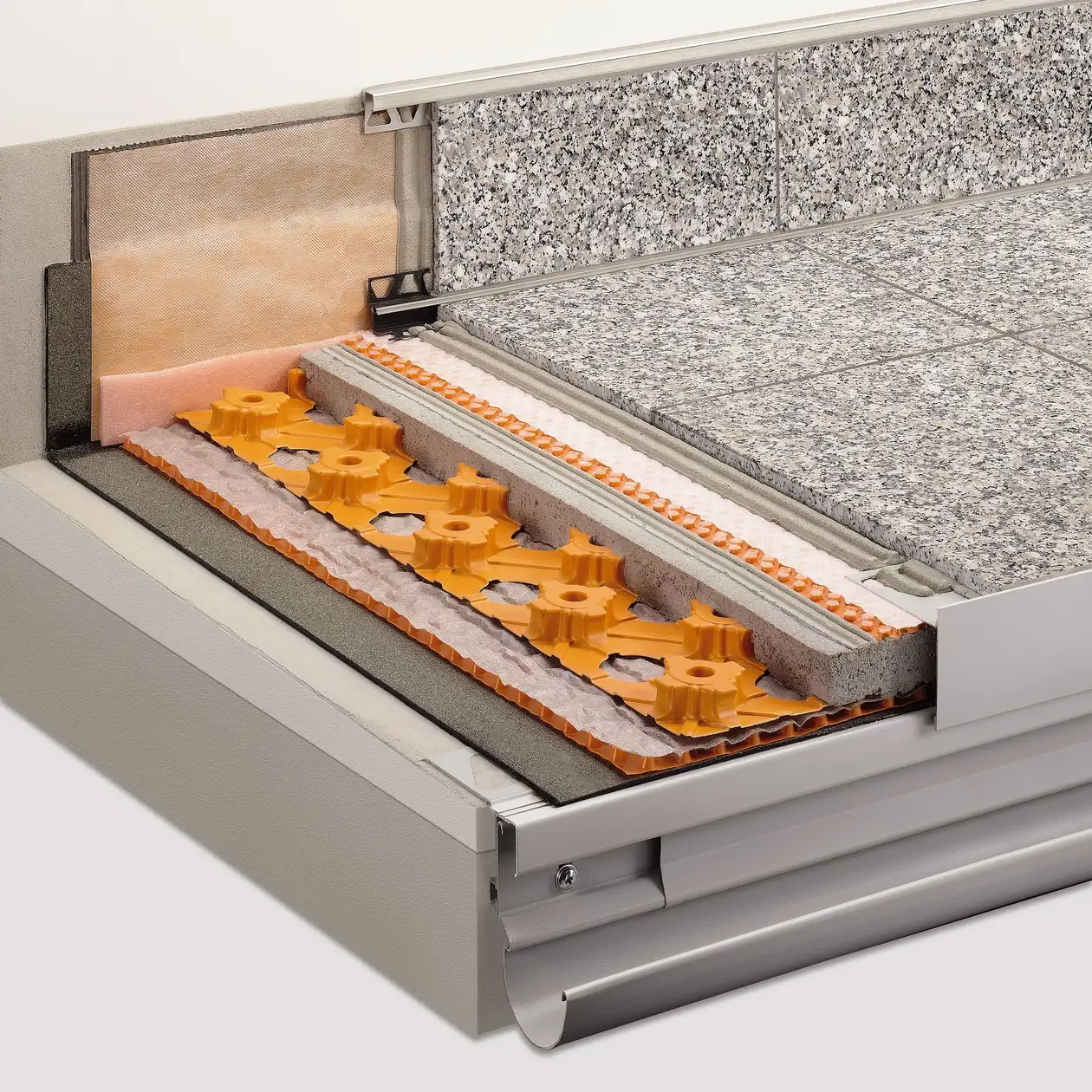

Structure de balcon A.3 : Structure de revêtement mince sur une étanchéité
Structures A : balcons en encorbellementDITRA-DRAIN comme drainage composite et désolidarisation composite posés sur la chape BEKOTEC-DRAIN et la natte de drainage TROBA-PLUS
La structure porteuse présentant une pente en surface est protégée par une étanchéité selon DIN 18531 contre l'infiltration d'eau.
Pour évacuer l’eau d’infiltration, Schlüter-TROBA-PLUS est posé en tant que drainage entre l’étanchéité et la couche de répartition des charges (chape).
La couche de répartition des charges est réalisée avec le système Schlüter-BEKOTEC-DRAIN de faible épaisseur, sans fissures ni déformations.
La désolidarisation composite Schlüter-DITRA-DRAIN se pose dans le mortier-colle entre la chape et le revêtement carrelé. Cela assure la ventilation en sous-face de l’ensemble du revêtement de finition et donc un séchage/durcissement rapide et homogène du mortier-colle.

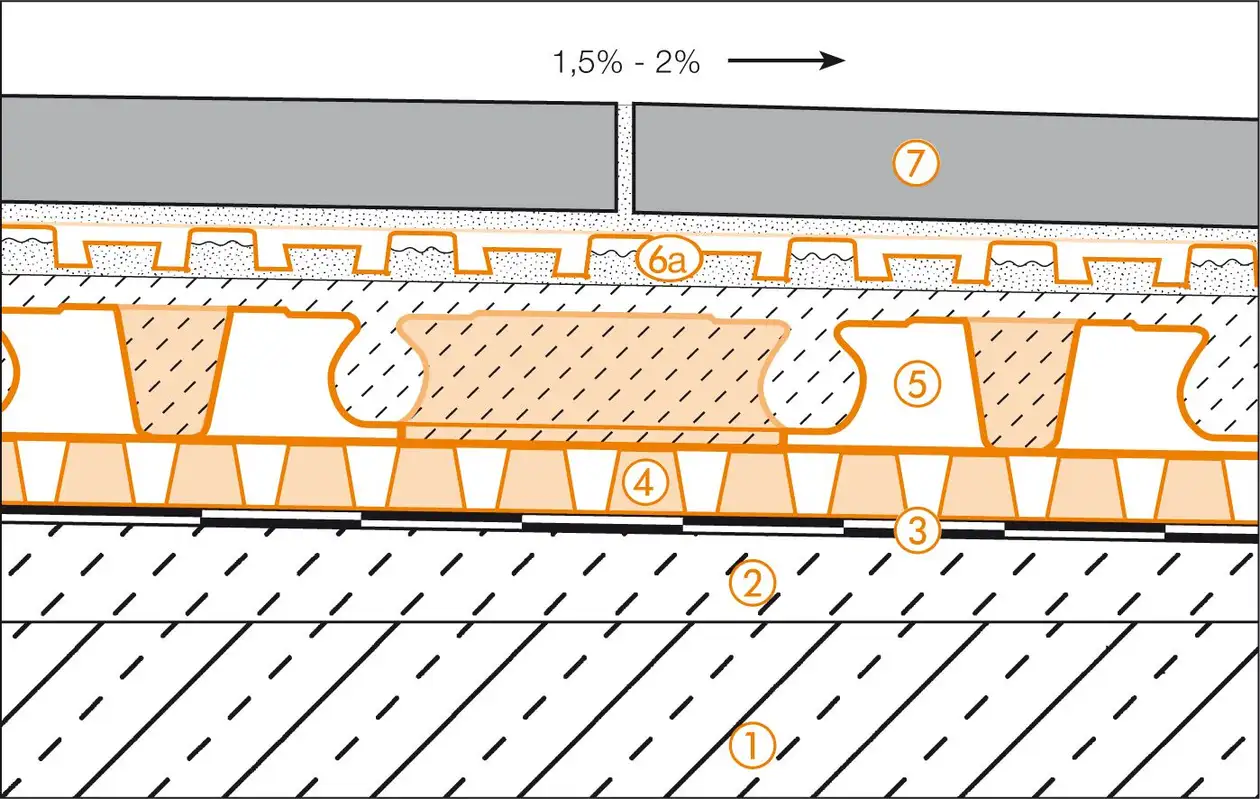

A.3 : Structure de revêtement mince sur une étanchéité
- Dalle de béton en encorbellement
- Chape en pente Pour que la construction fonctionne, il faut une pente suffisante (1,5 à 2 %) pour permettre l’évacuation
- Étanchéité de l’ouvrage selon DIN 18531, étanchéité composite en polyéthylène, posée dans un mortier-colle. Collage bout à bout avec la colle d’étanchéité Schlüter-KERDI-COLL-L
- Schlüter-TROBA-PLUS Natte de drainage non capillaire pour l'évacuation sûre de l'eau d'infiltration et une ventilation en sous-face de l’ensemble du revêtement
- Schlüter-BEKOTEC-DRAIN Couche de répartition des charges mince pour la réalisation de chapes flottantes fonctionnelles et sans fissures (chape en ciment CT-C25-F4 ou mortier de drainage)
- a) Schlüter-DITRA-DRAIN 4 Natte de drainage composite en polyéthylène, posée dans un mortier-colle, assurant les fonctions de drainage composite, de ventilation en sous-face et de désolidarisation composite.
b) Schlüter-DITRA-DRAIN 8 Natte de drainage composite spécialement conçue pour les grandes surfaces et les escaliers. - Carreaux céramiques ou pierres naturelles, pose, également en grand format, avec un mortier-colle à prise hydraulique, résistant à l’eau et aux intempéries.

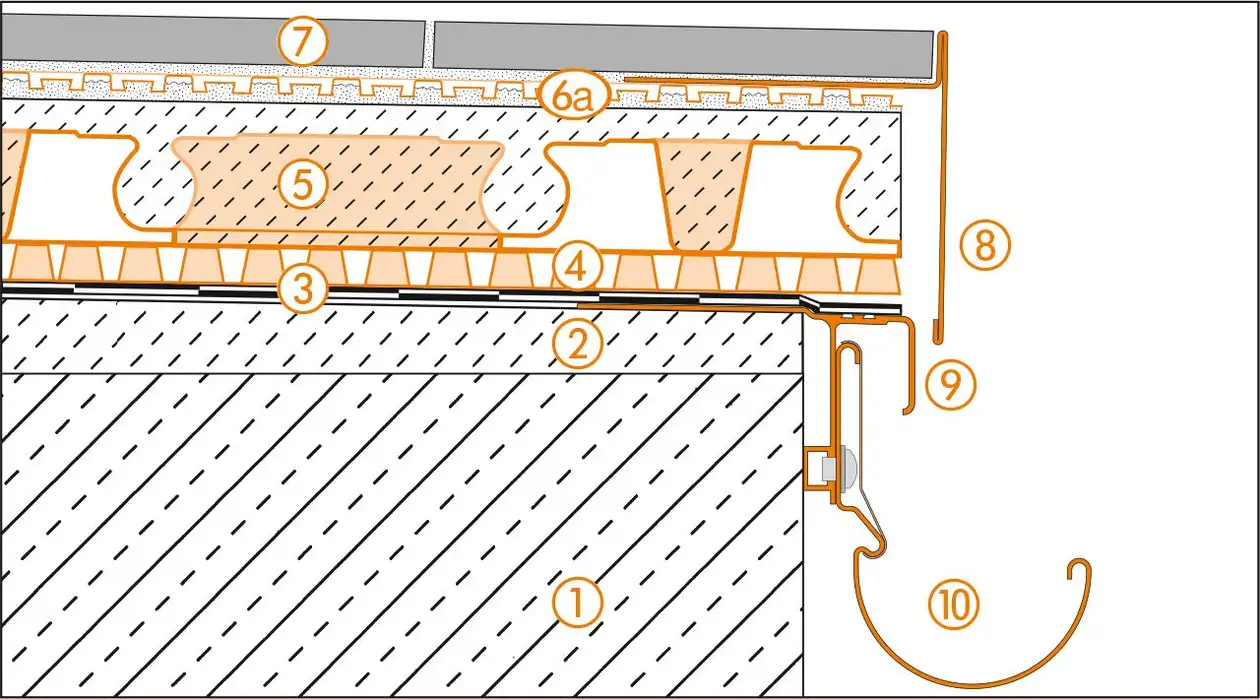

Détail de la rive 1
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-BARA-RT
Veiller à l'évacuation ! - Schlüter-BARA-RTK
- Schlüter-BARIN

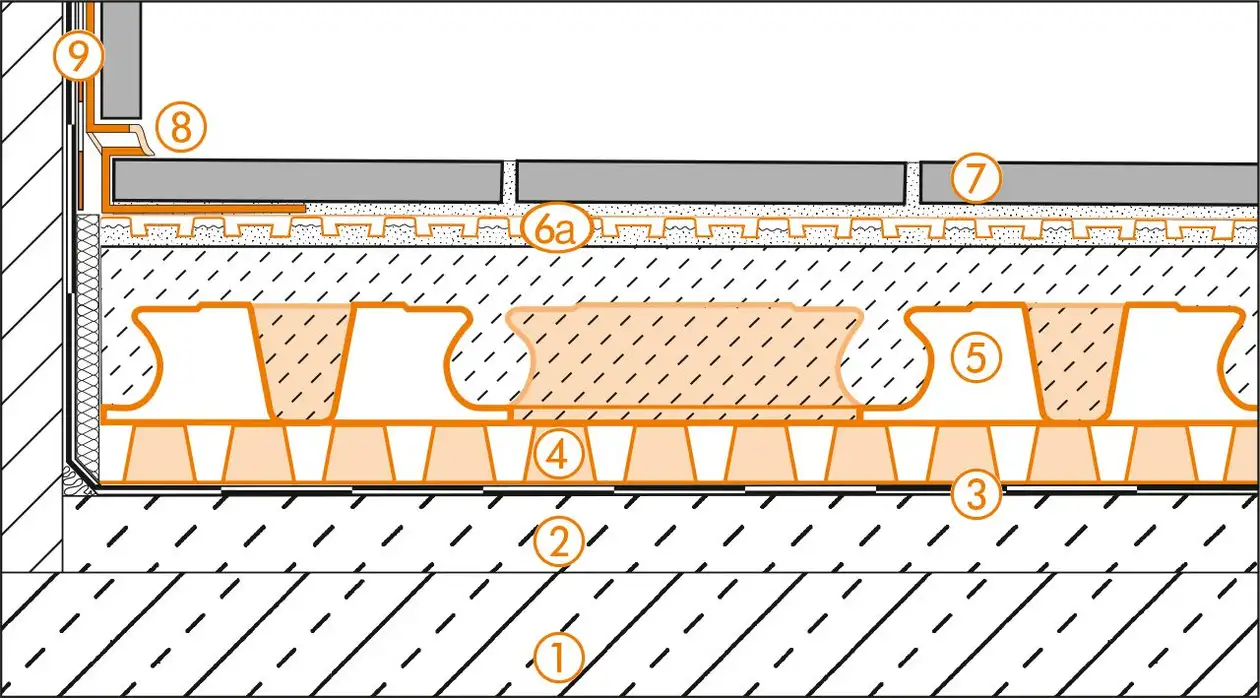

Liaison sol/mur
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-DILEX-EKE ou DILEX-EF
- Schlüter-KERDI

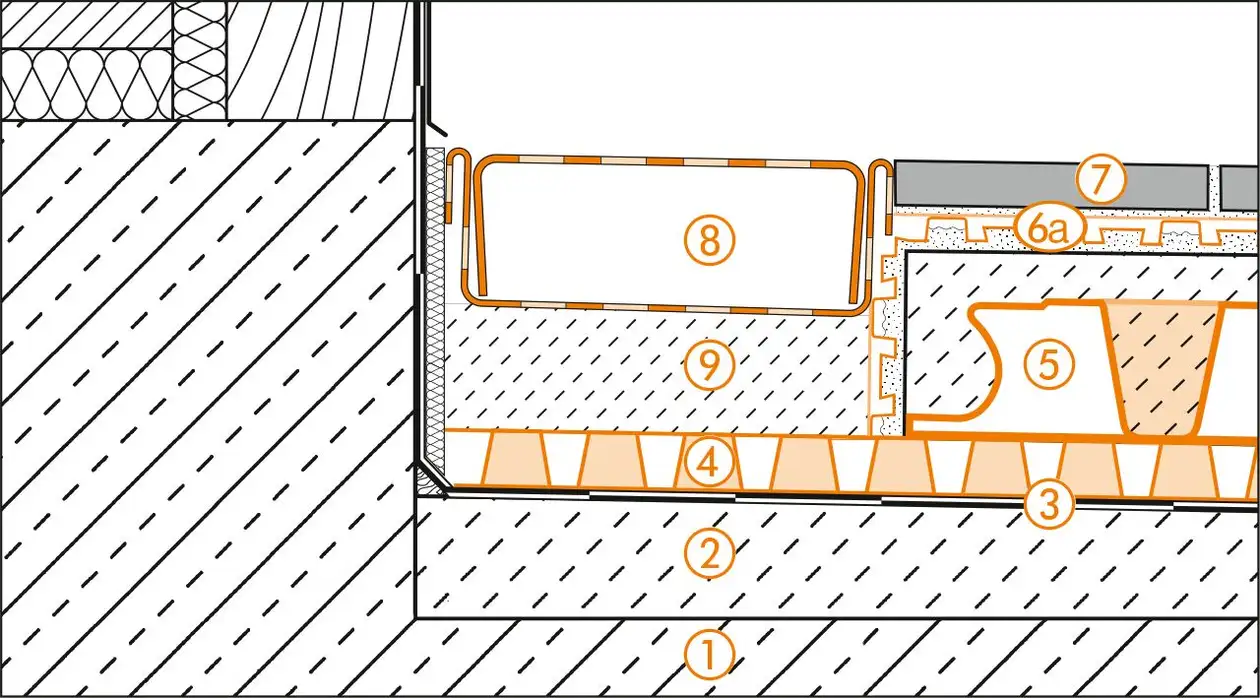

Liaison de seuils de portes
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-TROBA-LINE-TL
(Les fentes de drainage doivent rester libres) - Morceaux de mortier

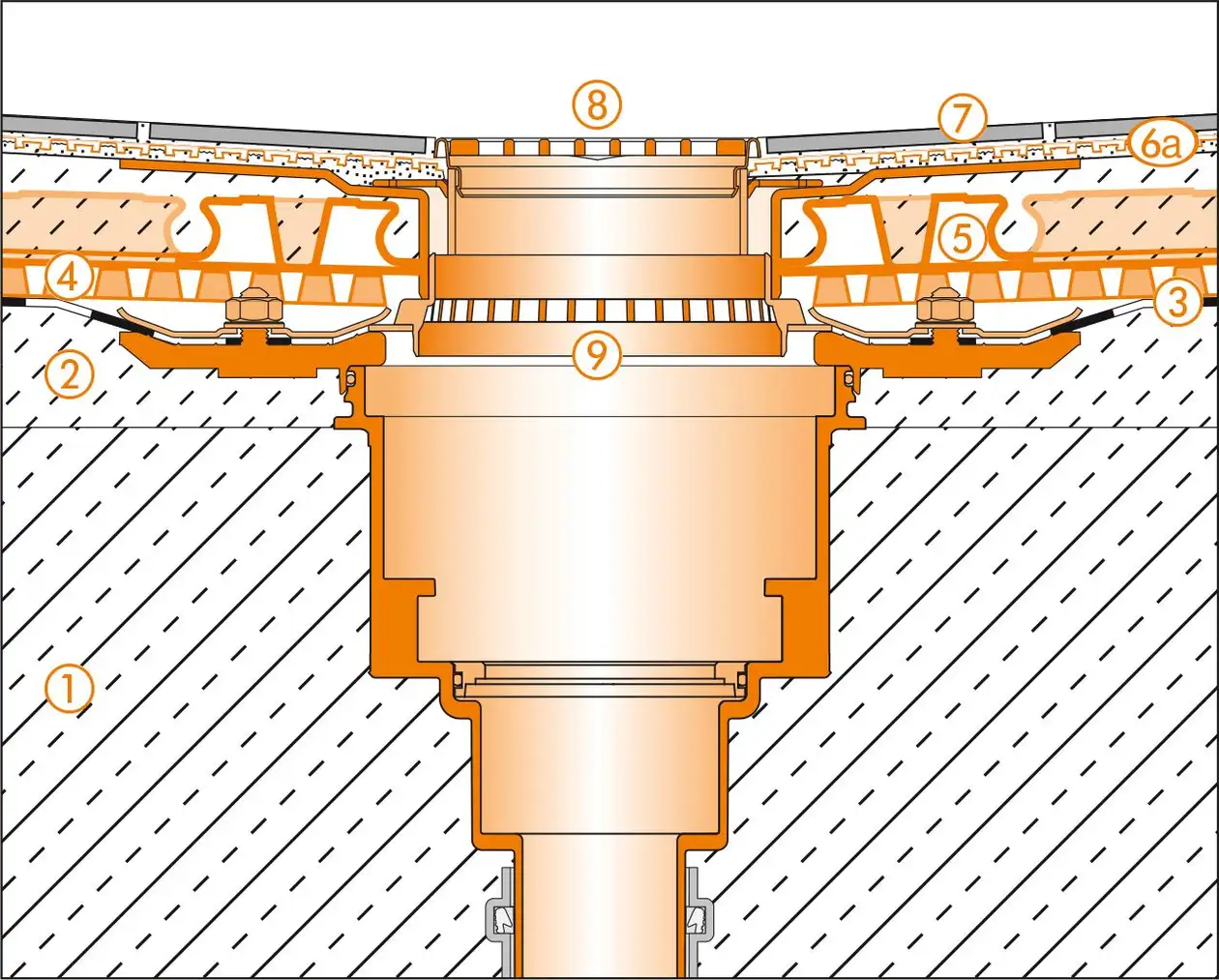

Évacuation au sol
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Étanchéité de l’ouvrage selon DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-KERDI-DRAIN-RRE
Set grille/cadre KD R10
Les fentes de drainage doivent rester libres ! - Schlüter-KERDI-DRAIN-KDBV
Set d’évacuation de sol KD BV 50 MSBB
