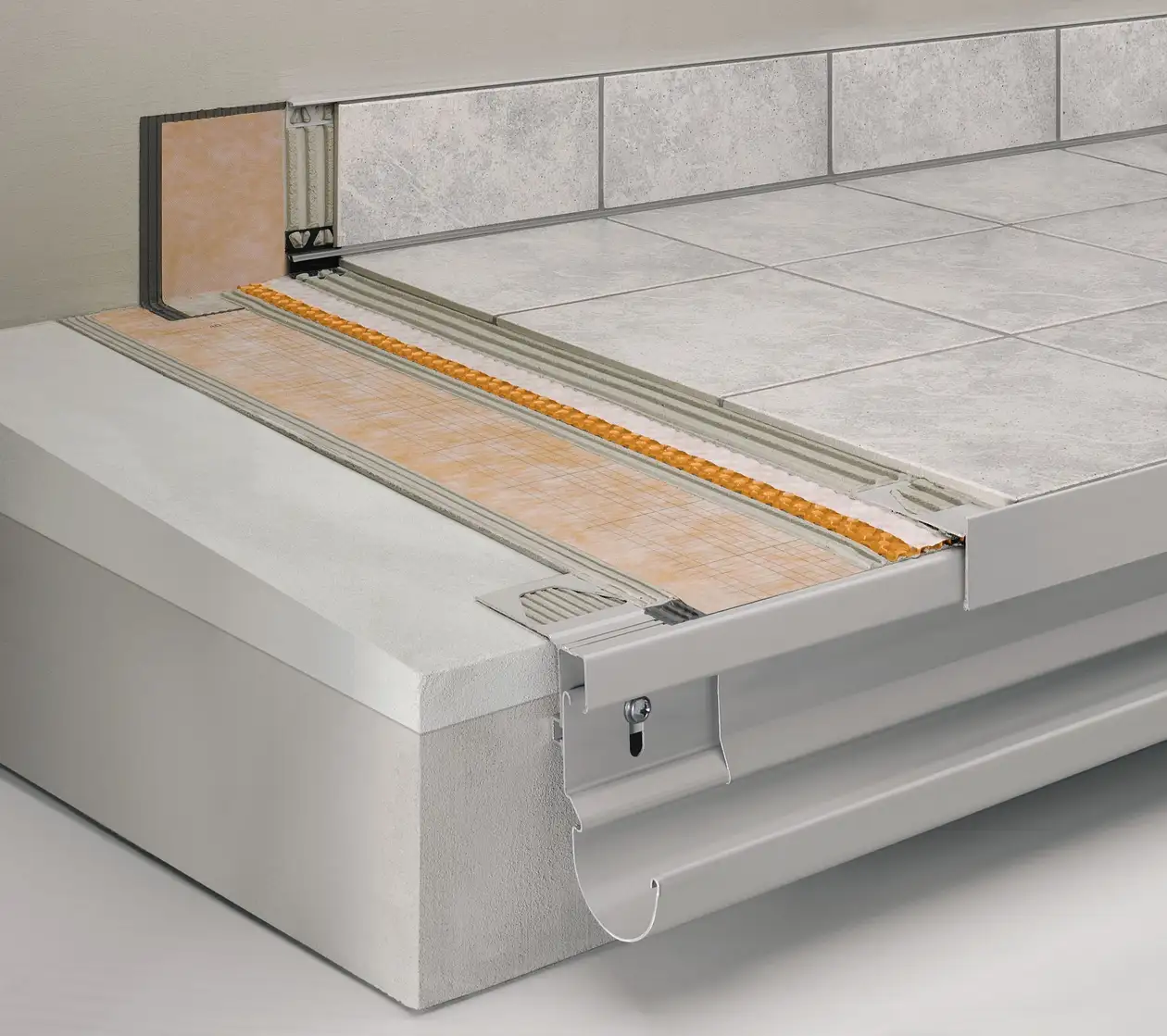

Structure de balcon A.2 : Structure de revêtement à drainage composite sur étanchéité composite
Structures A : balcons en encorbellementDITRA-DRAIN pour le drainage composite et la désolidarisation composite sur l’étanchéité composite KERDI
La structure porteuse présentant une pente en surface est protégée contre les infiltrations d'eau par une étanchéité composite Schlüter-KERDI collée avec un mortier-colle à prise hydraulique.
Le drainage composite Schlüter-DITRA-DRAIN se pose dans le mortier-colle entre l’étanchéité et le revêtement carrelé. Cela permet d'obtenir une ventilation sous toute la surface du revêtement supérieur, ce qui garantit un séchage/durcissement rapide et uniforme du mortier en couche mince.
Les tensions qui apparaissent sont neutralisées par la fonction de désolidarisation de Schlüter-DITRA-DRAIN.

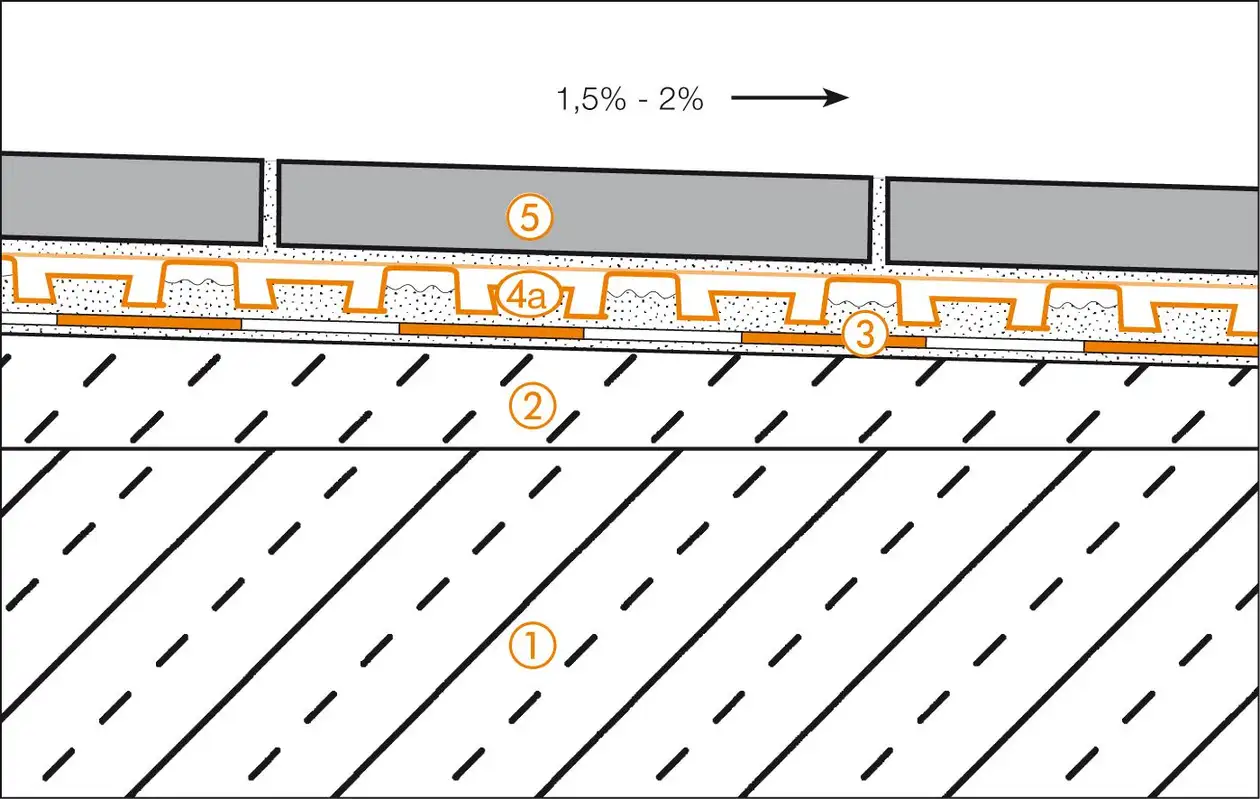

Structure de balcon A.2 Structure de revêtement à drainage composite sur étanchéité composite
- Dalle de béton en encorbellement
- Chape en pente Pour que la construction fonctionne, il faut une pente suffisante (1,5 à 2 %) pour permettre l’évacuation
- Étanchéité composite Schlüter-KERDI en polyéthylène, posée dans un mortier-colle. Collage bout à bout avec la colle d’étanchéité Schlüter-KERDI-COLL-L
- a) Natte de drainage composite Schlüter-DITRA-DRAIN 4 en polyéthylène, posée dans un mortier-colle, assurant les fonctions de drainage composite, de ventilation en sous-face et de désolidarisation composite
ou
b) Natte de drainage composite Schlüter-DITRA-DRAIN 8 spécialement conçue pour les grandes surfaces et les escaliers - Pose de carreaux céramiques/grès cérame ou pierres naturelles, également en grand format, avec un mortier-colle à prise hydraulique, résistant à l’eau et aux intempéries

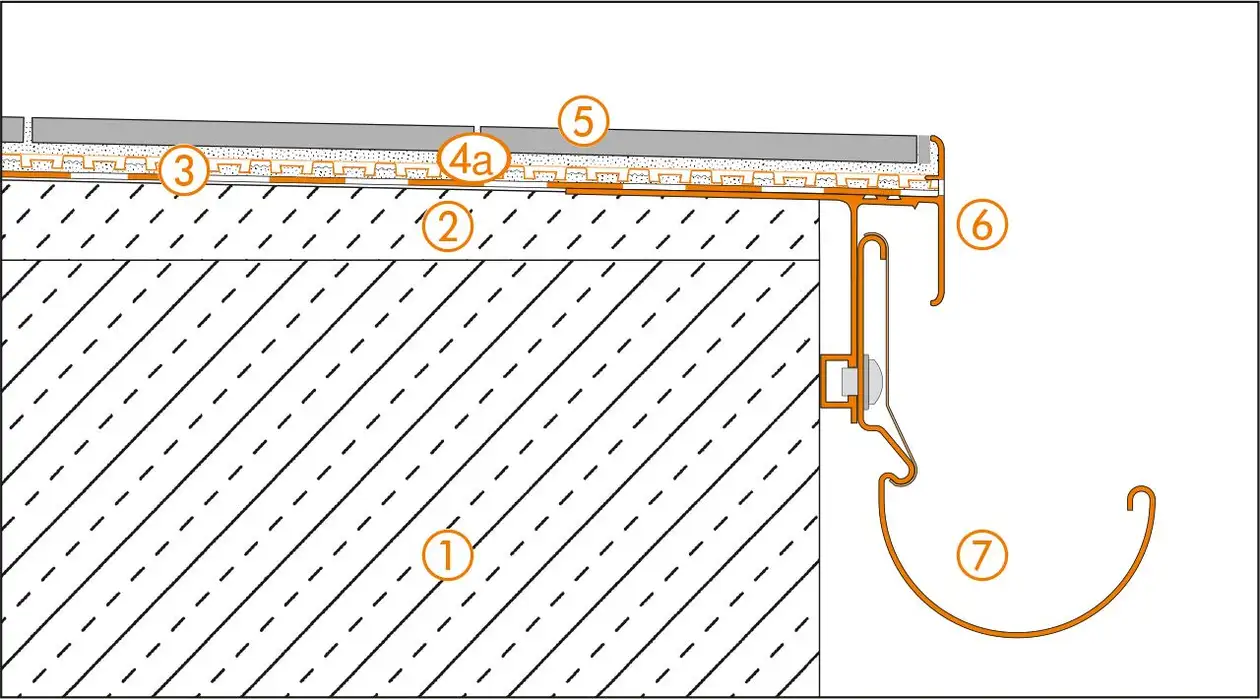

Détail de la rive 1
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Schlüter-KERDI
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-BARA-RTKE
Les fentes de drainage doivent rester libres - Schlüter-BARIN

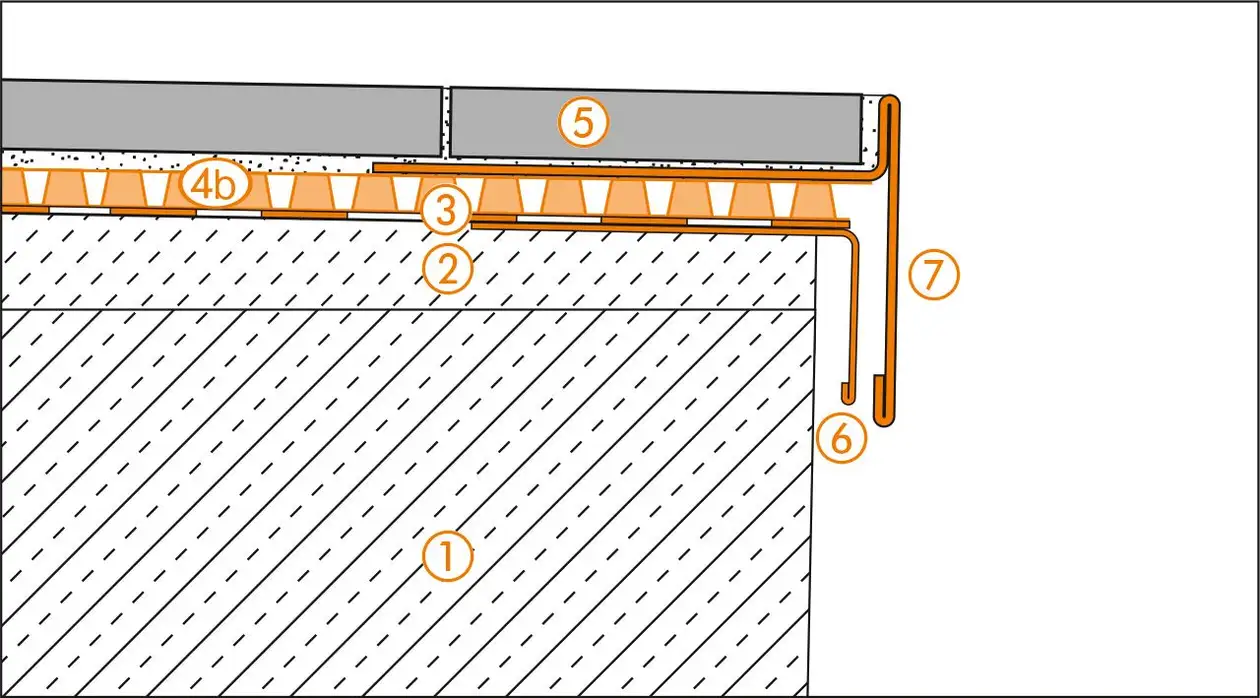

Détail de la rive 2
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Schlüter-KERDI
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-BARA-RW
- Schlüter-BARA-RT
Veiller à l'évacuation !

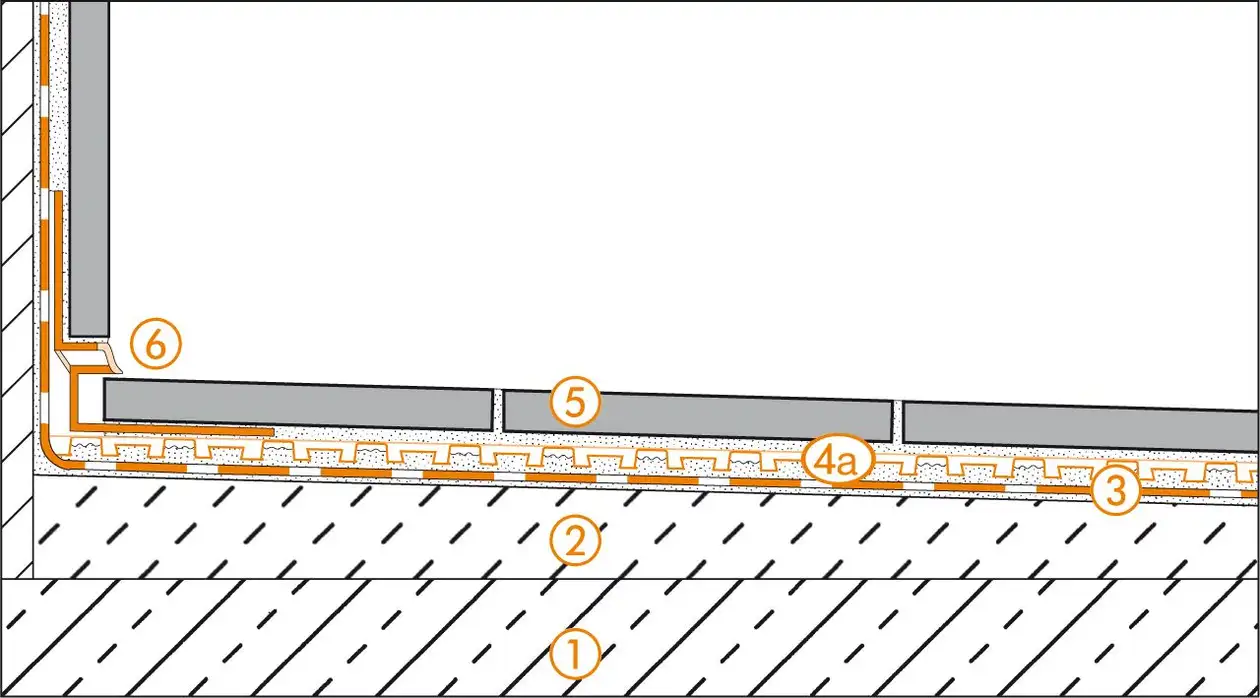

Liaison sol/mur
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Schlüter-KERDI
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Carreaux céramiques ou pierres naturelles
- Schlüter-DILEX-EKE
Évacuation de sol
- Dalle de béton en encorbellement
- Chape en pente (1,5–2 %)
- Schlüter-KERDI
- a) Schlüter-DITRA-DRAIN 4
- b) Schlüter-DITRA-DRAIN 8
- Carreaux céramiques ou pierres naturelles
- Schlüter-KERDI-DRAIN
Avaloir
