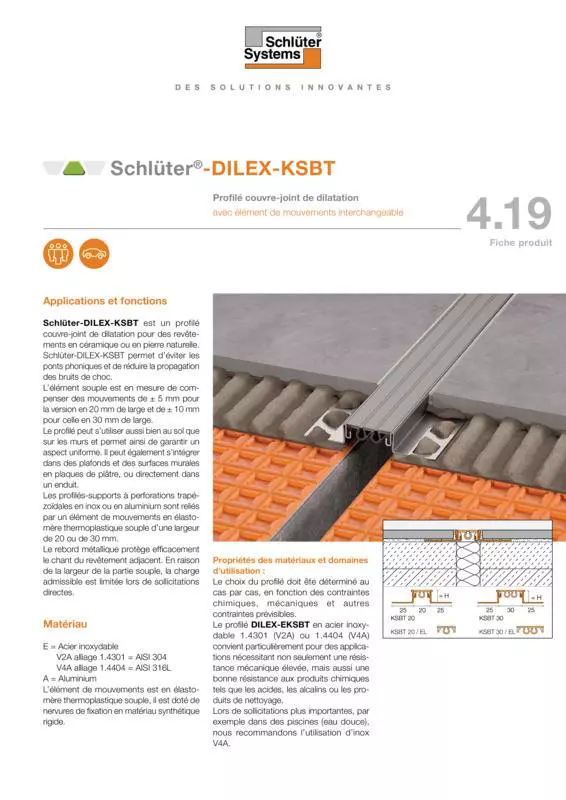

Schlüter-DILEX-KSBT  Profilé couvre-joint de dilatation avec protection des arêtes

Schlüter-DILEX-KSBT est un profilé couvre-joint de dilatation en aluminium ou en acier inoxydable V2A ou V4A, avec une zone de déformation interchangeable de 20 ou 30 mm de largeur en caoutchouc synthétique souple.


  • Passage de piétons
  • VL (véhicule léger)
Photo du produit DILEX-KSBT 1©Schlüter-Systems KG
Photo du produit DILEX-KSBT 2©Schlüter-Systems KG
Schéma en coupe DILEX-KSBT 1©Schlüter-Systems KG
zoom_out_map search
Photo du produit DILEX-KSBT 1
Photo du produit DILEX-KSBT 2
Schéma en coupe DILEX-KSBT 1

Informations générales sur les produits

Schlüter-DILEX-KSBT est un profilé couvre-joint de dilatation pour revêtements céramiques ou en pierre naturelle et ne nécessite aucun entretien.

DILEX-KSBT permet d’éviter les ponts phoniques et réduit la propagation des bruits de choc, p. ex. au niveau de paliers d’escaliers.

En cas de besoin, la découpe de la zone de mouvement permet de compenser des mouvements de ± 5 mm pour la version de 20 mm de large et de ± 10 mm pour celle de 30 mm de large.

Le profilé se pose aussi bien au sol qu’au mur, et s'intègre parfaitement dans les murs et plafonds en plaques de plâtre ou alors directement dans l’enduit ou la chape.

Les profilés-supports (avec ailettes de fixation à perforations trapézoïdales) sont disponibles en acier inoxydable ou en aluminium. Ils sont reliés par un élément de mouvements en élastomère thermoplastique souple d’une largeur de 20 mm ou 30 mm.

En cas de dégradation, l’élément de mouvements peut être remplacé.

Les ailettes protègent efficacement les bords des revêtements adjacents. La largeur de la zone de mouvements limite en quelque sorte la résistance aux charges ponctuelles appliquées sur la zone souple.

  1. Sélectionner Schlüter-DILEX-KSBT en fonction de l’épaisseur du carrelage.
  2. Déposer le mortier-colle à l’aide d’une spatule crantée aux endroits où le profilé doit être posé.
  3. Noyer les ailettes de fixation à perforations trapézoïdales du profilé Schlüter-DILEX-KSBT dans la couche de mortier-colle. Le positionnement du profilé doit correspondre exactement au tracé des joints du support.
  4. Recouvrir entièrement de mortier-colle l’ailette de fixation à perforations trapézoïdales. Déposer du mortier-colle sur l’aile verticale du profilé à l’aide d’une spatule tenue en biais.
  5. Noyer entièrement les carreaux adjacents au profilé et les ajuster de sorte que l’arête supérieure du profilé arrive au ras des carreaux (le profilé ne doit pas dépasser de la surface du revêtement et doit même être plutôt env. 1 mm plus bas). Les carreaux doivent adhérer sur toute leur surface le long du profilé. Veiller à toujours positionner un côté de carreau non découpé contre le profilé.
  6. Laisser un joint d’environ 2 mm entre les carreaux et le profilé, puis remplir ensuite cet espace avec du mortier-joint.
  7. Afin de pouvoir intégrer l’insert DILEX-KSBT 30/VE dans le profilé DILEX-KSBT 30, découper la zone souple le long de la rainure à l’aide d’un cutter.
    Appliquer du mortier-colle Schlüter-KERDI-FIX au verso de l’insert et l’enfoncer dans la rainure.
  8. Pour réaliser des joints en croix, découper les profilés de sorte que les ailettes de fixation à perforations trapézoïdales ne se superposent pas.
  • E = Acier inoxydable
    • V2A (alliage 1.4301) = AISI 304
    • V4A (alliage 1.4404) = AISI 316L
  • A = Aluminium

L’élément de mouvements est composé d’élastomère thermoplastique souple et d’étriers de blocage en caoutchouc rigide.

Propriétés des matériaux et domaines d’utilisation

Le choix du profilé doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles.

Schlüter-DILEX-EKSBT en acier inoxydable 1.4301 (V2A) ou 1.4404 (V4A) convient particulièrement pour des applications qui nécessitent non seulement une résistance mécanique élevée, mais aussi une bonne résistance aux produits chimiques tels que des produits acides ou alcalins ou des produits de nettoyage. Les contraintes chimiques attendues doivent donc être prises en considération, et détermineront le choix de l’alliage 1.4301(V2A) ou 1.4404 (V4A). En cas de sollicitations plus importantes, par exemple dans des piscines (eau douce), nous recommandons l’utilisation d’inox V4A (alliage 1.4404). L’acier inoxydable V4A ne résiste toutefois pas à tous les produits chimiques ; il est attaqué par des produits tels que l’acide chlorhydrique ou l’acide fluorhydrique ou par du chlore et des solutions alcalines à partir d’une certaine concentration.

Dans certains cas, ceci peut également concerner des bassins d’eau saline ou d’eau de mer. Il convient donc de définir au préalable les sollicitations prévisibles.

Le profilé Schlüter-DILEX-AKSBT en aluminium est sensible aux alcalins. En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium).

Il convient donc d’éliminer immédiatement les résidus de mortier-colle ou de mortier-joint au niveau des surfaces visibles et de ne pas recouvrir d’un film les revêtements fraîchement posés.

Le profilé doit être entièrement noyé dans la couche de contact avec le carreau afin d’éviter tout risque d’accumulation d’eau alcaline dans des cavités.

Schlüter-DILEX-KSBT 30/VE est un insert en U en acier inoxydable brossé. Elle sert à revaloriser l’apparence extérieure des profilés DILEX-KSBT 30, tout en stabilisant leur zone souple.

L’élément de mouvements de tout type de profilés DILEX-KSBT est en élastomère thermoplastique souple. Ce profilé résiste aux contraintes chimiques auxquelles sont généralement exposés les carrelages, ainsi qu’aux moisissures et aux bactéries. L’élément de mouvements résiste à des températures allant de -60 °C à +100 °C. L’élastomère thermoplastique peut être soudé pour l’aboutage des profilés.

Les raccords en croix DILEX-KSBT 20/K et 30/K sont disponibles en différentes couleurs et se mettent en œuvre en combinaison avec les profilés de mouvement DILEX-KSBT.

Les profilés Schlüter-DILEX-KSBT résistent aux moisissures et aux bactéries, et ne nécessitent aucun entretien particulier.

Le profilé-raccord en élastomère thermoplastique peut être remplacé ultérieurement. Les surfaces en acier inoxydable exposées à l’action de l’air ou à des produits agressifs doivent être régulièrement entretenues à l’aide d’un produit de nettoyage doux. Un nettoyage régulier permet non seulement de préserver l’aspect brillant de l’acier inoxydable, mais aussi de réduire les risques de corrosion. Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique.

Le contact avec d’autres métaux comme p. ex. l’acier normal est à éviter, car ceux-ci peuvent provoquer la formation de corrosion. Ceci est également valable lors de l’utilisation de spatules ou de paille de fer pour éliminer les résidus de mortier-colle.

Nous recommandons d’utiliser, si nécessaire, la pâte de nettoyage pour l’acier inoxydable Schlüter-CLEAN-CP ou équivalent.
