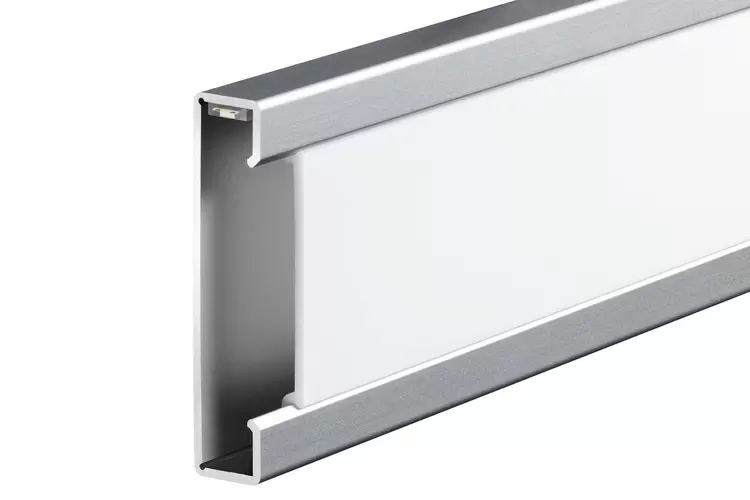

Schlüter-DESIGNBASE-QD est un profilé de plinthe haut de gamme destiné à de multiples applications

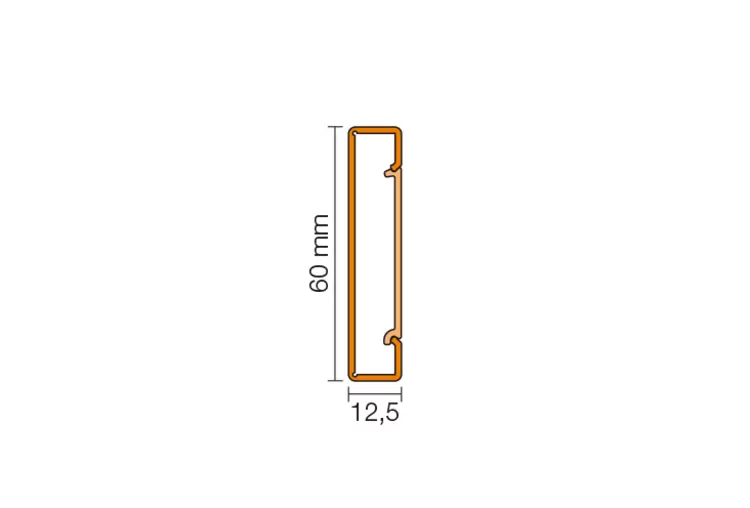

dans des surfaces murales. Il peut recevoir différents rubans à LED Schlüter-LIPROTEC-ES afin de réaliser un éclairage direct et est doté de deux surfaces visibles d'env. 10 mm de large et d'un espace libre de 39 mm de large.

Le diffuseur clipsé dans le profilé permet d'obtenir une répartition homogène de la lumière.

L'espace libre du profilé peut aussi accueillir d’autres matériaux décoratifs tels que des carreaux ou des éléments en bois.

Le ruban adhésif autocollant Schlüter-DESIGNBASE-HVL permet d'améliorer l'adhérence entre la surface lisse de l’aluminium et le carreau. Le profilé peut recevoir le câblage des rubans à LED.

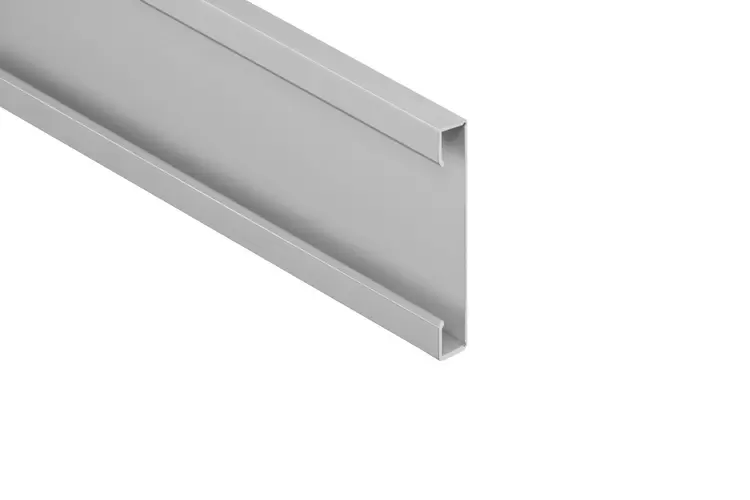

Le profilé DESIGNBASE-QD, avec sa surface visible de 60 mm, peut être également utilisé comme profilé de plinthe fermé pour le passage de câbles ou comme profilé de finition pour les plans de travail en combinaison avec Schlüter-KERDI-BOARD 38 mm.

DESIGNBASE-QD s'harmonise parfaitement avec les profilés des gammes QUADEC, RONDEC et DESIGNLINE.

Une pièce de finition assortie assure une liaison simple et soignée au niveau des angles rentrants et sortants et sert de capuchon de fermeture.

Les écrans de diffusion et rubans à LED peuvent être remplacés même après le montage.

Nota : pour la mise en œuvre du système, ainsi que pour l'implantation et le positionnement du câblage, se référer aux instructions de montage Schlüter-LIPROTEC correspondantes.

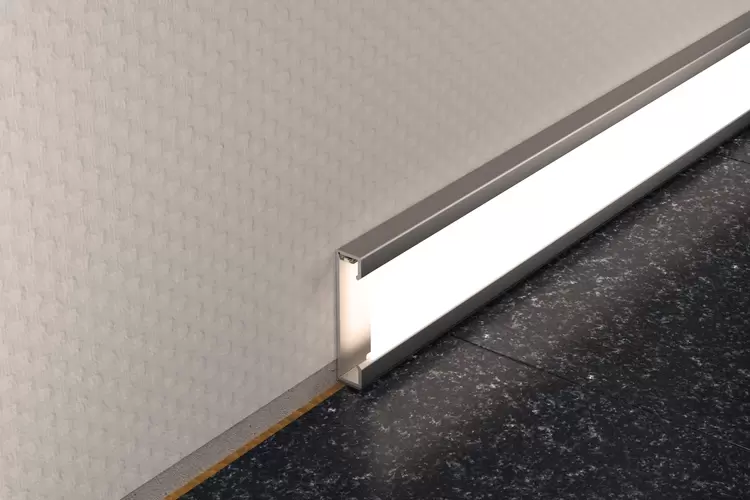

Profilé de plinthe avec éclairage et écran de diffusion Schlüter ou avec d'autres éléments décoratifs

A. Collage avec KERDI-FIX

1. Pour une utilisation avec éclairage, percer le profilé pour le passage de câbles et ébavurer l'orifice.
2. Schlüter-DESIGNBASE-QD se colle à l'aide de la colle de montage Schlüter-KERDI-FIX ou équivalent. Déposer un cordon de colle au dos du profilé à coller, puis coller celui-ci. Avant d'appliquer la colle de montage, il convient d'éliminer des surfaces de collage toutes les substances susceptibles de nuire à l'adhérence (par ex. graisses, etc.).
3. Éliminer l'excédent de colle à l'aide d'un produit de nettoyage approprié.

B. Collage avec du mortier-colle

1. Pour une utilisation avec éclairage, percer le profilé pour le passage de câbles et ébavurer l'orifice.
2. Avant la pose du ruban adhésif Schlüter-DESIGNBASE-HVL, nettoyer les surfaces de collage pour éliminer les substances susceptibles de nuire à l'adhérence (par ex. les graisses, etc).
3. Déposer du mortier-colle sur lmur aux endroits où DESIGNBASE-QD doit être collé puis appliquer le profilé.
4. Traiter les surfaces sensibles avec des matériaux et des outils ne provoquant pas de rayures ou de dégradations de la surface. Il convient d’éliminer immédiatement les résidus de mortier-colle ou de mortier-joint.

Montage de diffuseur Schlüter

Découper les écrans de diffusion à la longueur voulue et les clipser comme indiqué sur l'illustration.

Montage d’éléments décoratifs tels que des carreaux ou du bois

1. Pour la mise en oeuvre de carreaux, éliminer toutes les substances susceptibles de nuire à l’adhérence, (p. ex. des graisses, etc.) avant de mettre en place le non-tissé autocollant à l’intérieur.
2. Déposer du mortier-colle et y noyer les carreaux.

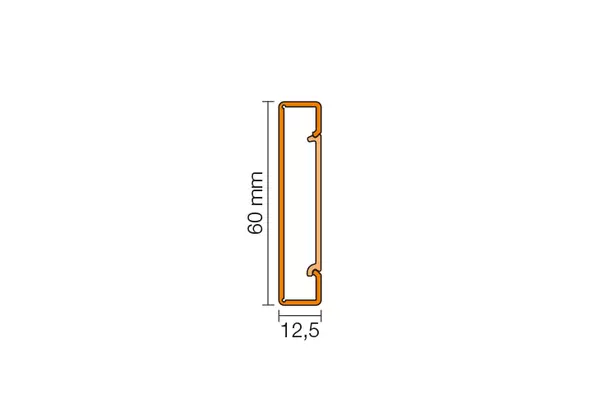

Profilé design avec surface visible de 60 mm

1. DESIGNBASE-QD se colle à l'aide de la colle de montage Schlüter-KERDI-FIX ou équivalent. Déposer un cordon de colle sur les retours de 10 mm puis positionner le profilé. Avant d'appliquer la colle de montage, il convient d'éliminer des surfaces de collage toutes les substances susceptibles de nuire à l'adhérence (par ex. graisses, etc.).
2. Éliminer l'excédent de colle à l'aide d'un produit de nettoyage approprié.

Profilé de finition pour Schlüter-KERDI-BOARD 38 mm

Schlüter-DESIGNBASE-QD se colle à l'aide de la colle de montage Schlüter-KERDI-FIX ou équivalent. Déposer un cordon de colle sur la face inférieure du profilé, puis positionner celui-ci. Avant d'appliquer la colle de montage, il convient d'éliminer des surfaces de collage toutes les substances susceptibles de nuire à l'adhérence (par ex. graisses, etc.).

Schlüter-DESIGNBASE-QD est disponible dans les matériaux suivants :

Profilé :

• AE = Alu. naturel anodisé mat
• AEEB = Alu. anodisé aspect acier inox. brossé

Diffuseur :

• PMMA = Polyméthacrylate de méthyle

Propriétés des matériaux et domaines d’utilisation

Le choix du profilé doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles.

Les informations suivantes sont uniquement d’ordre général.

Schlüter-DESIGNBASE-QD-AE/AEEB (aluminium anodisé) : l'anodisation protège la surface et la rend inaltérable dans le cadre d'une utilisation normale.

Pour remédier aux dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis.

Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures. L’aluminium est sensible aux produits alcalins. En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium). Il convient donc d’éliminer immédiatement les résidus de mortier-colle ou de mortier-joint au niveau des surfaces visibles et de ne pas recouvrir d’un film les revêtements fraîchement posés.

Les diffuseurs LIPROTEC sont constitués d'une matière plastique PMMA (polyméthacrylate de méthyle) légèrement structurée et translucide.

Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures. Éliminer immédiatement les résidus de mortier-colle ou de mortier-joint lors de la mise en œuvre.

Les alcools (par ex. alcool à brûler) et produits de nettoyage présentant plus de 5 % de tensioactifs peuvent endommager l'écran de diffusion.

Nota : Les profilés et les diffuseurs doivent être positionnés de façon à éviter tout risque d’accumulation d’eau à l’intérieur de ceux-ci.

Le léger échauffement provoqué par le ruban à LED inséré dans les profilés peut provoquer une différence de dilatation entre le profilé et le diffuseur.
