Schlüter-LIPROTEC-PB  Set pour escaliers

Notre set pour escaliers Schlüter-LIPROTEC-PB éclaire le centre de la marche, exactement là où c’est nécessaire. Il comprend tous les composants nécessaires pour la diffusion d'une lumière indirecte associée à un bandeau lumineux discret sur vos marches d'escalier. Nos modules LED sont en blanc neutre 4500 K. Ce set permet d'éclairer les escaliers comportant jusqu'à 15 marches. Le set pour marche individuelle LIPROTEC-PB 1 permet, si nécessaire, d'étendre l'installation jusqu'à 18 marches avec un seul câble d'alimentation.

Contenu du set :

  • 15 profilés pour bords d'estrades (LIPROTEC-PB)
  • 15 écrans de diffusion (LIPROTEC-PBD)
  • 1 câble de raccordement
  • 1 câble d’alimentation (LIPROTEC-ZZK)
  • 1 bloc d’alimentation (LIPROTEC-EKE)
  • 1 manuel d’installation/de montage

  • Disponible sous forme de set
  • Marches d'escalier
Photo du produit LIPROTEC-PB 1©Schlüter-Systems KG
Photo du produit LIPROTEC-PB 2©Schlüter-Systems KG
Schéma en coupe LIPROTEC-PB 1©Schlüter-Systems KG
Schéma en coupe LIPROTEC-PB 2©Schlüter-Systems KG
Illustration LIPROTEC-PB 1©Schlüter-Systems KG
zoom_out_map search
Photo du produit LIPROTEC-PB 1
Photo du produit LIPROTEC-PB 2
Schéma en coupe LIPROTEC-PB 1
Schéma en coupe LIPROTEC-PB 2
Illustration LIPROTEC-PB 1

Informations générales sur les produits

Schlüter-LIPROTEC-PB est un profilé pour marches d'escalier avec une surface visible de 25 mm de large. Il permet d'installer différents rubans LED Schlüter-LIPROTEC-ES

et de réaliser en combinaison avec les profilés Schlüter-TREP (sauf TREP-T) un éclairage de vos escaliers particulièrement esthétique.

Deux diffuseurs différents permettent de créer divers effets lumineux. L'écran de diffusion Schlüter-LIPROTEC-VBI permet de réaliser un éclairage indirect, du bord du profilé vers la marche, sur le revêtement carrelé adjacent.

Avec le diffuseur Schlüter-LIPROTEC-PBD, on observe, en plus de l'éclairage indirect, un éclairage direct sous forme de bandeau lumineux de 3 mm de large.

Le profilé peut recevoir le câblage des rubans à LED.

LIPROTEC-PB permet également de réaliser un éclairage direct ou indirect des chants de plans de travail.

Les profilés de la gamme Schlüter-LIPROTEC sont conçus de façon à permettre le remplacement des écrans de diffusion et des rubans LED même après le montage.

Des capuchons de fermeture adaptés font également partie de la gamme.

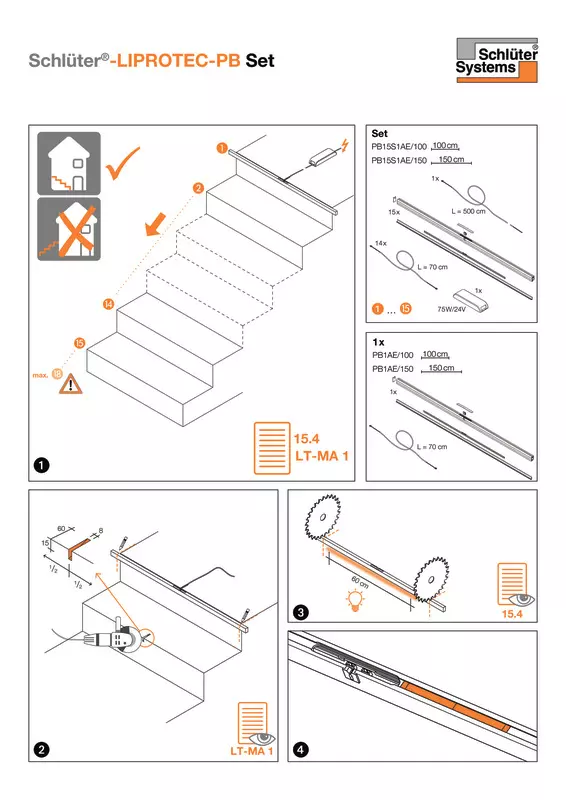

Nota : pour la mise en œuvre du système, ainsi que pour l'implantation et le positionnement du câblage, en particulier dans le cas des sets de la gamme LIPROTEC, se référer aux instructions de montage Schlüter-LIPROTEC correspondantes.

  1. Placer tout d'abord le revêtement à la hauteur voulue sur la contremarche (en retranchant la hauteur du profilé LIPROTEC-PB).
  2. Appliquer un mortier-colle adapté au niveau de l'arête, au-dessus de la contremarche.
  3. Le passage des câbles peut s'effectuer depuis l'extrémité du profilé ou par perçage à travers le profilé. Dans ce cas, il faut ébavurer l'orifice.
  4. Combler les cavités de LIPROTEC-PB avec un mortier-colle adapté, puis noyer le profilé dans la couche de mortier-colle au-dessus de la contremarche et ajuster le profilé. Dans ce cas, il faut tenir compte du passage des câbles.
    En cas de couches de colle plus épaisses dans la zone des bords, amincir éventuellement la colle en couche mince à durcissement hydraulique selon les recommandations du fabricant ou utiliser du mortier en couche moyenne.
    Remarque: Schlüter-LIPROTEC-PB ne doit être enfoncé dans le lit de colle que jusqu'à ce que le diffuseur mis en place reste accessible.
  5. Le profilé Schlüter-TREP choisi doit être mis en place conformément aux indications de la fiche produit correspondante et entièrement noyé dans le mortier-colle.
  6. Les angles doivent être réalisés en coupes d'onglet. Les raccords d'angles Schlüter-LIPROTEC-D/V seront utilisés pour l'assemblage au niveau des coupes d'onglet.

Schlüter-LIPROTEC-PB est disponible dans les matériaux suivants :

Profilé :

  • AE = Alu. naturel anodisé mat
  • AEEB = Alu. anodisé aspect acier inox. brossé

Diffuseurs :

  • PMMA = Polyméthacrylate de méthyle

Propriétés des matériaux et domaines d’utilisation

Le choix du profilé doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles.

Les informations suivantes sont uniquement d’ordre général.

Schlüter-LIPROTEC-PB-AE/-AEEB (aluminium anodisé) : sa surface est protégée par une couche d’anodisation qui, dans des conditions d’usage normales, ne subit plus de modification.

Pour remédier aux dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis.

Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures. L’aluminium est sensible aux produits alcalins. En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium). Il convient donc d’éliminer immédiatement les résidus de mortier-colle ou de mortier-joint au niveau des surfaces visibles et de ne pas recouvrir d’un film les revêtements fraîchement posés.

Les écrans de diffusion Schlüter-LIPROTEC sont constitués d'une matière synthétique thermoplastique PMMA (polyméthacrylate de méthyle) légèrement structurée et translucide.

Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures. Éliminer immédiatement les résidus de mortier-colle ou de mortier-joint lors de la mise en œuvre.

Les alcools (par ex. alcool à brûler) et produits de nettoyage présentant plus de 5 % de tensioactifs peuvent endommager le diffuseur.

Nota : les profilés et les diffuseurs doivent être positionnés de façon à éviter tout risque d'accumulation d'eau à l'intérieur.

Schlüter-LIPROTEC-PB ne nécessite pas d’entretien particulier. Ne pas utiliser de produits de nettoyage abrasifs sur les surfaces sensibles.

Pour remédier aux dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis.

Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique.

La faible chaleur dégagée par les rubans à LED insérés dans les profilés peut provoquer une dilatation entre le profilé et l'écran de diffusion utilisé.
