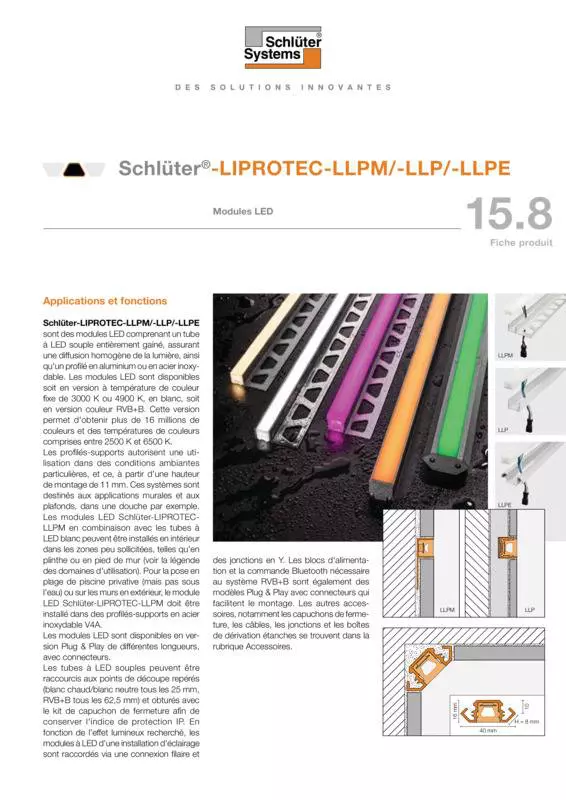

Schlüter-LIPROTEC-LLPM  Module LED

Schlüter-LIPROTEC-LLPM/-LLP/-LLPE sont des modules LED comprenant un tube à LED souple entièrement gainé, assurant une diffusion homogène de la lumière, ainsi qu'un profilé en aluminium ou en acier inoxydable. Les modules LED sont disponibles soit en version à température de couleur fixe de 3000 K ou 4900 K, en blanc, soit en version couleur RVB+B. Cette version permet d'obtenir plus de 16 millions de couleurs et des températures de couleurs comprises entre 2500 K et 6500 K.

Les profilés-supports autorisent une utilisation dans des conditions ambiantes particulières, et ce, à partir d’une hauteur de montage de 11 mm. Ces systèmes sont destinés aux applications murales et aux plafonds, dans une douche par exemple. Les modules LED Schlüter-LIPROTEC-LLPM en combinaison avec les tubes à LED blanc peuvent être installés en intérieur dans les zones peu sollicitées, telles qu'en plinthe ou en pied de mur. Pour la pose en plage de piscine privative (mais pas sous l'eau) ou sur les murs en extérieur, le module LED Schlüter-LIPROTEC-LLPM doit être installé dans des profilés-supports en acier inoxydable V4A.

Les modules LED sont disponibles en version Plug & Play de différentes longueurs, avec connecteurs.

Les tubes à LED souples peuvent être raccourcis aux points de découpe repérés (blanc chaud/blanc neutre tous les 25 mm, RVB+B tous les 62,5 mm) et obturés avec le kit de capuchon de fermeture afin de conserver l'indice de protection IP. En fonction de l’effet lumineux recherché, les modules à LED d’une installation d’éclairage sont raccordés via une connexion filaire et des jonctions en Y. Les blocs d'alimentation et la commande Bluetooth nécessaire au système RVB+B sont également des modèles Plug & Play avec connecteurs qui facilitent le montage. Les autres accessoires, notamment les capuchons de fermeture, les câbles, les jonctions et les boîtes de dérivation étanches se trouvent dans la rubrique Accessoires.

Schlüter LIPROTEC-LLPM

Le module LIPROTEC combiné au profilé-support , en aluminium anodisé ou en acier inoxydable (V4A), avec ailette de fixation à perforations trapézoïdales permet de réaliser des effets lumineux rectilignes en couleurs RVB+B. Pour la pose en plage de piscine privative (mais pas sous l'eau) et sur les murs en extérieur, nous recommandons le module LED Schlüter-DECO-SG en acier inoxydable V4A.

Le module LED blanc est disponible en hauteur de montage de 11 mm, ce qui lui permet d'affleurer au revêtement une fois intégré dans l’épaisseur d’un carrelage même au sol. Pour la version couleur RVB+B pour les murs et plafonds, le tube à LED dépasse du profilé de 3 mm environ.

(Voir aussi la fiche produit 2.16 Schlüter-DECO-SG).

1. La mise en œuvre du câble d'alimentation, du bloc d'alimentation ainsi que de la commande est décrite dans la notice d'installation.
2. Vérifier le bon fonctionnement des modules avant la mise en œuvre.
3. Tout d'abord, positionner le câble d'alimentation en fonction de la perforation pour le passage des câbles du profilé-support.
4. Retirer le tube à LED du profilé avant sa mise en œuvre. La pose des différents profilés est décrite dans les fiches produit correspondantes. Passer le raccordement du tube à LED à l'arrière du profilé-support dans la perforation prévue à cet effet, lors de la pose du profilé.
5. Lors d'une pose en zone humide immédiate, le tube LED à protection IP doit être raccourci aux endroits indiqués en angle à 45°. grâce à la pince à onglets Schlüter-PROCUT. S'assurer impérativement que le tube à LED est débranché du bloc d'alimentation lors de la découpe.

   Coller le capuchon de fermeture à l'aide de la colle d'étanchéité fournie dans le kit à l'endroit de découpe du tube à LED. Appliquer suffisamment de colle sur la surface de collage du capuchon de fermeture en silicone puis maintenir celui-ci pendant 30 secondes environ sur le tube à LED. Vérifier que le capuchon de fermeture adhère correctement au tube à LED. Enlever l’excédent de colle à l’aide d’un chiffon. Après environ 30 minutes de séchage, le capuchon de fermeture est fermement collé. Le tube à LED est étanche et peut être inséré dans le profilé-support.

6. Après la pose des profilés, raccorder le tube à LED à l'aide des connexions Plug & Play au câble d'alimentation et insérer celui-ci avec précaution dans le profilé-support.

Pose en zone humide

Lors de la pose de modules dans des zones humides (p. ex. dans les douches), utiliser une boîte de dérivation à encastrer Schlüter®-LIPROTEC-PZH avec collerette d’étanchéité Schlüter®-KERDI. Elle offre un espace destiné à garder une réserve de câble permettant de remplacer les modules LED Plug & Play si nécessaire. Pour la pose de la boîte de dérivation à encastrer, faire une découpe de 40 x 120 mm et d'une profondeur de 20 mm minimum dans le mur. Faire passer le câble de raccordement dans le dégagement prévu à cet effet. Veiller à ce que la gaine thermo-rétractable sur le câble de raccordement se trouve à proximité de la collerette d'étanchéité. Le passage de câbles est resserré à l'aide de deux serre-câbles fournis posés en croix pour le rendre étanche. Ensuite les serre-câbles doivent être recoupés. Poser la boîte de dérivation à encastrer dans la découpe créée et coller la collerette avec de la colle Schlüter®-KERDI-COLL-L lors de la réalisation de l’étanchéité. Le rectangle KERDI autocollant doit être mis en place de façon à fermer intégralement la boîte de dérivation. Une ouverture est à créer uniquement à l'endroit où doit se trouver plus tard le passage de câbles du tube à LED.

Nota : dans les zones humides, positionner la boîte de dérivation de manière à éviter toute accumulation durable d'eau à l'intérieur.

Installation au mur en extérieur

Lorsque Schlüter-LIPROTEC-LLPM est installé au mur en extérieur en vue de créer des effets lumineux, les modules LED ne doivent être utilisés qu'en longueur livrée (aucun découpage autorisé) et obligatoirement posés dans le profilé-support Schlüter-DECO-SG en acier inoxydable V4A. La température admissible de la surface du mur est comprise entre -20 à +65°C. Lors de la conception, prévoir un espace aux deux extrémités du module afin de permettre sa dilatation. Respecter la hauteur maximale de mise en œuvre suivant les instructions et règlements applicables.

Les composants liés à la commande du système ainsi que les blocs d'alimentation doivent obligatoirement être installés dans des zones protégées en intérieur. Concevoir le guidage des câbles vers le système LIPROTEC-LLPM de manière à garantir la protection contre les incendies en prenant en compte la structure du support ainsi que sa fonctionnalité. Prévoir, le cas échéant, des mesures d'étanchéité nécessaires. Veiller à pouvoir remplacer les modules LED le cas échéant.

Positionner Schlüter-LIPROTEC-LLPM de manière à exclure tout contact durable avec l'eau ou la neige.

La durée de vie (L70F10) des modules LED en extérieur (compte tenu des conditions atmosphériques et des conditions ambiantes) est de 20 000 heures.

Les modules Schlüter-LIPROTEC sont disponibles dans les matériaux suivants :

Profilés :

• AE = Alu. naturel anodisé mat
• EB = Acier inoxydable brossé (V4A), alliage 1.4404 = AISI 316L

Tube à LED :

• silicone fluoré, à réticulation platine, dureté Shore 60, indice de protection IP67

Propriétés des matériaux et domaines d’utilisation

Le choix du module LIPROTEC doit être déterminé au cas par cas en fonction des contraintes chimiques, mécaniques ou autres prévisibles. Les informations suivantes sont uniquement d’ordre général.

Aluminium anodisé : l'anodisation protège la surface et la rend inaltérable dans le cadre d'une utilisation normale.

L’aluminium est sensible aux produits alcalins.

En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium).

Il convient donc d’éliminer immédiatement les résidus de mortier-colle ou de mortier-joint au niveau des surfaces visibles et de ne pas recouvrir d’un film les revêtements fraîchement posés. Le profilé doit être entièrement noyé dans le mortier-colle afin d’éviter tout risque d’accumulation d’eau dans les cavités.

Acier inoxydable : il possède une résistance mécanique élevée et convient particulièrement pour les applications qui nécessitent une résistance aux produits chimiques et aux acides. Toutefois l’acier inoxydable d’alliage 1.4404 ne résiste pas à toutes les sollicitations chimiques. Il est attaqué p.ex. par l'acide chlorhydrique ou l'acide fluorhydrique ou par certaines concentrations de chlore et d'alcalins. Il convient donc de définir au préalable les sollicitations prévisibles.

Les modules LED non recoupés bénéficient d'un indice de protection IP67. Les capuchons de fermeture et la colle d'étanchéité joints aux modules LED permettent de conserver l'indice de protection IP67 en cas de découpe.

Les tubes à LED en silicone fluoré, à réticulation platine sont résistants aux salissures et bénéficient d'un degré de dureté Shore de 60.
