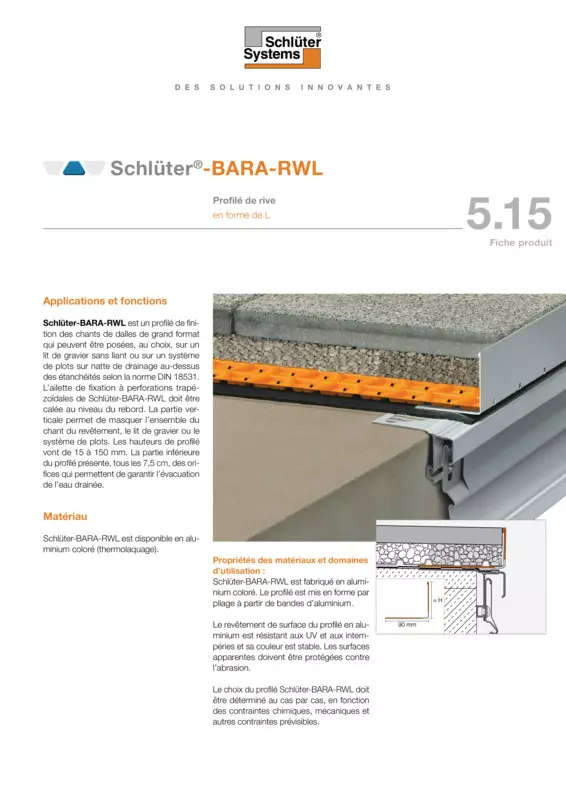

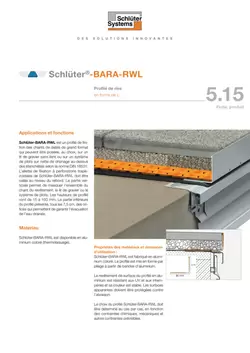

Schlüter-BARA-RWL

Profilé de finition à angle droit

Schlüter-BARA-RWL est un profilé de finition des chants de dalles de grand format qui peuvent être posées, au choix, sur un lit de gravier sans liant ou sur un système de plots sur natte de drainage au-dessus des étanchéités selon la norme DIN 18531.

BARA-RWL se pose sur la bande d'étanchéité avec l'ailette de fixation à perforations trapézoïdales au niveau du chant de la terrasse.

La partie verticale permet de masquer l’ensemble du chant du revêtement, le lit de gravier ou le système de plots. Des hauteurs de profilés de 15 à 150 mm permettent de réaliser tout type de bordure.

La partie inférieure du profilé présente, tous les 7,5 cm, des orifices qui permettent de garantir l’évacuation de l’eau drainée.

1. Sélectionner Schlüter-BARA-RWL en fonction de la hauteur de la structure à mettre en place. Des angles sortants préfabriqués font partie de la gamme. Les profilés et les angles doivent être aboutés en laissant un espace d’environ 5 mm pour permettre la dilatation due aux écarts de température. Cet espace sera recouvert par un raccord clipsable.
2. Avant de mettre en place la natte de drainage (Schlüter-TROBA ou Schlüter-TROBA-PLUS), poser le profilé de rive BARA-RWL avec l’ailette de fixation à perforations trapézoïdales sur l'étanchéité et, le cas échéant, l'aligner verticalement et horizontalement avec du mortier de ragréage.
3. 1. Lorsque BARA-RWL est utilisé comme profilé de retenue de gravier, tirer la couche de gravier en fonction de l’épaisseur du revêtement sous l’arête supérieure du profilé. Le lit de gravier ou de concassé doit être retenu en périphérie par une couche de liant. Poser ensuite librement les dalles grand format sur le lit de gravier égalisé.
   2. Lors de l’utilisation du profilé Schlüter-BARA-RWL comme profilé de rive en liaison avec des revêtements posés sur un système de plots, le profilé masque le chant. Les disques de coffrage Schlüter-TROBA-STELZ sont alors posés sur l’ailette de fixation à perforations trapézoïdales du profilé Schlüter-BARA-RWL. Poser ensuite librement les dalles grand format sur le système de plots.

Nota : afin d’assurer une parfaite évacuation de l’eau, veiller à ne pas obstruer les orifices d’évacuation de la natte de drainage ou les espaces libres entre les plots. ­

Schlüter-BARA-RWL est disponible en aluminium coloré.

Propriétés des matériaux et domaines d’application

BARA-RWL est en aluminium coloré, formé par pliage de bandes de tôle d’aluminium.

Le revêtement du profilé en aluminium est résistant aux UV et aux intempéries et sa couleur est stable. Les surfaces apparentes doivent être protégées contre l’abrasion.

Le choix du profilé Schlüter-BARA-RWL doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles.
