Schlüter®-DESIGNBASE-CQ se met en œuvre au mur comme suit, à l’aide des cales et des vis contenues dans le set :

1. Poser les cales au sol, devant la paroi, et positionner le support plastique dessus.

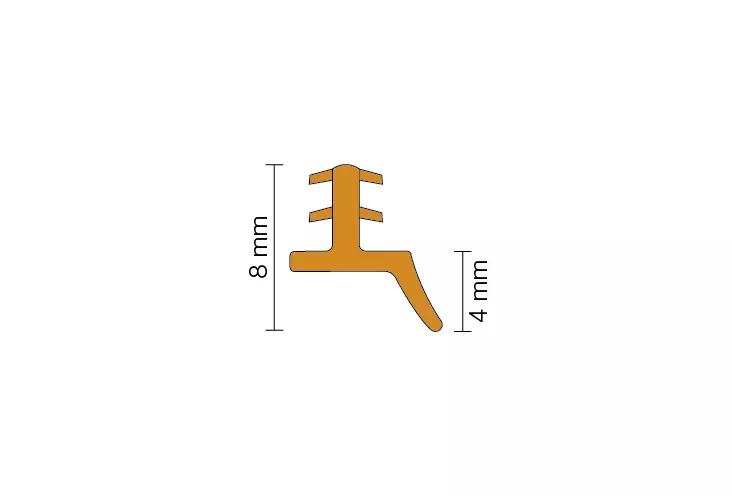

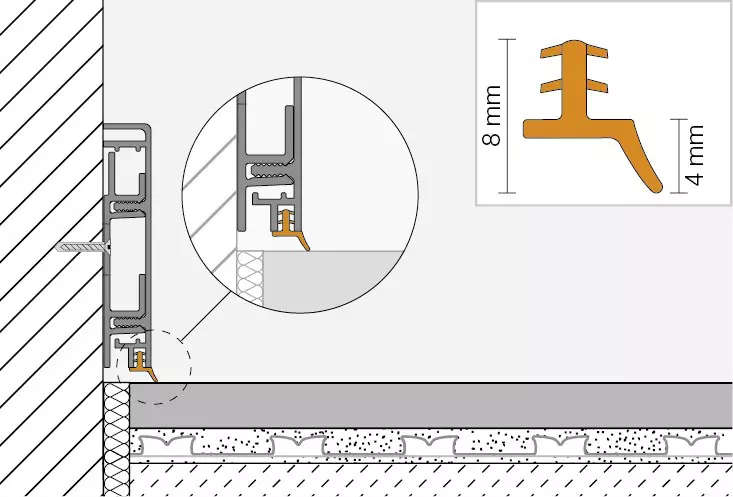

2. En cas d’utilisation de la lèvre d’étanchéité Schlüter®-DESIGNBASE-CQ/Z au sol, il convient de superposer deux cales. La lèvre d’étanchéité peut également être montée sur la partie supérieure du profilé pour la finition murale (voir figure 6).
3. Reporter au crayon sur le mur la position des orifices de fixation du support plastique. Puis percer le mur, à l’aide d’une mèche de Ø 6 mm, sur une profondeur de 40 mm afin de mettre en place les chevilles fournies.
   Nota : En option, le montage du profilé support peut également être effectué sans réglage en hauteur via la rainure de guidage.
4. Le profilé Schlüter®-DESIGNBASE-CQ peut être combiné avec un profilé pour joint creux, disponible en accessoire : Schlüter®-DESIGNBASE-CQ/SG.
   Une encoche est prévue au dos du support pour la mise en place de cet accessoire. En outre, il peut être fixé au niveau du mur avec la colle de montage Schlüter-KERDI-FIX.
   Les excédents de colle doivent être immédiatement éliminés à l'aide d'un nettoyant approprié.
5. La lèvre d’étanchéité DESIGNBASE-CQ/Z, lorsqu’elle est utilisée, doit être mise en place sur la partie aluminium du profilé Schlüter®-DESIGNBASE-CQ avant que celle-ci ne soit fixée sur son support plastique.
   Lors de la mise en place de la lèvre d'étanchéité dans un angle, il faut la laisser un peu plus longue dans la zone des profilés qui convergent. Ensuite, la partie supérieure de la lèvre d'étanchéité doit être évidée d'environ 10 mm pour chaque côté à l'aide d'un cutter et la partie inférieure de la lèvre d'étanchéité doit être coupée à 45 l'une par rapport à l'autre.
6. Retirer les cales situées sous le profilé et clipser la partie aluminium du profilé sur son support plastique.
7. Lorsqu’une pièce d’angle est nécessaire, celle-ci est insérée latéralement dans le profilé.
