Schlüter-KERDI-BOARD-WS  Set lavabo pour robinetteries sur plan

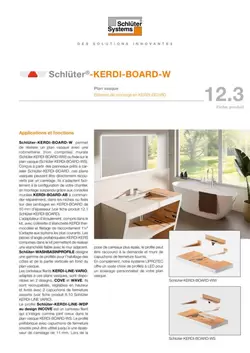

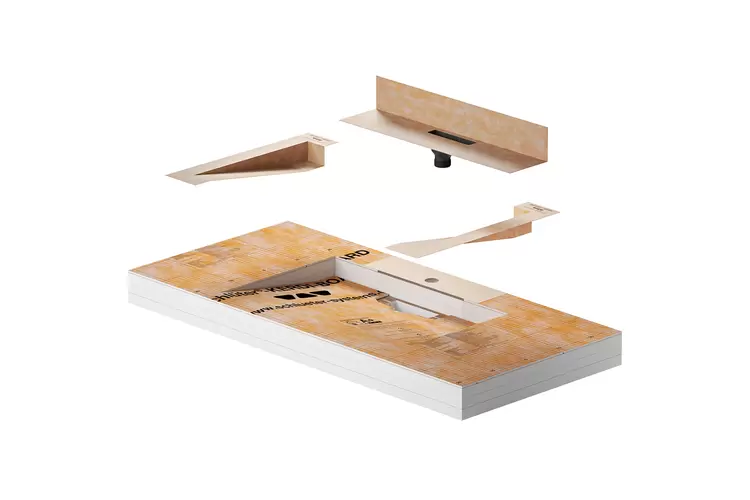

Schlüter-KERDI-BOARD-WS et -WW sont des éléments de montage préfabriqués pour la réalisation de lavabos individuels avec une robinetterie (non comprise) murale (Schlüter-KERDI-BOARD-WW) ou fixée sur le lavabo (Schlüter-KERDI-BOARD-WS). Conçus à partir des panneaux prêts à carreler Schlüter-KERDI-BOARD, ces lavabos peuvent être directement revêtus de carreaux en couche mince. Ils s'adaptent facilement à la configuration de votre chantier, en montage suspendu grâce aux consoles murales KERDI-BOARD-AB à commander séparément, dans les niches ou fixés sur des pieds en KERDI-BOARD de 50 mm d'épaisseur. (Voir la fiche technique correspondante 12.1) L'adaptateur à filtage, compris dans le set, avec collerette d'étanchéité KERDI thermocollée et filetage de raccordement 11/4" s'adapte aux siphons les plus courants. Les éléments d’angle préfabriqués KERDI-KERS compris dans le set permettent de réaliser une étanchéité fiable avec le mur adjacent.

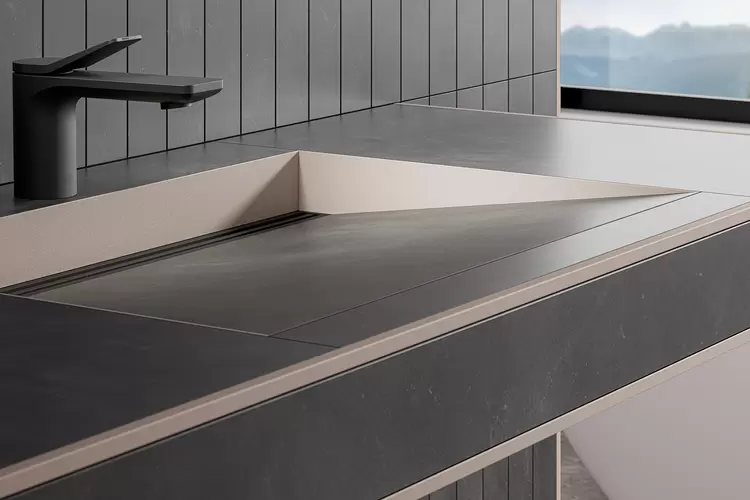

Schlüter-WASHBASINPROFILE sont des produits en plusieurs parties pour l'habillage optionnel des flancs latéraux du lavabo, ainsi qu'un profilé de finition pour la partie frontale de la version lavabo WS, qui peut être utilisé comme alternative aux carreaux lors du carrelage du lavabo.

Les caniveaux filants KERDI-LINE-VARIO, adaptés à ces lavabos, sont disponibles en deux designs, COVE et WAVE. Ils sont recoupables, réglables en hauteur et livrés avec 2 capuchons de fermeture assortis. (Voir la fiche technique correspondante 8.10)

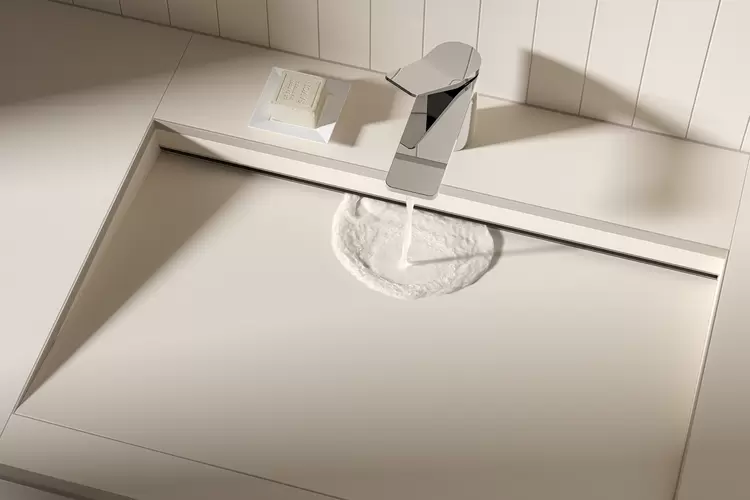

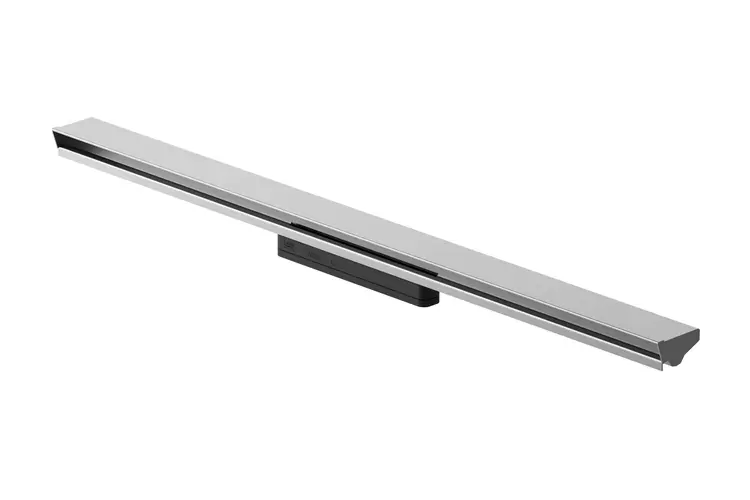

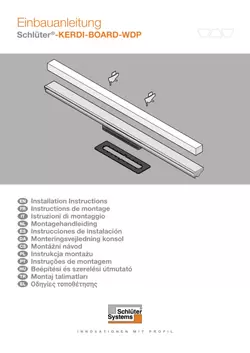

Le profilé Schlüter-KERDI-LINE-WDP au design INCOVE est un caniveau filant qui s'intègre comme joint creux dans le lavabo KERDI-BOARD-WS. Le profilé préfabriqué avec capuchons de fermeture soudés peut être utilisé jusqu'à une épaisseur de carrelage de 11 mm. Lors de la pose de carreaux plus épais, le profilé peut être raccourci de manière variable et muni de capuchons de fermeture fournis.

En complément, notre système LIPROTEC offre un vaste choix de profilés pour un éclairage personnalisé de votre lavabo.

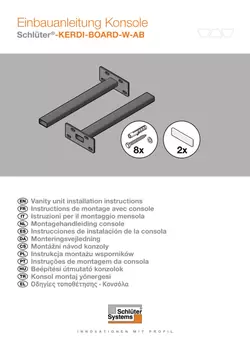

Montage suspendu du lavabo KERDI-BOARD-WS à l'aide de consoles murales disponibles en option :

Attention : le support de fixation doit être plan, d'aplomb et adapté à une transmission des charges suffisante.

1. Le KERDI-BOARD-WS s'adapte à la configuration de votre chantier (voir fiche technique).
2. Les orifices de perçage doivent être marqués à l’aide du gabarit de perçage fourni.
3. Le lavabo doit être enduit à l’arrière d’une quantité suffisante de colle de montage KERDI-FIX et emboîté sur les consoles de manière à obtenir une liaison par adhérence avec le mur.
4. L’étanchéité est assurée par le collage des pièces de raccord KERDI-KERS comprises dans le set avec la colle d’étanchéité KERDI-COLL-L (non comprise).
5. L’adaptateur d’écoulement est ensuite collé avec KERDI-FIX dans la zone prévue à cet effet.

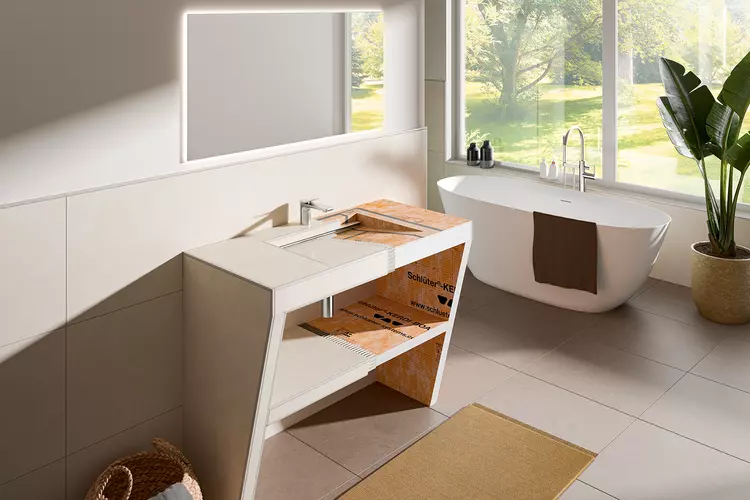

KERDI-BOARD-WS - Installation sur pieds et montage en niche :

1. Définir les hauteurs d'installation selon la fiche technique.
2. Le lavabo KERDI-BOARD s'adapte à la configuration de votre chantier. Pour une installation autonome, on utilise deux pieds en KERDI-BOARD d'au moins 50 mm d'épaisseur, qui peuvent être placés à gauche et à droite du lavabo et le fond du lavabo.
3. Il n'est pas nécessaire de tenir compte du siphon, car la tubulure de drainage est suffisamment éloignée du mur.
4. Les éléments sont assemblés entre eux par adhérence à l'aide de la colle de montage KERDI-FIX contenue dans le set. Les pièces de remplissage fournies sont placées dans les cavités prévues pour la fixation de la console.
5. L'étanchéité est réalisée en augmentant la quantité de colle d'étanchéité Schlüter KERDI-COLL-L (non comprise dans la livraison). L’adaptateur d’écoulement est ensuite collé avec KERDI-FIX dans la zone prévue à cet effet.
6. En cas de montage en niche, il faut prévoir un appui minimum de 20 mm sur toute la largeur du lavabo.
7. Avant de poser le carrelage, il est recommandé de travailler le carrelage au niveau de la robinetterie et de percer un trou adapté à l'aide d'une couronne de forage diamantée (non fournie).

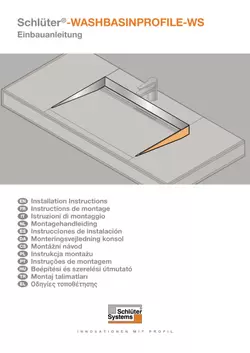

Schlüter-WASHBASIN - Mise en œuvre des cales de pente pour KERDI-BOARD-WS :

1. Commencer par appliquer un mortier-colle approprié et coller un carreau au niveau de la robinetterie. Avant de poser le carrelage, il est recommandé de travailler le carrelage au niveau de la robinetterie et de percer un trou adapté à l'aide d'une couronne de forage diamantée (non fournie).
2. Coller le WASHBASIN-R dans le mortier-colle encore humide sur le côté frontal et l'aligner sur le carreau supérieur.
3. Poser les carreaux sur le support et appuyer légèrement pour assurer une bonne adhérence.
4. Les profilés WASHBASIN-S doivent être enfoncés dans la colle à carrelage encore humide sur les surfaces latérales et soigneusement alignés de manière à ce que celles-ci soient droites et planes.
5. Veiller à ce que le bord supérieur du profilé affleure la surface du carreau situé au-dessus.
6. Carreler les surfaces restantes du lavabo.

Schlüter-KERDI-LINE-INCOVE - Mise en œuvre du profilé pour KERDI-BOARD-WS :

1. Placer le profilé d'évacuation INCOVE sans mortier-colle dans sa position finale dans la bague de fixation en hauteur afin de déterminer les dimensions pour le carrelage de sol.
2. Si le carreau choisi a une épaisseur > 11 mm, le profilé doit être raccourci en conséquence et les capuchons de fermeture fournis doivent être montés des deux côtés.
3. Le profilé d'évacuation INCOVE doit être collé avec du mortier-colle.
4. Les bandes XPS fournies doivent être collées sur la face supérieure du profilé à l'aide du ruban adhésif double face déjà posé.
5. Les carreaux de sol doivent être solidement installés avec une colle à carreaux appropriée.
6. Carreler les surfaces restantes du lavabo.

Remarque :

Le profilé d'évacuation Schlüter-INCOVE n'est pas compatible avec les profilés avec pente Schlüter.

En cas d'utilisation du profilé d'évacuation COVE et WAVE, observer les indications de mise en œuvre de la fiche technique 8.10.

Les Schlüter-KERDI-BOARD-WS et -WW sont des panneaux fabriqués en sandwich et se composent de quatre couches de mousse de polystyrène extrudée-XPS d'une épaisseur de 28 mm, 2 x 25 mm et 5 mm (KERDI-BOARD-WW) ou 28 mm, 27 mm, 25 mm et 5 mm (KERDI-BOARD-WS). Les deux faces des panneaux de 28 et de 5 mm sont pourvues des deux côtés d'un matériau de renforcement spécial sans ciment et d'un tissu non-tissé assurant un ancrage efficace du mortier-colle en couche mince. Une trame de découpe de 10 x 10 mm y est imprimée. Les panneaux sont collées entre eux par adhérence. Une plaque de renfort permet de fixer la robinetterie sur KERDI-BOARD-WS.

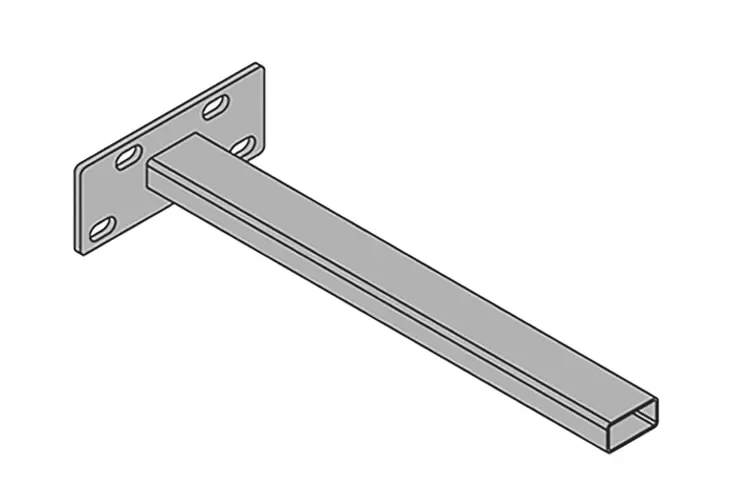

Les consoles se composent d'une collerette de 6 mm d'épaisseur et d'un profilé rectangulaire de 50 x 25 x 2 mm solidement soudé. Les deux parties sont en acier de construction galvanisé 235JR.

L'adaptateur de raccordement est en polypropylène (PP) à haute résistance aux chocs.

La collerette KERDI collée en usine à l’adaptateur et assurant le raccordement à l'étanchéité composite, ainsi que les pièces d'angle KERDI-KERS pour le raccordement à l'étanchéité composite sont en polyéthylène.

Le dos du profilé est doté d'un non-tissé pour l'ancrage dans le mortier-colle et la surface visible est en acier inoxydable V4A brossé ou en aluminium finition structurée.

Le profilé INCOVE et les capuchons de fermeture sont en acier inoxydable (alliage n° 1.4404 = AISI 316L) avec une surface brossée.

Propriétés des matériaux et domaines d’application :

La surface des lavabos Schlüter-KERDI-BOARD est imperméable et résiste aux principales sollicitations chimiques auxquelles sont exposés les revêtements céramiques. Dans les zones nécessitant une étanchéité, celle-ci peut être réalisée en liaison avec Schlüter-KERDI ou -KERDI-BOARD.

Les lavabos KERDI-BOARD sont plans, ne se déforment pas, même en cas d'exposition unilatérale à la température ou à l'humidité. Ils sont résistants au vieillissement et présentent une grande stabilité. Ils conviennent à de nombreuses applications. Il convient de vérifier au préalable que les supports sont stables et adaptés à l’application voulue.

Les consoles murales peuvent être utilisées de différentes manières, par exemple dans la salle de bains comme solution pratique pour économiser de l'espace et créer une apparence bien rangée. Les lavabos KERDI-BOARD peuvent également être fixés au mur pour créer des installations sans obstacle.

Ils sont fabriqués à partir de matériaux robustes et se caractérisent par une grande stabilité et durabilité.

Remarque :

Après l'installation et le revêtement avec du carrelage ou des revêtements en pierre naturelle, les lavabos KERDI-BOARD-WS et -WW peuvent supporter une charge allant jusqu'à 50 kg dans n'importe quelle variante d'installation.

Les profilés avec pente WASHBASIN sont disponibles dans de nombreuses finitions. Les contraintes chimiques et mécaniques doivent être déterminées au cas par cas. Les informations suivantes sont uniquement d’ordre général.

La surface TS du profilé WASHBASIN S et R (alu. finition structurée) présente un aspect naturel. L’aluminium est prétraité et recouvert d’une laque polyuréthane en poudre appliquée par pulvérisation. Le revêtement est résistant aux UV et aux intempéries et sa couleur est stable. Les surfaces apparentes doivent être protégées contre les risques d’abrasion ou de rayures.

Le profilé WASHBASIN S et R en acier inoxydable V4A (alliage n° 1.4404 = AISI 316L) avec surface brossée convient particulièrement lorsque des sollicitations mécaniques élevées ou des sollicitations chimiques particulières sont prévisibles.

Toutefois, l’acier inoxydable de qualité 1.4404 ne résiste pas à tous les produits chimiques. Il est attaqué par l’acide chlorhydrique et l’acide fluorhydrique, ainsi que par le chlore ou des solutions alcalines, que l'on peut retrouver dans certains produits de nettoyage ou dans les piscines. Il convient donc de définir au préalable les sollicitations prévisibles.

L'acier inoxydable brossé du profilé d'évacuation KERDI-LINE-INCOVE V4A (alliage n° 1.4404 = AISI 316L) convient particulièrement pour des applications qui nécessitent non seulement une résistance mécanique élevée, mais aussi une bonne résistance aux produits chimiques, tels que les acides, les alcalins et les produits de nettoyage. (autres propriétés voir WASHBASIN-PROFIL en acier inoxydable brossé V4A)
