Schlüter-KERDI-LINE est un système d'évacuation linéaire en plusieurs parties pour la réalisation de douches à l'italienne avec revêtement céramique, en pierre naturelle ou autre.

Schlüter-KERDI-LINE-H avec sortie horizontale est doté d'un siphon intégré dans le corps de siphon. Hauteur des supports de caniveau :

• DN 40 (40 mm) = 78 mm
• DN 50 (50 mm) = 97 mm

Pour KERDI-LINE-H 50 et -H 40, le corps de caniveau est inséré dans le support de caniveau en polystyrène de forme adéquate pour un montage simple et rapide. Pour KERDI-LINE-V, -H 50 G2 et KERDI-LINE-F, le corps de caniveau et le support de caniveau sont solidaires pour des raisons de guidage de l'évacuation.

KERDI-LINE peut s'utiliser indifféremment pour un montage au centre de la douche ou le long d’un mur.

Autres caractéristiques techniques :

• Débit pour 2 cm de hauteur d'accumulation d'eau : 0,5 l/s (DN 40) et 0,6 l/s (DN 50)
• Hauteur de garde d’eau : 25 mm (DN 40) et 30 mm (DN 50)
• Largeur de la grille avec cadre : 74 mm (DN 40 / DN 50)

Longueur du caniveau KERDI-LINE-H, -H 50 G2 et -V, -VS, -V 50 G2 :

• de 50 cm à 180 cm (VOS = excentré de 70 à 120 cm), par tranches de 10 cm

La périphérie du caniveau est recouverte d’une collerette KERDI collée en usine.

Elle assure le raccordement du corps de caniveau en acier inoxydable V4A à l’étanchéité composite, tant au niveau du sol que des murs.

Vous réaliserez ainsi, en combinaison avec les nattes Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT sans câble ou avec les panneaux Schlüter-KERDI-BOARD ainsi qu'avec les colles correspondantes Schlüter-KERDI-COLL-L ou Schlüter-KERDI-FIX, des systèmes d'étanchéité composite certifiés avec caniveau.

Nota : les caniveaux et cadres Schlüter-KERDI-LINE doivent être montés à l'aide de mortier-colle. Toute utilisation de mastic sanitaire est interdite au niveau des caniveaux, cadres et grilles.

KERDI-LINE satisfait à la norme allemande relative aux systèmes d'étanchéité DIN 18534 et dispose, en liaison avec les systèmes Schlüter susmentionnés, d’un agrément technique général (abP, procédure d’homologation imposée en Allemagne).

Pour la classification de résistance à l'humidité d'après l'agrément technique général, se reporter aux fiches techniques correspondantes. Au regard de la directive ETAG 022 (étanchéité composite), KERDI-LINE est un composant d'un système nécessitant un agrément technique européen (ETA, European Technical Assessment). Les produits Schlüter précités, testés en liaison avec KERDI-LINE, ont reçu le label CE.

Schlüter-KERDI-LINE-GTO est un siphon comprenant un clapet anti-retour en silicone. Il peut être utilisé à la place du siphon en deux parties et empêche l'accumulation d'odeurs qui peut se produire dans les systèmes d'évacuation rarement utilisés (dans les salles de bains des invités, les résidences secondaires, etc.) lorsque le siphon se dessèche. Avec un débit de 0,4 l/s (selon DIN EN 1253), le siphon avec clapet anti-retour peut également y être mis en œuvre de manière durable et, le cas échéant, contrecarrer une aération insuffisante dans le système d'écoulement (ne convient pas pour KERDI-LINE-F/-VS/-VOS).

Remarque :

KERDI-LINE-H et -V combinés au receveur avec pente approprié Schlüter-KERDI-SHOWER-L avec collerette d'étanchéité KERDI intégrée (voir fiche produit 8.8) peuvent être mis en œuvre en tant que systèmes complets. La réalisation d'une chape avec forme de pente est également possible. La surface de la chape doit être recouverte de l'étanchéité Schlüter-KERDI (voir fiche produit 8.1), ou de la protection à l'eau DITRA (voir fiche produit 6.1) ou DITRA-HEAT sans câble (voir fiche produit 6.4).

Les profilés Schlüter-SHOWERPROFILE-S et -R (voir fiche produit 14.1) permettent de réaliser facilement les liaisons sol/murs. Le profilé SHOWERPROFILE-S avec pente assure la transition avec le sol ou les murs. L'étanchéité des murs adjacents doit être réalisée à l'aide de Schlüter-KERDI (voir fiche produit 8.1) ou de Schlüter-KERDI-BOARD (voir fiche produit 12.1).

Protection acoustique

Pour le respect des normes de protection acoustique DIN 4109, VDI 4100, ÖNORM B 8115-2 et SIA 181, les dalles d’isolation phonique Schlüter-KERDI-LINE-SR satisfont, dans les configurations testées avec KERDI-LINE-H 40 et -H 50, aux exigences relatives aux bruits de choc, aux bruits des installations et aux bruits d’utilisation. Pour plus d'informations, veuillez consulter la base de planification KERDI-LINE-SR.

Vous trouverez ci-dessous la description des étapes de mise en oeuvre des caniveaux.

Montage en cas de faible hauteur de réservation disponible :

KERDI-LINE-H, -H 50 G2 et -F sont destinés à une évacuation horizontale. KERDI-LINE-F, en particulier, convient particulièrement pour la rénovation en raison de sa faible hauteur de montage de seulement 60 mm. Lorsque la mise en œuvre d'une évacuation verticale est possible, KERDI-LINE-V permet de limiter la hauteur d'encombrement à 24 mm.

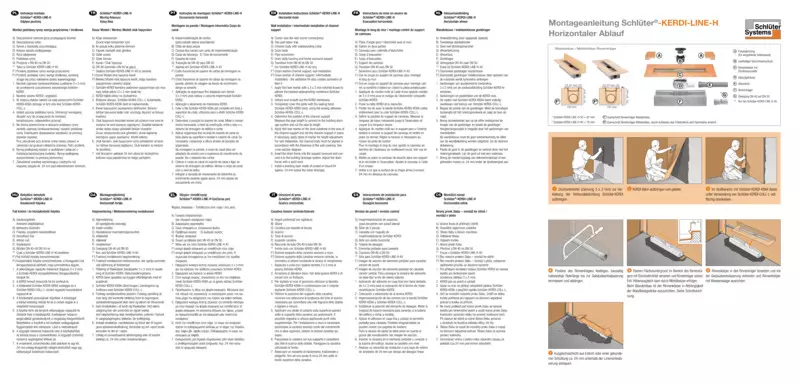

Schlüter-KERDI-LINE-H

Évacuation horizontale

1. Poser le support de caniveau sur un support plan à l'aide d'un niveau. Compenser les défauts de planéité ou les différences de hauteur à l'aide de plots de mortier suffisamment rapprochés ou d'une chape.

   Pour un montage le long du mur, ajuster le support de caniveau en fonction de l'épaisseur du revêtement mural.

   Pour un montage au centre de la douche, coller la bande en polystyrène fournie sur le côté le plus fin du support de caniveau afin d'obtenir une symétrie.

   Nota : pour améliorer la protection phonique dans la zone de douche, poser la dalle de protection acoustique contre les bruits de choc KERDI-LINE-SR et positionner une bande d'isolation périphérique le long des parties verticales.

   Les dalles d'isolation phonique doivent être posées bord à bord sur le support plan et stable. Veiller à ce que le côté imprimé soit orienté vers le haut. Afin d’éviter les ponts phoniques, il est nécessaire de recouvrir les raccords de dalles à l’aide de la bande de pontage Schlüter-DITRA-SOUND-KB.

   Se reporter à la documentation « Base de planification » pour plus de détails sur la mise en œuvre des systèmes testés et conformes aux exigences de protection acoustique des normes et réglementations correspondantes, pour l’Allemagne, l’Autriche et la Suisse.

2. Mettre ensuite en place le corps de caniveau dans son support avec le tuyau d’évacuation découpé à la longueur voulue, et raccordé à l’évacuation du bâtiment (à la charge du plombier).

   Procéder ensuite à un contrôle d'étanchéité.

3. Le receveur avec pente Schlüter-KERDI-SHOWER-LT/-LTS est ensuite posé contre le caniveau KERDI-LINE-H, sur un support suffisamment porteur. Le receveur arrivera à fleur du bord supérieur du support de caniveau (voir fiche technique du produit 8.8).

   Il est également possible de réaliser une forme de pente arrivant à fleur du bord supérieur du support de caniveau.

4. Coller la collerette KERDI sur l'étanchéité de surface à l'aide de la colle KERDI-COLL-L (voir fiche produit 8.4) et d'un peigne de 3 x 3 x 3 ou 4 x 4 x 4 mm, et maroufler soigneusement.

   Respecter le temps d’utilisation du mortier-colle. Réaliser également les liaisons sol/murs à l'aide des bandes de pontage KERDI et de la colle KERDI-COLL-L.

Les corps de caniveau jusqu'à 120 cm de long sont en acier inoxydable V4A (alliage 1.4404 = AISI 316L) embouti. A partir de 130 cm, ils sont fabriqués en acier inoxydable V4A (alliage 1.4404 = AISI 316L) plié, soudé et passivé. Les corps de caniveaux comportent une collerette en KERDI collée en usine. (bande d’étanchéité en polyéthylène souple dotée d'un non-tissé spécial sur ses deux faces).

Selon le modèle de caniveau, le corps de siphon est fabriqué en polypropylène (PP) ultrarésistant aux chocs ou en acrylnitrile-butadiène-styrol (ABS).

Le siphon est en polypropylène renforcé de fibres de verre (PP).

Le support de caniveau est fabriqué en polystyrène expansé (EPS) résistant à la pression.

Propriétés des matériaux et domaines d’utilisation

Les corps de caniveaux, cadres et couvercles rentrent dans la catégorie K3 selon la norme allemande DIN EN 1253, évacuations pour bâtiments. Cette catégorie correspond à des surfaces non exposées à une circulation de véhicules, telles que les pièces humides d'appartements, de maisons de retraite, d'hôtels et d'écoles, ou des lavabos et douches collectives.

Les corps de caniveaux, cadres et grilles sont adaptés au passage de fauteuils roulants.

KERDI-LINE en acier inoxydable V4A (alliage n° 1.4404 = AISI 316L) convient particulièrement lorsque des sollicitations mécaniques ou chimiques élevées sont prévues.

L’acier inoxydable V4A ne résiste toutefois pas à tous les produits chimiques ; il est attaqué par des produits tels que l’acide chlorhydrique ou l’acide fluorhydrique ou par du chlore et des solutions alcalines à partir d’une certaine concentration.

Dans certains cas, ceci peut également concerner des bassins d’eau saline ou d’eau de mer. Le choix du système d'évacuation de sol doit être déterminé au cas par cas, en fonction des sollicitations chimiques, mécaniques ou autres prévisibles. Ne pas utiliser de produit de nettoyage agressif.
