Konstrukce terasy B.8: pokládka na lože ze štěrku nebo kamenné drti

Nástavby stavebních konstrukcí B: terasy v přízemí

Volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti

Schlüter-Systems – Konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti © Schlueter-Systems

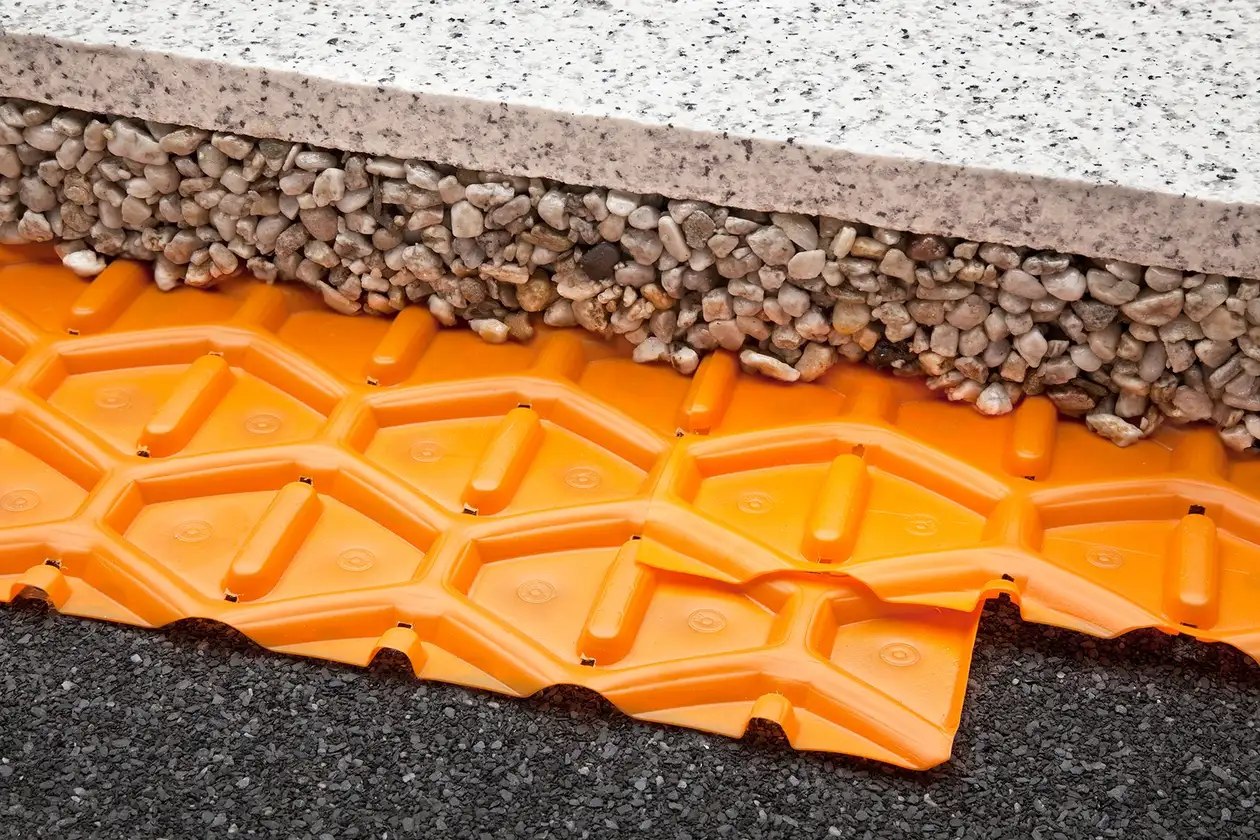

U této konstrukce slouží plošná drenáž Schlüter-TROBA jako ochranná a separační vrstva nad izolací a chrání ji před vtlačováním jednotlivých kamínků.

Dále brání vytváření efektu „zmrzlého betonu“ z vody mrznoucí na izolaci. Kromě toho zajišťuje trvalý odtok vody pronikající otevřenými spárami mezi samonosnými deskami.

Zatížení je přenášeno plochou lichoběžníkových výlisků přímo do izolovaného podkladu.

B.8: volná pokládka na lože ze štěrku nebo kamenné drti

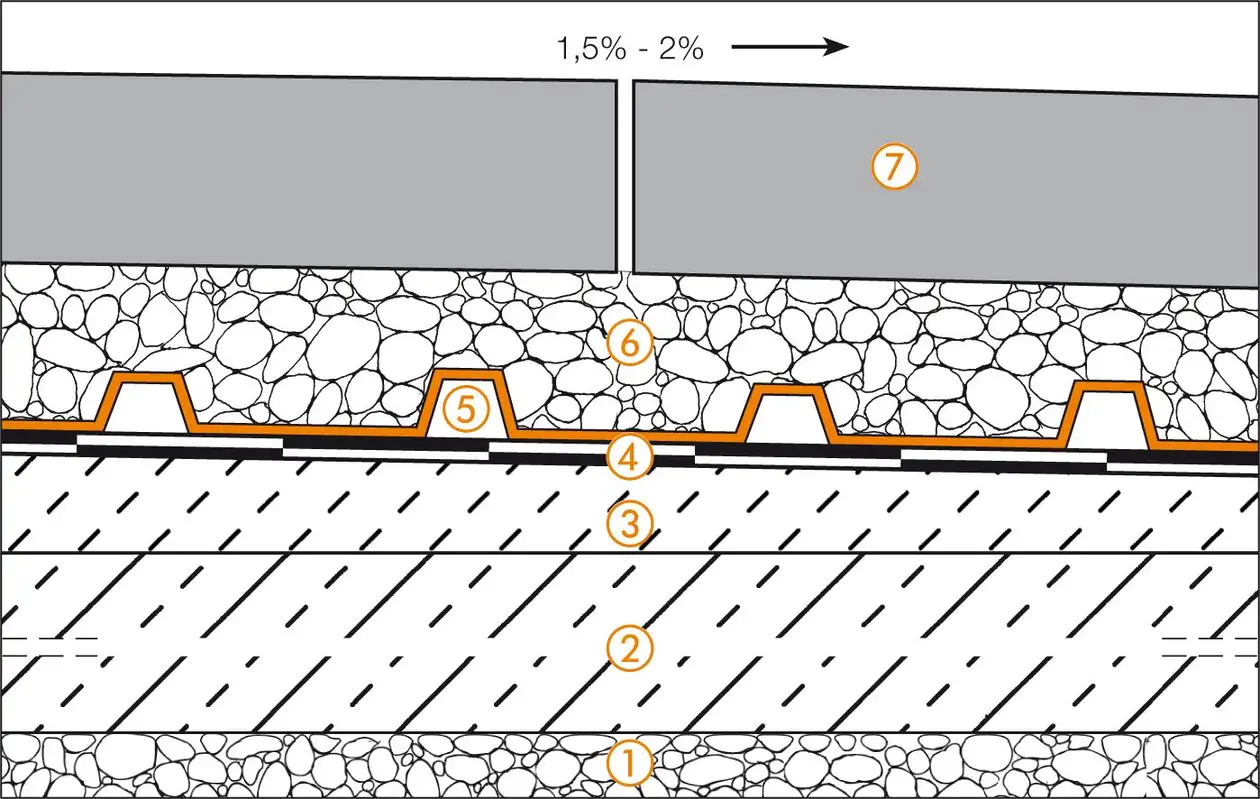

Schlüter-Systems – Řez konstrukcí terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti © Schlueter-Systems
Řez konstrukcí terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA
    je ochranná a drenážní vrstva nad izolací pod vrstvou kamenné drti nebo štěrku Je tvořena tlakově stálou polyetylénovou folií s výlisky a otvory k drenážním kanálkům. Dbejte na možnost odvodu vody!
  6. Lože ze štěrku nebo kamenné drti
  7. Velkoformátové samonosné desky
    Umělý kámen, přírodní kámen nebo keramické prvky

Detail okraje 1

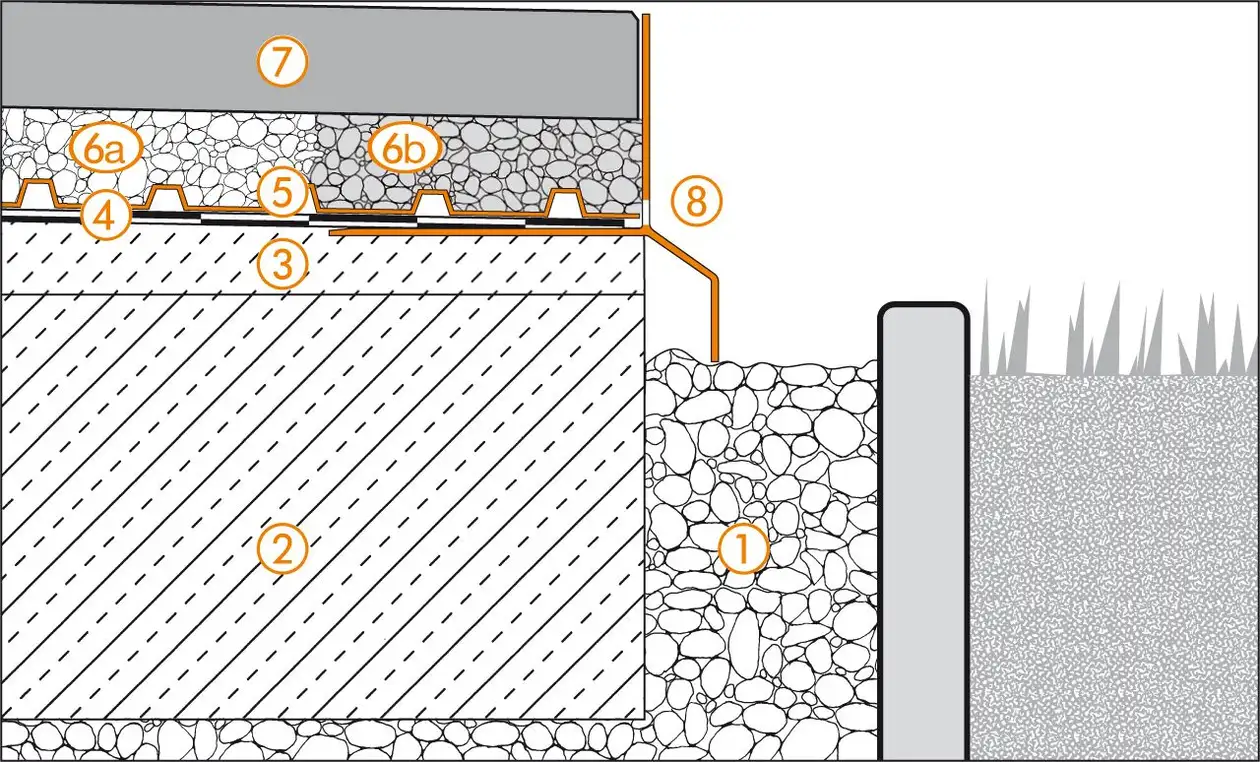

Schlüter-Systems – Detailní řez okrajem 1 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti © Schlueter-Systems
Detailní řez okrajem 1 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA
  6. a) Lože ze štěrku nebo kamenné drti
    b) Vázané lože ze štěrku nebo kamenné drti
    v okrajové části
  7. Velkoformátové samonosné desky
  8. Schlüter-BARA-RKL
    Udržujte drenážní otvory volné!

Detail okraje 2

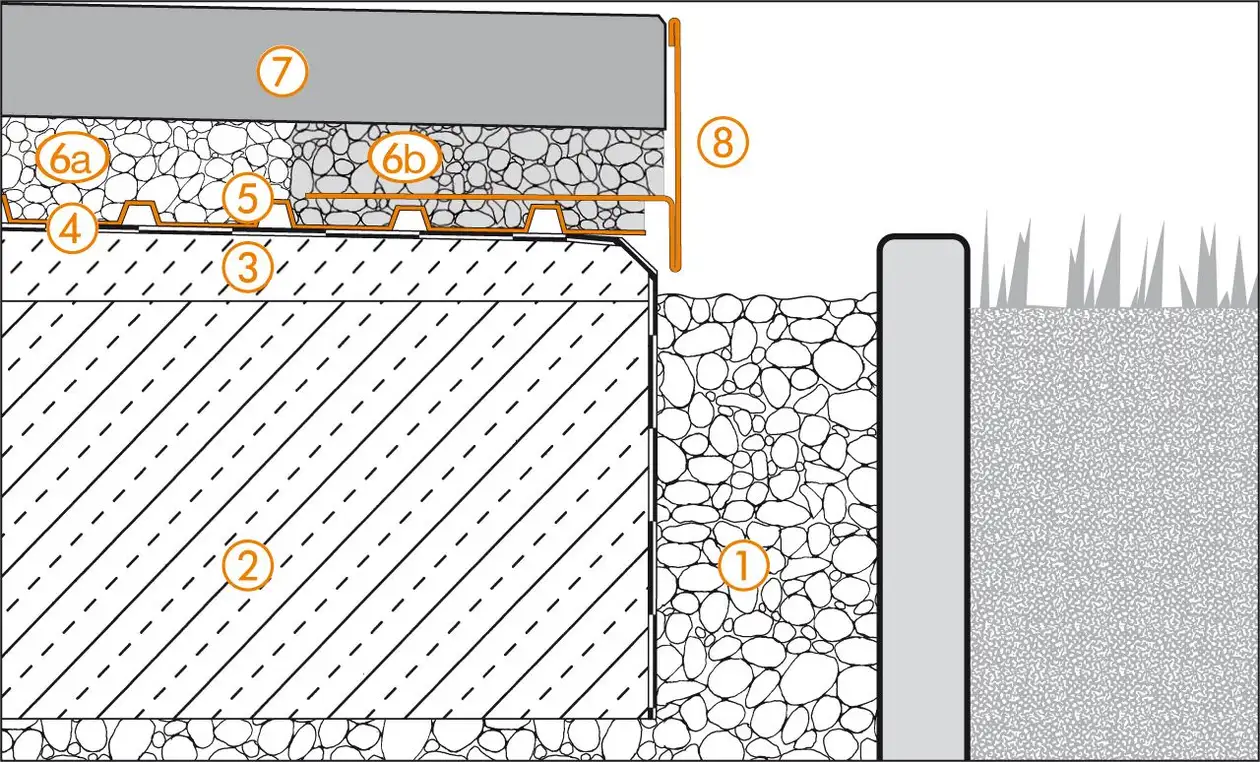

Schlüter-Systems – Detailní řez okrajem 2 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti © Schlueter-Systems
Detailní řez okrajem 2 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA
  6. a) Lože ze štěrku nebo kamenné drti
    b) Vázané lože ze štěrku nebo kamenné drti
    v okrajové části
  7. Velkoformátové samonosné desky
  8. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!

Detail okraje 3

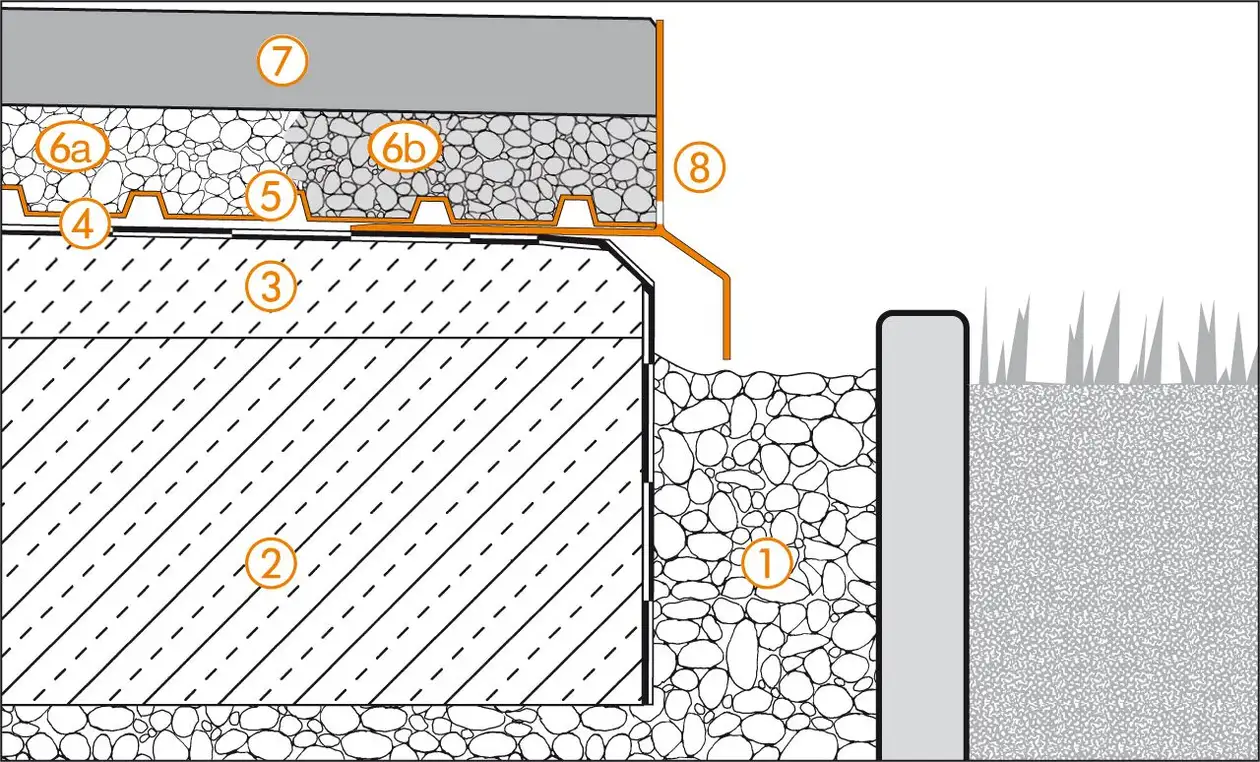

Schlüter-Systems – Detailní řez okrajem 3 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti © Schlueter-Systems
Detailní řez okrajem 3 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA
  6. a) Lože ze štěrku nebo kamenné drti
    b) Vázané lože ze štěrku nebo kamenné drti
    v okrajové části
  7. Velkoformátové samonosné desky
  8. Schlüter-BARA-RKL
    Udržujte drenážní otvory volné!

Detail okraje 4

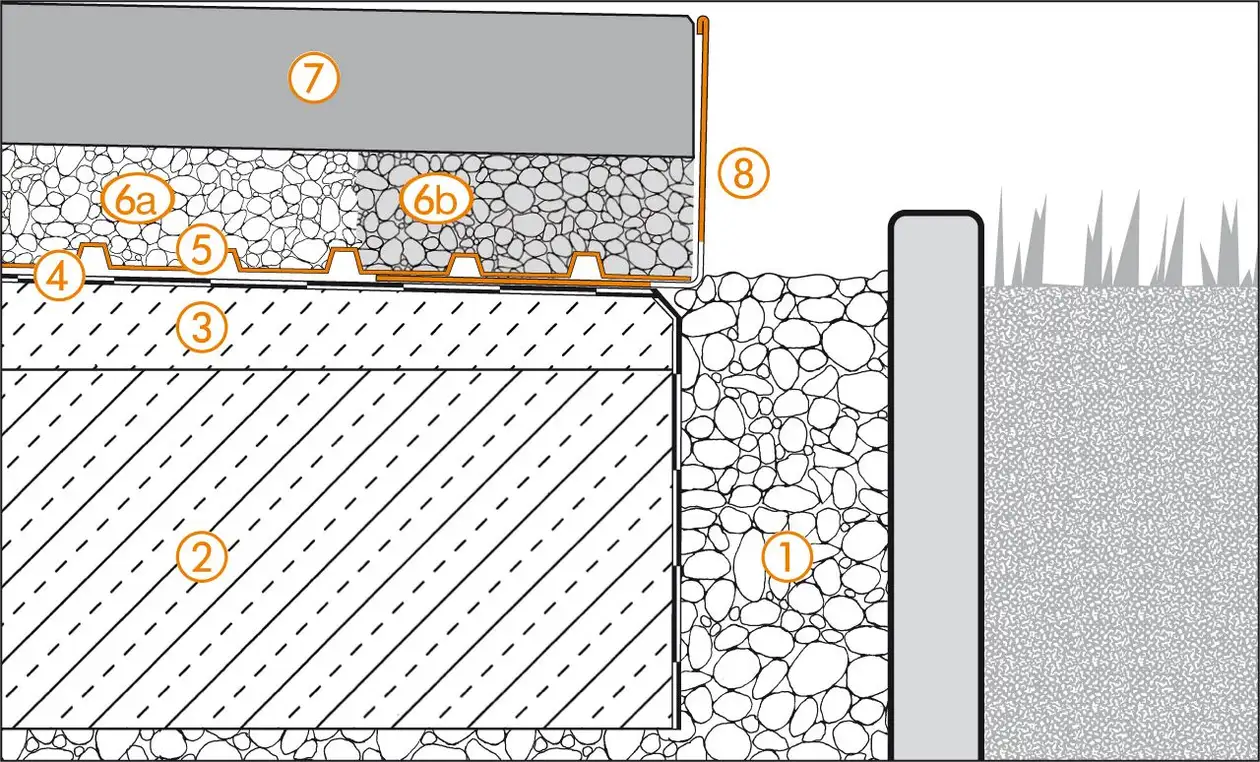

Schlüter-Systems – Detailní řez okrajem 4 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti © Schlueter-Systems
Detailní řez okrajem 4 konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA
  6. a) Lože ze štěrku nebo kamenné drti
    b) Vázané lože ze štěrku nebo kamenné drti
    v okrajové části
  7. Velkoformátové samonosné desky
  8. Schlüter-BARA-RWL
    Udržujte drenážní otvory volné!

Napojení na stěnu

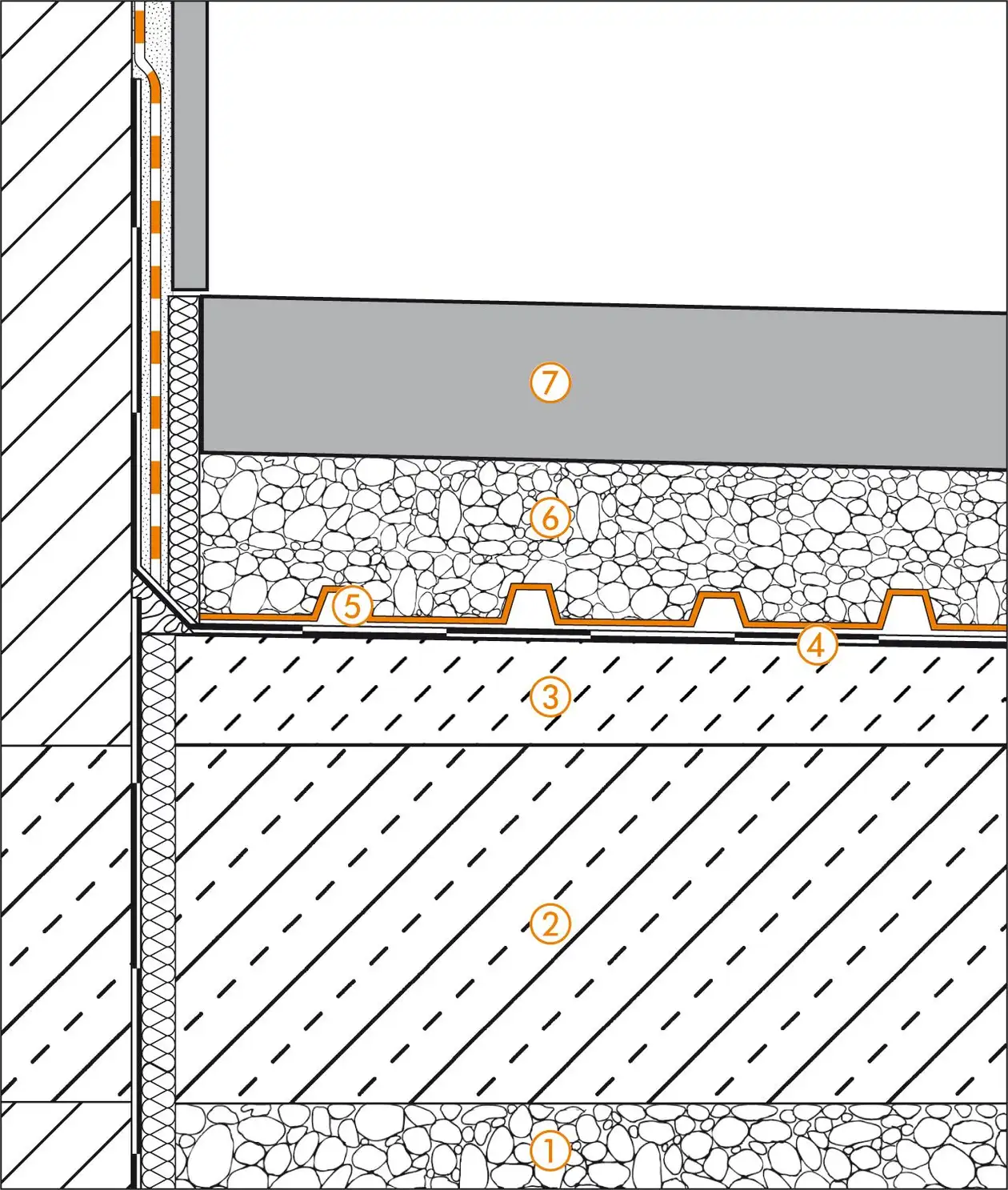

Schlüter-Systems – Řez napojením na stěnu u konstrukce terasy B.8: volná pokládka na drenáž TROBA v°loži ze štěrku nebo kamenné drti © Schlueter-Systems
Řez napojením na stěnu u konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA
  6. Lože ze štěrku nebo kamenné drti
  7. Velkoformátové samonosné desky

Napojení dveří

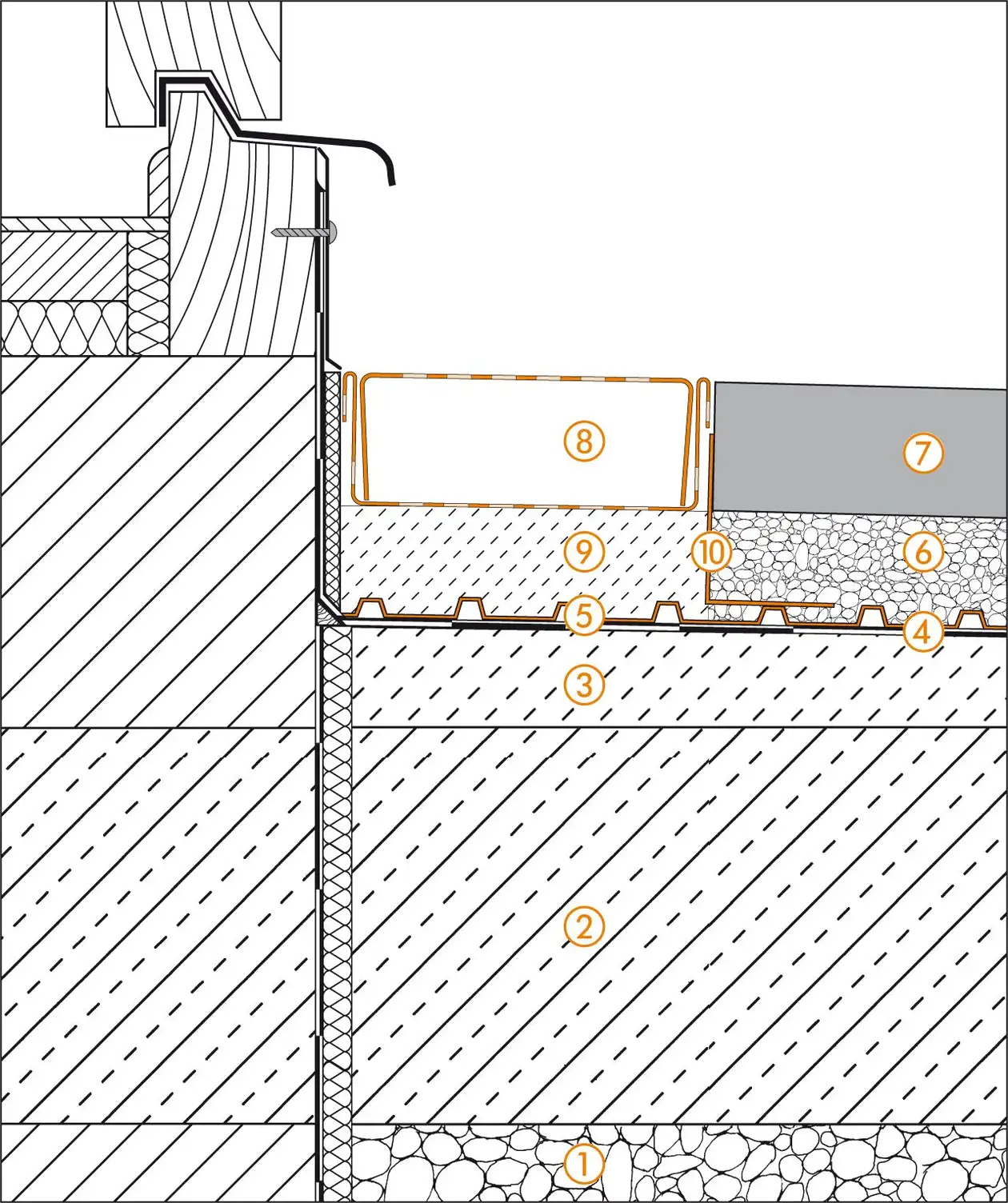

Schlüter-Systems – Řez napojením dveří u konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti © Schlueter-Systems
Řez napojením dveří u konstrukce terasy B.8: volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA
  6. Lože ze štěrku nebo kamenné drti
  7. Velkoformátové samonosné desky
  8. Schlüter-TROBA-LINE-TL
  9. Maltové terče
  10. Schlüter-TROBA-LINE-TLK-E
    Lišta pro zachycení štěrku
