Projektování bezdveřových sprchových koutů

Bezdveřové sprchové kouty v úrovni podlahy s nízkou konstrukční výškou se právem těší velké oblibě, protože poskytují vysoký komfort a jsou vhodné pro všechny generace. Náš průvodce vám odhalí, na co byste měli dbát při plánování bezdveřové (walk-in) sprchy.

Vstupte. Pusťte vodu. A užívejte si pohodlí.

Ve výši podlahy a zároveň na výši doby: Bezdveřový sprchový kout, často označovaný jako walk-in sprcha v úrovni podlahy nebo italská sprcha, se vyznačuje nízkým vstupem bez prahu. Spojení estetiky s komfortem a funkčností ve všech životních situacích je její recept na úspěch. Díky svému velkorysému prostoru se hodí jak pro rušný rodinný život, tak pro osoby vyžadující péči.

Bezdveřové, v úrovni podlahy nebo bezbariérové?

Velká plocha sprchového koutu, pocit otevřeného prostoru a elegantní dlažba na celé podlaze koupelny, to jsou obrazy, které se nám vybaví, když pomyslíme na bezdveřové sprchové kouty. Ty kromě vysoké estetické hodnoty poskytují vynikající komfort při sprchování a jsou dlouhodobě dobře použitelné pro všechny generace. Není tedy divu, že se těší takové oblibě jak při komerčních, tak i při soukromých stavebních projektech. Avšak pozor: Ne všechny bezdveřové sprchové kouty musí být v úrovni podlahy – a už vůbec ne bezbariérové. Ačkoli se tyto pojmy často používají jako synonyma, existují mezi nimi drobné rozdíly:

Bezdveřový sprchový kout / sprchový kout typu walk-in

Sprchový kout bez prahu nebo s velmi nízkým prahem
Mimořádně plochá sprchová vanička nebo vydlážděný podklad
Otevřené uspořádání, většinou pouze skleněná zástěna jako ochrana proti rozstřiku vody
Ne nezbytně v úrovni podlahy nebo bezbariérový podle norem

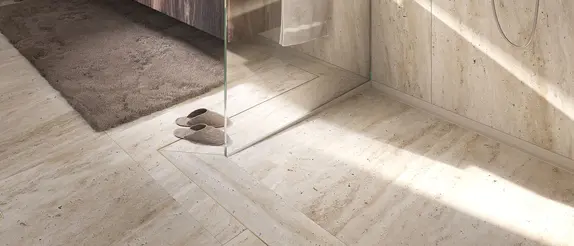

Sprchový kout v úrovni podlahy

Plocha sprchového koutu ve stejné úrovni jako zbytek podlahy koupelny
Plynulý přechod bez schůdku, hrany nebo prahu
Obvykle obklad a dlažba ve sprchovém koutě („italská sprcha“)
Bezdveřová, ale ne nezbytně bezbariérová podle norem

Bezbariérový sprchový kout

Sprchový kout, který je realizován v souladu s normou DIN 18040 a splňuje její kritéria
Plocha sprchového koutu 1,20 × 1,20 m pro bezbariérovou sprchu, resp. 1,50 × 1,50 m u provedení vhodného pro vozíčkáře
Norma povoluje maximální výškový rozdíl 2 cm a maximální spád 2 %
Bezdveřová, ale ne nutně v úrovni podlahy nebo vhodná pro vozíčkáře

Inspirace

Ať už jde o rodinnou koupelnu, koupelnu pro hosty nebo moderní koupelnu připojenou k ložnici, bezdveřové sprchové kouty nejsou vyhrazeny pouze pro velké místnosti a lze je realizovat na různých půdorysech. V závislosti na stavební situaci je však nutné vyřešení takových detailů jako promyšleného umístění zástěn, protože otevřená sprcha vyžaduje kvůli rozstříku vody více místa než sprcha uzavřená.

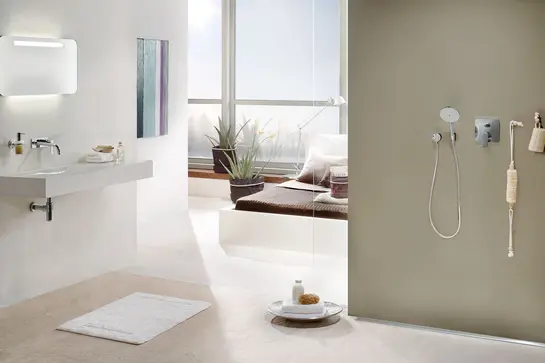

Koupelna připojená k ložnici s otevřenou sprchou, okenním průčelím a postelí v pozadí — Koupelna u ložnice

V tomto apartmá je koupelna oddělena od ložnice pouze posuvnou skleněnou zástěnou a sprchový kout je plně integrován do podlahy koupelny. To vizuálně ruší hranice místnosti a zajišťuje maximální pocit otevřenosti.

Koupelna s béžovými obklady, sprchovým koutem v úrovni podlahy a umyvadlem s velkoformátovým zrcadlem — Malá koupelna

Skleněná zástěna odděluje sprchový kout od prostoru umyvadel a spolu s velkoformátovými zrcadly a nepřímým osvětlením vytváří atraktivní místnost.

Koupelna obložená šedým mramorem se sprchovým koutem a umyvadlem — Koupelna pro hosty

Tam, kde technicky nelze sprchy v úrovni podlahy, je často možné instalovat sprchy bezdveřové. Komfort zde dále zvyšuje sedátko a nika.

Kromě půdorysu a nároků na místo je třeba u bezdveřového sprchového koutu uvážit také funkční aspekty. Zvláště důležitý je hlavně odvod vody. Lze jej naplánovat jako centrálním odtok nebo jako sprchový žlab, což v každém z těchto případů vyžaduje odlišný sklon. Pro vytvoření úložných ploch je k dispozici většinou méně stěn a tedy i méně možností. Bezdveřové sprchové kouty jsou proto předurčeny pro instalaci do nik.

Otevřený sprchový kout se skleněnou zástěnou, dlažbou se vzhledem dřeva a černou stěnovou nikou podél zadní stěny — Stylové a promyšlené

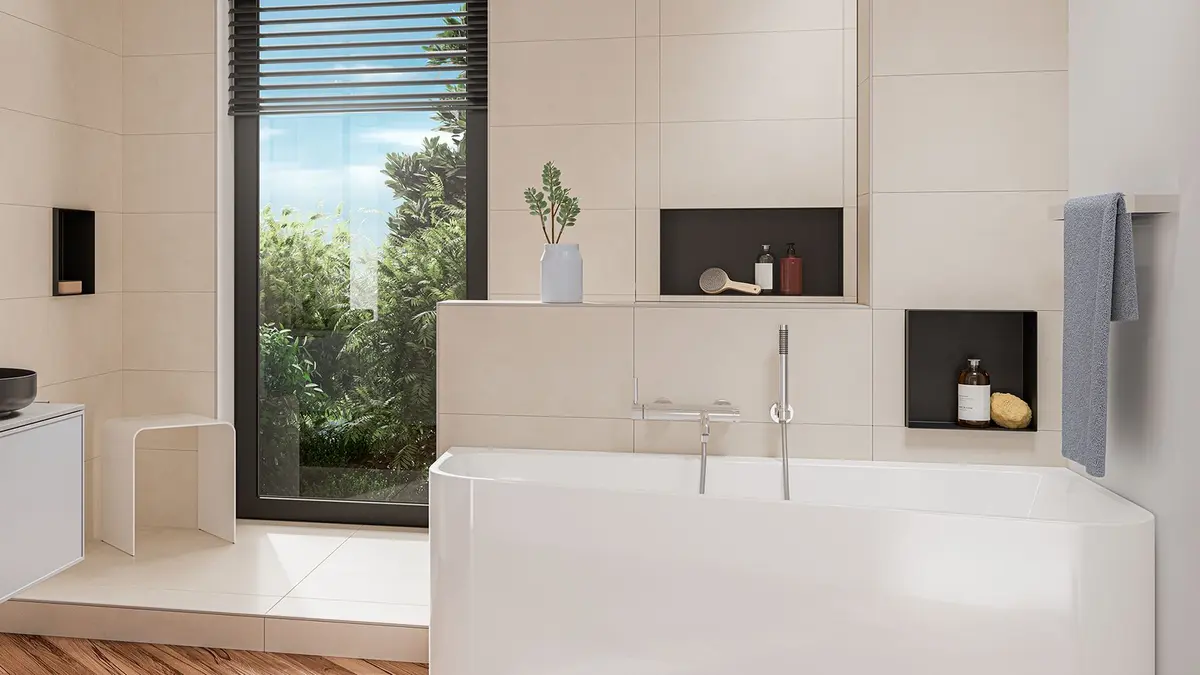

Stěnové niky jako Schlüter-DESIGN-NICHE z lakovaného hliníku vytvářejí praktické odkládací plochy, aniž by omezovaly plochu pro pohyb ve sprše.

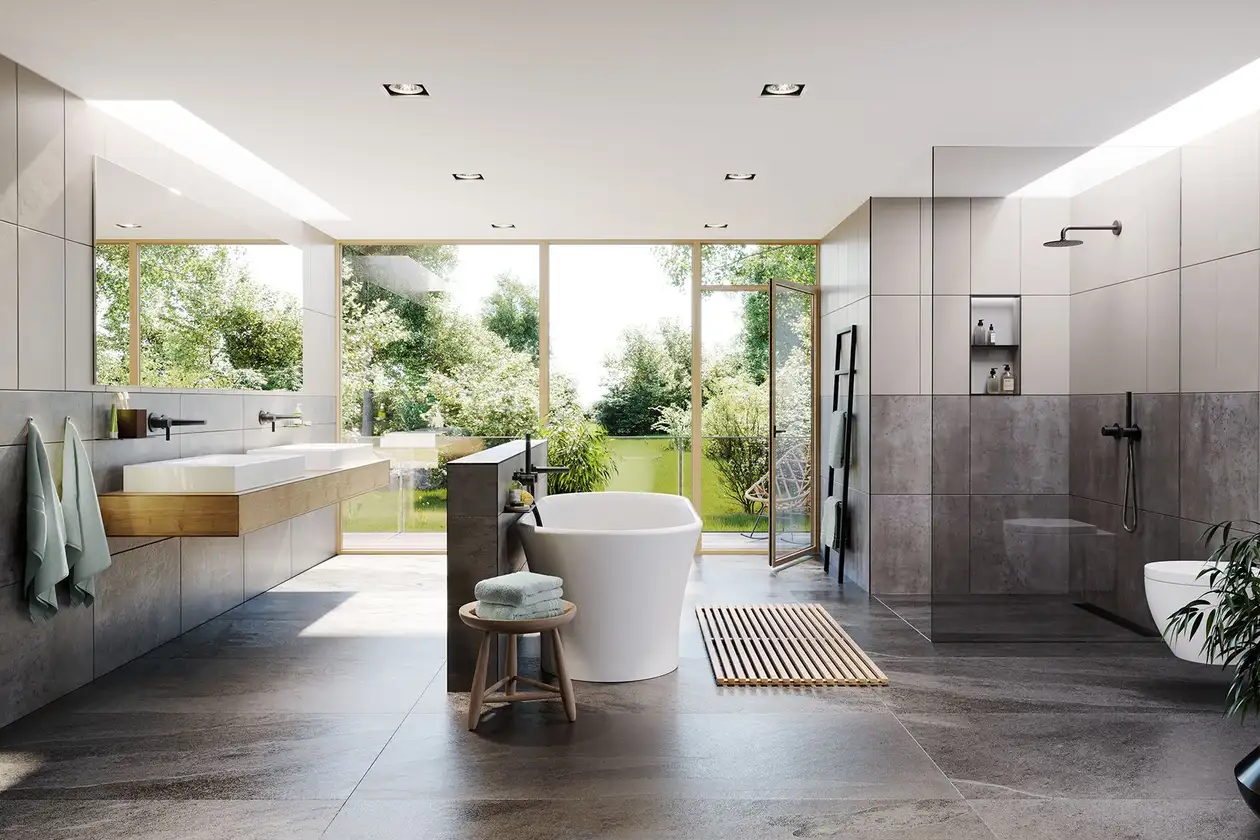

Světlá koupelna se sprchovým koutem v úrovni podlahy, skleněnou zástěnou a volně stojící vanou — Styl a bezbariérovost

Velká plocha, bezprahový vstup, centrální odtok a přístup ze dvou stran: Tento otevřený sprchový kout je nejen nadčasový a moderní, ale v případě potřeby je přístupný i s chodítkem.

Sprchový kout v úrovni podlahy se spádovým klínem z kartáčované ušlechtilé oceli — Jednoduchost a bezpečnost

Profil Schlüter-SHOWERPROFILE-S slouží jako spádový klín a zakrývá boční strany, které vznikají při instalaci sprchy v úrovni podlahy se zadním liniovým odtokem.

Více prostoru, více pohodlí – více relaxace

Výhody bezdveřového sprchového koutu jsou obrovské a spočívají především v jeho otevřené konstrukci. Lze je shrnout ze tří hlavních hledisek:

Komfort a bezpečnost

Bezprahový nástup a výstup lze snáze zvládnout, což platí zejména pro osoby s omezenou pohyblivostí, seniory nebo děti. I když projekt nesplní všechny požadavky norem pro bezbariérovou koupelnu, plochy pro pohyb jsou obvykle větší než v běžném sprchovém koutu a také pečovatelé nebo členové rodiny mají často dostatek místa.

Estetika a prostorový efekt

Otevřený sprchový kout dodává koupelně větší prostor a moderní vzhled: Jediná skleněná zástěna se do prostoru začlení mnohem harmoničtěji než sprchová kabina – a některé bezdveřové sprchy jsou dokonce navrženy zcela bez bočních stěn. Dlažba pokládaná po celé ploše koupelny tento dojem ještě umocňuje a zajišťuje nadčasovou eleganci, která bude vypadat moderně i po letech.

Hygiena a údržba

Souvislé povrchy velkoformátových dlaždic se snadno čistí a díky bezprahovému vstupu jsou lépe přístupné. Otevřená konstrukce zároveň zlepšuje odvětrání ploch, takže rychleji schnou a jsou méně náchylné ke vzniku plísní.

Ačkoli se komfort a prostorový efekt předpokládá spíše na větších plochách, sprchové kouty v úrovni podlahy lze realizovat i v malých koupelnách na omezeném půdorysu. Přístup v úrovni podlahy je pak kombinován se skleněnými dveřmi, které chrání podlahu, přilehlé stěny a sanitární zařízení před stříkající vodou. Má to ten pozitivní vedlejší efekt, že z uzavřených sprchových koutů v úrovni podlahy nemůže vodní pára a teplo přímo unikat. Kdo má rád hodně páry, měl by si bezdveřový sprchový kout stejně vybavit zástěnami.

Referenční projekty

Vlastní koupelna jako skutečná oáza pohody: Pro rodinu z Oldenburgu se toto přání stalo skutečností. Mistr obkladač a systémový řemeslník Schlüter Michèl Müller získal za rekonstrukci dokonce ocenění.

Rodinná firma Fliesen Heukäufer v bytovém domě působivě ukazuje, jak mohou vypadat moderní a stylové koupelny se sprchami v úrovni podlahy.

East Quay je působivá budova v britském Somersetu, která se vyznačuje různými výškovými úrovněmi a obsahuje pět obytných jednotek obklopených mnoha kreativními prostory. Projekt vznikl na objednávku somersetského sociálního podniku Onion Collective pod vedením architektů George Williamse a Owena Hughese Pearce.

Dobrý projekt je polovina zdařilé stavby: nejdůležitější technické aspekty

Ať už se jedná o sprchovou vaničku nebo dlažbu, instalace sprchového koutu v úrovni podlahy vyžaduje zejména ve starších budovách pečlivé projektování i profesionální provedení. Zvláštní pozornost je třeba zaměřit na odvod vody, protože ten je bezproblémový pouze tehdy, pokud je dostatek místa pro potřebný sklon. Níže jsme vám připravili přehled nejdůležitějších technických aspektů. Instalace sprchového koutu v úrovni podlahy však není práce pro začátečníky a odborné znalosti specializovaných firem jsou nezbytné, aby se při rekonstrukci předešlo nákladným chybám.

Výška podlahové konstrukce

Výška podlahové konstrukce je rozhodující faktor pro možnost instalace sprchového koutu v úrovni podlahy, zejména ve starších budovách. Aby vůbec bylo možné instalovat sprchový kout v úrovni podlahy, musí být nejprve možné umístit odtokové těleso do vrstvy roznášející zatížení. Do projektu je však třeba zahrnout také sklon směrem k odtokovému potrubí, sklon samotné plochy sprchového koutu a izolační vrstvu vyhovující normám. Změny za účelem získání více místa, jako je zvednutí podlahy koupelny nebo vysekání stropní desky, jsou nejen nákladné, ale mají také vliv na statiku. Nízký práh, například na obkladovém panelu, může být v tomto případě rozumnější a ekonomičtější alternativa sprchového koutu v úrovni podlahy nebo bezbariérového sprchového koutu.

Odvod vody

Aby se voda z otevřeného sprchového koutu nerozlévala po koupelně, musí být splněny různé podmínky. Především musí mít odtokové potrubí spád minimálně 1–2 % směrem k odpadní trubce, aby byl zajištěn spolehlivý odtok vody bez ucpávání. Samotný odtok sprchy musí být dostatečně dimenzovaný, aby mohl pojmout vodu z výkonné sprchy. Plocha sprchového koutu rovněž musí mít spád, aby voda mohla odtékat do místa odtoku. To lze pohodlně docílit pomocí sprchových desek KERDI-SHOWER, které již mají výřezy pro odtok sprchy nebo sprchový žlab. Ty zároveň slouží jako podklad pro pokládku dlažby a jsou součástí spolehlivé izolace.

Izolace

Škody způsobené průnikem vlhkosti jsou často rozsáhlé a nákladné, proto je spolehlivá ochrana podkladu a sousedních stavebních prvků nezbytná zejména v mokrých prostorách.

V Německu je izolace v interiérech upravena normou DIN 18534 a na plochách obkladů se obvykle realizuje jako kontaktní izolace. Teprve kombinace izolačního materiálu, tenkovrstvé malty a dlaždic zajišťuje úplnou izolaci a musí se pečlivě provést i na přechodech, jako jsou rohy, niky nebo průchody potrubí.

V koupelnách se sprchovými kouty v úrovni podlahy je navíc vhodné odizolovat dveřní průchody, aby se přilehlé místnosti chránily před vniknutím vody. Doporučujeme zakoupit všechny komponenty od stejného výrobce, aby byla zajištěna systémová kompatibilita, jak je tomu například u izolačního systému Schlüter-KERDI vyhovujícího normám v kombinaci se separační rohoží Schlüter-DITRA.

Vybavení

Koupelny se v průměru (částečně) rekonstruují každých 15 až 25 let – proto při projektování sprchy mějte na střetli jak požadavky na místo, tak i doplňkové funkce, abyste ji mohli dlouhodobě pohodlně používat! Existuje mnoho možností, jak zvýšit komfort, od armatury až po sedátka:

zástěny, ať už s obkladem na podkladových deskách, nebo skleněné, upevněné na speciálních profilech
další odkládací plochy, jako jsou praktické niky nebo sprchové police
elektricky vyhřívané plochy, ideální pro stěny, sedací plochy nebo věšáky na ručníky
světelné prvky jako osvětlené niky nebo světelné lišty
barevně sladěné zakončení hran, například pomocí profilů s povrchem TRENDLINE
funkční, ale elegantní designové sprchové žlaby, například KERDI-LINE-VARIO

Náklady a možnosti subvencování

Při rekonstrukci sprchy byste měli počítat s pětimístnou až šestimístnou částkou – v závislosti na rozsahu stavebních prací a požadovaném vybavení mohou být konečné náklady i výrazně vyšší. Proto si ověřte, zda pro váš konkrétní projekt existují možnosti subvencování!
