Pokládka terasových desek jako plovoucích

Volná pokládka bez lepení: Systémová řešení Schlüter-TROBA zaručí venkovní dlažbě spolehlivé uchycení i odvod vody.

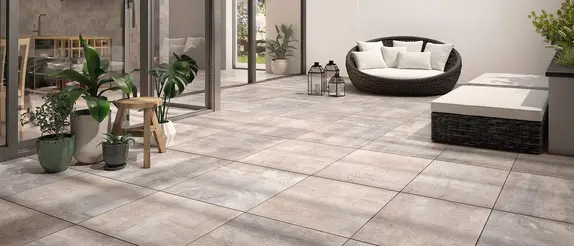

Terasa s volně položenými deskami a nábytkem

Atraktivní povrchy teras s otevřenými spárami

Bez malty, lepidla nebo spárovací hmoty: Pokud se terasové desky pokládají volně nebo jako plovoucí, spočívají na podkladu z drti nebo na jiném vhodném podkladu, jako jsou terče nebo maltové terče. Tento způsob pokládky má mnoho konstrukčně podmíněných výhod – a s našimi systémovými řešeními Schlüter-TROBA jde rychle od ruky.

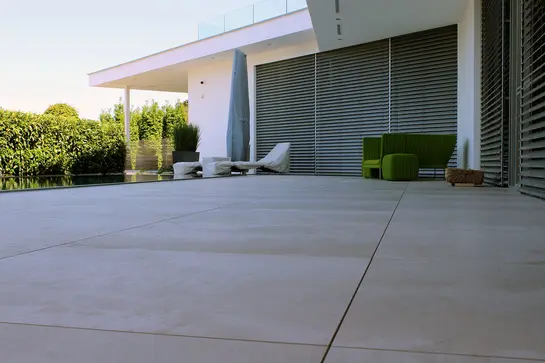

Částečně zastřešená terasa s velkoformátovými deskami a bazénem © Schlueter-Systems

Systémová řešení řady Schlüter-TROBA zahrnují inovativní výrobky pro pokládky a obklady v zahradnictví a krajinářství.

Částečně zastřešená terasa s velkoformátovými deskami a bazénem © Schlueter-Systems

Komponenty řady TROBA-LEVEL lze variabilně kombinovat a jejich pomocí lze vyrovnávat spády až do 10 % s milimetrovou přesností.

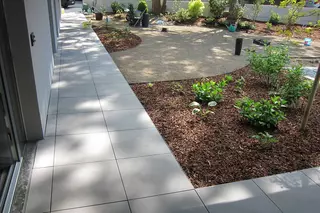

Okrajový pás ze světle šedých terasových desek mezi domem a přilehlým záhonem © Schlueter-Systems

Se systémem pro optimální řešení okrajů: na tomto okraji záhonu byly volně pokládané desky zkombinovány s ohraničovací lištou na štěrk TROBA-LINE-TLK-E.

Co je volná pokládka?

Volná nebo plovoucí pokládka nevyžaduje pevné spojení mezi podlahovou krytinou a podkladem – namísto toho se terasové desky v závislosti na konstrukci pokládají buď volně, pouze v rozích, nebo po celé ploše na vhodný podklad. Tento způsob pokládky je ideální, pokud je na terasách, střešních terasách nebo balkonech požadována venkovní dlažba nebo přírodní kámen. Výsledkem je podlahová krytina s otevřenými spárami, kterou lze kdykoli vyměnit. Povrchová voda stéká spárami na izolační vrstvu a odtud je odváděna vyspádovanou plošnou drenáží. Rozhodující je při tom odborná příprava podkladu s ohledem na izolaci a odvod vody.

Pro plovoucí pokládku existují v závislosti na podkladu tři možná konstrukční uspořádání podlahy:

Pokládka do štěrkového lože

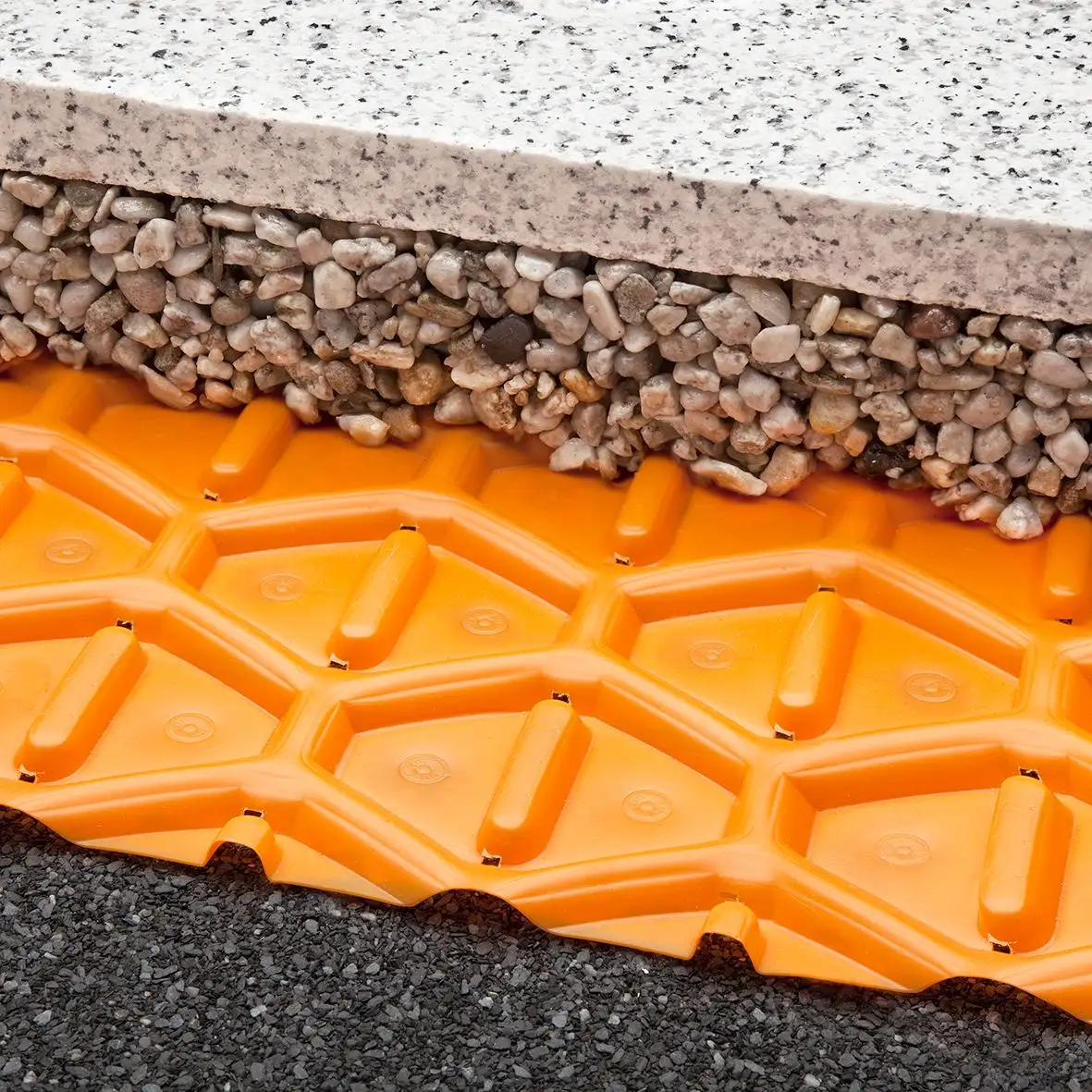

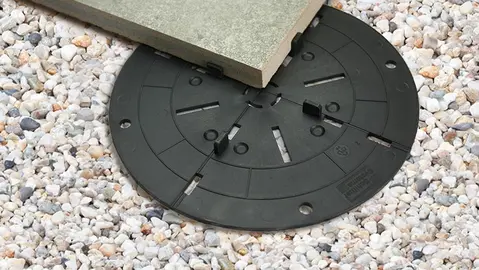

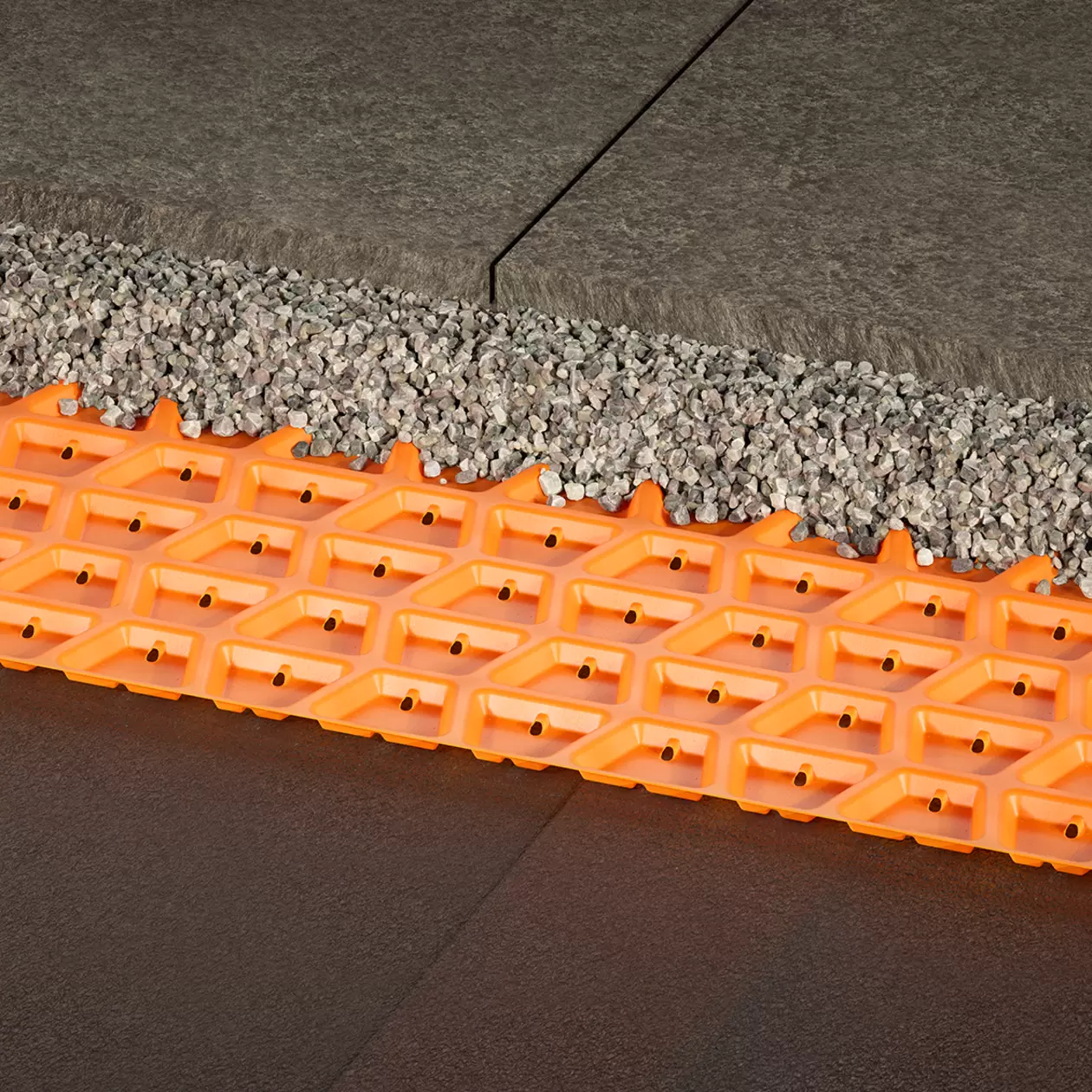

Terasová deska pokládaná ve štěrkovém loži

U tohoto typu konstrukce leží desky přímo ve vrstvě zhutněného sypkého materiálu se sklonem 2 %.

Pokládka na maltové terče

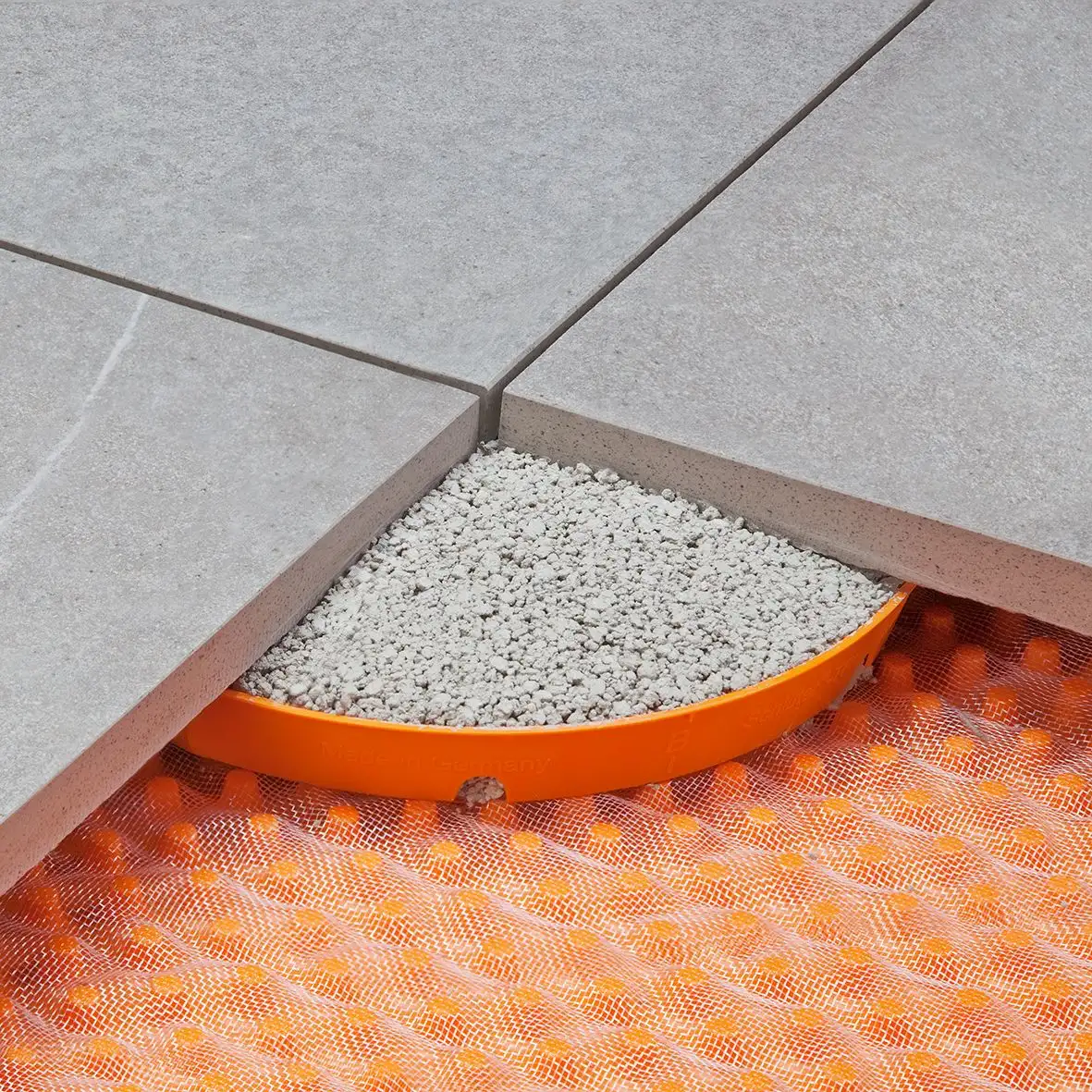

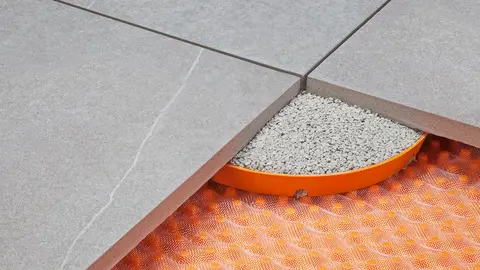

Tři terasové desky položené přes roh na maltovém terči © Schlueter-Systems

U tohoto typu konstrukce slouží maltové nebo pažicí terče jako pomůcky pro pokládku v místech křížení spár a případně ve středu desek.

Pokládka na terče

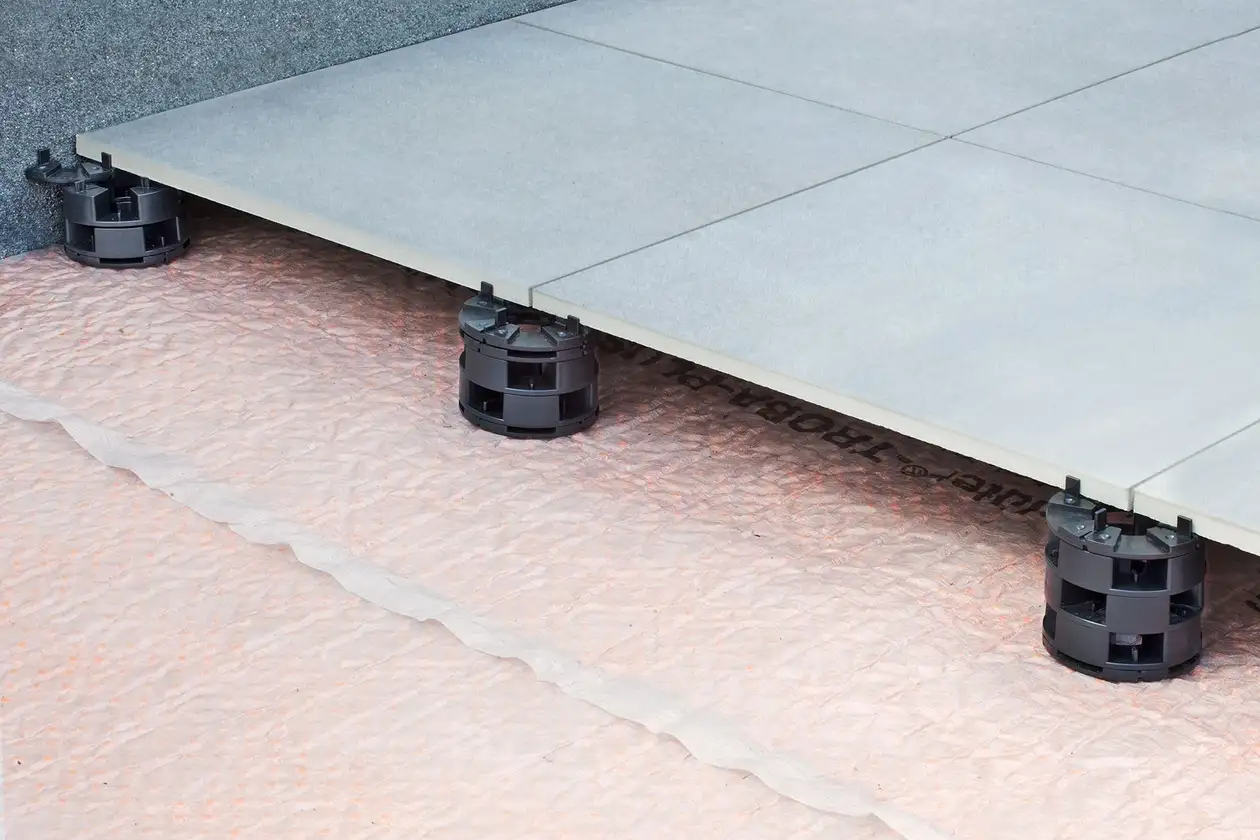

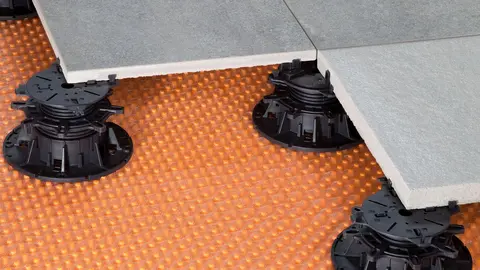

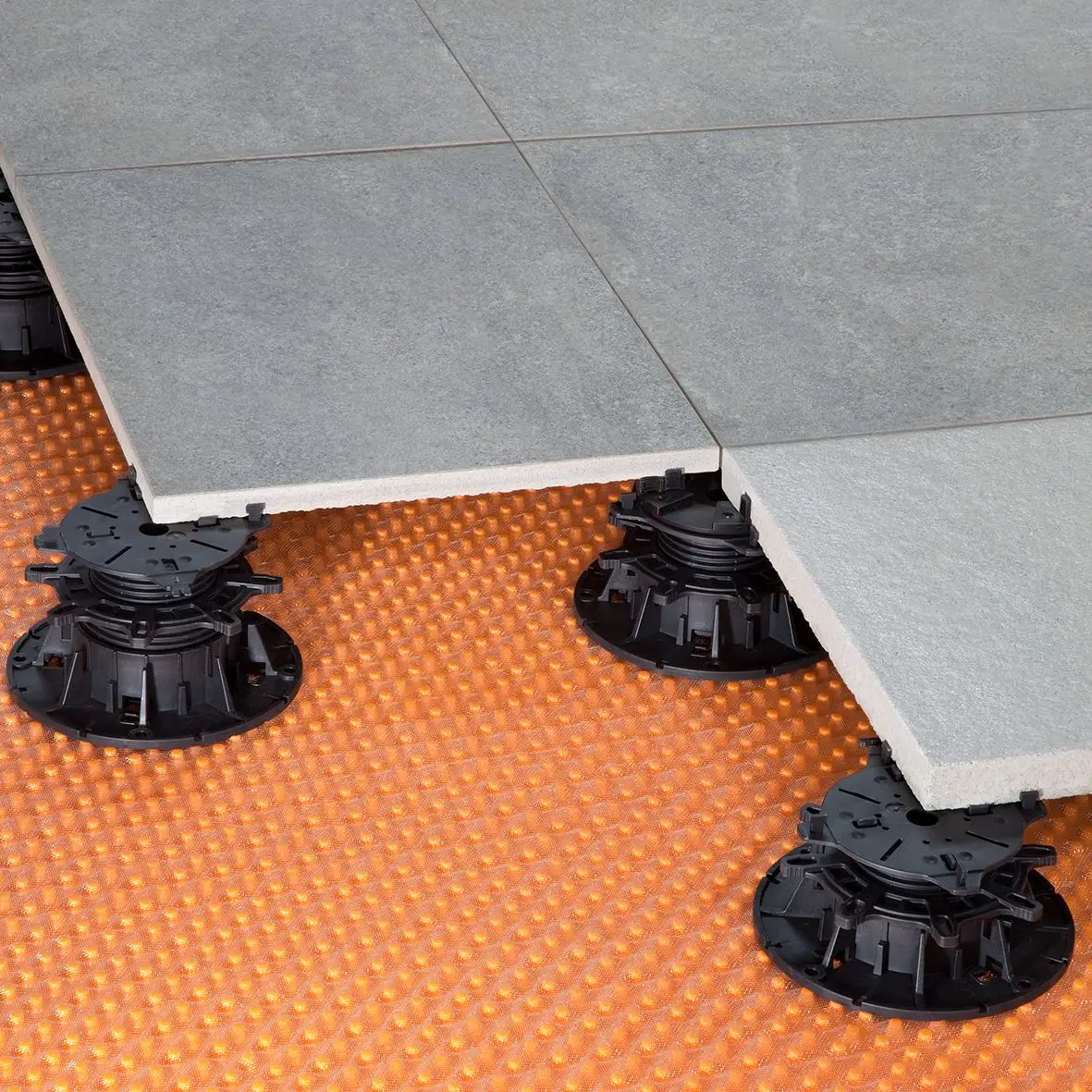

Terasové desky položené na terče © Schlueter-Systems

Při použití této varianty spočívají terasové desky na výškově nastavitelných terčích z odolného speciálního plastu.

Výhody volné pokládky

Snadná pokládka
Krátká až žádná doba schnutí
Krytinu lze kdykoli vyměnit.
Vynikající propustnost pro vodu
Nepřetržité odvětrávání
Vysoká odolnost proti mrazu

Pokládka do štěrkového lože

Při volné pokládce do štěrkového lože se terasové desky pokládají přímo na podkladovou vrstvu z jemné drtě. Podklad vrstva obvykle tvoří nosná vrstva, která byla zhotovena a zhutněna s dostatečným spádem. Nosná vrstva musí mít dostatečný odvod vody a být dostatečně hluboká, aby chránila dlažbu před poškozením mrazem.

Tento způsob pokládky je poměrně snadný a finančně nenáročný a často se používá pro výstavbu teras a cest v soukromé výstavbě. Protože desky spočívají ve štěrkovém loži bez pevného spojení s podkladem, je tento způsob vhodný zejména pro těžší krytiny, jako je přírodní kámen, které díky své vysoké vlastní hmotnosti zaručují potřebnou stabilitu. Aby podlaha byla spolehlivě zajištěna proti vodorovnému posunu, doporučuje se použít také spárovací křížky jako Schlüter-TROBA-ZFK.

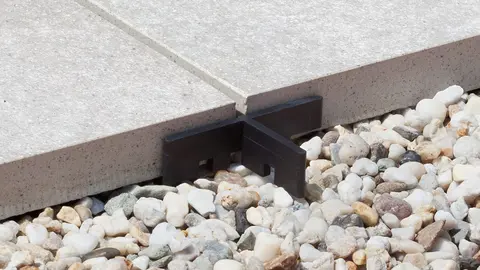

Terasové desky ve štěrkovém loži se spárovacími křížky jako distančním prvkem © Schlueter-Systems

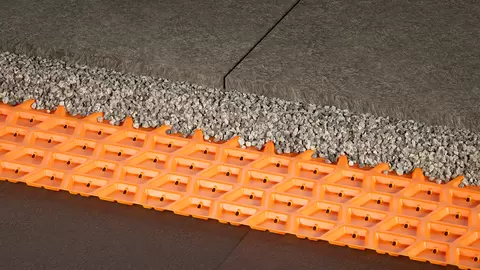

Pokud se tento způsob pokládky používá na balkonu nebo střešní terase, musí být nosná konstrukce chráněna proti vnikání vody hydroizolací podle normy DIN 18531. Jako ochranná a separační vrstva se používá Schlüter-TROBA mezi izolací a podkladovou vrstvou: Chrání izolaci před mechanickým poškozením a zároveň zajišťuje rychlý a spolehlivý odvod průsakové vody, aby se netvořil „ledový beton“.

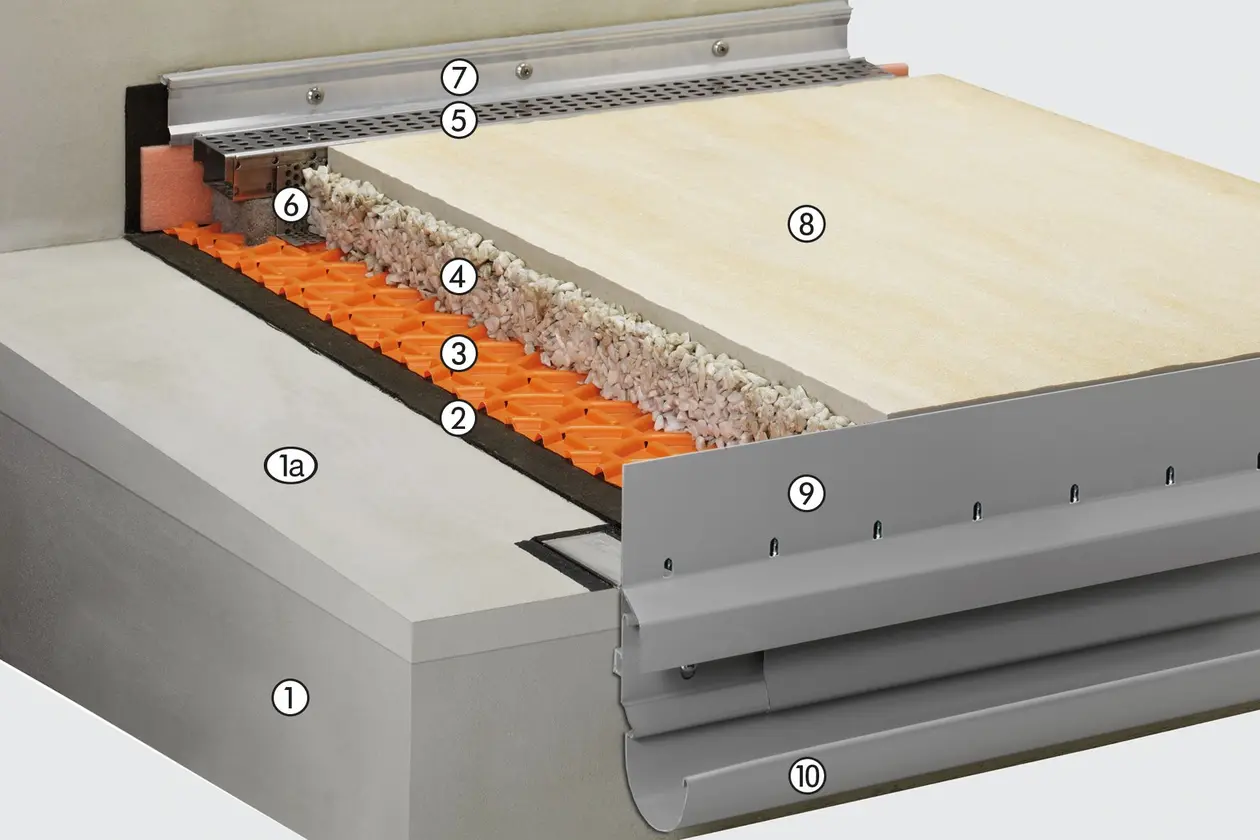

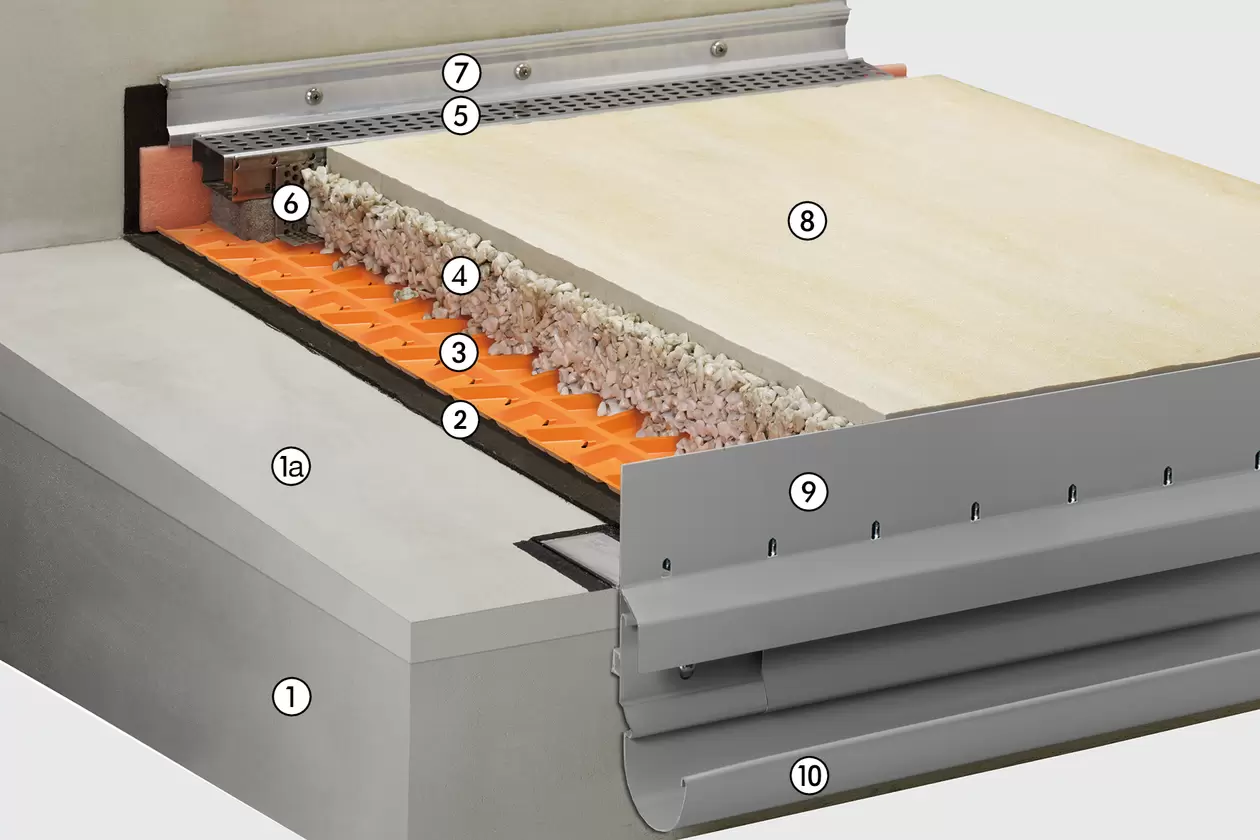

Příklad konstrukce: volná pokládka na Schlüter-TROBA

Na betonovou konzolovou desku (1) se nanese vyspádovaný potěr (1a) se sklonem 1,5–2 % kvůli odtoku vody.

Na vyspádovaný potěr se nanese izolace stavební konstrukce podle normy DIN 18531.

Na ochranu izolace a pro účinný odvod průsakové vody se mezi izolaci a podkladní vrstvu pokládá drenážní rohož Schlüter-TROBA.

Na plošnou drenáž se nanáší vrstva drtě – okrajové plochy by při tom již měly být spojené.

Pro odvod vody se při malé výšce napojení na dveřní prvky používá drenážního kanálek Schlüter-TROBA-LINE.

Pokládka drenážního kanálku se provádí v kombinaci s°ohraničovací lištou na štěrk Schlüter-TROBA-LINE-TLK-E a s okrajovými izolačními pásy na zadní straně.

Zakončení stěny na izolaci se provádí pomocí lemovací lišty.

Samonosné terasové desky se pokládají do podkladové vrstvy a zatloukají se. Pro zajištění konstantní šířky spár a zabránění vodorovnému posunu doporučujeme použít spárovací křížky Schlüter-TROBA-ZFK.

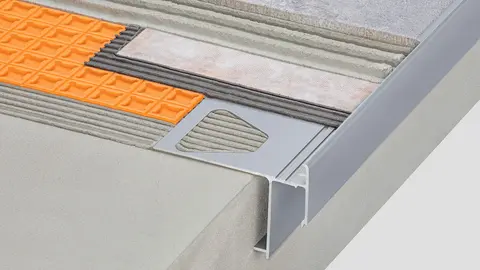

Jako zakončovací profil pro deskové krytiny s volnou pokládkou je vhodný Schlüter-BARA-RKLT: Tento zkosený okrajový profil je vyroben z barevně lakovaného hliníku a má odtokové otvory.

Ke komoře tvaru T profilu Schlüter-BARA-RKLT se upevňuje kanálek Schlüter-BARIN, který v kombinaci s odtokovými otvory zajišťuje spolehlivý odvod průsakové vody.

Naše výrobky pro pokládku do štěrkového lože

Pokládka na maltové terče

Při tomto způsobu pokládky se velkoformátové samonosné desky bodově upevňují maltou v místech křížení spár a v závislosti na zatížení také ve středu desek.

nižších konstrukcí slouží jako pomůcka pro pokládku pažicí terče jako Schlüter-TROBA-STELZ-DR: Umísťují se v křížení spár a vyplňují se tenkou vrstvou malty. Malta by při tom měla mírně přesahovat přes okraj, aby bylo možné deskové prvky přitlouci ve správné výšce.Alternativně lze pažicí terče použít také jen jako fixační šablonu pro tenkou vrstvu malty a poté je znovu použít.

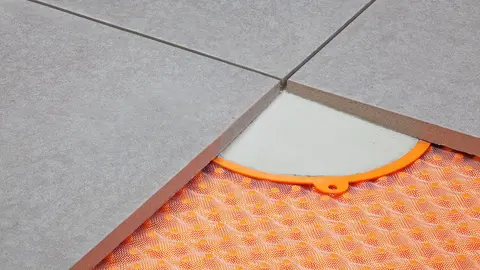

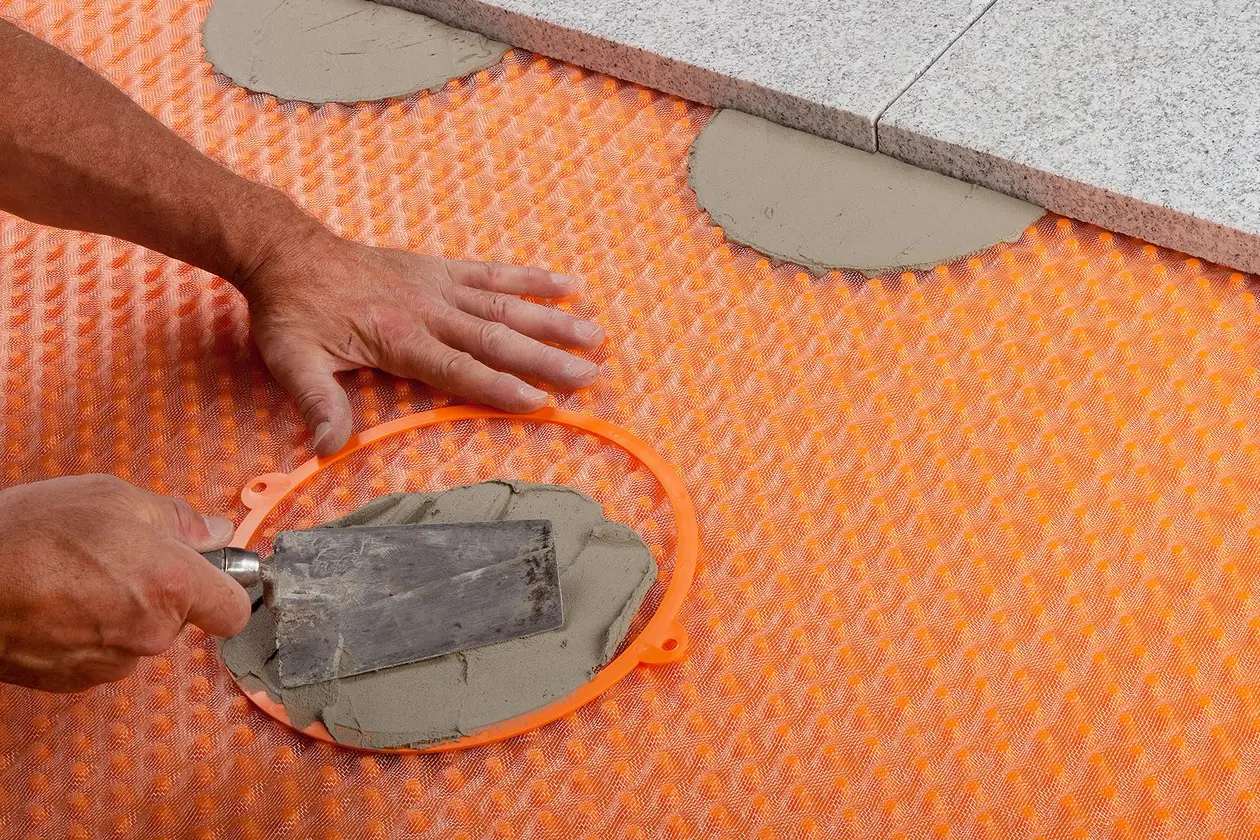

Pažicí terč na drenážní rohoži se vyplňuje maltou a pokládají se na něj rohy desek. © Schlueter-Systems

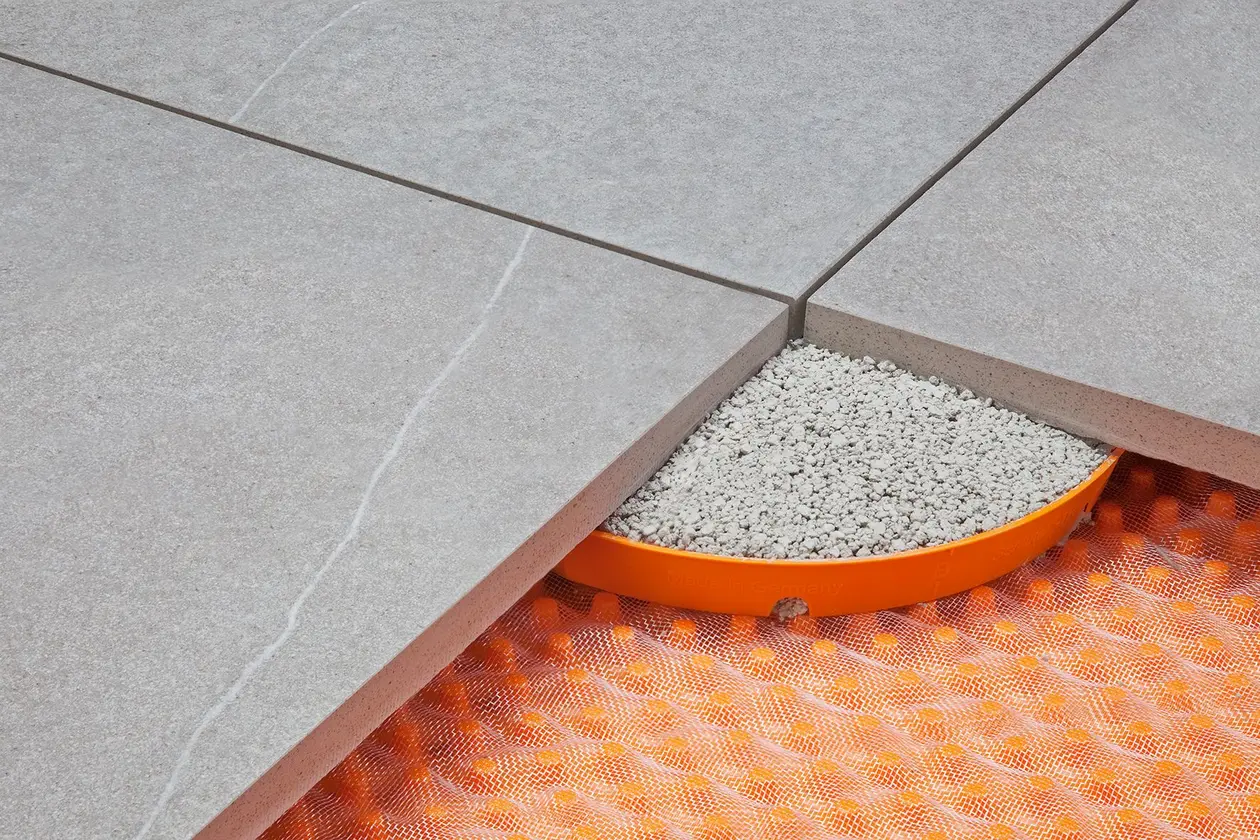

Tři terasové desky spočívající rohem na terči vyplněném maltou © Schlueter-Systems

Při větší konstrukční výšce lze maltové terče jako Schlüter-TROBA-STELZ-MR vyplnit čerstvou maltou a tím podlahu podepřít. Zde je nejvhodnější jednozrnná malta, která by se měla plnit přibližně do výšky 5 mm nad okraj, aby bylo možné deskové prvky přitlouci ve správné výšce. Plastové terče o výšce 25 mm lze teleskopicky zasouvat do sebe, aby se dosáhlo bezproblémového výškového vyrovnání podlahové krytiny bez ohledu na lokální sklon podkladové konstrukce.

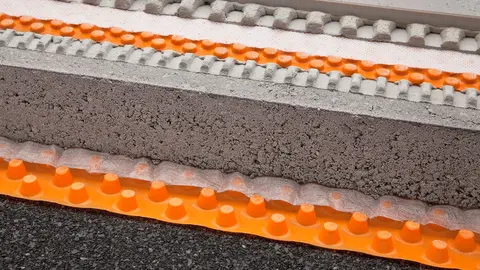

Voda z dokončené podlahy odtéká otevřenými spárami deskových prvků do drenážní úrovně pod ní. Odtud se stékající voda beztlakově díky spádu odvádí do odtoku. Plošné drenáže jako Schlüter-TROBA-PLUS a TROBA-PLUS-G odvádějí průsakovou vodu a současně vytvářejí vzduchový polštář, který tvoří tepelnou a zvukovou izolaci a chrání podkladovou hydroizolaci.

Naše výrobky pro pokládku s maltovými terči

Pokládka na terče

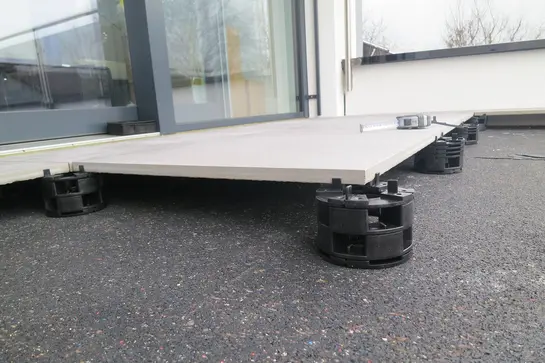

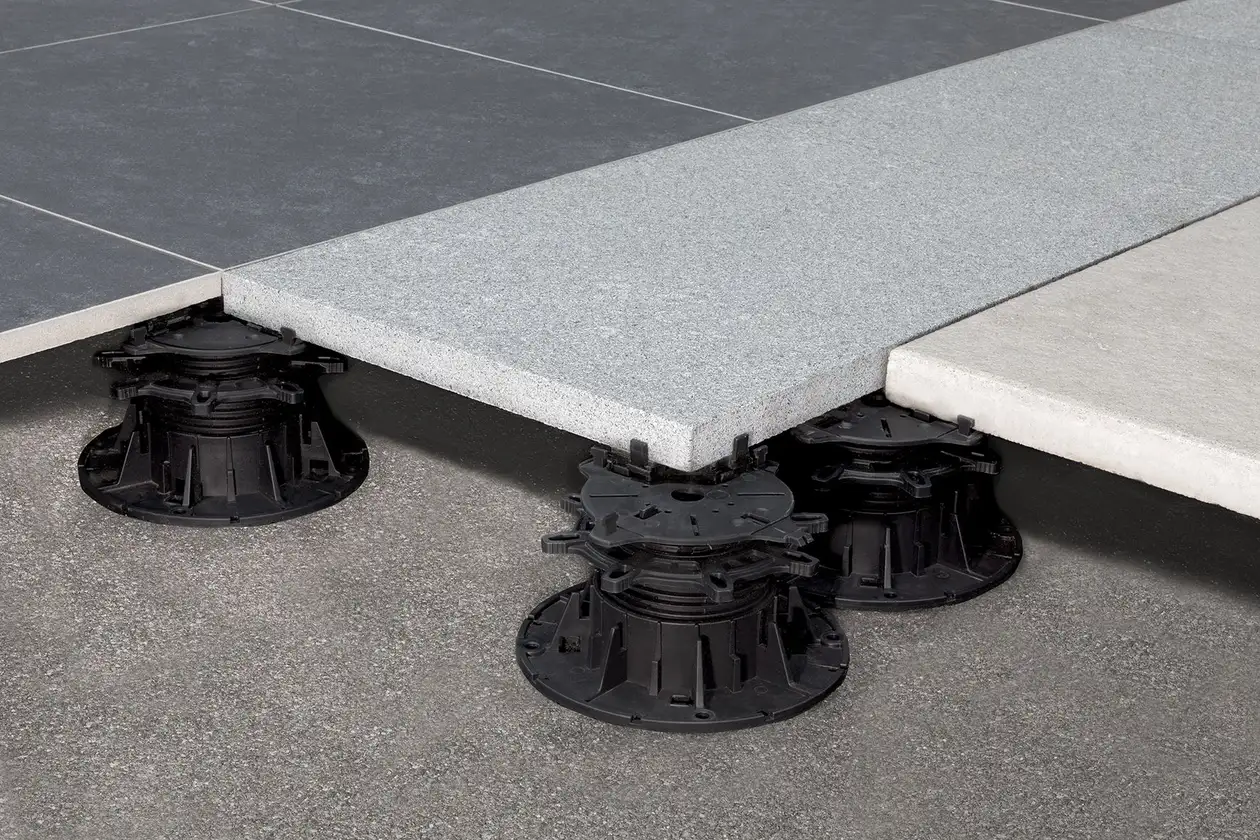

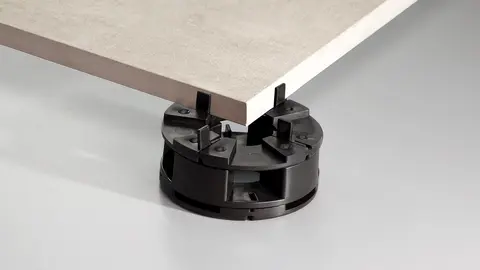

Při tomto způsobu pokládky spočívají desky na výškově nastavitelných a stohovatelných terčích, přičemž konstrukční systémy se zpravidla skládají z různých kombinovatelných prvků. Rovněž prefabrikované komponenty systému Schlüter-TROBA-LEVEL jsou variabilně kombinovatelné a umožňují konstrukční výšku od 3 mm do více než 1 metru. Díky tomu lze spolehlivě vyrovnat téměř jakýkoli sklon od 0 % do 10 %, což je nepřekonatelná výhoda, pokud podklad nebyl optimalizován podle vodováhy. Veškeré prvky se při tom nasazují na sebe nebo se bez nářadí otáčením nastavují na potřebnou výšku.

Voda z dlažby je odváděna volnými spárami v dlažbě na vyspádovanou izolovanou plochu terasy. Tento způsob pokládky konstrukčně zajišťuje neustálé odvětrávání podlahy, což mimo jiné zabraňuje poškození mrazem. Mimořádná udržitelnost: Při opravách nebo přestavbách lze terasové desky kdykoli snadno vyměnit a komponenty systému znovu použít.

Osm přesvědčivých důvodů pro výrobky Schlüter-TROBA-LEVEL

Přehledný sortiment výrobků

© Schlueter-Systems

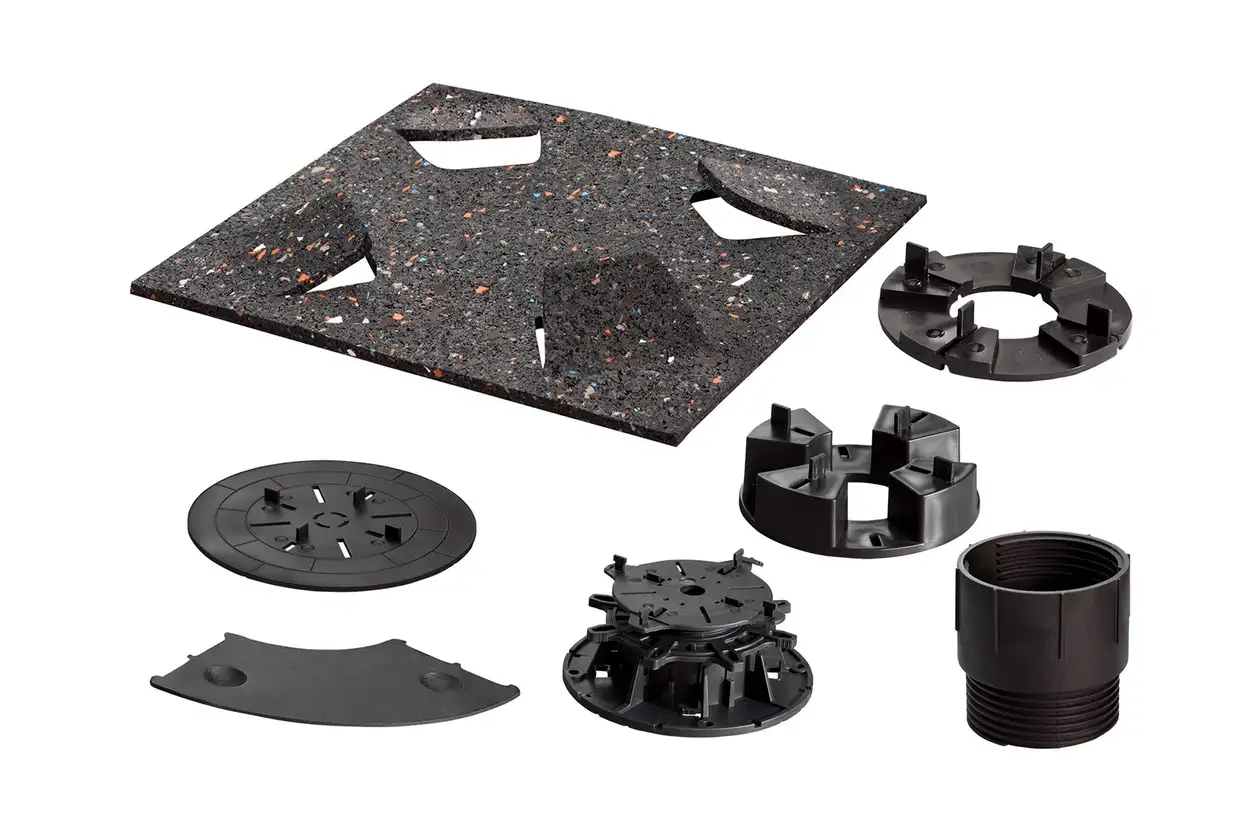

Pomocí sedmi kombinovatelných, výškově nastavitelných nebo stohovatelných komponent řady Schlüter-TROBA-LEVEL lze při pokládce spolehlivě vyřešit téměř libovolný spád. To nejen usnadňuje manipulaci a projektování, ale také šetří drahocenný čas a skladovací prostor.

Optimální odvod vody, nepřetržité odvětrávání

© Schlueter-Systems

Volná pokládka s otevřenými spárami o velikosti 3 mm zaručuje rychlé odtékání povrchové vody do odtoku nad ložnou vrstvou. Nepřetržité odvětrávání zabraňuje poškození mrazem a v případě potřeby umožňuje rychlý přístup k základním komponentám.

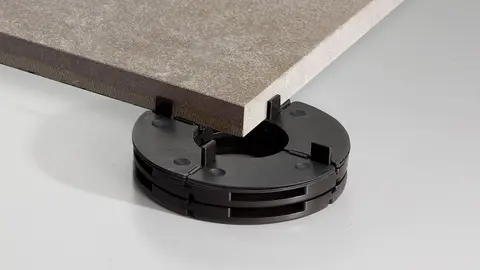

Vyrovnání různé tloušťky desek

© Schlueter-Systems

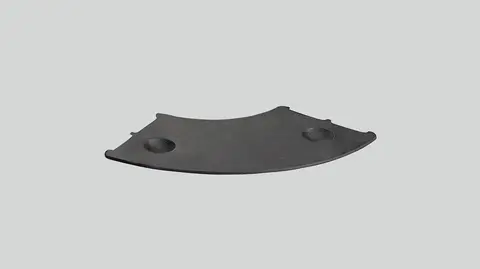

Při pokládce různých materiálů, např. keramiky a přírodního kamene, vznikají v oblasti přechodů často stupně kvůli různé tloušťce materiálu, které je nutné vyrovnat. TROBA-LEVEL poskytuje díky dělitelným terčům a vyrovnávacím destičkám optimální řešení.

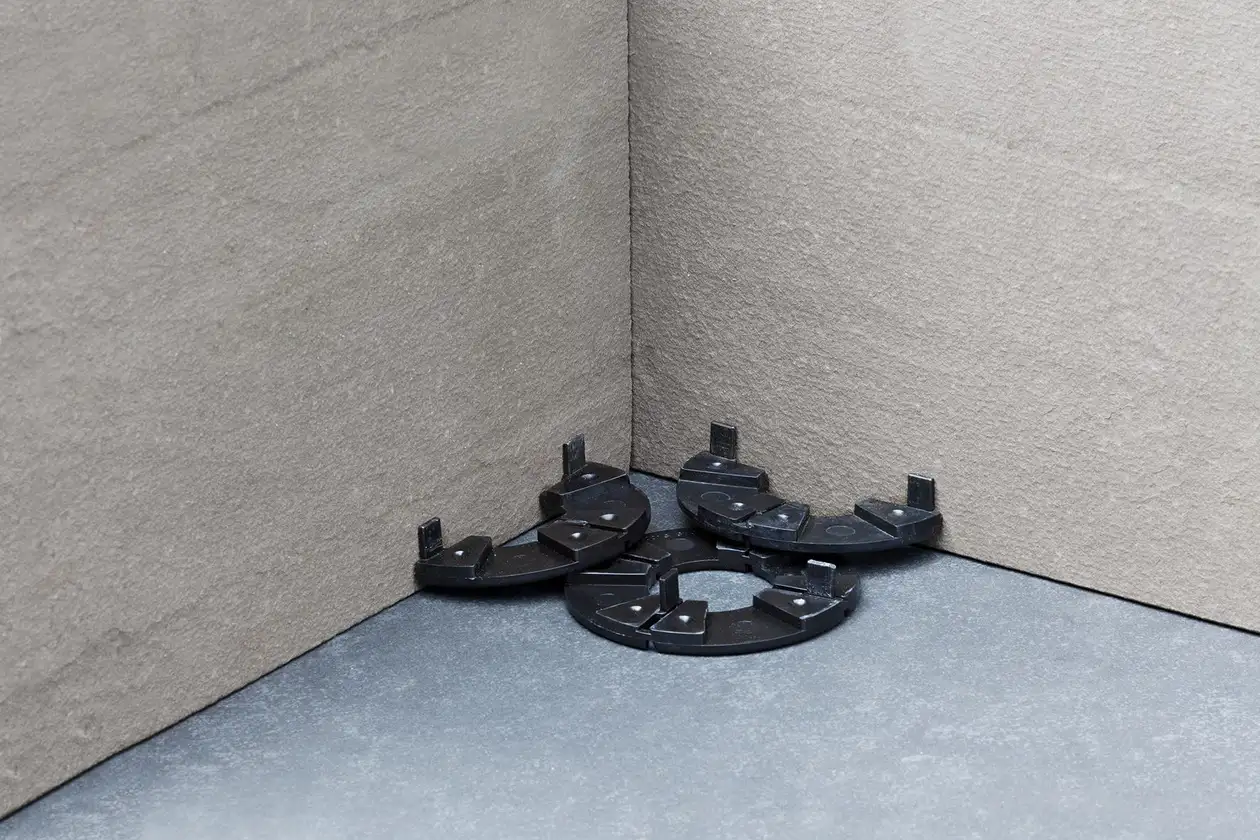

Přiřezávání pro vytvoření okrajů a rohů

© Schlueter-Systems

Prvky TROBA-LEVEL jsou skvěle připraveny pro použití na okrajích a v rozích: při osazení v jedné úrovni je lze snadno řezat a drážky v materiálu usnadňují přesné vyrovnání. Díly lze přitom i nadále zasouvat do sebe a otáčet jimi.

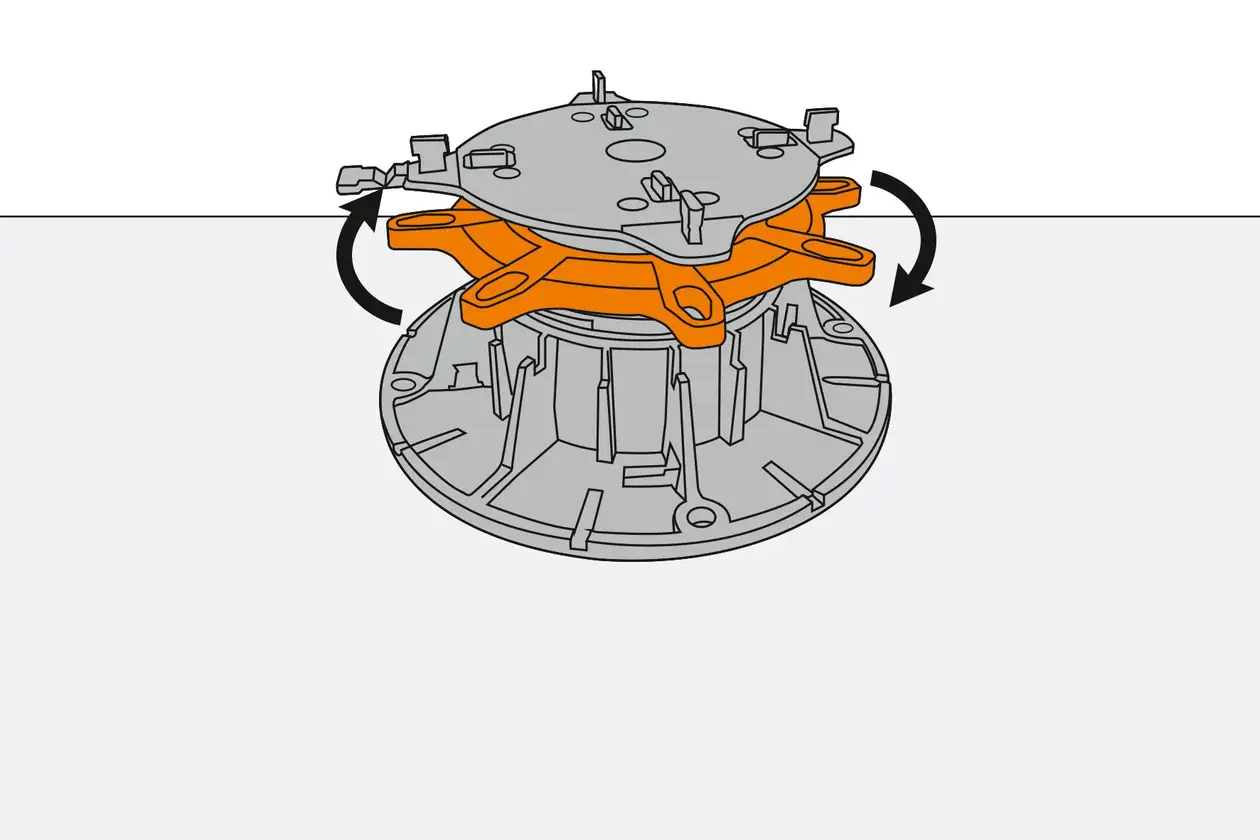

Bez zkroucení a šroubování

© Schlueter-Systems

Montáž během chvilky: Veškeré prvky TROBA-LEVEL se nasazují na sebe nebo se bez speciálního nářadí otáčením nastavují na potřebnou výšku. Při nastavování výšky zajišťuje aretace otočné části proti vypadnutí. Aretace zároveň zabraňuje nežádoucím změnám způsobeným vibracemi nebo zatížením.

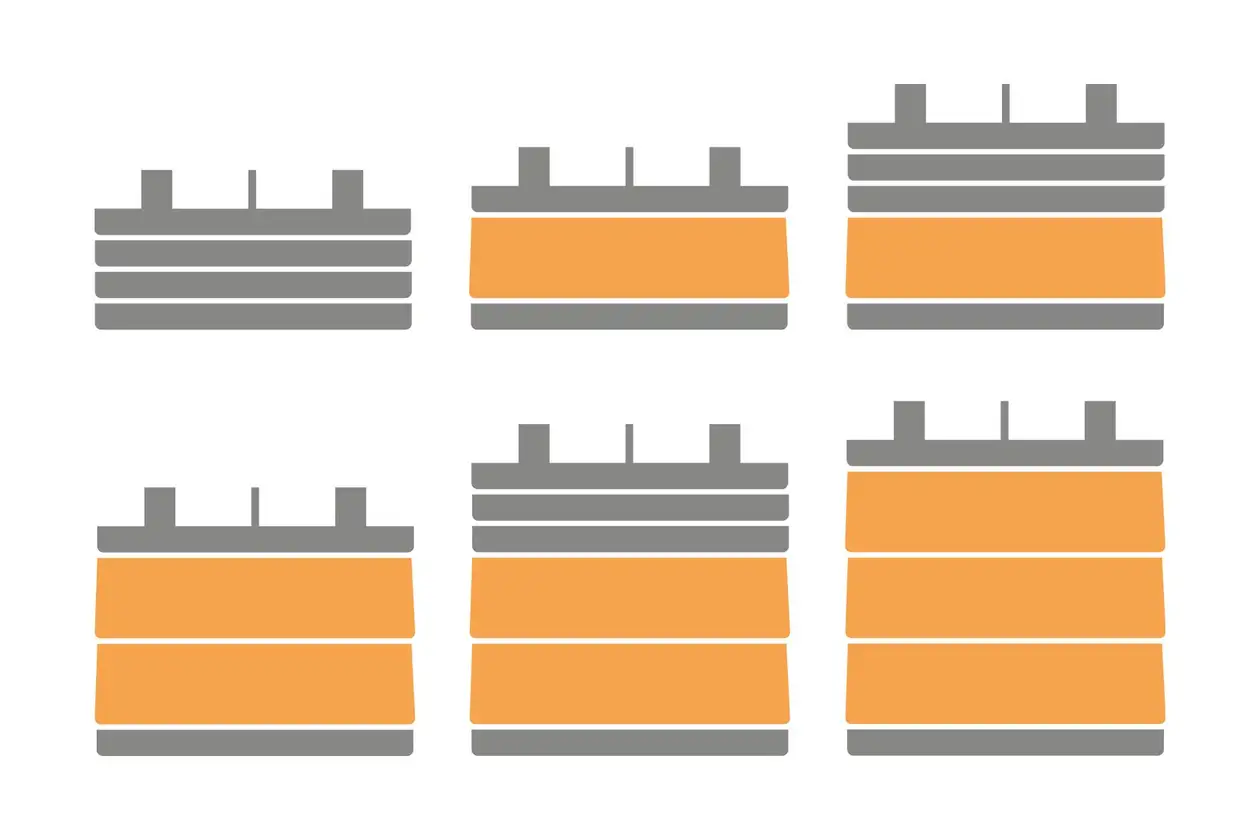

Vysoká flexibilita díky možnostem kombinování

© Schlueter-Systems

Prvky Schlüter-TROBA-LEVEL jsou od počátku konstruovány pro použití v různých vzájemných kombinacích – to usnadňuje projektování a zajišťuje maximální flexibilitu při pokládce. Tento systém umožňuje snadno reagovat na neznámé nebo změněné podmínky v místě pokládky bez potřeby velkých skladovacích kapacit.

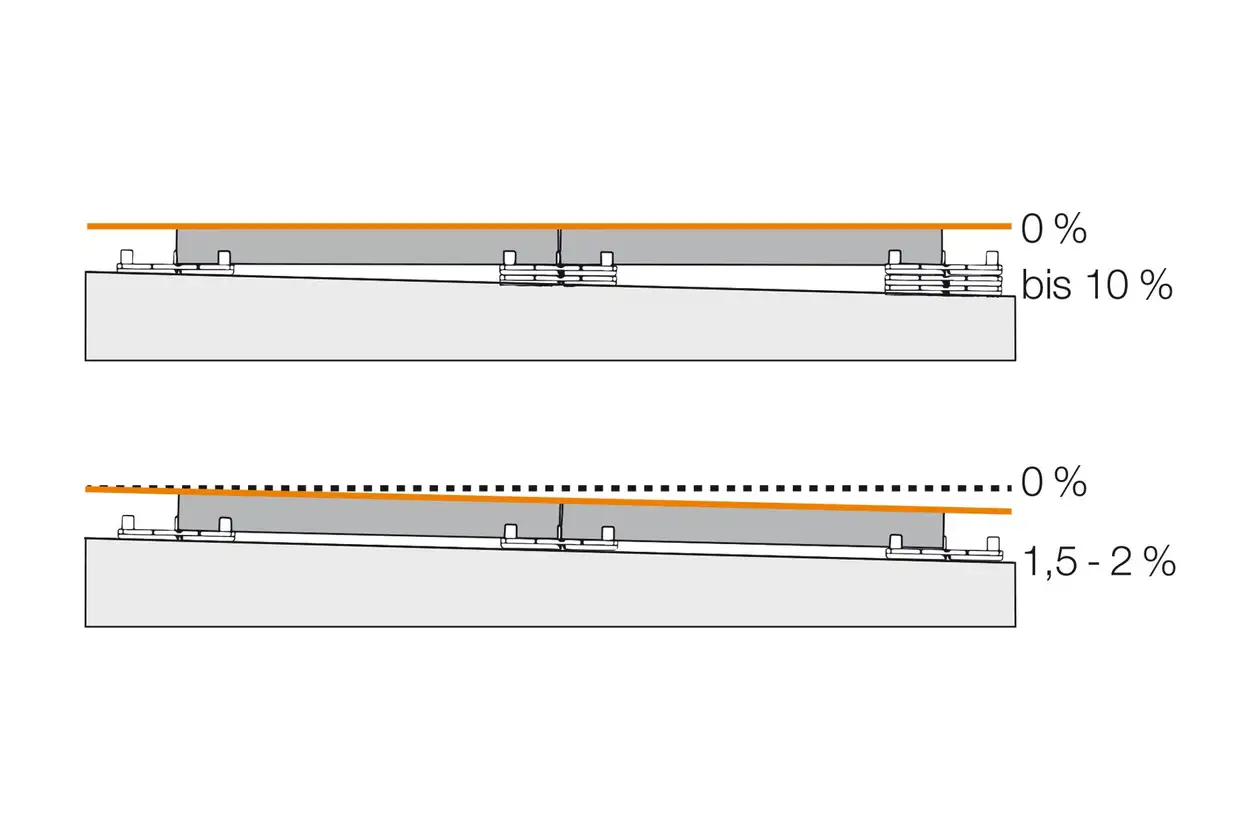

Pro libovolný spád do 10 %

© Schlueter-Systems

Ať už chcete vyrovnat spád, zmenšit ho nebo provádět pokládku v něm: Flexibilní možnosti kombinací prvků: TROBA-LEVEL nabízejí řešení pro libovolný spád až do 10 %. Ani „viklání“ kvůli spádu, terénním nerovnostem nebo nepravidelnostem desek nepředstavuje při použití prvků TROBA-LEVEL problém, protože každý jednotlivý roh lze vyrovnat s milimetrovou přesností.

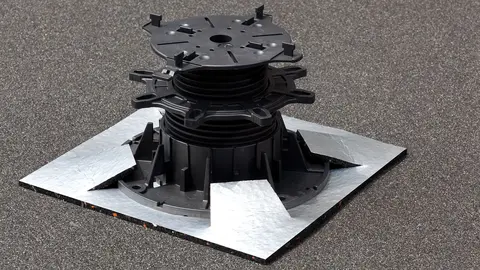

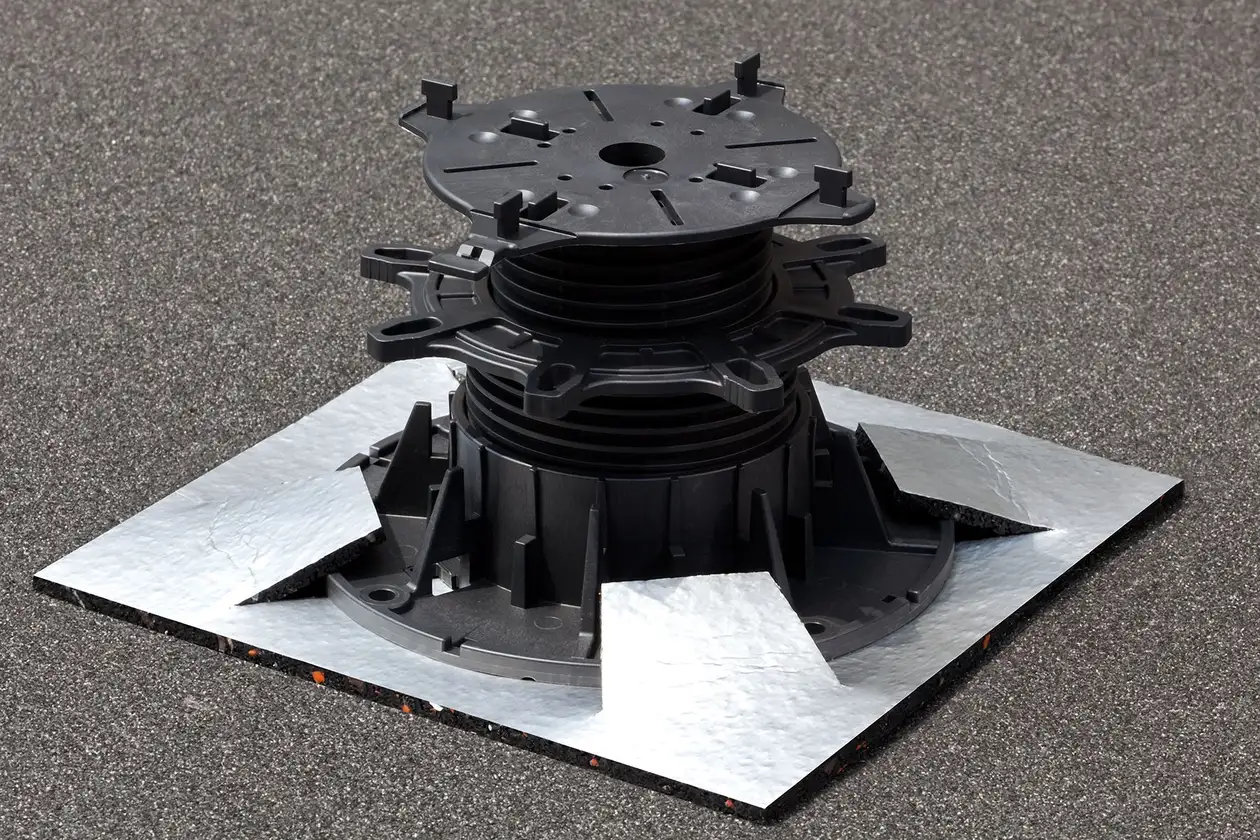

Vysoká zatížitelnost a opakovaná použitelnost

© Schlueter-Systems

Všechny komponenty jsou vyrobeny ze speciálního plastu, který tlumí zvuk a odolává větru, povětrnostním vlivům a horizontálním posunům i zatížení. Terče pro rozložení zátěže a ochranné rohože navíc zabraňují poškození podkladu. Při přestavbě lze tyto odolné výrobky lze snadno demontovat a znovu použít.
