Konstrukce terasy B.7: podlahové konstrukce na maltových terčích

Konstrukční skladby B: terasy na rostlém terénu

Podlahová konstrukce s maltovými kroužky TROBA-STELZ

Schlüter-Systems – Konstrukce terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

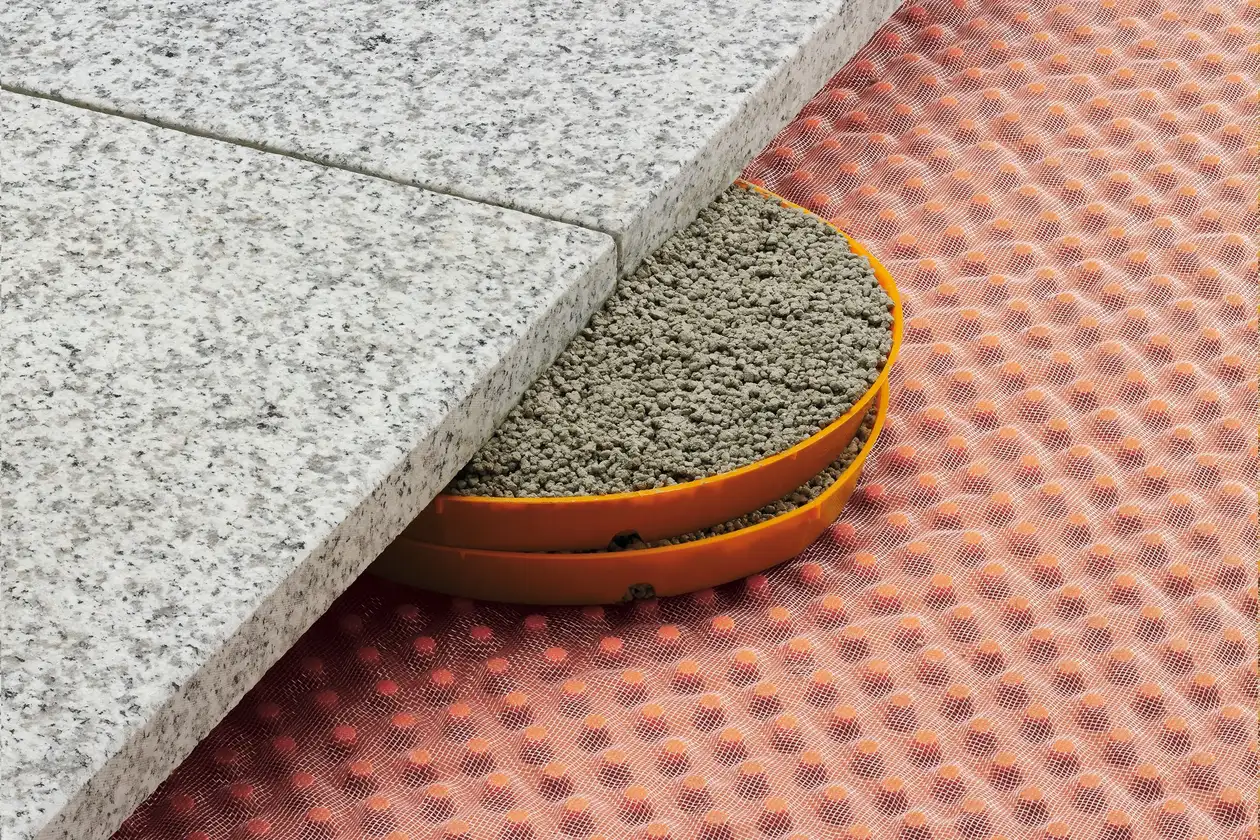

Schlüter-TROBA-STELZ-MR jsou plastové kroužky sloužící jako pomůcka při pokládce velkoformátových desek.

Tyto plastové kroužky o výšce 25 mm se pokládají do míst křížení spár dlaždic jako „ztracené bednění“ a poté se plní čerstvou maltou (přednostně drenážní maltou). Povrch dlažby lze tímto způsobem snadno výškově vyrovnat.

Volný prostor mezi terči zajišťuje rychlý odvod vody prosakující otevřenými spárami.

B.7: Podlahová konstrukce na maltových terčích, pokládka s maltovými kroužky

Schlüter-Systems – Řez konstrukcí terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

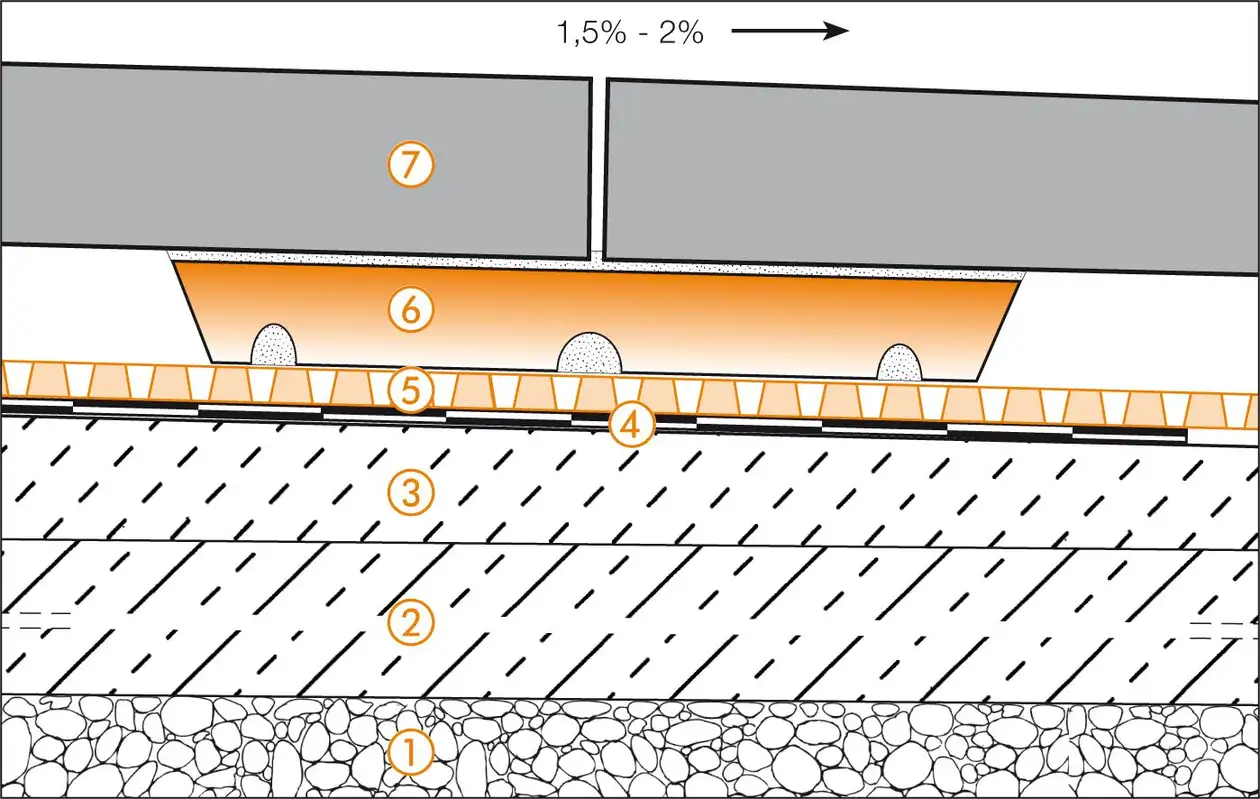

Řez konstrukcí terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS 8G
    Tlakově stabilní drenážní rohož jako nosná vrstva pro samonosné desky a pro trvale účinný odvod vody pronikající otevřenými spárami mezi deskami. Dbejte na možnost odvodu vody!
  6. Schlüter-TROBA-STELZ-MR
    jsou plastové kroužky sloužící jako pomůcka při pokládce velkoformátových deskových prvků na balkonech a terasách.
  7. Velkoformátové samonosné desky
    Umělý kámen, přírodní kámen nebo keramické prvky

Detail okraje 1

Schlüter-Systems – Detailní řez okrajem 1 konstrukce terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

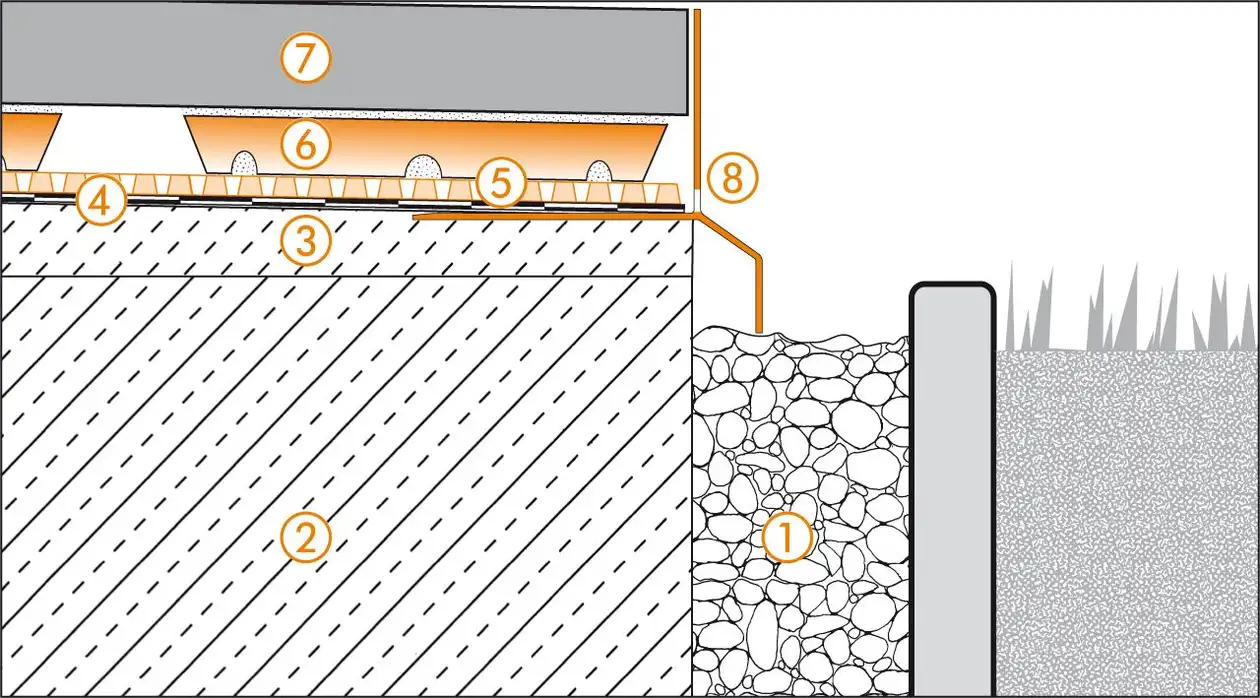

Detailní řez okrajem 1 konstrukce terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-TROBA-STELZ-MR
  7. Velkoformátové samonosné desky
  8. Schlüter-BARA-RKL
    Udržujte drenážní otvory volné!

Detail okraje 2

Schlüter-Systems – Detailní řez okrajem 2 konstrukce terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

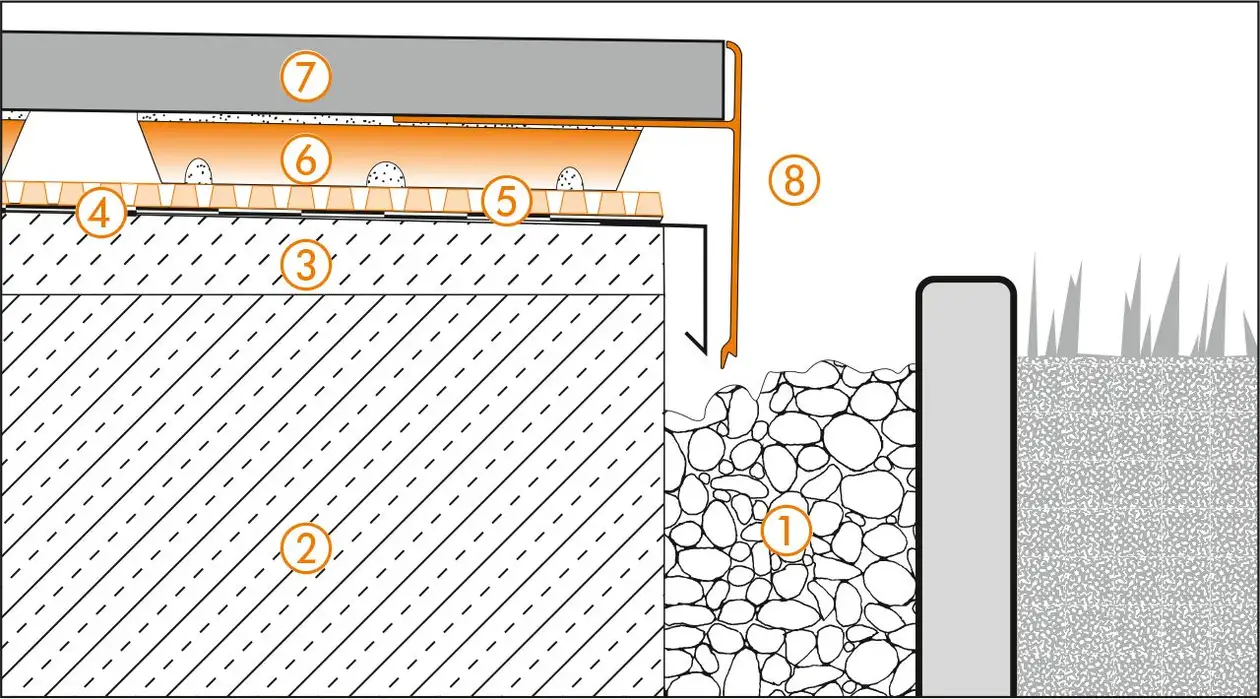

Detailní řez okrajem 2 konstrukce terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-TROBA-STELZ-MR
  7. Velkoformátové samonosné desky
  8. Schlüter-BARA-RTC
    Dbejte na možnost odvodu vody!

Detail okraje 3

Schlüter-Systems – Detailní řez okrajem 3 konstrukce terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

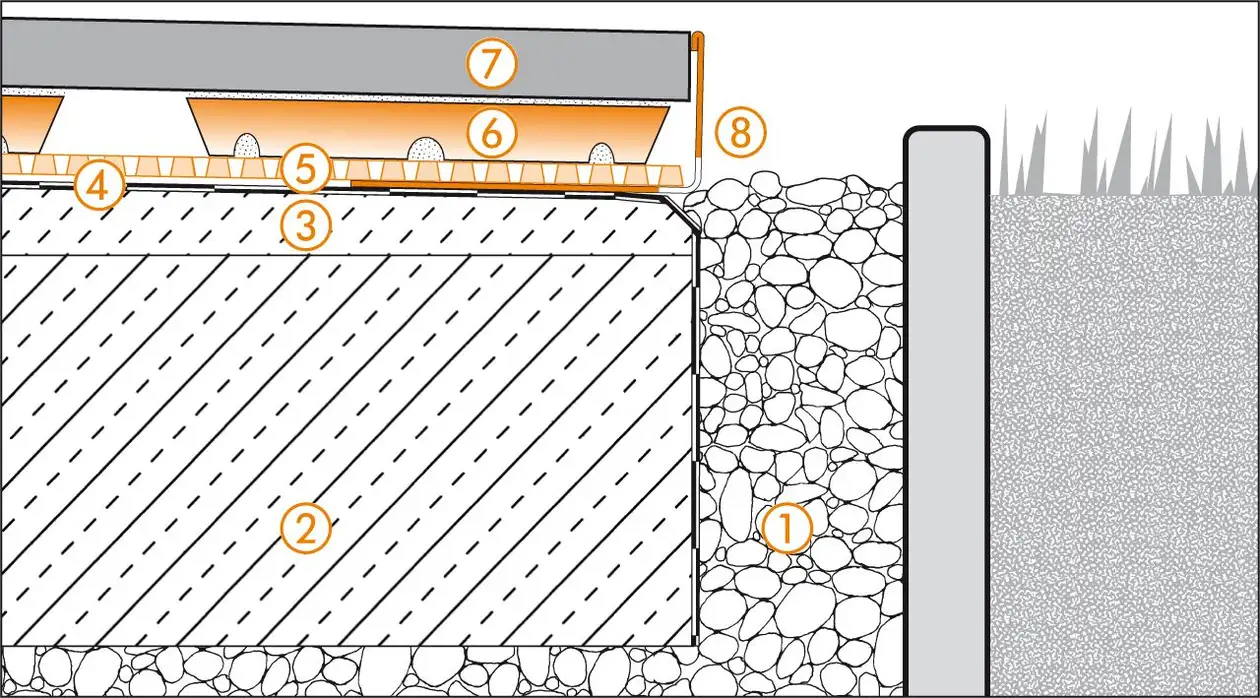

Detailní řez okrajem 3 konstrukce terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-TROBA-STELZ-MR
  7. Velkoformátové samonosné desky
  8. Schlüter-BARA-RWL
    Udržujte drenážní otvory volné!

Napojení na stěnu

Schlüter-Systems – Řez napojením na stěnu pro konstrukci terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

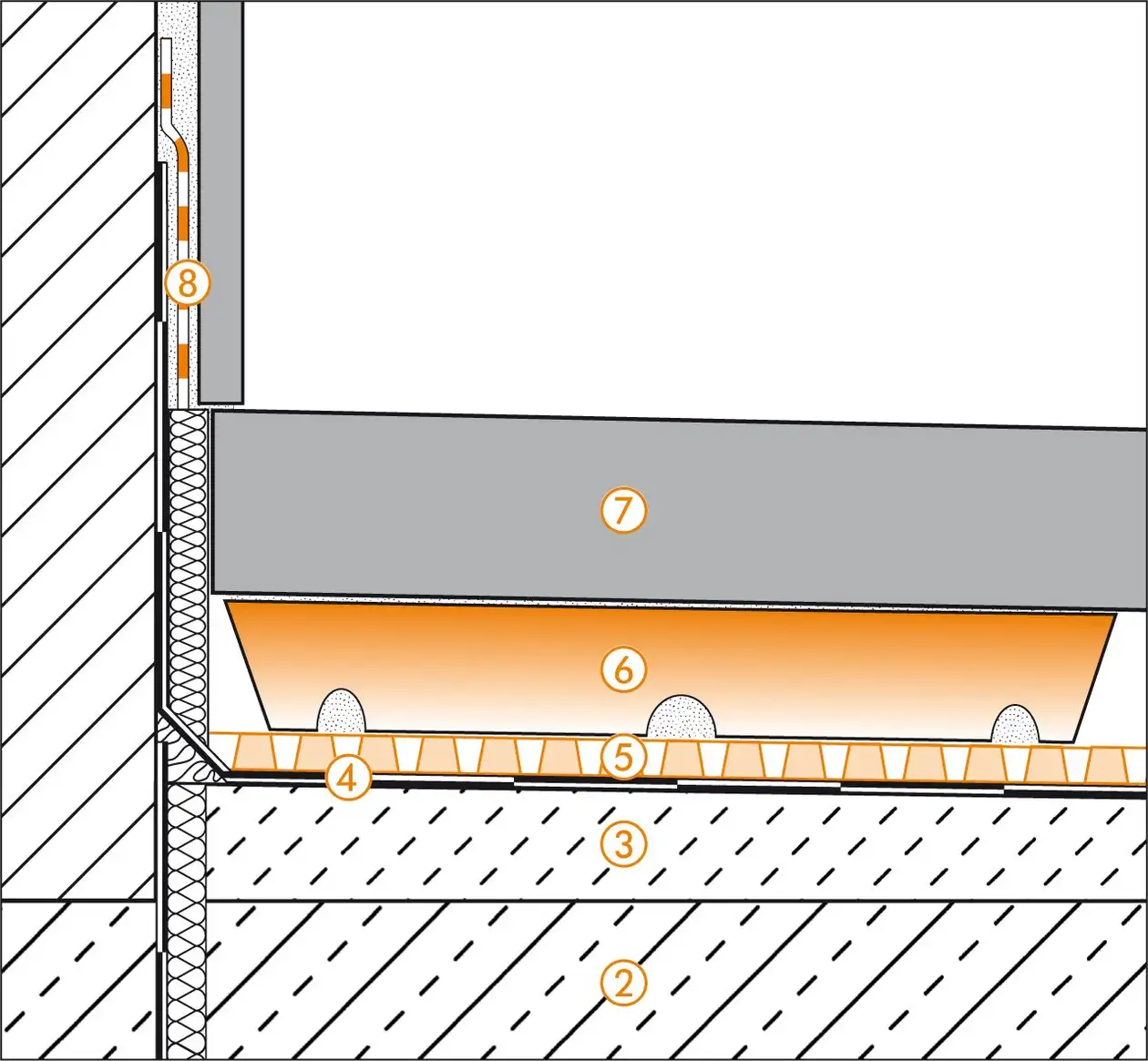

Řez napojením na stěnu pro konstrukci terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Velkoformátové samonosné desky
  7. Schlüter-KERDI-KEBA

Napojení dveří

Schlüter-Systems – Řez napojením dveří pro konstrukci terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

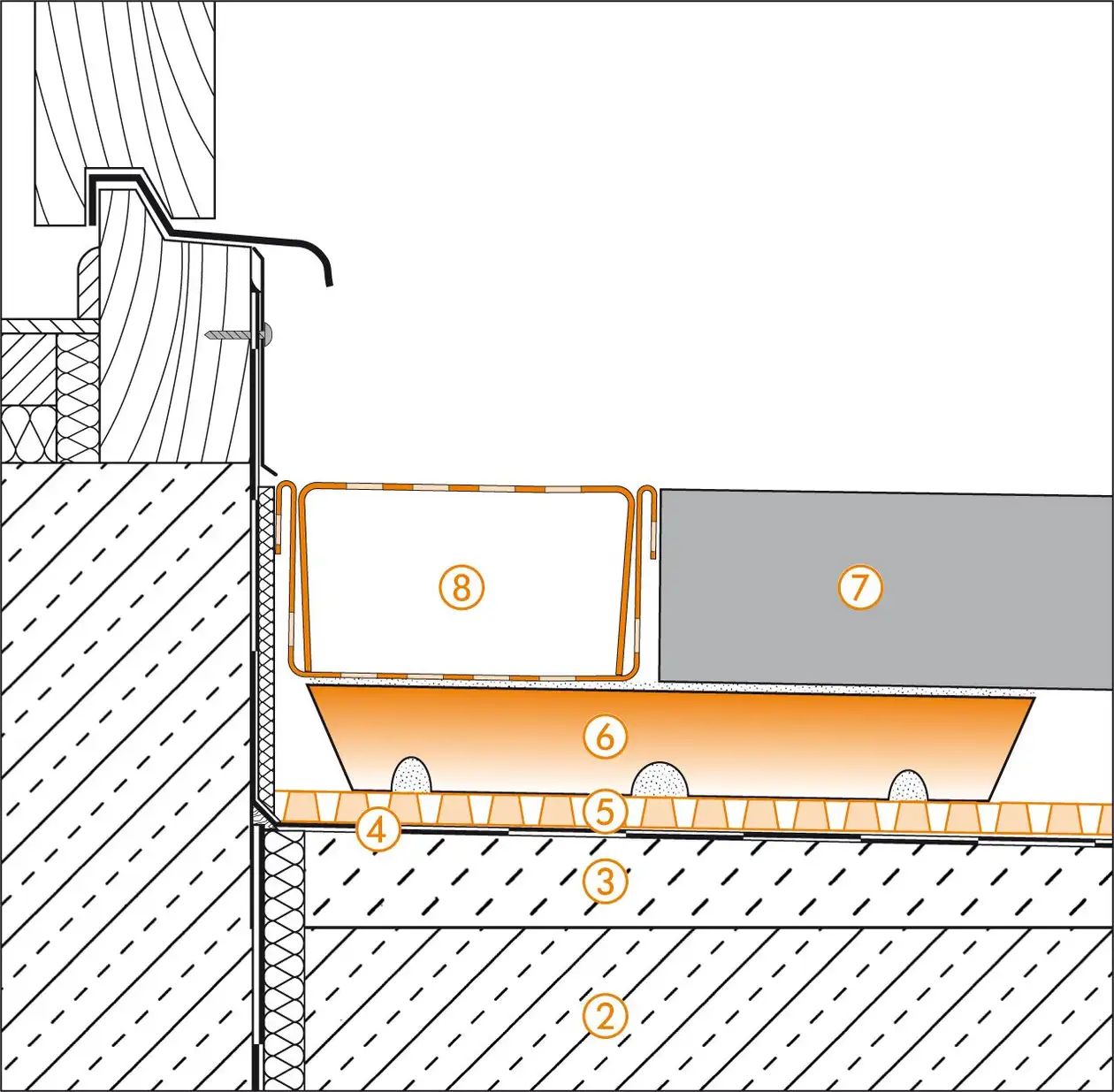

Řez napojením dveří pro konstrukci terasy B.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Velkoformátové samonosné desky
  7. Schlüter-TROBA-LINE-TL
