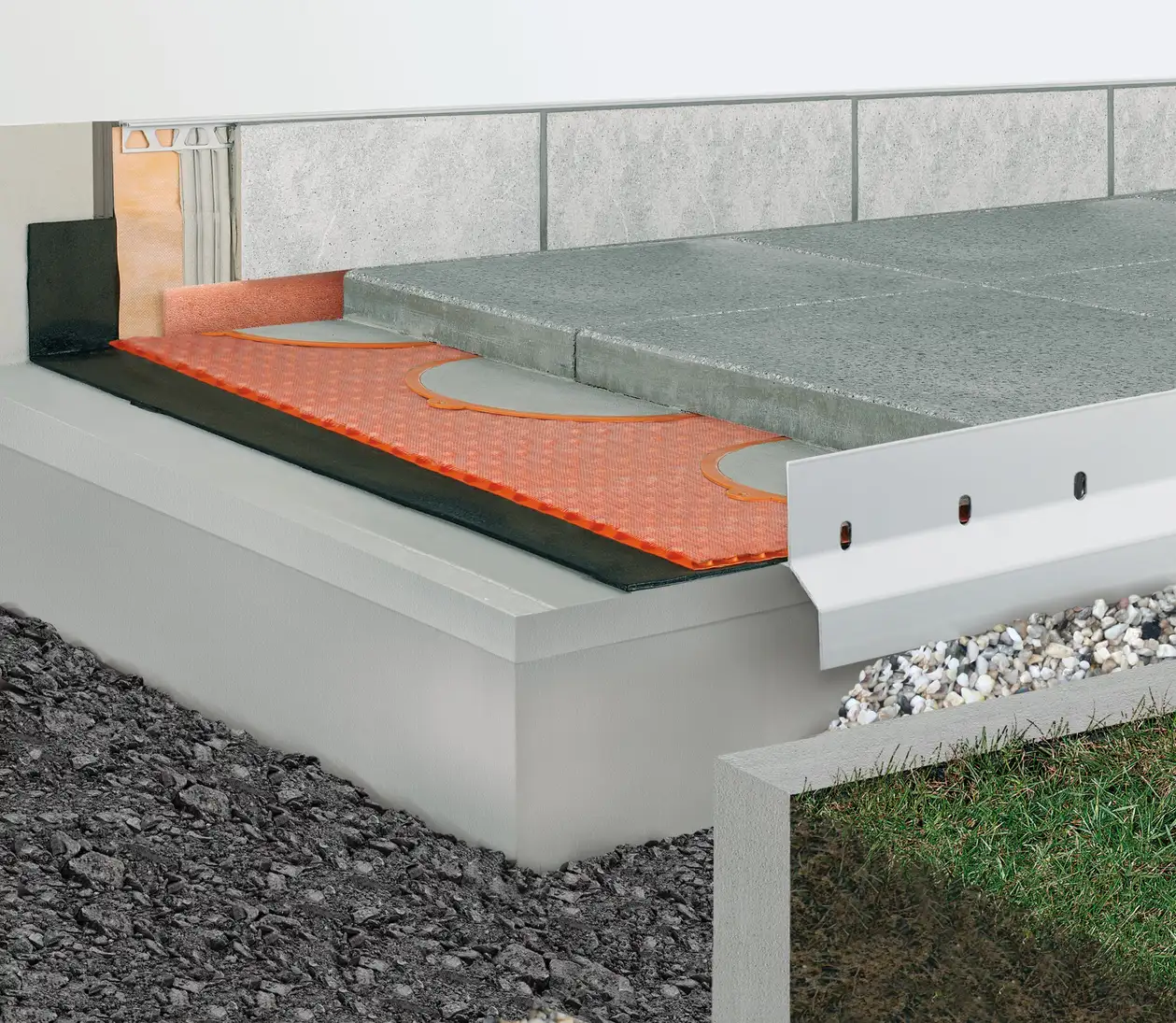

Konstrukce terasy B.6: volná pokládka na drenáž TROBA-PLUS 8G fixovaná pomocí tenkovrstvých maltových terčů
Nástavby stavebních konstrukcí B: terasy v přízemíVolná pokládka na drenáž TROBA-PLUS 8G v systému TROBA-STELZ-DR
U tohoto typu konstrukce tvoří tlakově stabilní plošná drenáž
Schlüter-TROBA-PLUS 8G nosnou vrstvu pro samonosné deskové prvky a zajišťuje rychlý odvod vody pronikající otevřenými spárami deskových prvků.
Schlüter-TROBA-STELZ-DR slouží jako fixační kroužky pro vytvoření rovnoměrných podložek z tenkovrstvé malty pro samonosné desky.
Poznámka:
Fixační kroužky Schlüter-TROBA-STELZ-DR lze po nanesení tenkovrstvé malty opět sejmout a znovu použít.

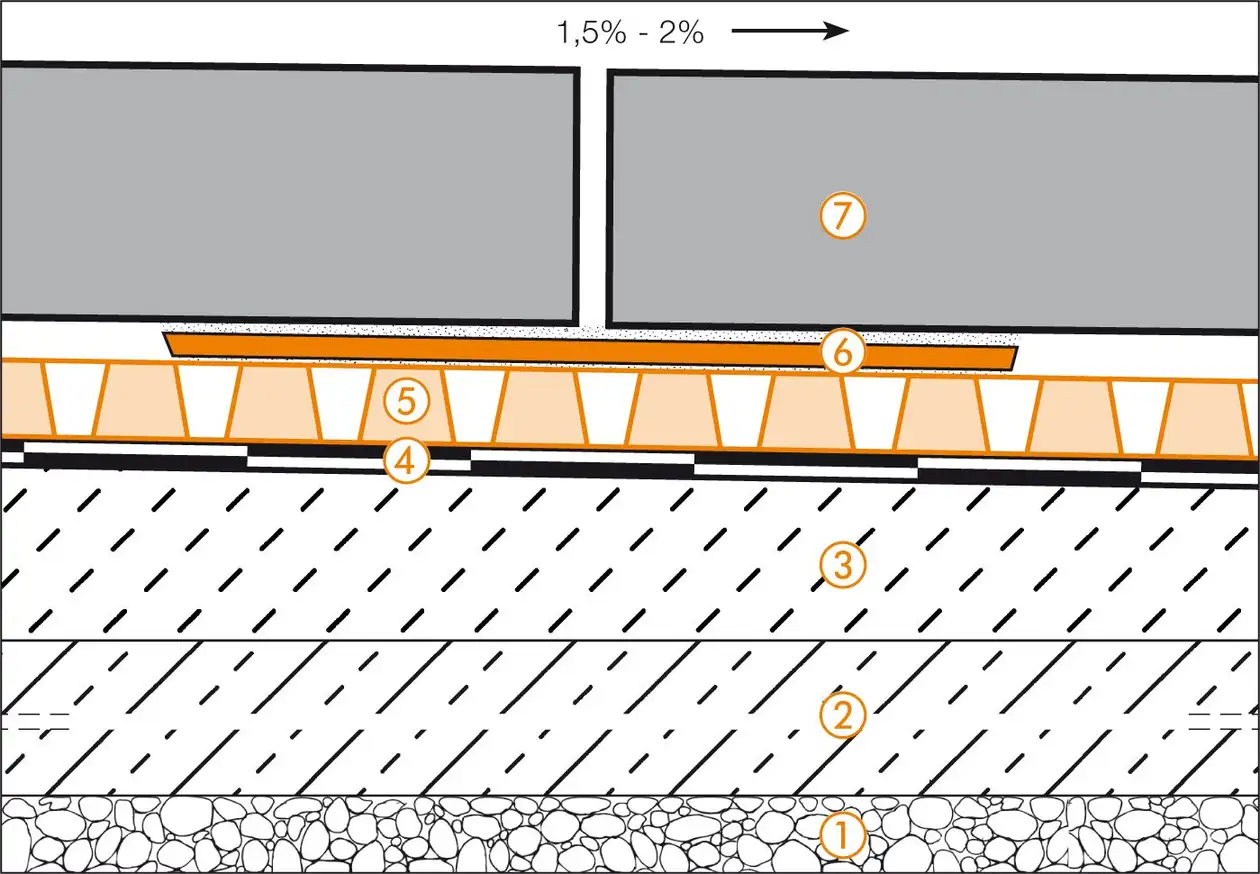

Konstrukce terasy B.6: volná pokládka na drenáž TROBA-PLUS 8G fixovaná pomocí tenkovrstvých maltových terčů
- Kapilárně pasivní vrstva
- Betonová deska
- Spádový potěr
Podmínkou pro správné fungování konstrukce je dostatečný spád
(1,5–2 %) pro odvod vody - Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS 8G
Tlakově stabilní drenážní rohož jako nosná vrstva pro samonosné desky a pro trvale účinný odvod vody pronikající otevřenými spárami mezi deskami. Dbejte na možnost odvodu vody! - Schlüter-TROBA-STELZ-DR
Fixační kroužky pro lože z tenkovrstvé malty - Velkoformátové samonosné desky
Umělý kámen, přírodní kámen nebo keramické prvky

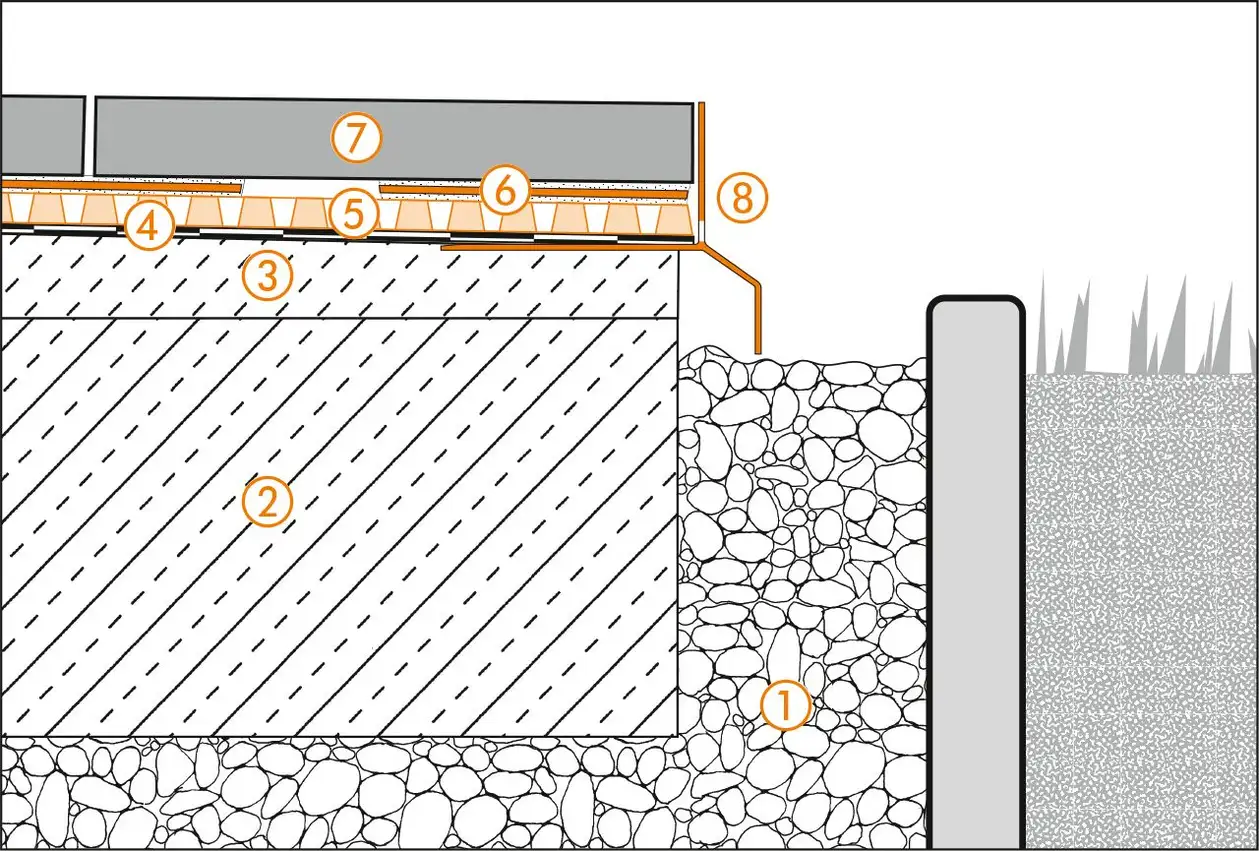

Detail okraje 1
- Kapilárně pasivní vrstva
- Betonová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Velkoformátové samonosné desky
- Profily Schlüter-BARA-RKL
Schlüter-BARA-RKL 35 a 40 jsou
zvlášť vhodné pro dlaždice tloušťky 2 cm.
Udržujte drenážní otvory volné!

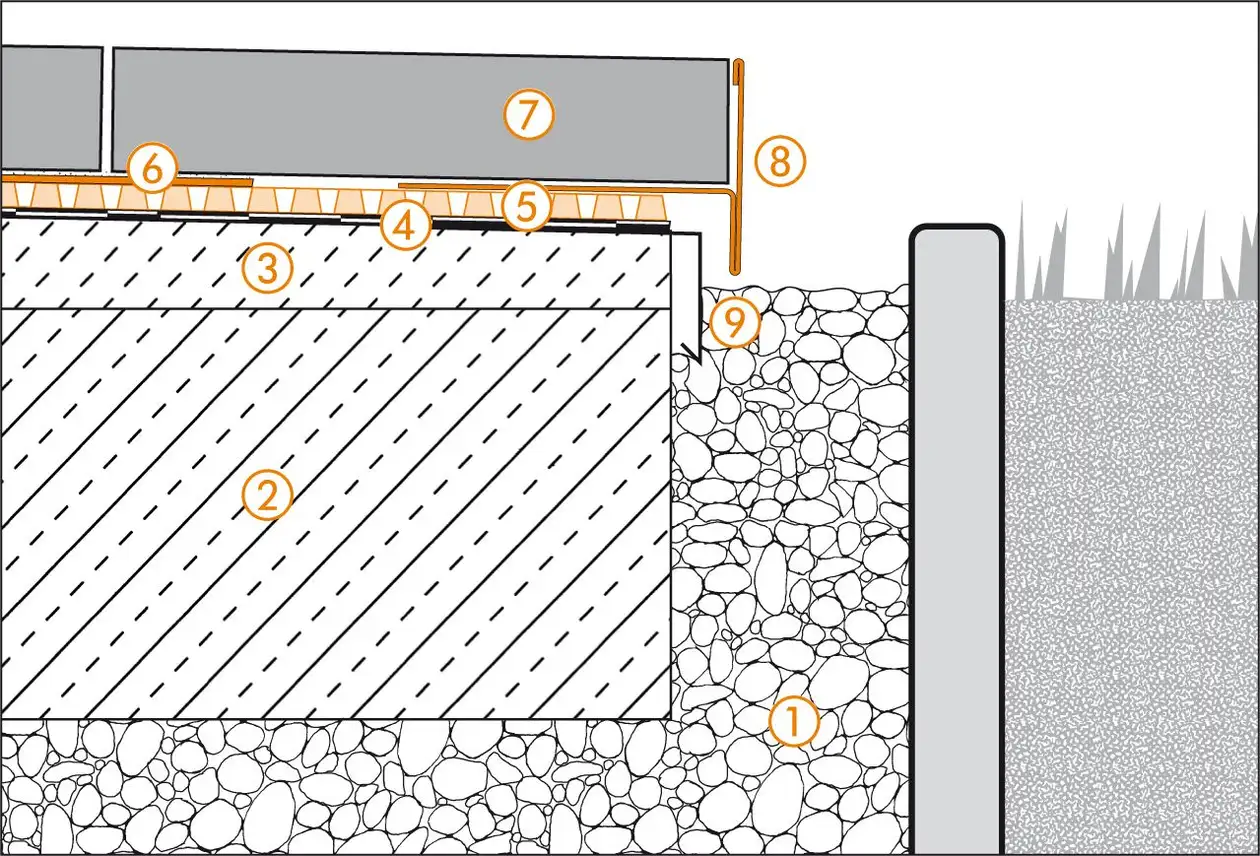

Detail okraje 2
- Kapilárně pasivní vrstva
- Betonová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Velkoformátové samonosné desky
- Schlüter-BARA-RT
Dbejte na možnost odvodu vody!
Pro podlahovou krytinu tloušťky 2 cm doporučujeme profil BARA-RTC! - Okapový plech

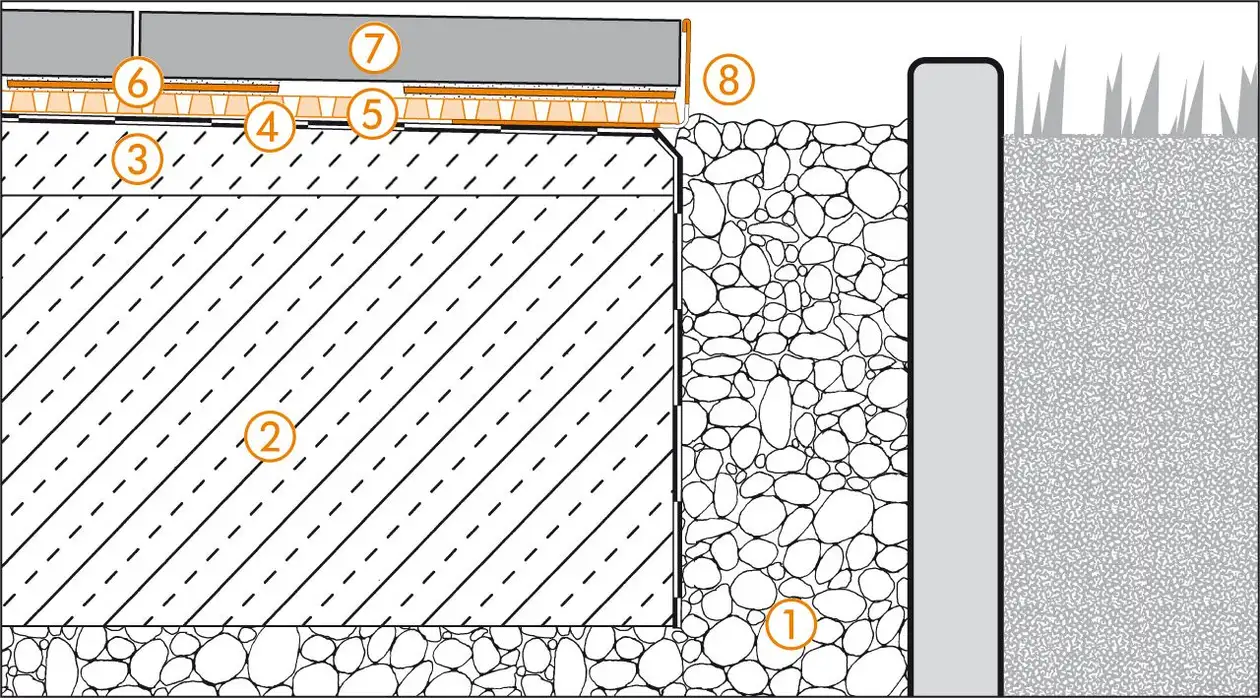

Detail okraje 3
- Kapilárně pasivní vrstva
- Betonová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Velkoformátové samonosné desky
- Schlüter-BARA-RWL
Udržujte drenážní otvory volné!

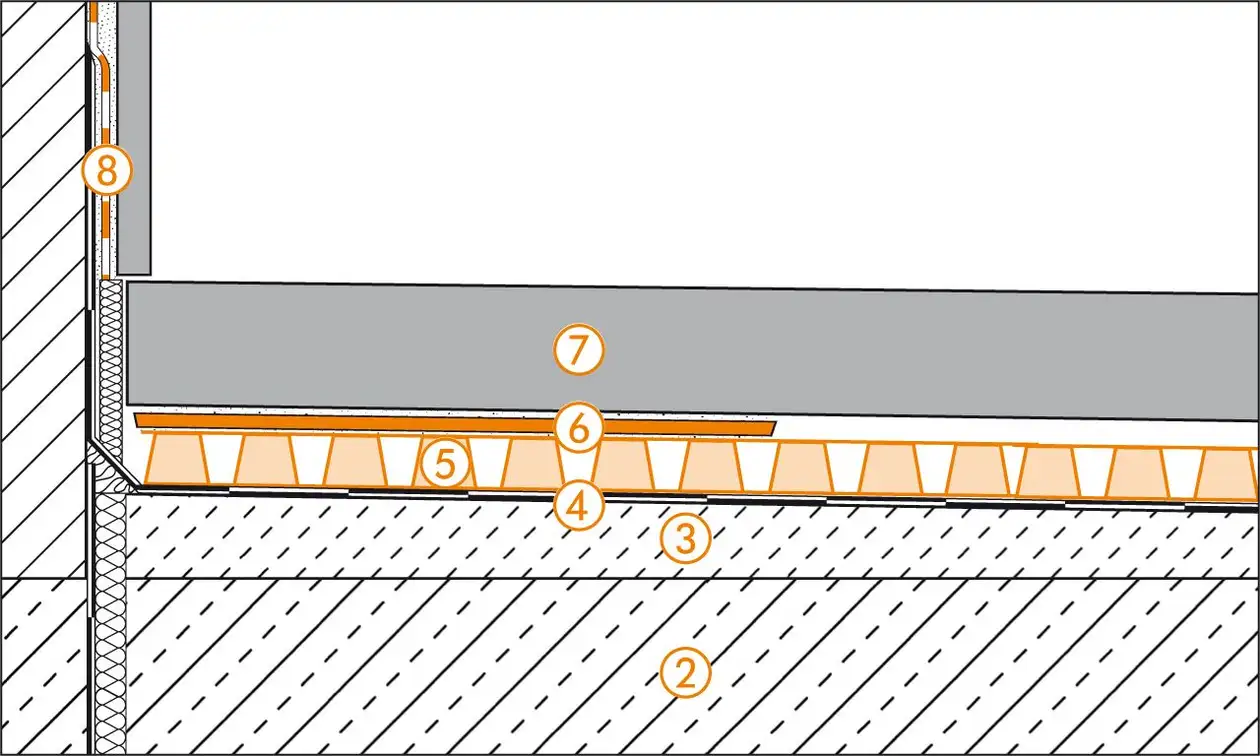

Napojení na stěnu
- Betonová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Velkoformátové samonosné desky
- Schlüter-KERDI

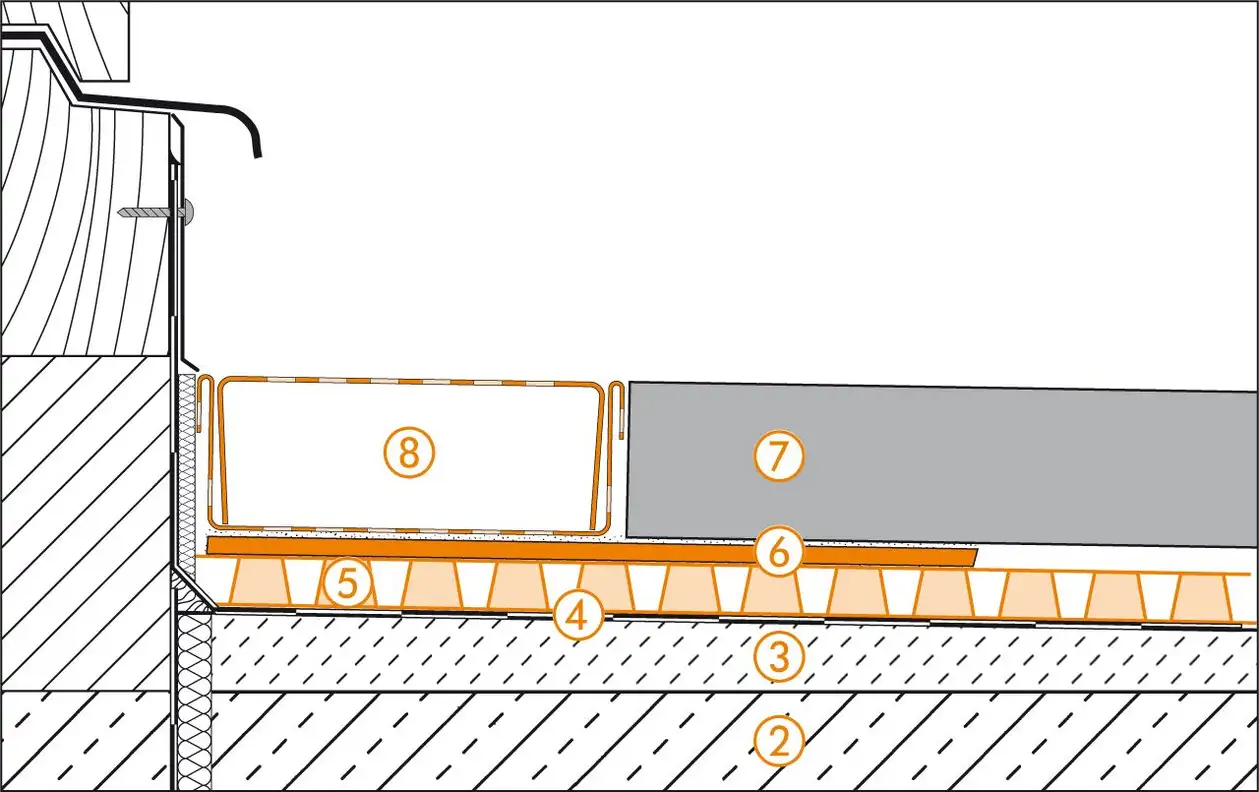

Napojení dveří
- Betonová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS 8G
- Schlüter-TROBA-STELZ-DR
- Velkoformátové samonosné desky
- Schlüter-TROBA-LINE-TL
