Konstrukce terasy B.5: podlahové konstrukce nad izolací

Nástavby stavebních konstrukcí B: terasy v přízemí

Izolace, drenáž, roznášecí vrstva, kontaktní drenáž a kontaktní separace

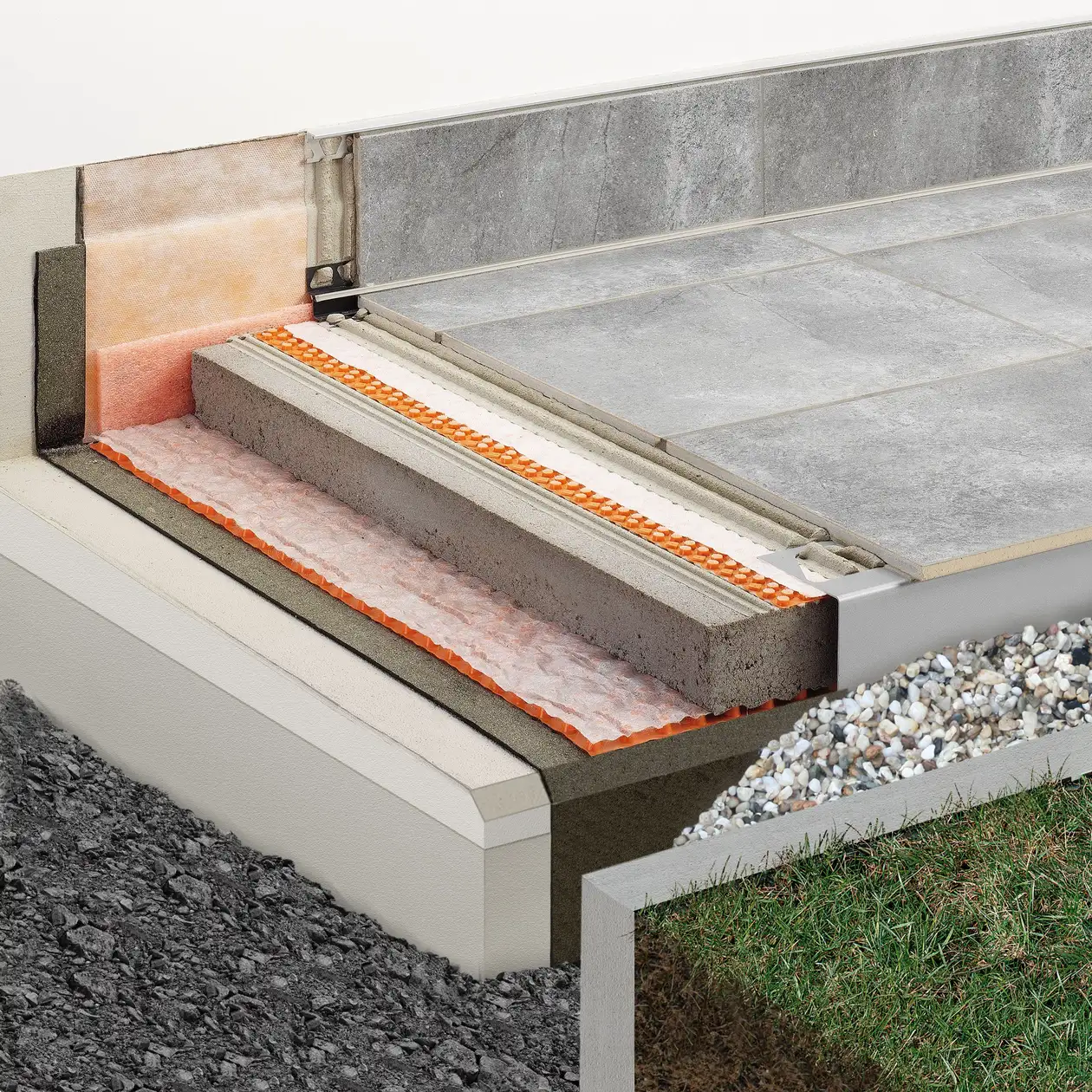

Konstrukce terasy Schlüter-Systems, podlahové konstrukce nad izolací podle normy DIN 18531 © Schlueter-Systems

Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.

Mezi izolaci a roznášecí vrstvu (potěr) se pokládá Schlüter-TROBA-PLUS jako drenáž pro odvod prosakující vody.

Mezi potěr a dlažbu se do tenkovrstvé malty pokládá kapilárně pasivní kontaktní drenáž a kontaktní separace Schlüter-DITRA-DRAIN.

Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

B.5: podlahové konstrukce nad izolacemi podle normy DIN 18531

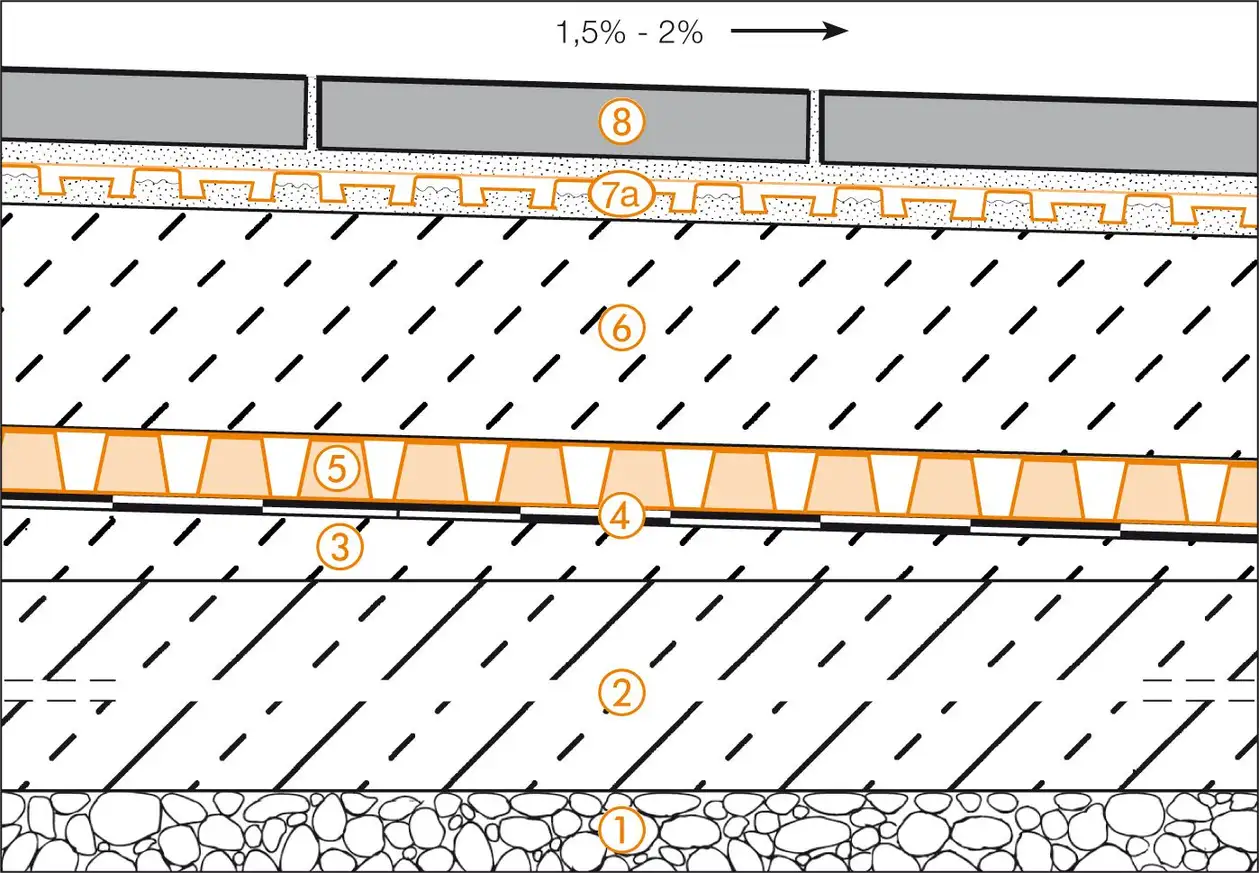

Schlüter-Systems – Řez konstrukcí terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531 © Schlueter-Systems
Řez konstrukcí terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
    Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání
  6. Roznášecí vrstva
    Cementový potěr podle normy DIN 18560-2 nebo drenážní malta
  7. a) Schlüter-DITRA-DRAIN 4
    Kontaktní drenážní rohož z polyethylenu, pokládaná do lože z tenkovrstvé malty, s funkcemi kontaktní drenáže, odvětrání a kontaktní separace
    b) Schlüter-DITRA-DRAIN 8
    Kontaktní drenážní rohož speciálně pro velké plochy a schodišťové konstrukce
  8. Keramická dlažba nebo desky z přírodního kamene
    Pokládka, a to i velkých formátů, s použitím hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům

Detail okraje 1

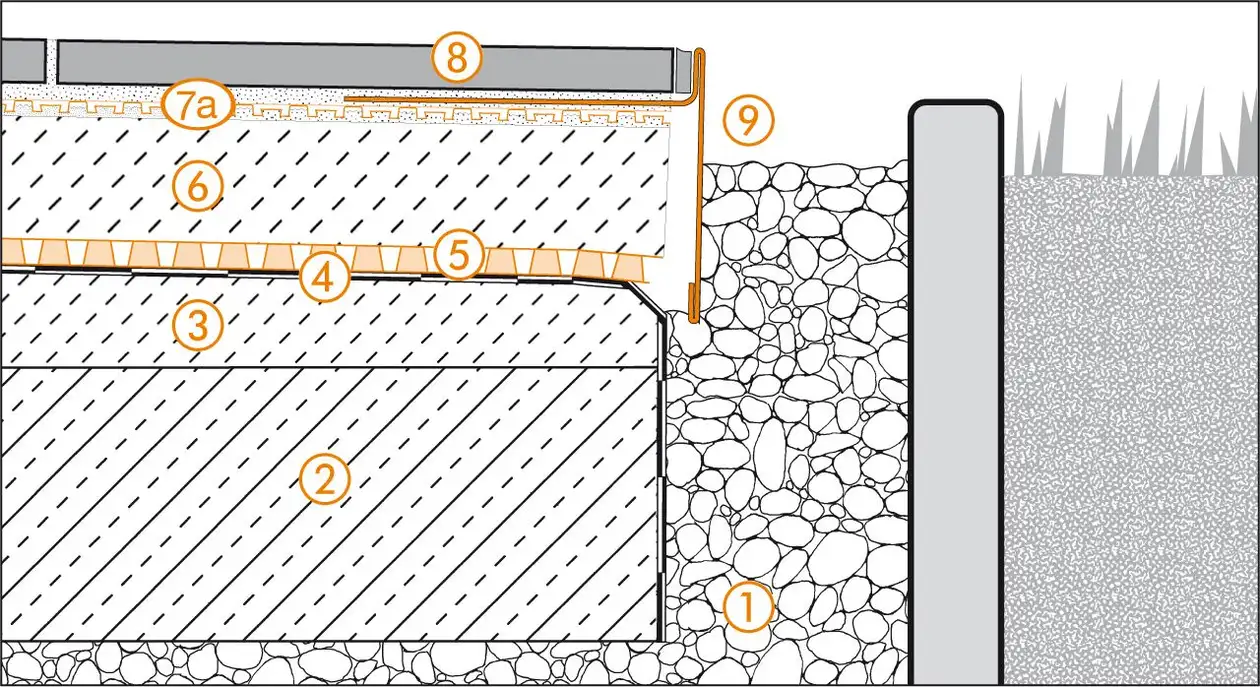

Schlüter-Systems – Detailní řez okrajem 1 u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531 © Schlueter-Systems
Detailní řez okrajem 1 u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Roznášecí vrstva
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!

Detail okraje 2

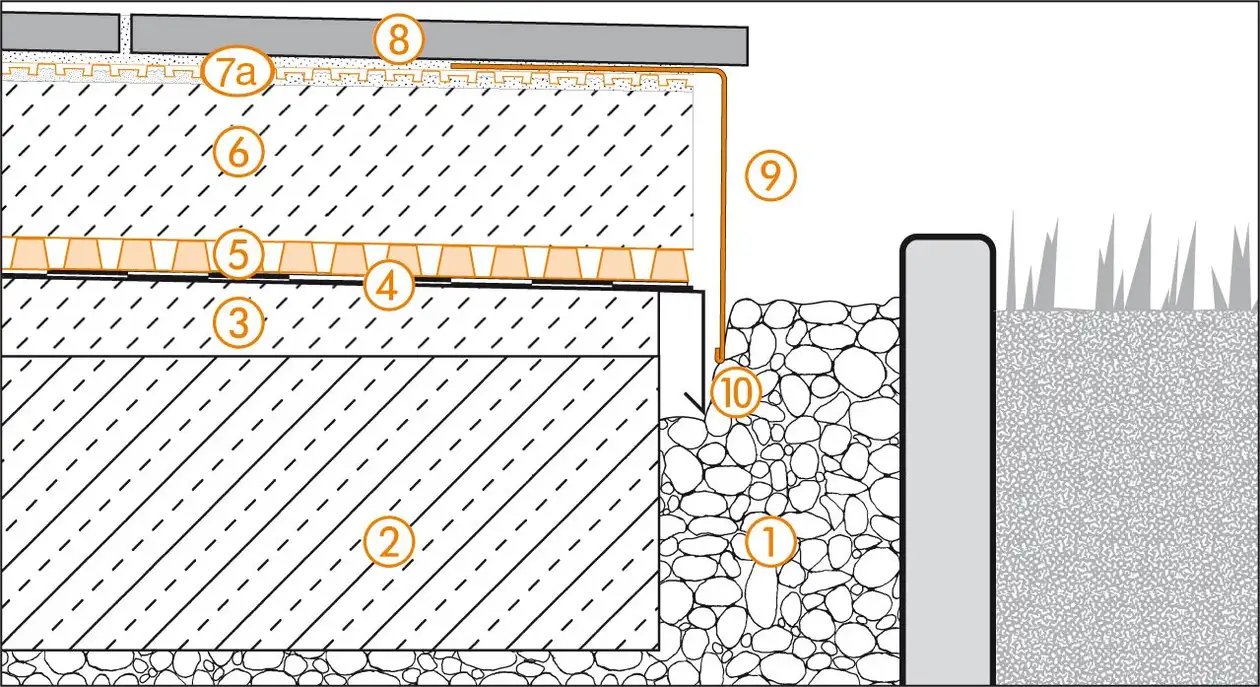

Schlüter-Systems – Detailní řez okrajem 2 u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531 © Schlueter-Systems
Detailní řez okrajem 2 u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Roznášecí vrstva
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-BARA-RW
    Dbejte na možnost odvodu vody!
  10. Okapový plech

Napojení na stěnu

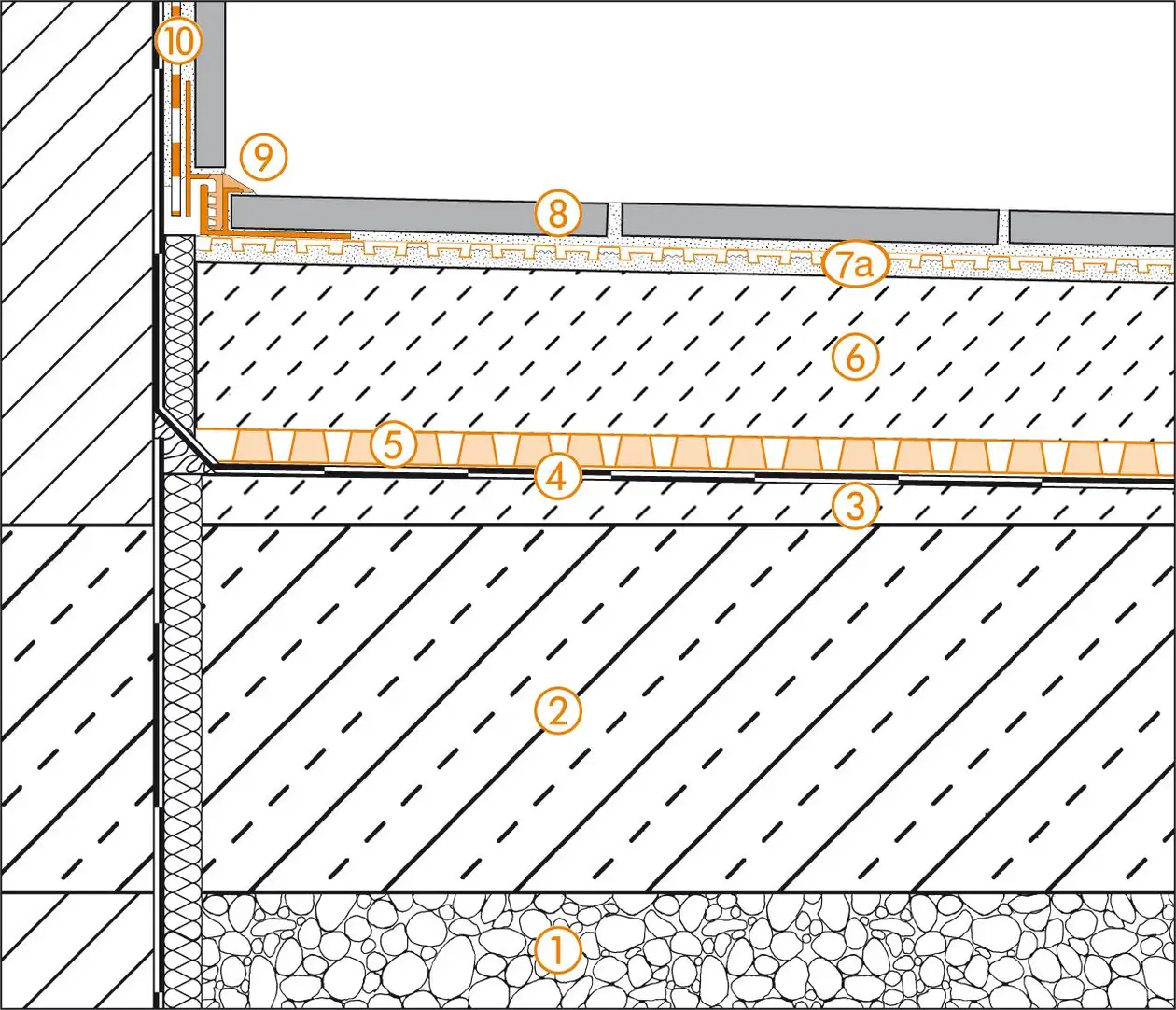

Schlüter-Systems – Řez napojením na stěnu u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531 © Schlueter-Systems
Řez napojením na stěnu u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Roznášecí vrstva
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-DILEX-EK
  10. Schlüter-KERDI-KEBA

Napojení dveří

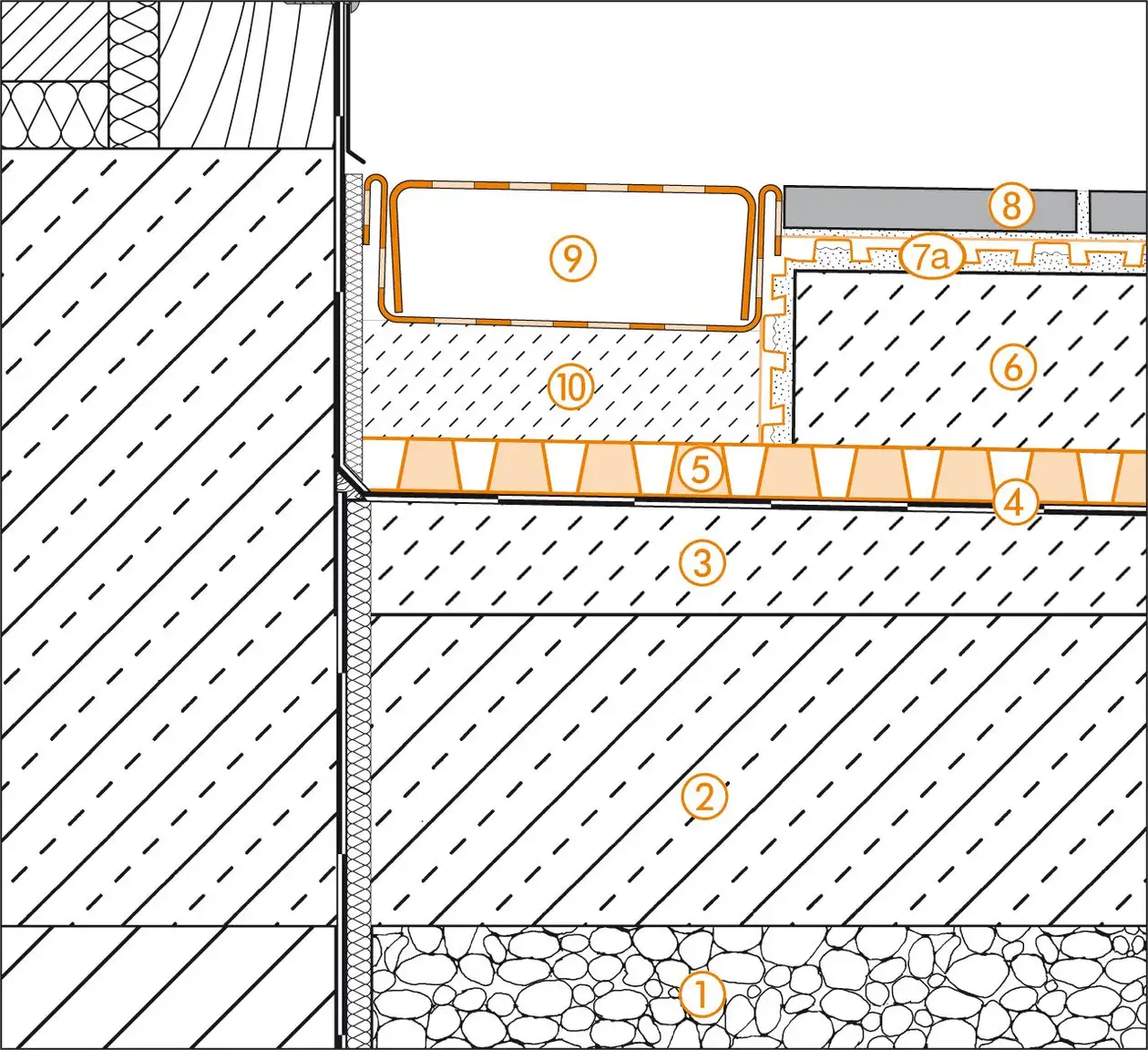

Schlüter-Systems – Řez napojením dveří u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531 © Schlueter-Systems
Řez napojením dveří u konstrukce terasy B.5, podlahové konstrukce nad izolacemi podle normy DIN 18531
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Roznášecí vrstva
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-TROBA-LINE-TL
    (udržujte drenážní otvory volné)
  10. Maltové terče

Podlahová vpusť

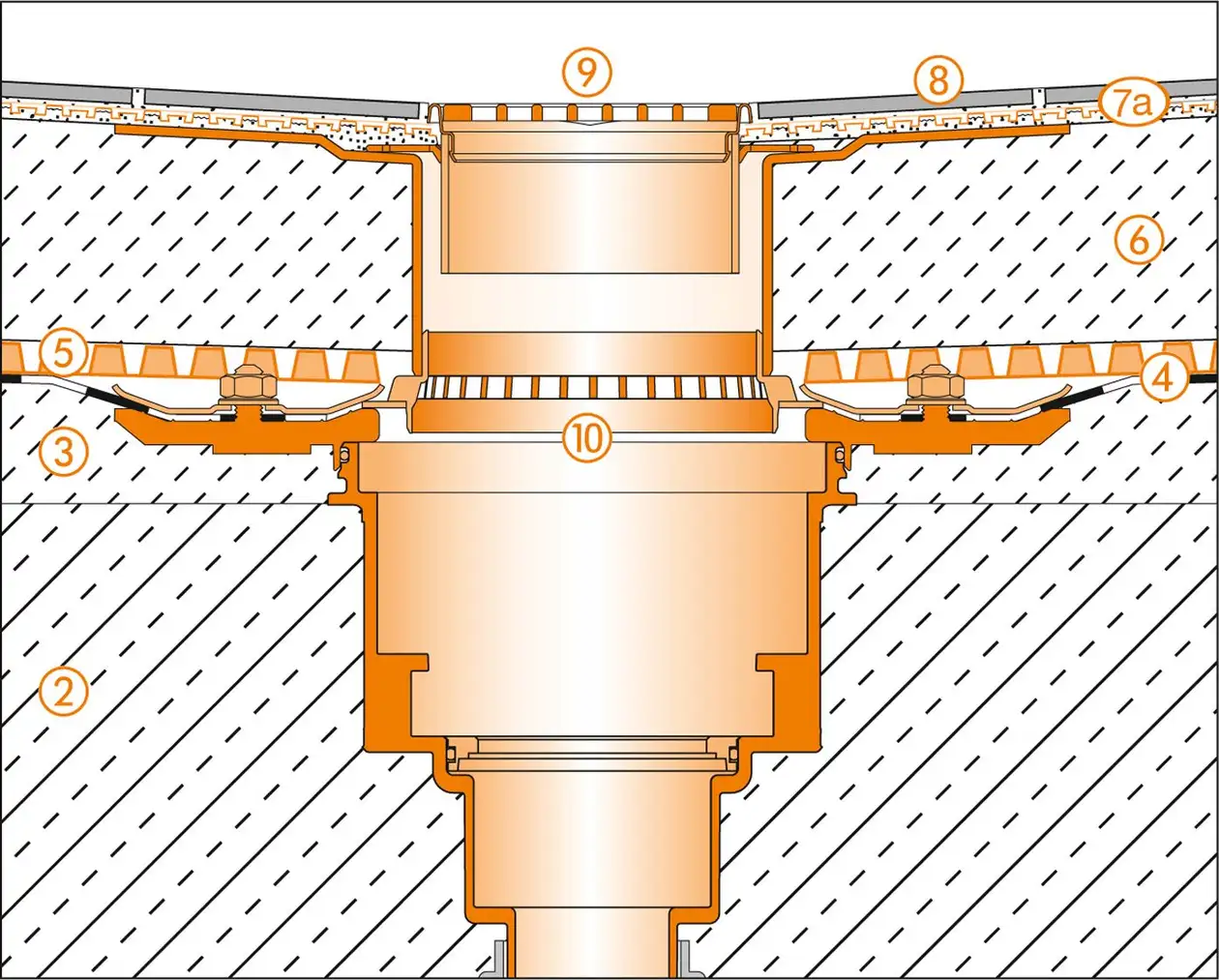

Schlüter-Systems – Řez podlahovou vpustí u konstrukce terasy B.5, podlahová konstrukce nad izolací podle normy DIN 18531 © Schlueter-Systems
Řez podlahovou vpustí u konstrukce terasy B.5, podlahová konstrukce nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Roznášecí vrstva
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramická dlažba nebo desky z přírodního kamene
  8. Schlüter-KERDI-DRAIN-RRE
    Sada mřížka/rám KD R10
    Udržujte drenážní otvory volné!
  9. Schlüter-KERDI-DRAIN-KDBV
    Sada podlahové vpusti KD BV 50 MSBB
