Konstrukce terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531

Nástavby stavebních konstrukcí B: terasy v přízemí

Tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G

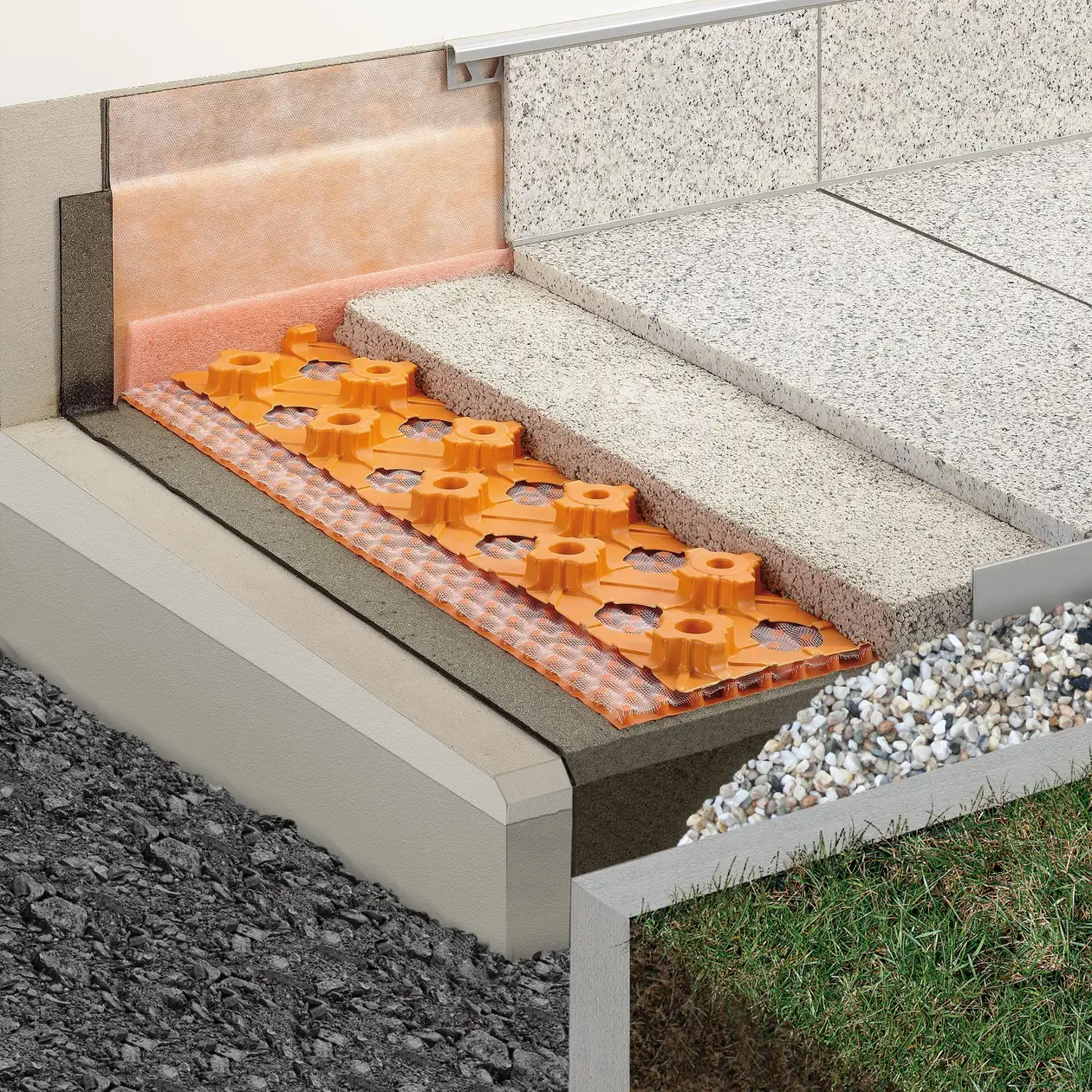

Konstrukce terasy Schlüter-Systems B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems

Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.

Mezi izolaci a roznášecí vrstvu (potěr) se položí rohož Schlüter-TROBA-PLUS 8G jako drenáž pro odvod prosakující vody.

Roznášecí vrstva z cementové nebo drenážní malty se provádí v tenké vrstvě systémem Schlüter-BEKOTEC-DRAIN-System.

Dlažba z přírodního kamene se pokládá do čerstvého maltového lože.

B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací dle DIN 18531

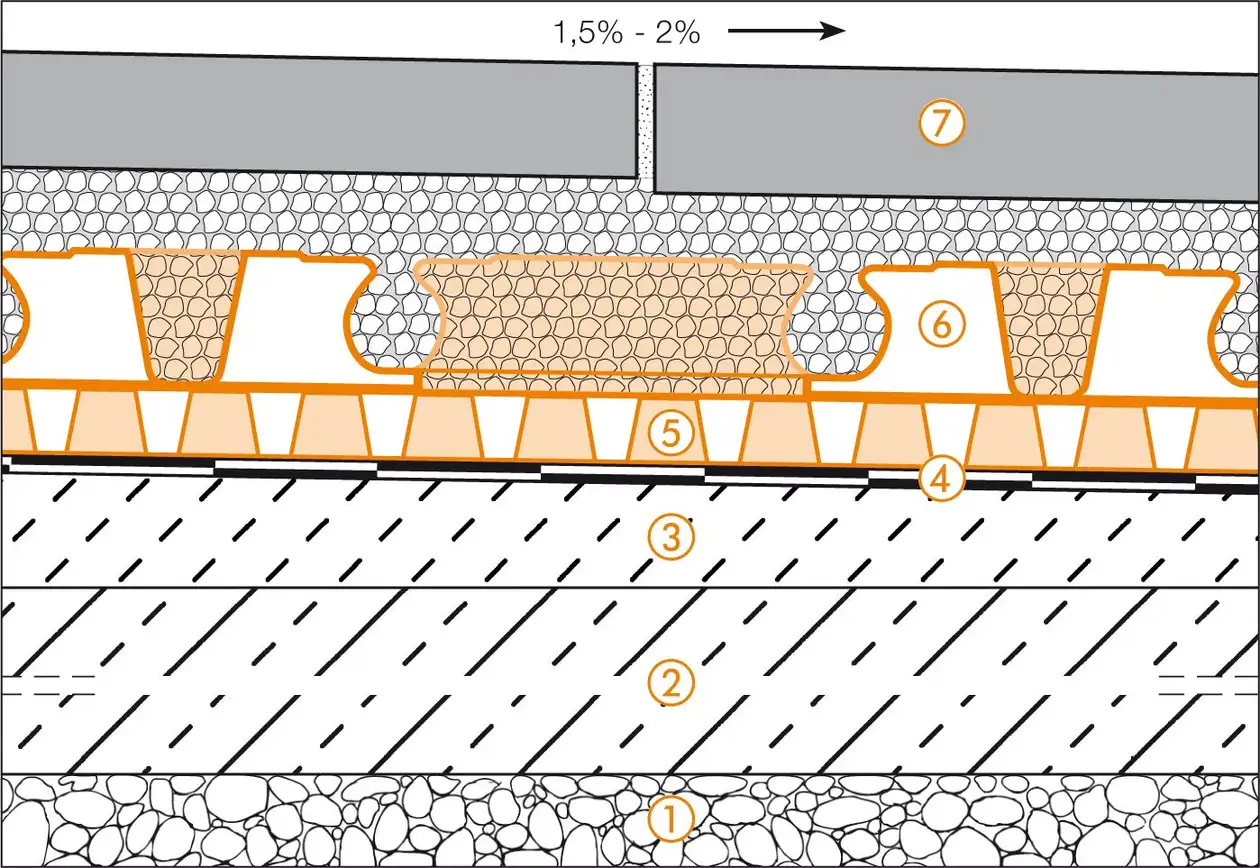

Schlüter-Systems – Řez konstrukcí terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems
Řez konstrukcí terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS 8G
    Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání. Dbejte na možnost odvodu vody!
  6. Schlüter-BEKOTEC-DRAIN
    Tenká vrstva malty jako systém pro spolehlivou pokládku dlažeb a přírodního kamene bez trhlin, pokládka s kontaktní vrstvou v maltovém loži z cementové nebo drenážní malty s vysokou propustností vody.
  7. Keramická dlažba nebo desky z přírodního kamene
    Pokládka, a to i velkých formátů, s použitím hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům

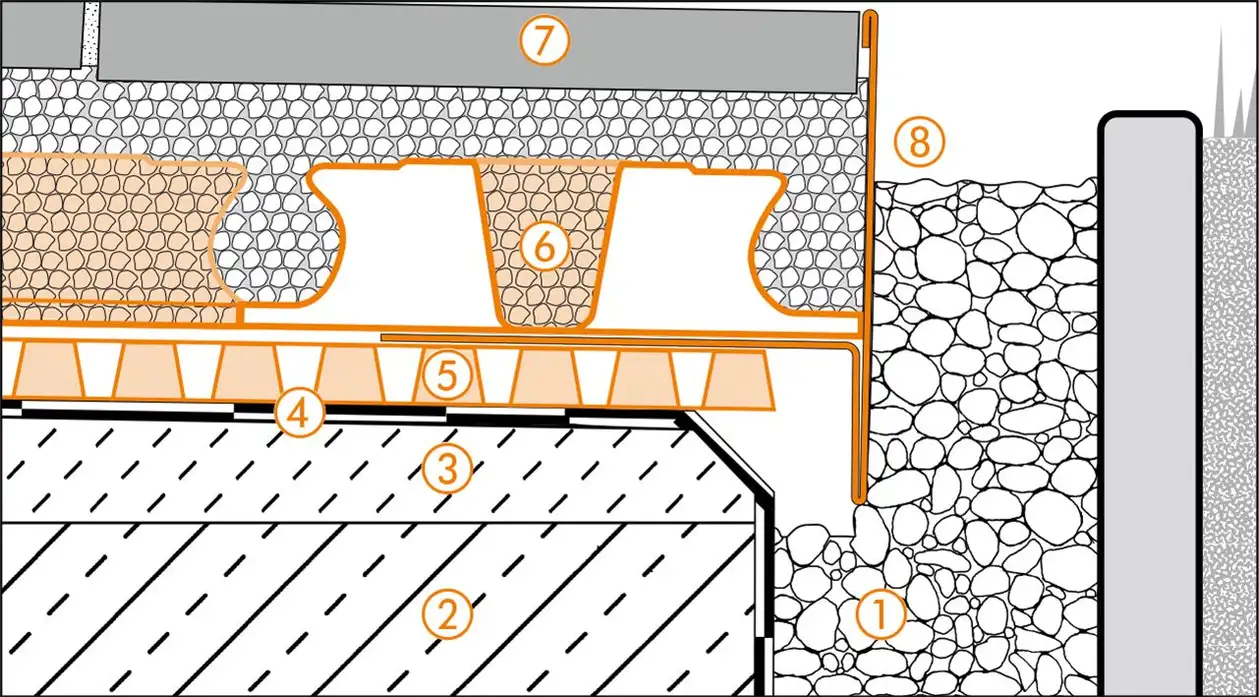

Detail okraje 1

Schlüter-Systems – detailní řez okrajem 1 u konstrukce terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems
Detailní řez okrajem 1 pro konstrukci terasy B.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-BEKOTEC-DRAIN
  7. Keramická dlažba nebo desky z přírodního kamene
  8. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!

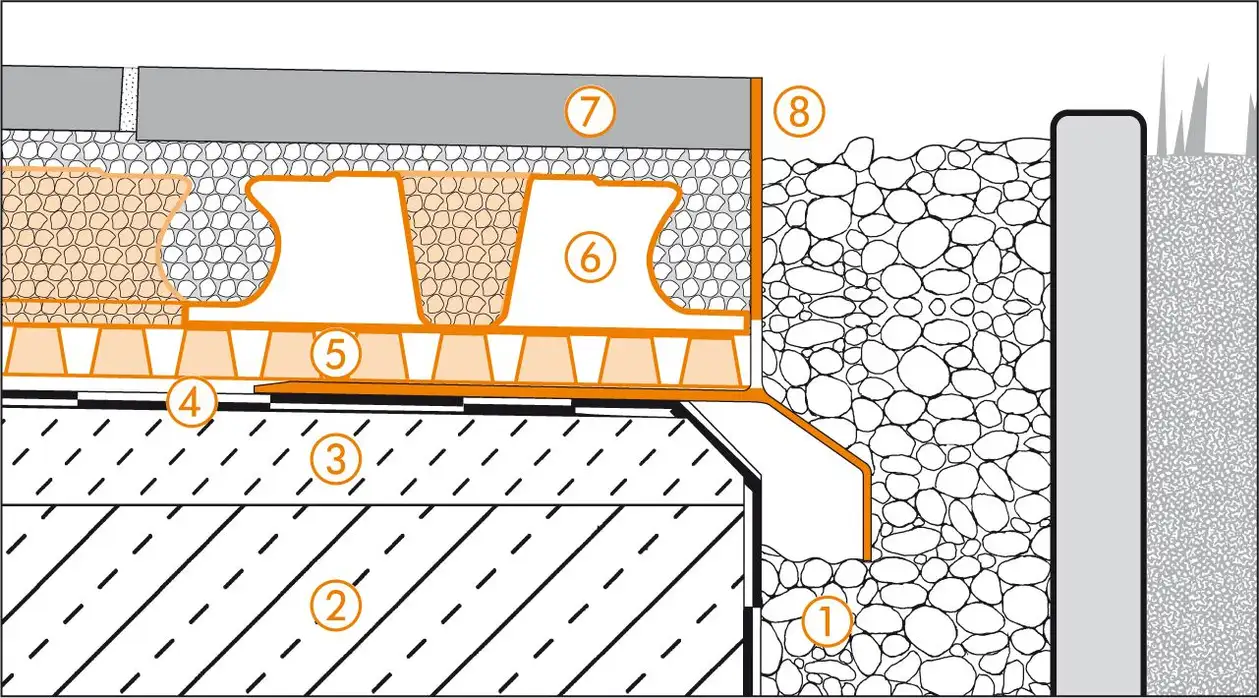

Detail okraje 2

Schlüter-Systems – detailní řez okrajem 2 u konstrukce terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems
Detailní řez okrajem 2 pro konstrukci terasy B.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS 8G
  6. Schlüter-BEKOTEC-DRAIN
  7. Keramická dlažba nebo desky z přírodního kamene
  8. Schlüter-BARA-RKL
    Udržujte drenážní otvory volné!

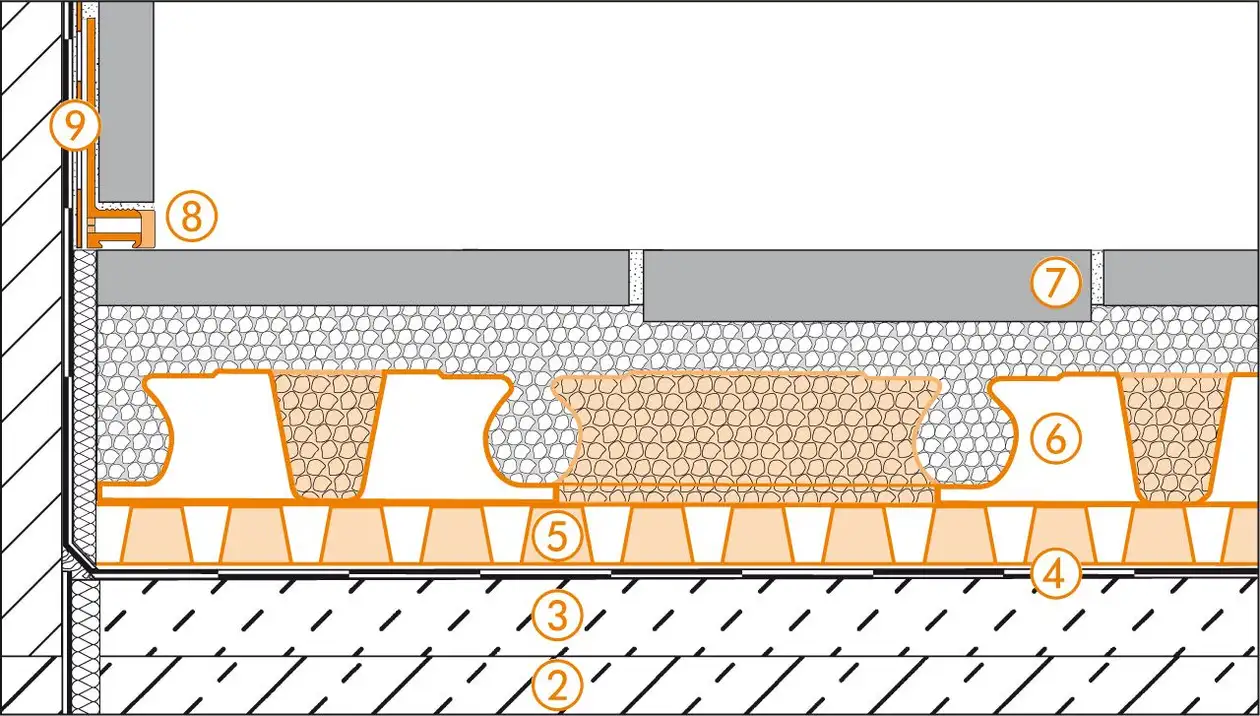

Napojení na stěnu

Schlüter-Systems – Řez napojením na stěnu u konstrukce terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems
Řez napojením na stěnu pro konstrukci terasy B.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-DILEX-BWA
  8. Schlüter-KERDI-KEBA

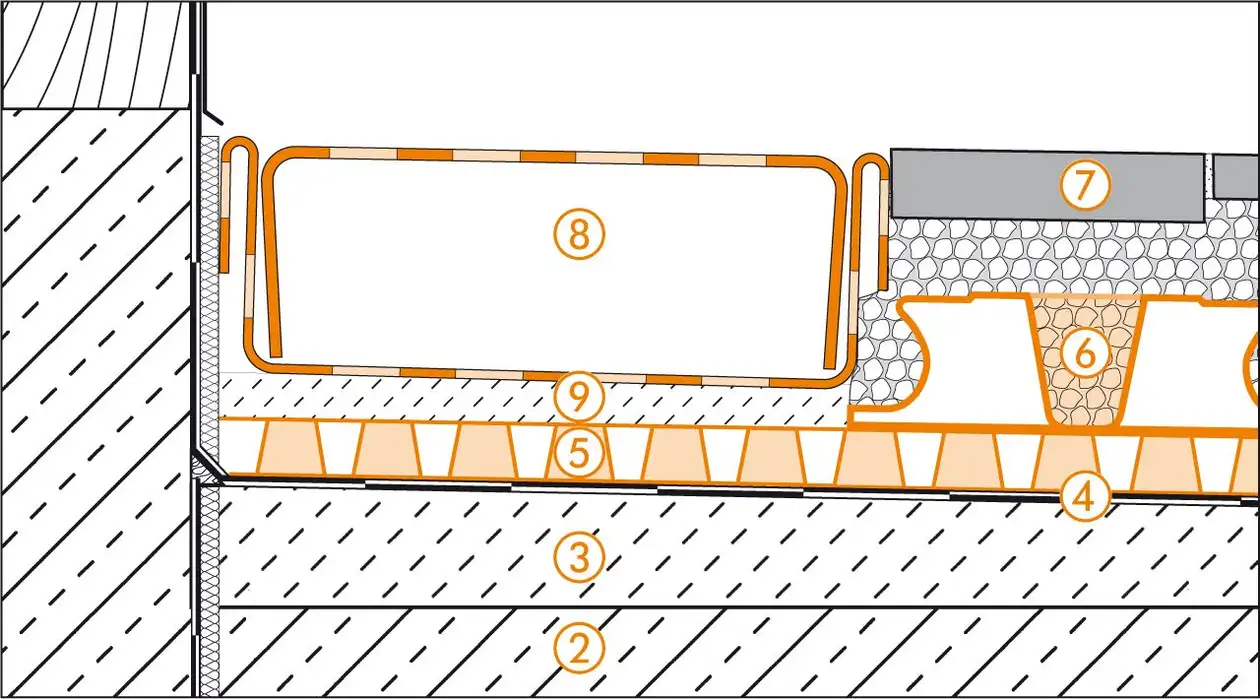

Napojení dveří

Schlüter-Systems – Řez napojením dveří u konstrukce terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems
Řez napojením dveří pro konstrukci terasy B.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-TROBA-LINE-TL
    (udržujte drenážní otvory volné)
  8. Maltové terče

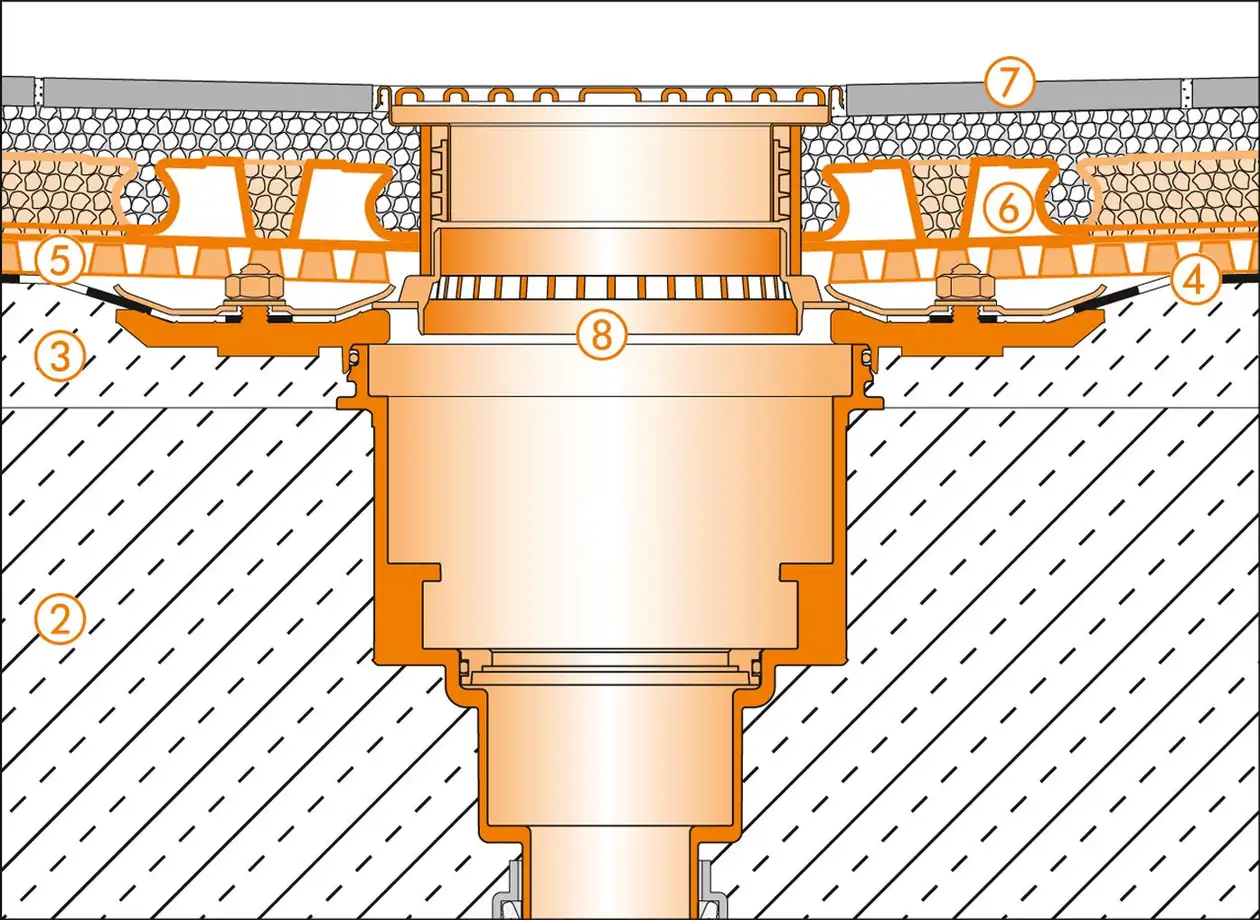

Podlahová vpusť

Schlüter-Systems – Řez podlahovou vpustí u konstrukce terasy B.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací systémem BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems
Řez podlahovou vpustí pro konstrukci terasy B.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-BEKOTEC-DRAIN
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-KERDI-DRAIN-SETS OUTDOOR
    Kompletní sada KD BV 50 ASLVB
