Konstrukce terasy B.3: tenkovrstvá podlahová konstrukce nad izolací podle normy DIN 18531

Nástavby stavebních konstrukcí B: terasy v přízemí

DITRA-DRAIN jako kontaktní drenáž a kontaktní separace nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS

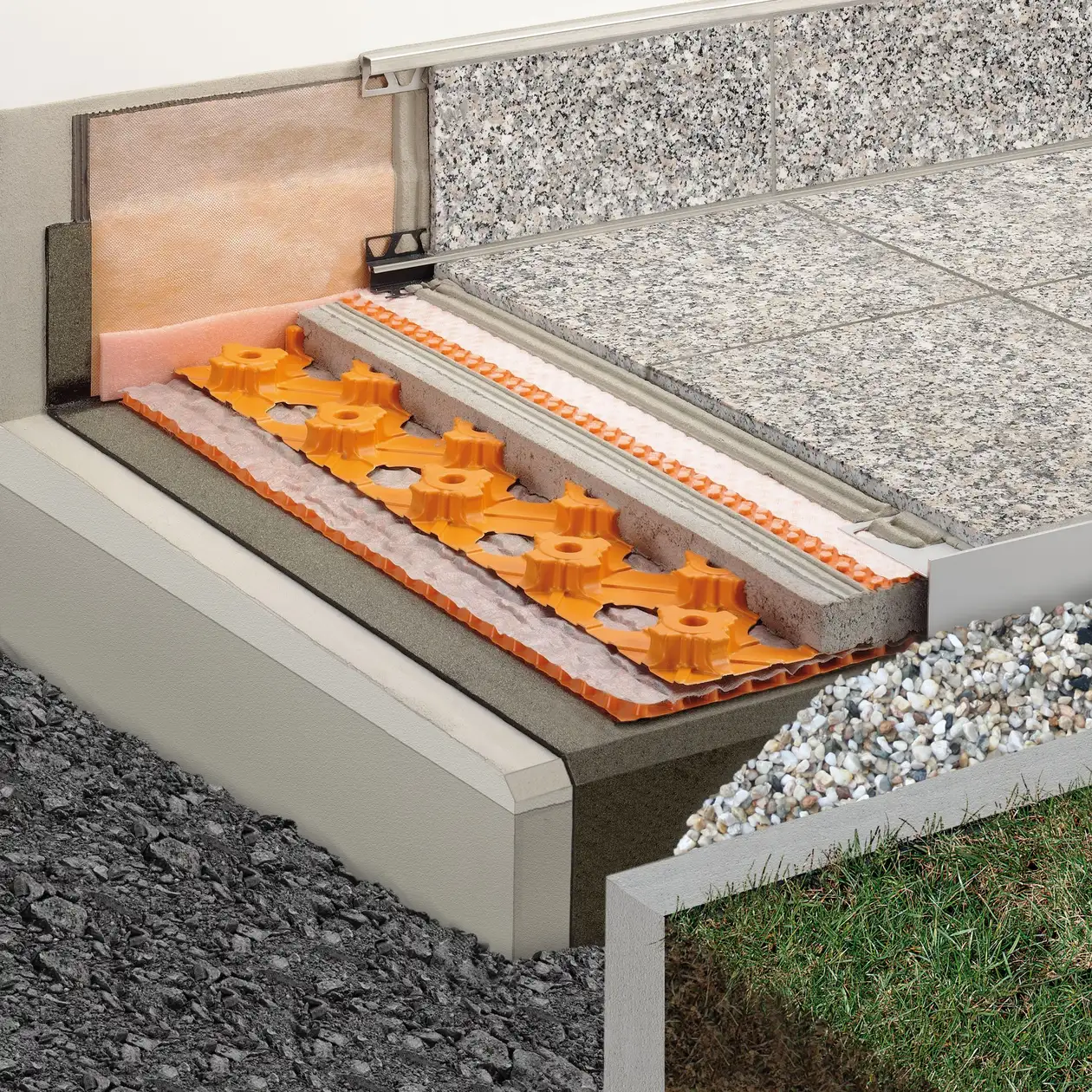

Schlüter-Systems – Konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS © Schlueter-Systems

Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.

Mezi izolaci a roznášecí vrstvu (potěr) se pokládá Schlüter-TROBA-PLUS jako drenáž pro odvod prosakující vody.

Roznášecí vrstva se bez trhlin a vyboulení realizuje v tenké vrstvě systémem Schlüter-BEKOTEC-DRAIN.

Mezi potěr a dlažbu se pokládá kapilárně pasivní kontaktní drenáž a kontaktní separace Schlüter-DITRA-DRAIN do tenkovrstvého maltového lože. Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

B.3: tenkovrstvá podlahová konstrukce nad izolací dle DIN 18531

Schlüter-Systems – Řez konstrukcí terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS © Schlueter-Systems

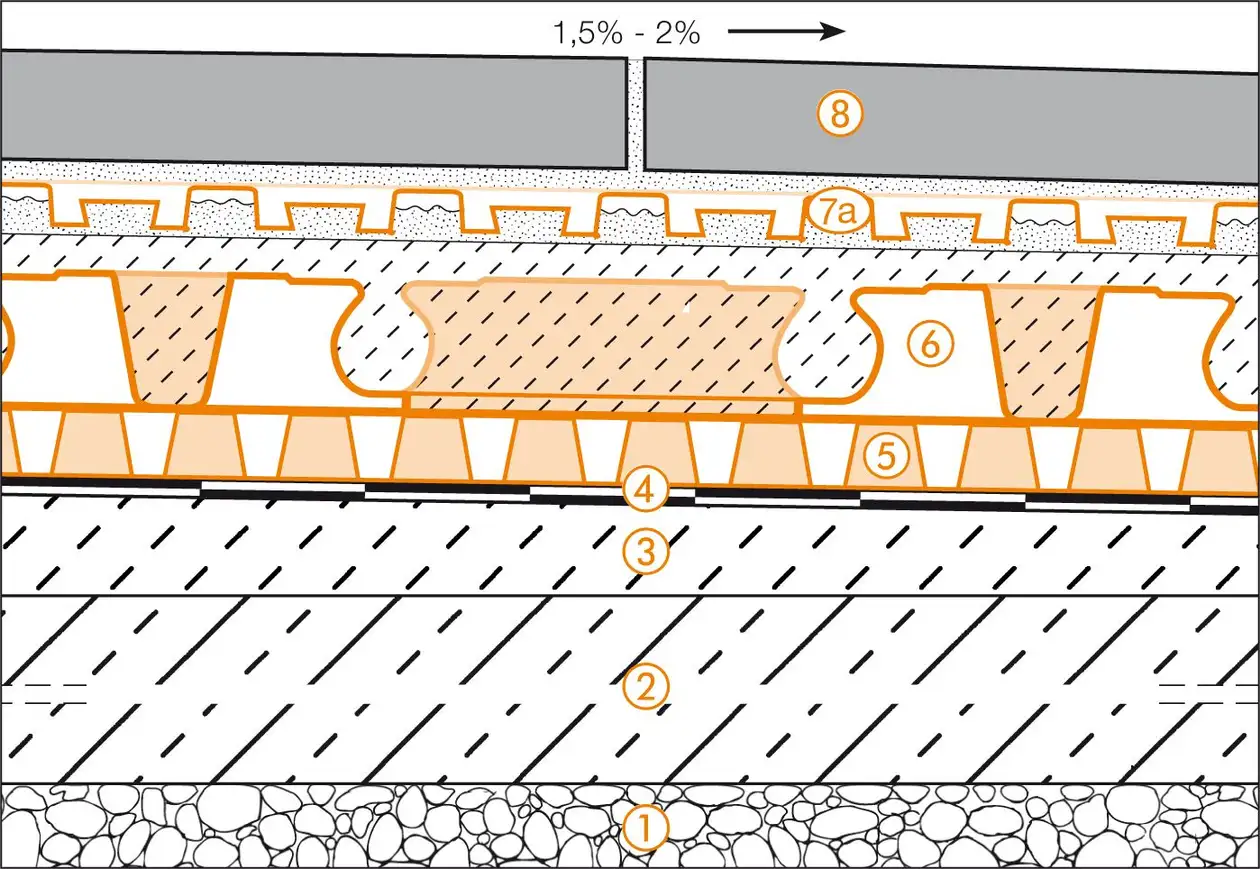

Řez konstrukcí terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
    Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání
  6. Schlüter-BEKOTEC-DRAIN
    Tenká roznášecí vrstva jako funkčně spolehlivý systém pro plovoucí potěry bez trhlin (cementový potěr CT-C25-F4 nebo drenážní malta)
  7. a) Schlüter-DITRA-DRAIN 4
    Kontaktní drenážní rohož z polyethylenu pokládaná do lože z tenkovrstvé malty s funkcemi kontaktní drenáže, odvětrání a kontaktní separace
    b) Schlüter-DITRA-DRAIN 8
    Kontaktní drenážní rohož určená speciálně pro velké plochy a schodišťové konstrukce
  8. Keramická dlažba nebo desky z přírodního kamene
    Pokládka, a to i velkých formátů, s použitím hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům

Detail okraje 1

Schlüter-Systems – Detailní řez okrajem 1 u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS © Schlueter-Systems

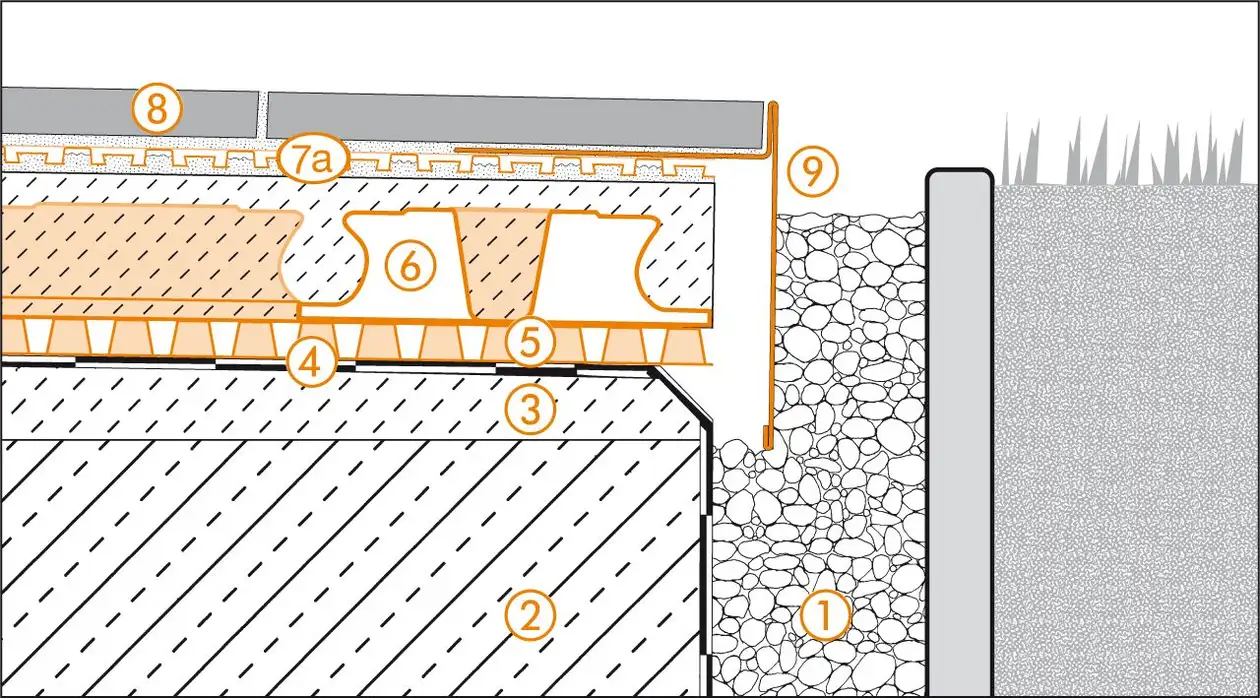

Detailní řez okrajem 1 u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Schlüter-BEKOTEC-DRAIN
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!

Detail okraje 2

Schlüter-Systems – Detailní řez okrajem 2 u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS © Schlueter-Systems

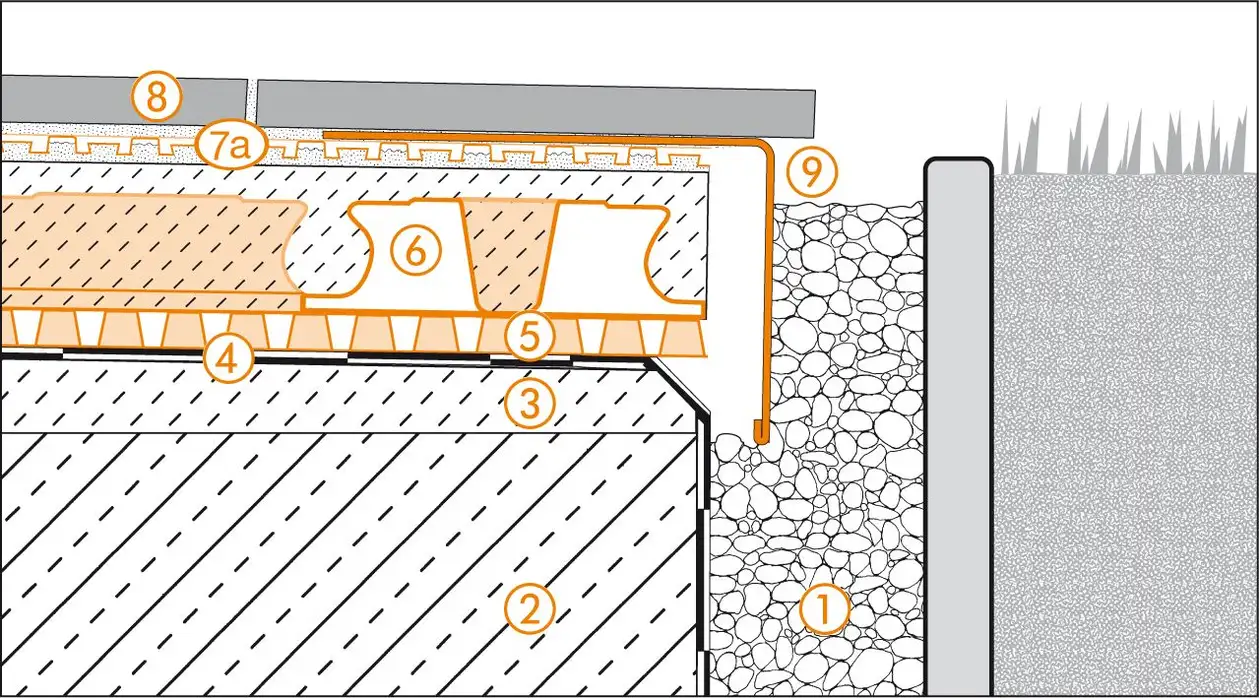

Detailní řez okrajem 2 u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Izolace stavební konstrukce podle normy DIN 18531
  5. Schlüter-TROBA-PLUS
  6. Schlüter-BEKOTEC-DRAIN
  7. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-BARA-RW
    Dbejte na možnost odvodu vody!

Napojení na stěnu

Schlüter-Systems – Řez napojením na stěnu u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS © Schlueter-Systems

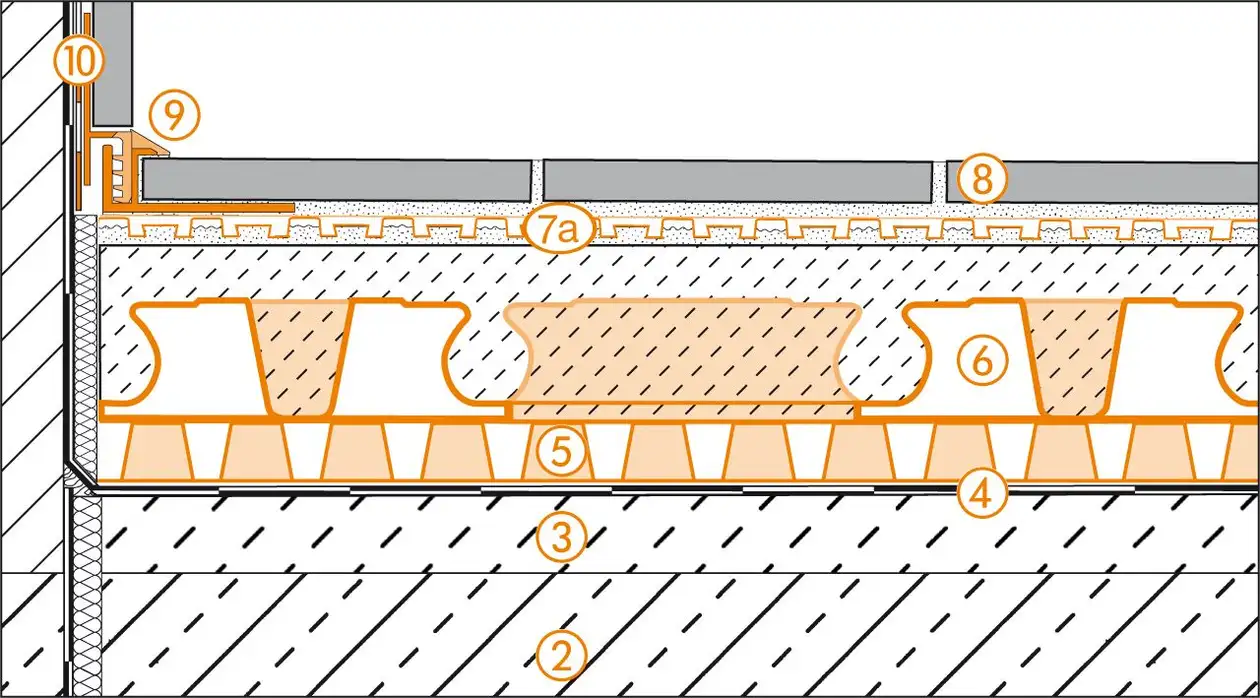

Řez napojením na stěnu u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramická dlažba nebo desky z přírodního kamene
  8. Schlüter-DILEX-EK nebo DILEX-RF
  9. Schlüter-KERDI

Napojení dveří

Schlüter-Systems – Řez napojením dveří u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS © Schlueter-Systems

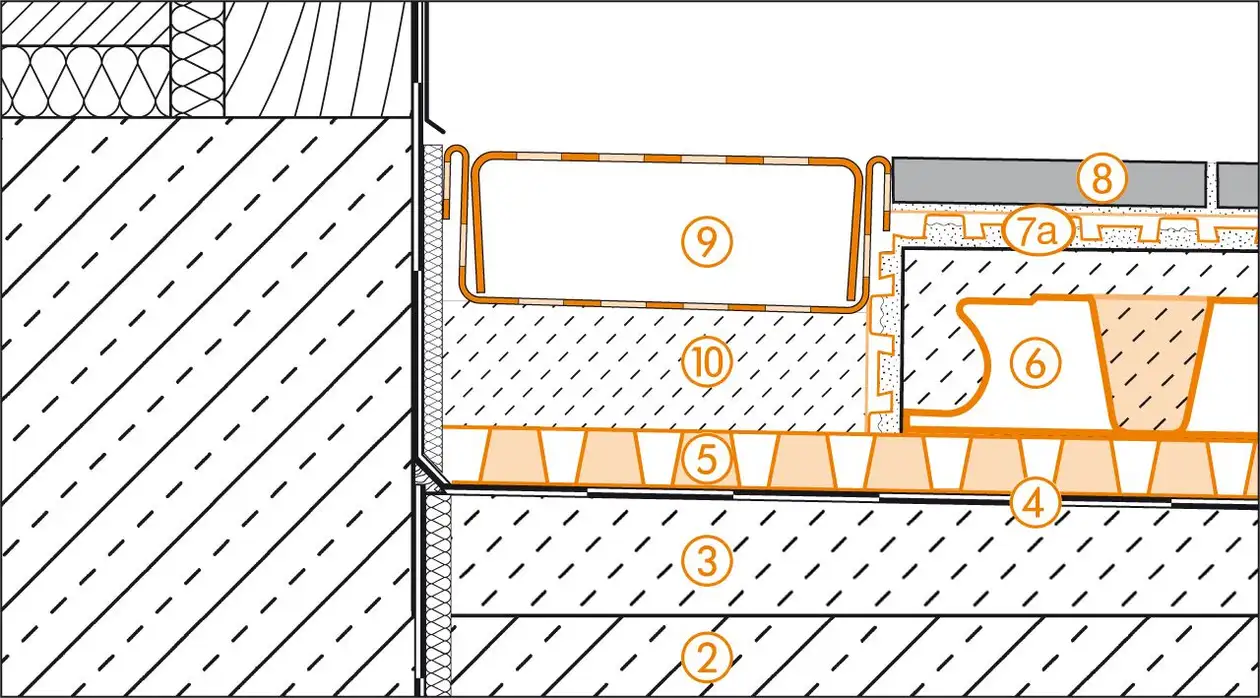

Řez napojením dveří u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramická dlažba nebo desky z přírodního kamene
  8. Schlüter-TROBA-LINE-TL
    (udržujte drenážní otvory volné)
  9. Maltové terče

Podlahová vpusť

Schlüter-Systems – Řez podlahovou vpustí u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS © Schlueter-Systems

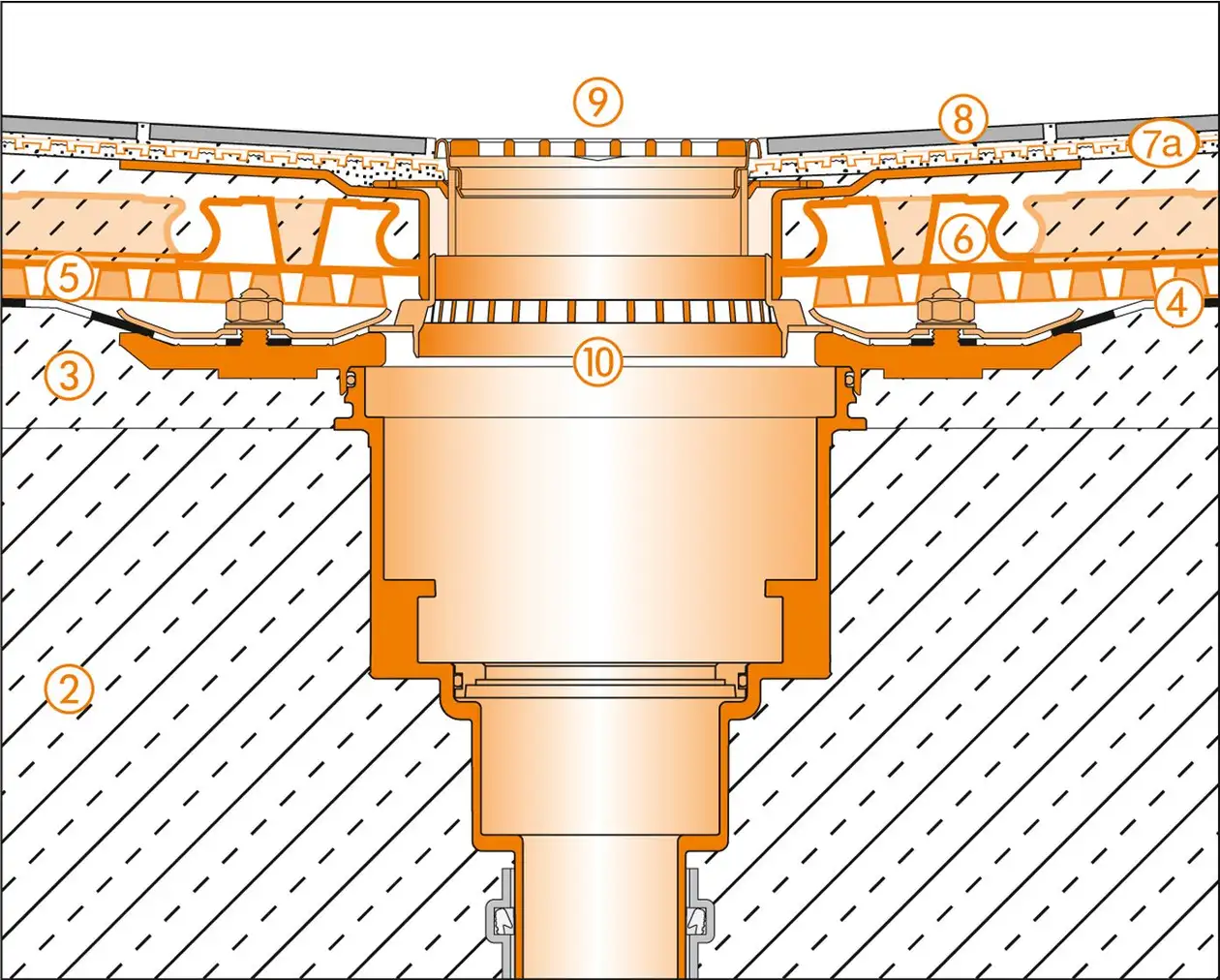

Řez podlahovou vpustí u konstrukce terasy B.3 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS
  5. Schlüter-BEKOTEC-DRAIN
  6. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  7. Keramická dlažba nebo desky z přírodního kamene
  8. Schlüter-KERDI-DRAIN-RRE
    Sada mřížka/rám KD R10
    Udržujte drenážní otvory volné!
  9. Schlüter-KERDI-DRAIN-KDBV
    Sada podlahové vpusti KD BV 50 MSBB
