Konstrukce terasy B.2: podlahová konstrukce s kontaktní drenáží nad kontaktní izolací

Nástavby stavebních konstrukcí B: terasy v přízemí

DITRA-DRAIN jako kontaktní drenáž a kontaktní separace nad kontaktní izolací KERDI

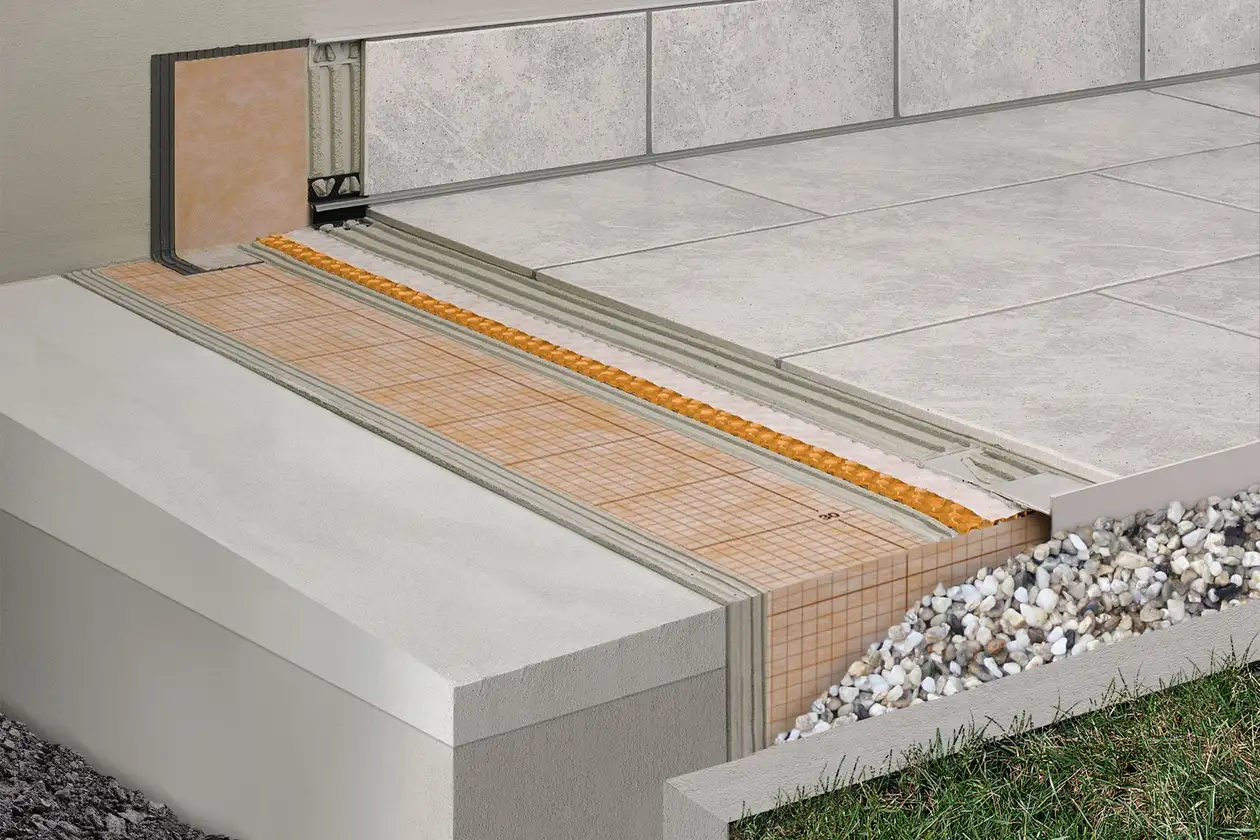

Schlüter-Systems – Konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Â Schlueter-Systems

Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody kontaktní izolací Schlüter-KERDI, která je přilepena hydraulicky tuhnoucí tenkovrstvou maltou.

Mezi izolaci a dlažbu se do tenkovrstvé malty pokládá kapilárně pasivní kontaktní drenáž Schlüter-DITRA-DRAIN. Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

Vznikající pnutí je neutralizováno separační funkcí drenáže DITRA-DRAIN.

B.2: podlahová konstrukce s kontaktní drenáží nad kontaktní izolací

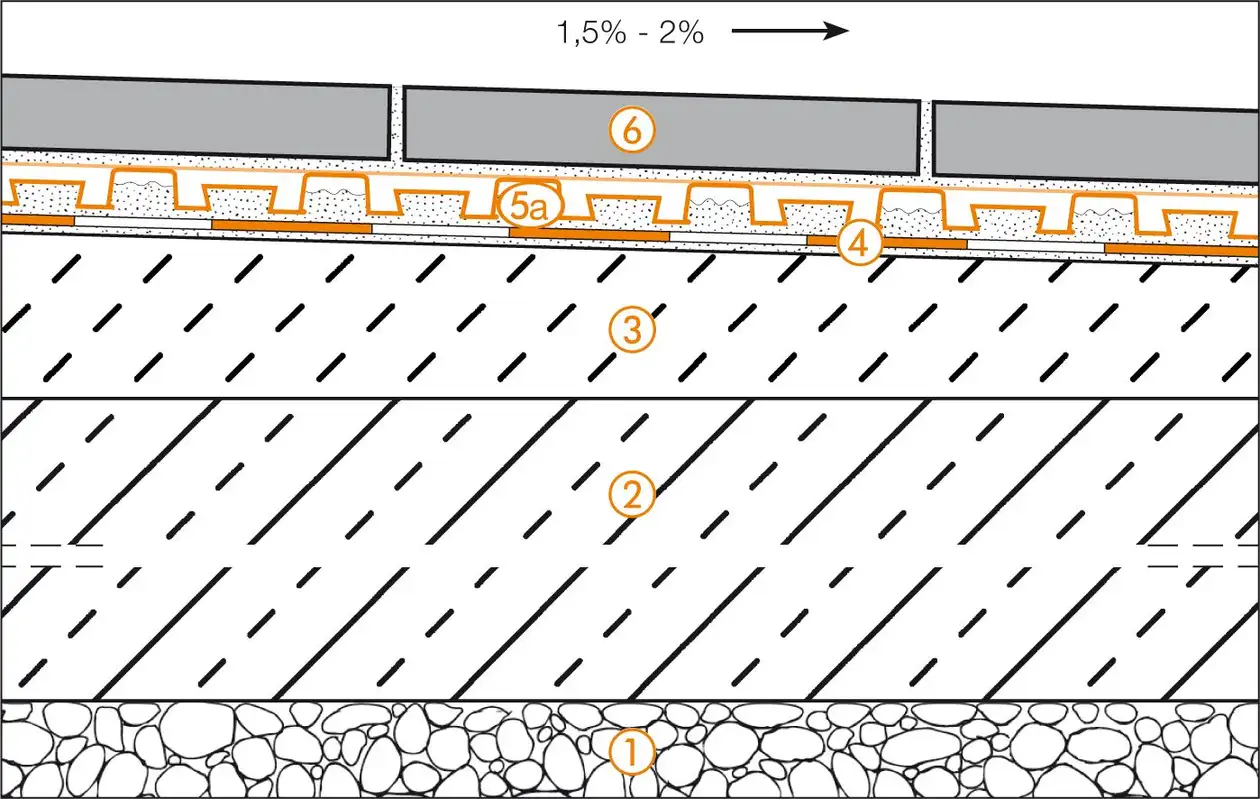

Schlüter-Systems – Řez konstrukcí terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems
Řez konstrukcí terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  4. Schlüter-KERDI
    Kontaktní izolace z polyethylenu, pokládaná do lože z tenkovrstvé malty, lepený spoj na sraz pomocí těsnicího lepidla Schlüter-KERDI-COLL-L
  5. a) Schlüter-DITRA-DRAIN 4
    Kontaktní drenážní rohož z polyethylenu, pokládaná do lože z tenkovrstvé malty, s funkcemi kontaktní drenáže, odvětrání a kontaktní separace
    b) Schlüter-DITRA-DRAIN 8
    Kontaktní drenážní rohož speciálně pro velké plochy a schodišťové konstrukce
  6. Pokládka keramických dlaždic, dlaždic z jemné kameniny nebo desek z přírodního kamene,
    a to i velkoformátových, pomocí hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům

Detail okraje 1

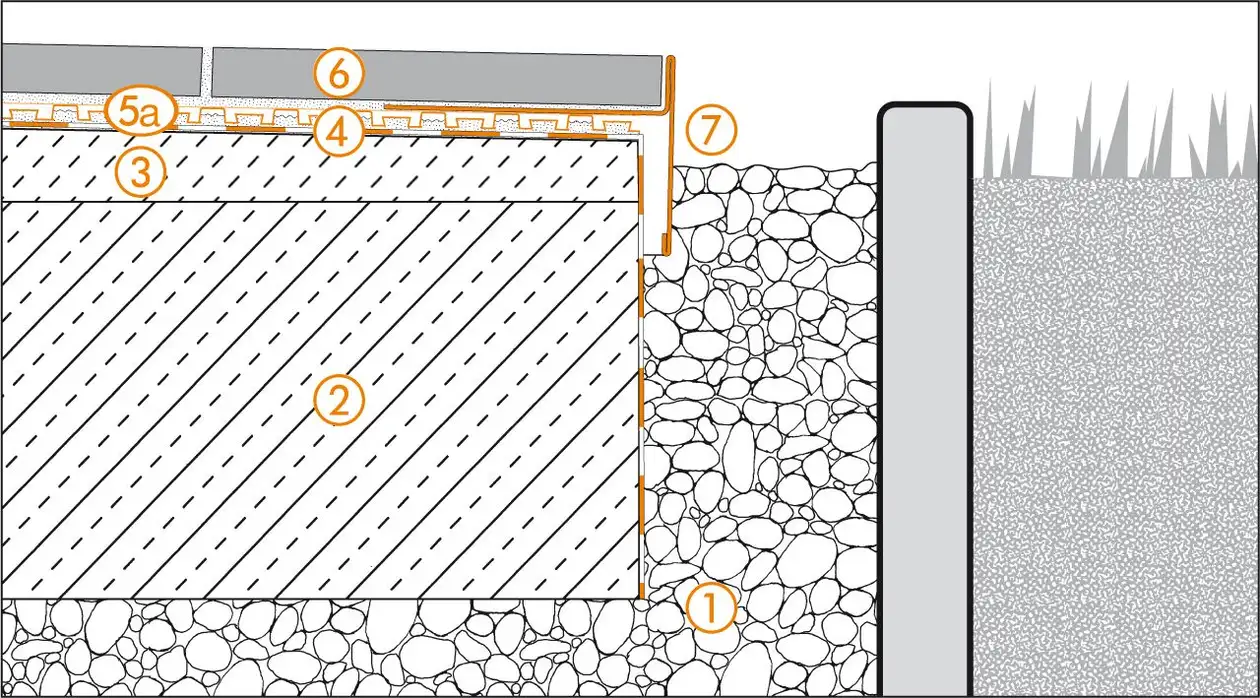

Schlüter-Systems – Detailní řez okrajem°1 u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems
Detailní řez okrajem°1 u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!

Detail okraje 2

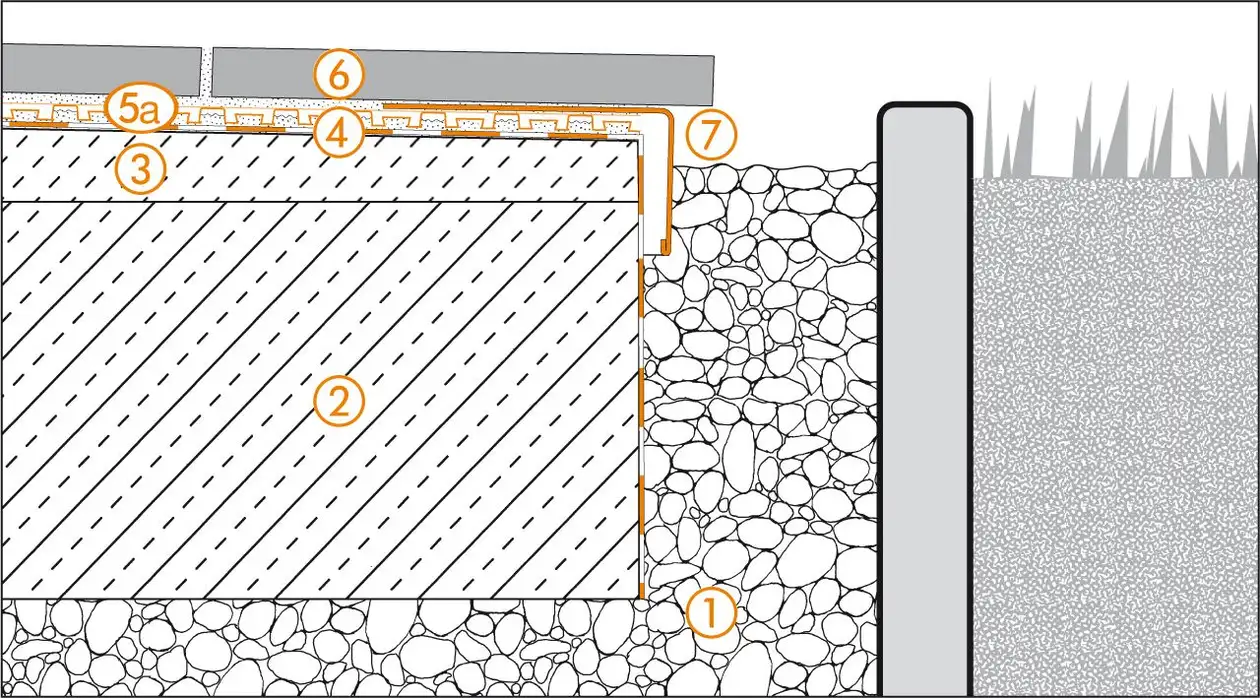

Schlüter-Systems – Detailní řez okrajem°2 u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems
Detailní řez okrajem°2 u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-BARA-RW
    Dbejte na možnost odvodu vody!

Detail okraje 3

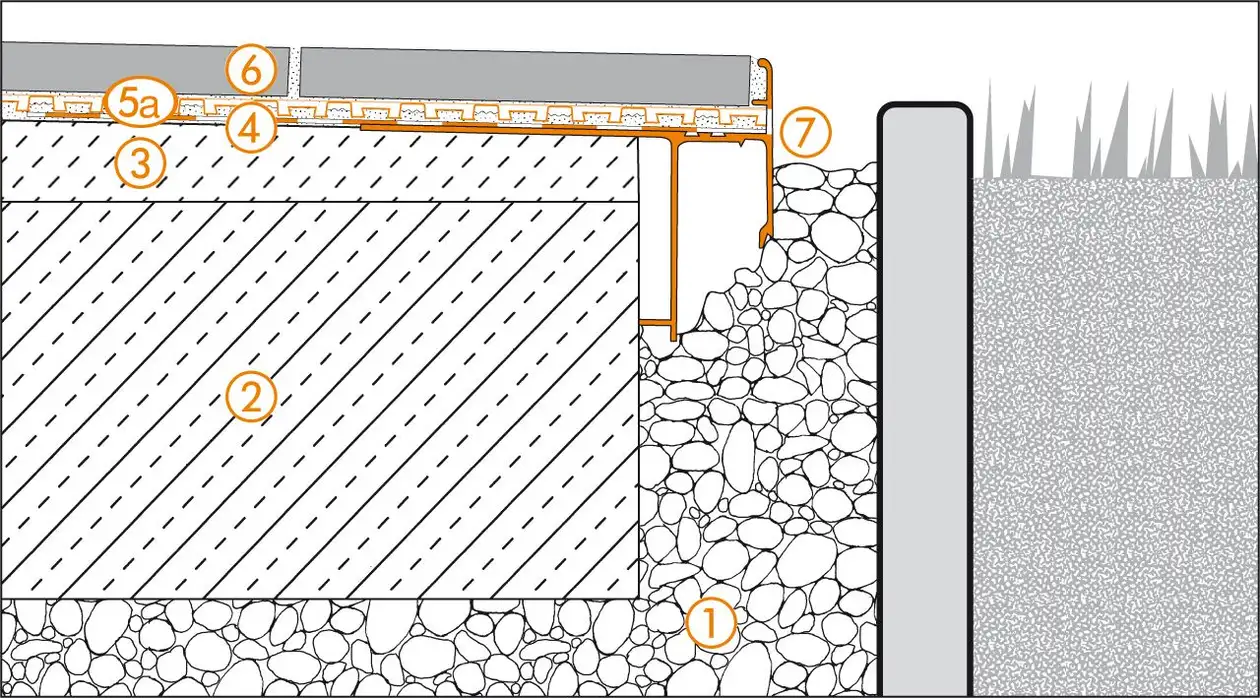

Schlüter-Systems – Detailní řez okrajem°3 u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems
Detailní řez okrajem°3 u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-BARA-RAKE
    (udržujte drenážní otvory volné)

Napojení na stěnu

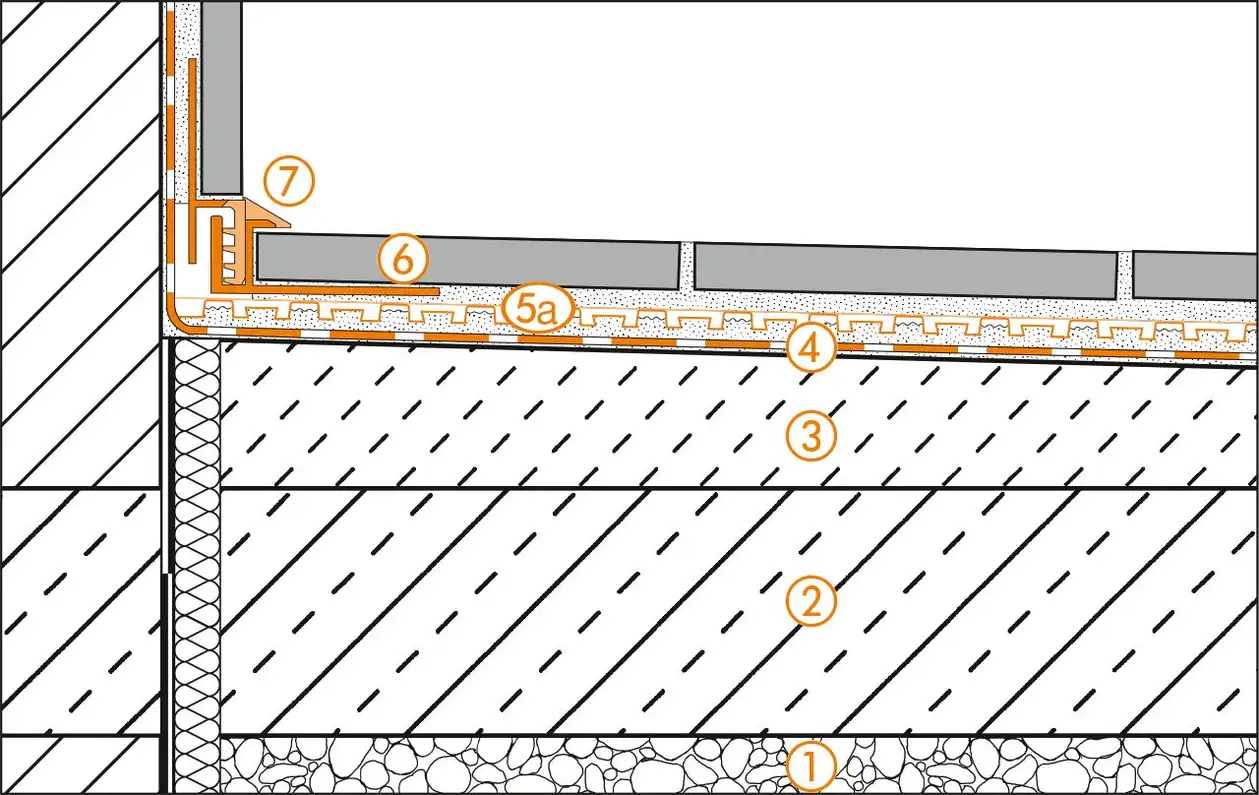

Schlüter-Systems – Řez napojením na stěnu u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems
Řez napojením na stěnu u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-DILEX-EK

Podlahová vpusť

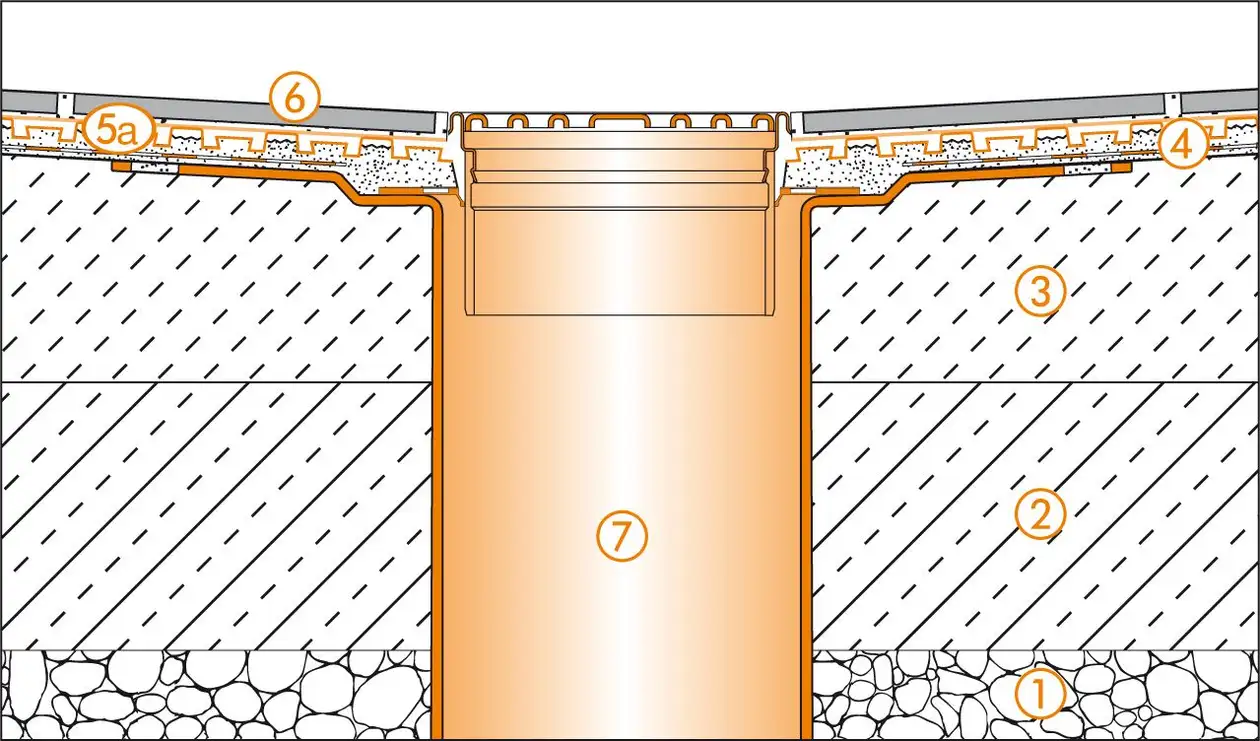

Schlüter-Systems – Řez podlahovou vpustí u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems
Řez podlahovou vpustí u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI
  1. Kapilárně pasivní vrstva
  2. Betonová deska
  3. Spádový potěr (1,5–2 %)
  4. Schlüter-KERDI
  5. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-KERDI-DRAIN-RRE
    Sada mřížka/rám KD R10
    Udržujte drenážní otvory volné!

Schodiště

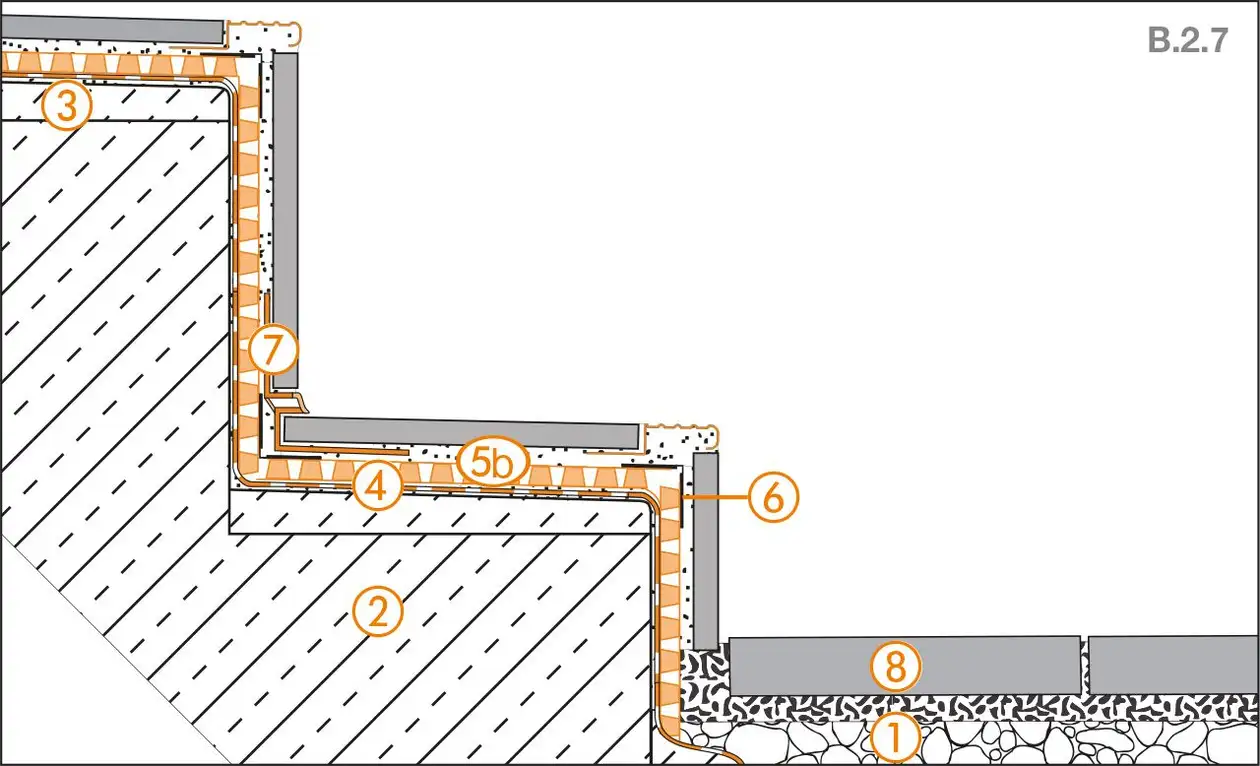

Schlüter-Systems – Řez schodištěm u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems
Řez schodištěm u konstrukce terasy B.2 s kontaktní drenáží a kontaktní separací DITRA-DRAIN nad kontaktní izolací KERDI
  1. Kapilárně pasivní vrstva
  2. Beton
  3. Spádový potěr (1,5–2 %)
  4. Schlüter-KERDI
  5. b) Schlüter-DITRA-DRAIN 8
  6. Schlüter-DITRA-DRAIN-STU
    Překryv spojů na sraz
  7. Schlüter-DILEX-EKE
  8. Keramická dlažba nebo desky z přírodního kamene
