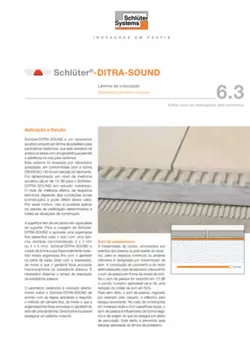

Schlüter-DITRA-SOUND  Película pesada à base de polietileno com geotêxtil aplicado

O Schlüter-DITRA-SOUND é um isolamento acústico composto, para revestimentos de cerâmica, feito de uma película pesada à base de polietileno com um geotêxtil na parte da frente e de trás para fixação em cimento cola na cerâmica. Este sistema foi testado por um laboratório externo certificado, de acordo com a norma DIN EN ISO 140-8.

Foi determinado um nível de melhoria acústica (∆LW) de 13 dB para o Schlüter-DITRA-SOUND em estado instalado.

O nível de melhoria efetivo da respetiva estrutura depende das condições locais (estrutura da construção) e pode diferir desse valor. Por esse motivo, não é possível obter os valores determinados nos testes em todos os casos.

A base tem de ser plana e resistente. Para a colagem do Schlüter-DITRA-SOUND, aplica-se cimento cola sobre a base com uma talocha dentada (recomendação 3 x 3 mm ou 4 x 4 mm). Schlüter-DITRA-SOUND é colado em toda a superfície do geotêxtil do lado inferior (lado com impressão), sendo este mecanicamente fixado na cola. O tempo de abertura deve ser respeitado.

O revestimento cerâmico é aplicado diretamente sobre o Schlüter-DITRA-SOUND pelo método de argamassa fina de acordo com os regulamentos aplicáveis com cimento cola ancorado na superfície do geotêxtil do tapete. Desta forma, obtém-se uma composição de todo o sistema.

Som de impacto / ruído de passos

A transmissão de ruídos, por exemplo, causados por tráfego pedonal ou queda de objetos, para divisões vizinhas ou divisões inferiores é designada por transmissão de som de impacto. A construção do pavimento/teto afectada pelo som transmitido pela estrutura emite o som de impacto gerado em forma de ruído aéreo.

Um som de impacto reduzido em 10 dB é percecionado pelo ouvido humano como um som aéreo reduzido em 50%.

O som de impacto, por exemplo, gerado por calçado duro, também é refletido para a divisão. Em construções leves e superfícies duras, isto é influenciado de forma desfavorável e leva ao chamado efeito de tambor. Isto é efetivamente evitado pela elevada massa da película pesada.

Resumo das funções

a) Isolamento acústico / isolamento da divisão

Além disso, o material constituído por uma película pesada absorve em grande medida o som ambiente gerado, por exemplo, pelo tráfego pedonal, reduzindo assim o efeito de tambor.

Por conseguinte, a placa de isolamento pode ser utilizada de forma ideal na renovação e remodelação de edifícios, mas também em novas construções.

Através da baixa altura de instalação de aprox. 3,5 mm e o bom valor de isolamento acústico de impacto/ambiente tornam Schlüter-DITRA-SOUND ideal para renovar e remodelar edifícios.

b) Resistência a fissuras

As fissuras presentes no suporte, e que se esperem pequenas alterações na largura e que não tenham desvios de altura podem ser colmatadas com Schlüter-DITRA-SOUND, de modo a que as fissuras da base não sejam transferidas para o revestimento cerâmico. Se necessário, instalar uma proteção contra diferenças de nível.

c) Distribuição da carga (repartição de carga)

Schlüter-DITRA-SOUND é uma película pesada não compressível. Deste modo, os revestimentos de cerâmica colocados sobre Schlüter-DITRA-SOUND têm uma elevada capacidade de carga. No caso de cargas de passagem elevadas (máximo de 5 kN/m², por exemplo, em áreas comerciais), os revestimentos de cerâmica devem ter espessura suficiente e estabilidade de pressão para a respetiva área de aplicação. As indicações e as espessuras dos pavimentos conforme o boletim técnico informativo da ZBD "Revestimentos de pavimento cerâmicos com elevada resistência mecânica" válido na Alemanha têm de ser respeitadas.

Em áreas sujeitas a cargas elevadas, é necessário ter especial cuidado para garantir que os revestimentos de cerâmica são aplicados em toda a superfície.

Devem ser evitadas cargas de impacto com objetos duros em revestimentos de cerâmica.

Os formatos da cerâmica devem ser de pelo menos 5 x 5 cm.

1. A base tem de estar isenta de componentes que impeçam a aderência ou de irregularidades localizadas (por exemplo, resíduos de argamassa), ser resistente e plana. Antes da colocação da lâmina DITRA-SOUND, têm de ser tomadas eventuais medidas de nivelação.
2. As arestas de revestimento em paredes ou instalações ascendentes devem ser delimitados com a cinta perimetral autocolante Schlüter-DITRA-SOUND-RSK, de modo a evitar tensões e pontes acústicas.
3. A selecção do cimento cola com a qual Schlüter-DITRA-SOUND deve ser colado depende do tipo de base. A cola deve aderir à base e fixar-se mecanicamente ao geotêxtil Schlüter-DITRA-SOUND e endurecer. Na maioria das bases pode ser utilizado um cimento cola de base hidráulica. As eventuais incompatibilidades entre os materiais têm de ser analisadas.
4. O cimento cola é aplicado à base com uma talocha dentada (recomendação 3 x 3 mm ou 4 x 4 mm).
5. As placas de Schlüter-DITRA-SOUND, previamente cortadas à medida, são totalmente incorporadas com o geotêxtil no cimento cola aplicado e imediatamente pressionadas no mesmo com a ajuda de uma talocha ou um rolo de pressão, trabalhando num sentido. Ter em conta o tempo aberto do cimento cola. É aconselhável alinhar o Schlüter-DITRA-SOUND com precisão logo durante o assentamento. As placas individuais são colocadas lado a lado com juntas. O cimento que escorre deve ser raspado.
6. Para evitar pontes acústicas, todas as áreas das junta devem ser corrigidas com a cobertura para juntas autocolante Schlüter-DITRA-SOUND.
7. Para evitar danos nas lâminas Schlüter-DITRA-SOUND já instaladas ou que este se solte da base, recomenda-se protegê-lo contra sobrecarga mecânica excessiva, por exemplo, através da colocação de tábuas de passagem (especialmente em zonas de passagem para transporte de material).
8. Logo após a colagem de Schlüter-DITRA-SOUND, os revestimento cerâmicos podem ser colocados mediante o método de camada fina com um cimento cola adequado aos requisitos do revestimento. Para o efeito, pentear o cimento cola com um dentado adequado ao formato do revestimento. As cerâmicas têm de ser aplicadas em toda a superfície. Especialmente em superfícies sujeitas a elevada carga mecânica é necessário ter o cuidado de efetuar uma colocação em toda a extensão, conforme os regulamentos profissionais aplicáveis. Ter em conta o tempo em aberto do cimento cola.
   A cola utilizada deve endurecer hidraulicamente ou por qualquer outra reação química na ausência de ar e sem libertar água.
9. Relativamente às juntas de movimento como juntas de delimitação de campo, perimetrais e de ligação, devem ser observadas as respetivas indicações nesta folha de dados e os códigos profissionais habituais.

Bases para a Schlüter-DITRA-SOUND

As bases sobre as quais se pretende colocar Schlüter-DITRA-SOUND têm de ser sempre verificadas se são planas, têm capacidade de carga, estão limpas, são compatíveis, etc. Devem ser eliminados todos os restos da superfície do suporte que possam dificultar a aderência. Antes da colocação do Schlüter-DITRA-SOUND, tem de ser efetuada a nivelação de irregularidades, de altura ou inclinação.

Betão

O betão está sujeito a alterações a longo prazo devido à retração. Com a utilização do Schlüter-DITRA-SOUND, a colocação do revestimento de cerâmica pode ser efetuada após um período de três meses.

Betonilhas de cimento

Quando se utiliza Schlüter-DITRA-SOUND, os revestimentos de cerâmica podem ser colocados sobre uma betonilha de cimento após 28 dias, sem medir a humidade residual.

Betonilhas de sulfato de cálcio

De acordo com as regras de boas práticas, a betonilha de sulfato de cálcio (betonilha de anidrite), apenas pode ter uma humidade residual máx. de 0,5 CM % ao assentar o revestimento cerâmico. Ao utilizar Schlüter-DITRA-SOUND, é possível aplicar um revestimento de cerâmica logo a partir de uma humidade residual inferior a 1%. As betonilhas de sulfato de cálcio são sensíveis à humidade e devem ser assim protegidas contra a penetração adicional de humidade, p. ex., em caso de exposição à humidade proveniente das fundações.

Betonilhas aquecidas

O Schlüter-DITRA-SOUND também pode ser utilizado em betonilhas aquecidas. Além disso, devem ser aqui respeitados os regulamentos aplicáveis às betonilhas aquecidas convencionais para revestimentos de cerâmica.

Painéis de aglomerado e prensados

Estes materiais estão particularmente sujeitos a mudanças de forma devido à influência da humidade (também humidade do ar com forte oscilação). Devem assim ser utilizados painéis de aglomerado ou prensados impregnados contra a absorção de humidade. A espessura dos painéis tem de ser selecionada de modo que, em conjunto com uma estrutura de suporte adequada, estes tenham uma estabilidade dimensional suficiente. A fixação tem de ser assegurada por uniões aparafusadas em intervalos pequenos adequados. As juntas têm de ser efetuadas com união de macho e fêmea e ser coladas. Têm também de ser respeitadas juntas perimetrias de aprox. 10 mm em relação a componentes adjacentes. Schlüter-DITRA-SOUND neutraliza as pequenas tensões que ainda se verificam.

Soalhos de madeira

Em princípio, no caso de tábuas de madeira aparafusadas e suficientemente resistentes com união de macho e fêmea, é possível colocar diretamente revestimentos de cerâmica em combinação com o Schlüter-DITRA-SOUND. Antes da colocação do Schlüter-DITRA-SOUND, a base de madeira deve ter uma humidade equilibrada. No entanto, a aplicação de uma camada adicional de painéis de aglomerado ou prensados também se revelou eficaz neste caso. Os pisos irregulares devem ser previamente nivelados por meio de medidas de nivelamento adequadas.

Revestimentos plásticos e acabamentos sintéticos

Por norma, as superfícies têm de ser resistentes e ter sido concebidas e preparadas de modo que a aderência de uma cola adequada possibilite a fixação do geotêxtil do Schlüter-DITRA-SOUND. A compatibilidade da cola com a base e com o Schlüter-DITRA-SOUND tem de ser previamente verificada.

Degraus de escada

O Schlüter-DITRA-SOUND também permite a aplicação de isolamento acústico em degraus. A utilização ocorre de acordo com as bases acima descritas.

Schlüter-DITRA-SOUND é uma película pesada de polietileno com cerca de 3,5 mm de espessura. A parte da frente e de trás tem um geotêxtil incorporado. O polietileno não é estável aos raios UV a longo prazo, por isso deve ser evitada a exposição intensa e permanente à radiação solar durante o armazenamento.

Características do material e áreas de aplicação

Schlüter-DITRA-SOUND é imputrescível, impermeável à água e tapa fissuras. Além disso, é amplamente resistente às influências de soluções aquosas, sais, ácidos e soluções alcalinas, vários solventes orgânicos, álcoois e óleos.

A resistência às cargas específicas de projetos especiais deve ser verificada separadamente, especificando a concentração, a temperatura e o tempo de exposição esperados. A estanqueidade à difusão de vapor de água é relativamente alta. O material é inofensivo em termos fisiológicos.

O Schlüter-DITRA-SOUND pode ser utilizado numa série de áreas de aplicação distintas.

A possibilidade de aplicação sob diferentes condições químicas ou mecânicas tem de ser elucidada para cada caso concreto.
