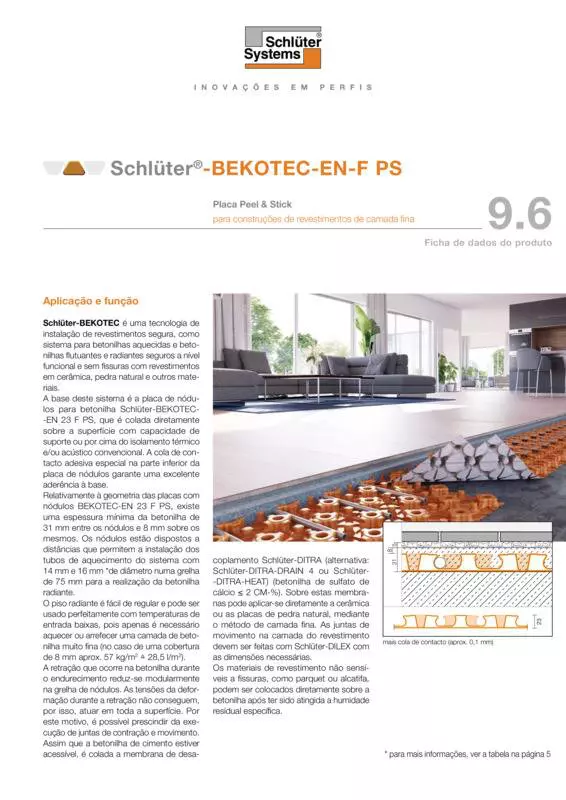

Schlüter-BEKOTEC-EN-F-PS A versátil placa com nódulos autocolante
O sistema de nódulos Schlüter-BEKOTEC permite realizar uma betonilha flutuante que garante revestimentos cerâmicos e de pedra natural permanentemente sem fissuras. O piso radiante BEKOTEC-THERM é criado em combinação com os tubos de aquecimento Schlüter.
O Schlüter-BEKOTEC-EN-F-PS é uma placa com nódulos para betonilha prática e autocolante para a instalação de tubos de aquecimento Schlüter (ø 14 e ø 16 mm para determinadas bases). As placas com nódulos podem ser sobrepostas numa fila e, após a remoção da película de proteção, simplesmente colocadas sobre as respetivas bases, incluindo isolamento térmico ou acústico.
Schlüter-BEKOTEC-EN-FG-PS é a placa de nivelação ideal também com cola de contacto na parte de trás, que é disposta antes do armário de aquecimento. Isto facilita a montagem dos tubos de aquecimento no armário de distribuição.
Informações gerais sobre o produto
Função
Schlüter-BEKOTEC é uma tecnologia de instalação segura de revestimentos, para a construção de betonilhas flutuantes e betonilhas radiantes para a instalação de acabamentos em cerâmica e pedra natural, assim como com outros materiais de acabamento, garantindo que não existem fissuras.
A base deste sistema é a placa com nódulos para betonilha Schlüter-BEKOTEC-EN-23-F, que é colada diretamente sobre a superfície com capacidade de suporte ou por cima do isolamento térmico e/ou acústico convencional. A cola de contacto adesiva especial na parte inferior da placa com nódulos garante uma excelente aderência à base.
Relativamente à geometria das placas com nódulos BEKOTEC-EN-23-F-PS, existe uma espessura mínima da betonilha de 31 mm entre os nódulos e 8 mm sobre os mesmos. Os nódulos estão dispostos a distâncias que permitem a instalação dos tubos de aquecimento do sistema com 14 mm e 16 mm de diâmetro numa grelha de 75 mm para a realização da betonilha radiante. O piso radiante é fácil de regular e pode ser usado perfeitamente com temperaturas de entrada baixas, pois apenas é necessário aquecer ou arrefecer uma camada de betonilha muito fina (aprox. 57 kg/m2 ≙ 28,5 l/m2 no caso de uma cobertura de 8 mm).
A retração que ocorre na betonilha durante o endurecimento reduz-se modularmente na grelha de nódulos. As tensões da deformação durante a retração não se repercutem através de fissuras nos revestimentos de acabamento. Por este motivo, é possível prescindir da execução de juntas de contração e de movimento. Assim que a betonilha de cimento estiver acessível, é colada a lâmina de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (betonilha de sulfato de cálcio ≤ 2 CM-%). Sobre estas membranas pode aplicar-se diretamente a cerâmica ou as placas de pedra natural, mediante o método de camada fina. As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX com as distâncias necessárias.
Os materiais de revestimento não suscetíveis a fissuras, como parquet ou alcatifa, podem ser colocados diretamente sobre a betonilha após ter sido atingida a humidade residual específica do revestimento.
Instalação
- A BEKOTEC-EN-23-F-PS é colocada sobre uma base plana e com capacidade de carga suficiente, que não apresenta quaisquer elevações pontuais (por exemplo, resíduos de argamassa). A base tem de ser verificada quanto à sua limpeza e compatibilidade. Devem ser eliminados todos os restos da superfície do suporte que possam dificultar a aderência. Antes da aplicação, a base tem de estar livre de pó, pelo que tem de ser muito bem aspirada.
-
Nota: não é obrigatório aplicar um primário na base, podendo em caso de necessidade realizar-se um pré-tratamento com primário de dispersão de utilização convencional sem componentes grosseiros, tais como areia de quartzo ou similares.
Irregularidades maiores podem ser compensadas de antemão mediante betonilhas ou argamassas de nivelamento adequadas. Considerando os requisitos de isolamento acústico e/ou térmico, colocar, se necessário, isolamentos adicionais adequados na base.
Se forem colocados cabos ou tubos na base de suporte, o isolamento acústico deve ser disposto em toda a superfície da camada de nivelamento conforme a Norma DIN 18560-2. Para a seleção de isolamentos adequados, deve considerar-se a capacidade máxima de compressão CP3 (≤ 3 mm). - Nos perímetros do pavimento ou na ligação a móveis deve ser instalada a cinta perimetral Schlüter-BEKOTEC-BRS-808-KSF de 8 mm de espessura. A base de apoio integrada na cinta perimetral apresenta para a fixação uma tira adesiva na parte superior e inferior. A colagem da banda perimetral no pavimento ou na camada de isolamento superior e a tensão prévia da base de apoio faz com que a banda perimetral seja comprimida contra a parede. Com a colocação da placa de nódulos BEKOTEC sobre a base adesiva é formada uma ligação que fixa a placa ao pavimento e previne que a betonilha fluidificada passe por baixo durante a instalação.
- As placas com nódulos BEKOTEC-EN-23-F-PS têm de ser cortadas à medida na área perimetral. Para ligar as placas BEKOTEC, estas são sobrepostas e encaixadas entre si com uma fila de nódulos. Para a colocação da película de nódulos, retirar a película de proteção da BEKOTEC-EN-23-F-PS e colocar a placa por cima da base. A membrana pode ser levantada e reposicionada, desde que a mesma não tenha sido pressionada. Assim que seja exercida pressão, a placa com nódulos é firmemente colada à base pela cola de contacto na parte inferior.
Na área das portas e na zona do armário, para facilitar a orientação dos tubos, pode ser utilizada a placa de compensação lisa Schlüter-BEKOTEC-ENFG-PS. A cola de contacto aplicada no lado traseiro também é utilizada diretamente para a fixação. Com a régua de ligação de tubos autocolante Schlüter-BEKOTEC-ZRKL, é possível orientar os tubos de forma exata nesta área. - Para instalar o piso radiante Schlüter-BEKOTEC-THERM, os tubos de aquecimento de sistema com 14 mm ou 16 mm de diâmetro podem ser encaixados entre os nódulos recortados na parte inferior. As distâncias de disposição dos tubos devem ser escolhidas de acordo com a potência de aquecimento necessária, por meio dos gráficos de potência de aquecimento Schlüter-BEKOTEC.
- No decorrer da aplicação da betonilha, é colocada betonilha de cimento ou betonilha de sulfato de cálcio com uma cobertura mínima de 8 mm na placa com nódulos. Tanto para as betonilhas de cimento como para as betonilhas de sulfato de cálcio, deve ser mantida uma resistência à compressão de C20 a C35 e uma resistência à tração por flexão de F4, máx. F5. Se uma betonilha de cimento tiver uma classe de retração SW1, também é possível a utilização de produtos com uma resistência à tração por flexão mais elevada. Para compensar diferenças de altura, a espessura da camada pode ser parcialmente aumentada para, no máximo, 25 mm. Ao aplicar uma betonilha fluidificada: observar a disposição cuidadosa das placas com nódulos e cobertura dos cantos de corte/pontos terminais. Evitar deixar escorrer a betonilha para a parte inferior das placas BEKOTEC. Os sistemas aprovados para esta aplicação devem ser observados aqui.
Nota: quaisquer características divergentes da betonilha devem ser esclarecidas previamente em cada projeto junto do nosso departamento técnico/comercial. Caso pretenda evitar a transmissão de ruído de impacto entre duas divisões, a betonilha deve ser separada com o perfil de juntas de dilatação Schlüter-DILEX-DFP. - Imediatamente após ter sido atingida uma rigidez inicial que permita pisar a betonilha de cimento, a membrana de desacoplamento DITRA (alternativa: DITRA-DRAIN 4 ou DITRA-HEAT) pode ser colada observando as instruções de instalação da ficha de dados do produto. As betonilhas de sulfato de cálcio com uma membrana de desacoplamento podem ser revestidas assim que seja atingida uma humidade residual ≤ 2 CM-%.
- O revestimento cerâmico ou em pedra natural pode ser instalado diretamente na parte superior da membrana de desacoplamento através do método de camada fina. O revestimento deve ser dividido em campos através de juntas de movimento por cima das membranas de desacoplamento, de acordo com os regulamentos aplicáveis. Os perfis de juntas de movimentação Schlüter-DILEX-BWB, BWS, KS ou AKWS devem ser utilizados para criar as juntas de movimentação (cf. informação do produto 4.6 - 4.8 e 4.18).
- Como junta perimetral flexível na área do pavimento ou da parede deve ser montado o perfil de movimento angular Schlüter-DILEX-EK ou RF (cf. informação do produto 4.14). A saliência da banda perimetral Schlüter-BEKOTEC-BRS tem de ser previamente cortada.
- Ao utilizar o pavimento cerâmico climatizado Schlüter-BEKOTEC-THERM como piso radiante, pode ser aquecida após sete dias da aplicação do revestimento cerâmico. Depois do arranque com 25 °C, a temperatura de entrada pode ser aumentada diariamente em 5 °C, no máximo, até atingir a temperatura máxima de utilização.
- Materiais de revestimento sem risco de fissuras (por ex. parquet, alcatifa ou revestimentos plásticos) são colocados sem membrana de desacoplamento diretamente na betonilha BEKOTEC. Para isso, a altura da betonilha tem de ser adaptada à respetiva espessura do material.
Nota: além das respetivas diretivas de instalação aplicáveis, devem ser observadas as humidades residuais da betonilha permitidas para o material de revestimento selecionado. Pode consultar indicações de instalação detalhadas sobre revestimentos não cerâmicos no manual técnico da Schlüter-BEKOTEC-THERM ou no nosso departamento técnico e comercial.
Material
A BEKOTEC-EN 23-F-PS é constituída por uma película estampada de polietileno resistente à pressão, que é laminada com cola de contacto na parte inferior. É adequada para a utilização de betonilhas de colocação convencional em cimento ou base de sulfato de cálcio bem como para betonilha fluidificada. O material deve ser armazenado sem gelo e protegido da luz UV.
Conservação e cuidado
Schlüter-BEKOTEC-EN-23-F-PS e ENFG-PS são imputrescíveis e não requerem quaisquer cuidados especiais ou manutenção. Antes e durante a aplicação da betonilha pode ser necessário proteger a placa com nódulos contra influências mecânicas através de medidas adequadas, por exemplo, placas de isolamento.
