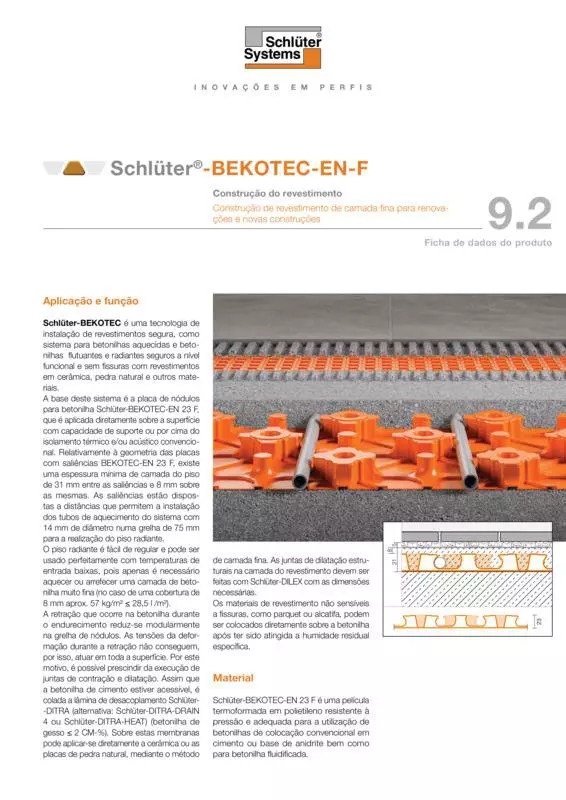

Schlüter-BEKOTEC-EN-F  A placa com nódulos para betonilha polivalente

Schlüter-BEKOTEC é um sistema de construção de betonilhas convencionais e aquecidas. Isto permite revestimentos sem fissuras em cerâmica, pedra natural e outros materiais de revestimento.

A base deste sistema é a placa de nódulos para betonilha Schlüter-BEKOTEC-EN 23 F, que é aplicada diretamente sobre a superfície com capacidade de suporte ou por cima do isolamento térmico e/ou acústico convencional. Relativamente à geometria das placas com nódulos BEKOTEC-EN 23 F, existe uma espessura mínima de camada do piso de 31 mm entre os nódulos e 8 mm sobre as mesmas. Os nódulos estão dispostos a distâncias que permitem a instalação dos tubos de aquecimento do sistema com 14 mm de diâmetro numa grelha de 75 mm para a realização do piso radiante.

O piso radiante é fácil de regular e pode ser usado perfeitamente com temperaturas de entrada baixas, pois apenas é necessário aquecer ou arrefecer uma camada de betonilha muito fina (aprox. 57 kg/m² ≙ 28,5 l /m2 no caso de uma cobertura de 8 mm).

A retração que ocorre na betonilha durante o endurecimento reduz-se modularmente na grelha de nódulos. As tensões da deformação durante a retração não se repercutem através de fissuras nos revestimentos de acabamento. Por este motivo, é possível prescindir da execução de juntas de contração e de movimento. Assim que a betonilha de cimento estiver acessível, é colada a lâmina de desacoplamento Schlüter-DITRA (alternativa: Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (betonilha de sulfato de cálcio ≤ 2 CM-%). Sobre estas membranas pode aplicar-se diretamente a cerâmica ou as placas de pedra natural, mediante o método de camada fina. As juntas de movimento na camada do revestimento devem ser feitas com Schlüter-DILEX com as distâncias necessárias.

Os materiais de revestimento não suscetíveis a fissuras, como parquet ou alcatifa, podem ser colocados diretamente sobre a betonilha após ter sido atingida a humidade residual específica.

Dados técnicos

1. Tamanho dos nódulos:
   nódulos pequenos, aprox. 20 mm
   nódulos grandes, aprox. 65 mm
   Intervalo de colocação: 75 mm
   Tubos de aquecimento do sistema: ø 14 mm
   Os nódulos apresentam um recorte na parte traseira que permite fixar os tubos de aquecimento de forma segura sem grampos de fixação.
2. Ligações:
   Para ligar as placas com nódulos, estas são sobrepostas e encaixadas entre si numa fila de nódulos.
3. Área útil: 1,2 x 0,9 cm = 1,08 m²
   Altura das placas: 23 mm
4. Embalagem: 10 unidades / caixa de cartão = 10,8 m²
   O tamanho da caixa é aprox. 1355 x 1020 x 195 mm.

• Garantia:
  Ao respeitar as condições de montagem e usar corretamente o revestimento, a Schlüter-Systems concede uma garantia de cinco anos para a adequação de utilização e isenção de danos da estrutura do revestimento.
• Revestimento sem fissuras:
  O sistema BEKOTEC está concebido de forma que as tensões contidas da betonilha sejam reduzidas modularmente na grelha da placa com nódulos. Não é necessário um reforço construtivo.
• Construção que evita o levantar do revestimento:
  Com o sistema BEKOTEC, a construção do revestimento está livre de tensões próprias, pelo que está praticamente excluída a ocorrência do levantar do revestimento. Tal aplica-se igualmente a tensões por alteração de temperatura por ex. em betonilhas aquecidas.
• Betonilha sem juntas:
  Não são necessárias juntas de dilatação na betonilha, uma vez que a betonilha no sistema Schlüter-BEKOTEC reduz as tensões ocorridas uniformemente em toda a superfície.
• Juntas de movimento no padrão de juntas do revestimento cerâmico ou de placas:
  O sistema BEKOTEC adapta as juntas de movimento no decurso da colocação do revestimento cerâmico ou de placas ao padrão de juntas selecionado do revestimento, pois não é necessário respeitar juntas de separação da betonilha no revestimento superior. Basta respeitar as regras gerais para a medição dos remates de campos.
• Tempos de construção reduzidos:
  Juntamente com a membrana de desacoplamento, a betonilha feita de acordo com o sistema Schlüter-BEKOTEC pode ser revestida com cerâmica, pedra natural ou pedra sintética logo que seja transitável. Um piso radiante pode ser operado já sete dias após a conclusão do revestimento.
• Altura de construção reduzida:
  Com o sistema BEKOTEC são poupados até 37 mm de altura relativamente à betonilha de aquecimento conforme a DIN 18 560-2.
• Menor quantidade de materiais:
  No caso de uma cobertura de betonilha de 8 mm são necessários apenas aprox. 57 kg/m² ≙ 28,5 l /m² de camada de betonilha. Uma vantagem que se espelha no cálculo estático.
• Piso radiante de reação rápida:
  Uma estrutura de revestimento em conformidade com o sistema BEKOTEC, e com um piso radiante, reage mais rapidamente a alterações de temperatura comparativamente a betonilhas de aquecimento convencionais, já que é necessário aquecer ou arrefecer uma medida inferior. O piso radiante pode, por isso, ser operado no modo de baixa temperatura de forma a poupar energia.

1. Schlüter-BEKOTEC-EN 23 F é colocado sobre uma base plana e com capacidade de carga suficiente. As superfícies de base devem ter uma superfície homogénea e não devem apresentar saliências pontuais (por exemplo, restos de argamassa). Irregularidades maiores podem ser compensadas de antemão mediante betonilhas ou enchimentos adequados. Considerando os requisitos de isolamento acústico e/ou térmico, colocar, se necessário, isolamentos adicionais adequados na base.

   Se forem colocados cabos ou tubos na base de suporte, o isolamento acústico deve ser disposto em toda a superfície da camada de nivelamento conforme a Norma DIN 18560-2. Para a seleção de isolamentos adequados, deve considerar-se a capacidade máxima de compressão CP3 (≤ 3 mm). Se as alturas de construção não forem suficientes para executar um isolamento acústico em poliestireno ou fibra mineral, é possível conseguir uma melhoria significativa do ruído de impacto utilizando a Schlüter-BEKOTEC-BTS com uma espessura de apenas 5 mm.

2. Nos bordos do revestimento em paredes ascendentes ou móveis deve ser instalada a banda perimetral Schlüter-BEKOTEC-BRS 808 KSF de 8 mm de espessura.

   A base de apoio integrada na cinta perimetral apresenta para a fixação uma tira adesiva na parte superior e inferior. A colagem da banda perimetral no pavimento ou na camada de isolamento superior e a tensão prévia da base de apoio faz com que a banda perimetral seja comprimida contra a parede. Com a colocação da placa de nódulos BEKOTEC sobre a base adesiva é formada uma ligação que fixa a placa ao pavimento e previne que a betonilha fluidificada passe por baixo durante a instalação.

3. As placas com nódulos BEKOTEC-EN 23 F têm de ser cortadas à medida na área perimetral. Para ligar as placas BEKOTEC, estas são sobrepostas e encaixadas entre si com uma fila de nódulos.

   Na área das portas e na zona do armário, para facilitar a orientação dos tubos, pode ser utilizada a placa de nivelação lisa Schlüter-BEKOTEC-ENFG, que é colocada debaixo das placas com nódulos e fixada com fita adesiva de dupla face. Com a régua de ligação de tubos autocolante Schlüter-BEKOTEC-ZRKL, é possível orientar os tubos de forma exata nesta área. Pode ser necessário fixar as placas à base. Tal pode acontecer quando o esforço de contrapressão dos tubos é relativamente elevado (por ex., em espaços pequenos com raios de tubo estreitos). A fixação pode ser realizada com a fita adesiva de dupla face Schlüter-BEKOTEC-BTZDK66.

4. Para instalar o piso radiante Schlüter-­BEKOTEC-THERM, os tubos de aquecimento de sistema com 14 mm de diâmetro podem ser encaixados entre os nódulos recortados na parte inferior. As distâncias de disposição dos tubos devem ser escolhidas de acordo com a potência de aquecimento necessária, por meio dos gráficos de potência de aquecimento Schlüter-BEKOTEC.
5. Ao aplicar a betonilha é colocada betonilha de cimento fresca da classe CT-C25-F4, máx. F5, ou betonilha de sulfato de cálcio CA-C25-F4, máx. F5, com uma cobertura mínima de 8 mm (recomenda-se 0-4 mm de agregado) na placa com nódulos. Para compensar diferenças de altura, a espessura da camada pode ser parcialmente aumentada para, no máximo, 25 mm. Ao aplicar uma betonilha fluidificada: observar a disposição cuidadosa das placas com nódulos e cobertura dos cantos de corte/pontos terminais. Evitar deixar escorrer a betonilha para a parte inferior das placas BEKOTEC. Neste caso, devem ser considerados os sistemas aprovados para esta aplicação.

   Nota: quaisquer características divergentes da betonilha devem ser esclarecidas previamente em cada projeto junto do nosso departamento técnico/comercial . Caso pretenda evitar a transmissão de ruído de impacto entre duas divisões, a betonilha deve ser separada com o perfil de juntas de dilatação Schlüter-DILEX-DFP.

6. Imediatamente após ter sido atingida uma rigidez inicial que permita pisar a betonilha de cimento, a membrana de desacoplamento DITRA (alternativa: DITRA-DRAIN 4 ou DITRA-HEAT) pode ser colada observando as instruções de instalação da ficha de dados do produto. As betonilhas de sulfato de cálcio com uma membrana de desacoplamento podem ser revestidas assim que seja atingida uma humidade residual ≤ 2 CM-%.
7. O revestimento cerâmico ou em pedra natural pode ser instalado diretamente na parte superior da membrana de desacoplamento através do método de camada fina. O revestimento deve ser dividido em campos através de juntas de movimento por cima das membranas de desacoplamento, de acordo com os regulamentos aplicáveis. Os perfis de juntas de dilatação Schlüter-DILEX-BWB, BWS, KS ou AKWS devem ser utilizados para criar as juntas de dilatação (cf. informação do produto 4.6 - 4.8 e 4.18).
8. Como junta perimetral flexível na área do pavimento ou da parede deve ser montado o perfil de movimento angular Schlüter-DILEX-EK ou RF (cf. informação do produto 4.14). A saliência da banda perimetral Schlüter-BEKOTEC-BRS tem de ser previamente cortada.
9. Ao utilizar o pavimento cerâmico climatizado Schlüter-BEKOTEC-THERM como piso radiante, pode ser aquecida após sete dias da aplicação do revestimento cerâmico. Depois do arranque com 25 °C, a temperatura de entrada pode ser aumentada diariamente em 5 °C, no máximo, até atingir a temperatura máxima de utilização.
10. Materiais de revestimento sem risco de fissuras (por ex. parquet, alcatifa ou revestimentos plásticos) são colocados sem membrana de desacoplamento diretamente na betonilha BEKOTEC. Para isso, a altura da betonilha tem de ser adaptada à respetiva espessura do material.
    Nota: além das respetivas diretivas de instalação aplicáveis, devem ser observadas as humidades residuais da betonilha permitidas para o material de revestimento selecionado. Pode consultar indicações de instalação detalhadas sobre revestimentos não cerâmicos no manual técnico da Schlüter-BEKOTEC-THERM ou no nosso departamento técnico e comercial.

Schlüter-BEKOTEC-EN 23 F é uma película termoformada em polietileno resistente à pressão e adequada para a utilização de betonilhas de colocação convencional em cimento ou anidrite, bem como para betonilha fluidificada.
