Schlüter-TROBA-LEVEL-PLV 60  Forgatható tartókorong

A Schlüter-TROBA-LEVEL-PLV 60 egy előszerelt forgatható tartókorongönhordó járólapok alátámasztására. A beállító gyűrű és két ellentétes irányú menet segítségével gyorsan és pontosan beállítható a magassága 60–130 mm között. A menet védett a rezgések és a kilazulás ellen. A 3 mm vastag fugatávtartók révén homogén fugakép alakítható ki.

A TROBA-LEVEL rendszer más termékeivel való kompatibilitás lehetővé teszi a kombinálást a TROBA-LEVEL-PL 10 és TROBA-LEVEL-PLA 30 tartókorongokkal. Szükség esetén a TROBA-LEVEL-AP 1 szintező lapkák használhatók a finombeállításra és a lejtéskiegyenlítésre. Több TROBA-LEVEL-PLV 60 egymásra helyezésével akár 520 mm-es szerkezeti magasság is megvalósítható.

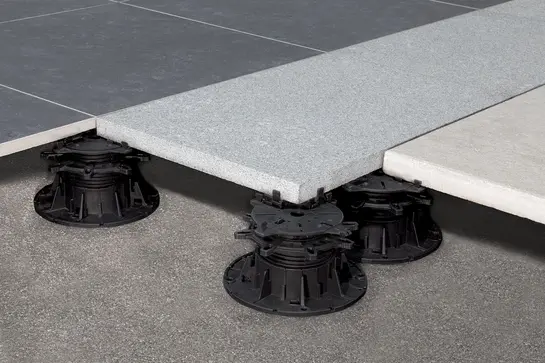

Termékfotó TROBA-LEVEL-PLV 60 1©Schlüter-Systems KG
Metszetrajz TROBA-LEVEL-PLV 60 1©Schlüter-Systems KG
zoom_out_map search
Termékfotó TROBA-LEVEL-PLV 60 1
Metszetrajz TROBA-LEVEL-PLV 60 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-TROBA-LEVEL egy előszerelt, kombinálható tartókorong rendszer, amely 3 mm és 1 m közötti egyedi szerkezeti magasságokat tesz lehetővé. Segítségével bármilyen 0% és 10% közötti lejtés kiegyenlíthető.

Lerakása kötőanyag nélkül történik erkélyeken, teraszokon, tetőteraszokon és más közlekedési felületeken. Ez az építési mód lehetővé teszi, hogy ellenőrizze a burkolat alatt futó vezetékeket és padlóösszefolyókat.

A kész burkolat vízelvezetése a járólapok között nyitva hagyott fugákon keresztül történik a terasz megfelelő lejtésben kialakított vízszigetelő rétege fölött.

A keletkező víz itt nyomás nélkül elfolyik a vízelvezető rendszerbe.

Lerakás előtt figyelembe kell venni a járólap gyártójának a lapok lerakására vonatkozó előírásait és az adott ország nemzeti irányelveit (DIN-szabványok, adatlapok stb.)!

Ellenőrizni kell a tervező előírásait a lejtés, a beépített szigetelőanyagok nyomásállósága, valamint a szigetelőanyagok (fóliakompatibilitás) szempontjából.

A járólapok tetszőleges kötésben rakhatók le (adott esetben vegye figyelembe a gyártó vonatkozó előírásait).

Megjegyzések:

A járólapokat az érvényes szabályzatok értelmében nem szükséges lejtésben lerakni. Kötőanyag nélküli lerakásnál ügyelni kell arra, hogy a szélék vagy sarkok egyoldalú terhelése esetén a burkolólap megmozdulhat.

Ajánlás: A szerkezeti mozgástér biztosítása érdekében azt ajánljuk, hogy legalább 10 mm magas tartókoronggal számoljon.

A teljes felületű szigetelésvédelemre a Schlüter-TROBA-PLUS, illetve a Schlüter-DITRA-DRAIN rétegelválasztó és vízszigetelő lapok használatát javasoljuk.

Az egységesebb fugakép érdekében ajánlatos lerakási tervet készíteni.

  1. Az aljzat teherbíró, lejtése pedig legalább 1,5% – 2,0% legyen.
    Vegye figyelembe a gyártónak a járólapok teherbírására vonatkozó adatait. Szükség esetén több tartókorongot használjon.
    1. A TROBA-LEVEL tartókorongokkal sokféle lejtésű aljzatokra rakhat le teraszlapokat.
      A tartókorongok és a teraszlapok darabszámához lásd a honlapunkon található konfigurátort!

    2. Az alátámasztási pontok számához lásd az 1b lerakási vázlatot. A burkolást mindig a legmagasabb ponton kezdje.

      Vázlat:
      Első járólap = 4 felfekvési pont
      Szélső járólapok = 2 felfekvési pont
      Mezőlapok = 1 felfekvési pont

  2. A TROBA-LEVEL-PL 10 tartókorongok (10 mm) 90°-os eltolással rakhatók egymásra.
  3. 50 mm-es szerkezeti magasság fölött a TROBA-LEVEL-PLA 30 (30 mm) adaptert lehet két TROBA-LEVEL-PL 10 tartókorong közé helyezni.
  4. Lejtés kiegyenlítése: Vízmértékkel ellenőrizze, hogy hány TROBA-LEVEL-AP 1 (1 mm) szintező lapkát kell egymásra helyezni. Ha kilencnél több TROBA-LEVEL-AP 1 szintező lapka szükséges, akkor TROBA-LEVEL-PL 10 tartókorongot (10 mm) kell használni. A TROBA-LEVEL-AP 1 szintező lapkákat (1 mm) oldalról kell bepattintani. Ügyeljen, hogy rögzüljön.
  5. Tartsa be a lerakási irányt.
  6. Annyi TROBA-LEVEL-AP 1 szintező lapkát rakjon egymásra, hogy elérje a szomszédos járólap szintjét.
  7. A szélső tartókorongokat 90°-kal eltolva kell egymásra helyezni a szükséges szerkezeti magasság eléréséig. A TROBA-LEVEL-PL 10 tartókorongot (10 mm) megfelezheti vagy negyedelheti a széleknél vagy a sarkoknál való felhasználáshoz (járólap szélessége min. 60 mm). Ehhez először karcolja meg a tartókorongot egy barkácskéssel, majd törje el, és vágja le a felesleges fugatávtartókat. Vágás előtt ellenőrizze, hogy hogyan illeszkednek az elemek.
  8. Szegélyhez 50 mm szerkezeti magasságtól (vápás szegély esetén érvényes). 60 mm-es szerkezeti magasságtól le kell vágni a kilógó fugatávtartókat.
  9. Sarokhoz 50 mm-es szerkezeti magasságtól (vápás szegély esetén is érvényes).
    60 mm-es szerkezeti magasságtól le kell vágni a kilógó fugatávtartókat.
  10. 60 mm-es szerkezeti magasságtól a forgatható TROBA-LEVEL-PLV 60 tartókorongok is használhatók. A beállítókerék elforgatásával akár 130 mm magasságig rögzíthetők az egyes tartókorongok.
  11. Szükség esetén a TROBA-LEVEL-AP 1 szintező lapkákkal (lásd a 6. tételt) végezhető el a finombeállítás, valamint a lejtés-kiegyenlítés.
  12. Ha a szükséges szerkezeti magasság meghaladja a 130 mm-t, akkor a TROBA-LEVEL-PLV 60 tartókorongot a TROBA-LEVEL-PLA 30, valamint a TROBA-LEVEL-PL 10 alátéttel kombinálhatja.
  13. Legfeljebb négy TROBA-LEVEL-PLV 60 tartókorong is egymásra helyezésével tetszőleges szerkezeti magassággal dolgozhat 60 és 520 mm között. Ehhez össze kell kapcsolnia a tartókorongokat.
  14. Szegélyhez/sarokhoz: vágja le a talpkorongot az alján lévő jelölésnél, és hajtsa fel a fali távtartót (lásd a jelölést a 14. képen). Vágja le a felesleges fugatávtartókat. A járólapok minimális szélessége 85 mm.
  15. Magasítás: A TROBA-LEVEL-PLA 70 (M = 70 mm) segítségével gyorsan alakíthat ki nagy szerkezeti magasságokat. Az adaptereket a TROBA-LEVEL-PLV 60 talpkorongjába kell teljesen becsavarni. A TROBA-LEVEL-PLA 70 nem használható szintezésre. Amikor rátolja a Schlüter-BARA-RHA profilt, ügyeljen arra, hogy ne zárja el a tartóprofil vízelvezető nyílásait.
  16. Teherelosztásra opcionálisan a TROBA-LEVEL-LV 3 (Ø 200 mm, magassága 3 mm) tartókorongokat is választhatja, amely a TROBA-LEVEL-PL 10 és a TROBA-LEVEL-PLA 30 alátétekkel is kombinálható. A TROBA-LEVEL-LV 3 tartókorongokkal alacsony szerkezeti magasságokat valósíthat meg. A finombeállításhoz TROBA-LEVEL-AP 1 kiegyenlítő lapkákat használhat. A TROBA-LEVEL-LV 3 méretre vágható és 3 mm vastag fugatávtartókkal rendelkezik, amellyel egységes fugakép alakítható ki.
  17. A szigetelés védelme: Amennyiben védeni kell a vízszigetelést, akkor a TROBA-LEVEL-PLV 60, illetve a TROBA-LEVEL-LV 3 talpkorongjait a TROBA-LEVEL-PLS 6 (M = 6 mm) védőalátét bemetszéseibe lehet rögzíteni. PVC-ből készült vízszigeteléseknél a védőalátétet az alumíniumból készült bevonattal lefelé kell lerakni. TROBA-LEVEL-PL 10 tartókorongok használata esetén ezeket központosan kell felhelyezni a korongokra.
Alátétszükséglet hozzávetőleges kiszámítása
  • 60 x 60 cm ~ 3,4 alátét/m²
  • 75 x 75 cm ~ 4,0 alátét/m²
  • 30 x 120 cm ~ 7,0 alátét/m²
  • 40 x 120 cm ~ 5,4 alátét/m²

A TROBA-LEVEL rendszertermékek polietilénből és polipropilénből készülnek.

Minden termék UV-álló, nem bomlik el, újrahasznosítható, fiziológiai szempontból ártalmatlan és bitumenálló.

-40 °C és +100 °C fok között hőmérsékletállók.

Anyagtulajdonságok és alkalmazási területek

A TROBA-LEVEL erkélyeken, teraszokon, tetőteraszokon és egyéb közlekedési felületeken önhordó járólapok alátámasztására szolgál.

A TROBA-LEVEL termékek tetszőleges vízszigetelésre lerakhatók.

A TROBA-LEVEL rendszer termékei nem igényelnek különösebb karbantartást vagy ápolást.
