Schlüter-TROBA
A hosszú élettartamú felületi vízelvezető fóliát a szigetelés és a zúzottkő ágy közé kell lerakni. A fólia domború vízelvezető csatornákat hoz létre, amelyeken keresztül a bejutó szivárgó víz megbízhatóan elvezethető.
Úsztatott lerakás ragasztás nélkül: a Schlüter-TROBA megoldások a kültéri csempék számára biztonságos tartást és megbízható vízelvezetést biztosítanak.
Nincs szükség habarcsra, ragasztóra és fugázóra: ha a teraszlapokat úsztatva rakják le, akkor azok zúzottkő ágyon vagy más megfelelő alapzaton, pl. burkolattartó lábakon vagy habarcsgyűrűkön nyugszanak. Az ilyen típusú lerakásnak számos konstrukciós előnye van -és a Schlüter-TROBA rendszermegoldásokkal fáradság nélkül el is készíthetők.
A Schlüter-TROBA sorozat rendszermegoldásai innovatív termékeket kínálnak mindazok számára, akik a kert- és tájépítészetben professzionális burkolatokat készítenek.
A TROBA-LEVEL sorozat alkotórészei változatos módon kombinálhatók egymással, és akár 10%-os lejtést is milliméteres pontossággal képesek kiszintezni.

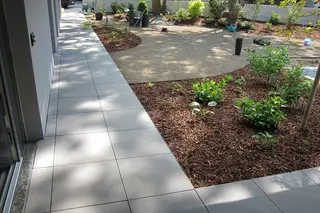

Optimális szegélymegoldás: ennél az ágyásszegélynél úsztatott lerakású lapok használatosak a TROBA-LINE-TLK-E kavicsfogó léccel együtt.

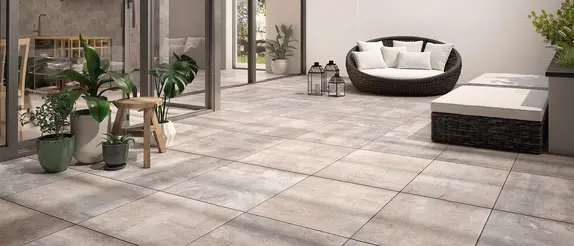

Az úsztatott vagy rögzítetlen lerakás esetén nincs szilárd kötés a burkolat és az alapzat között, hanem a teraszlapok a konstrukciójuktól függően rögzítetlenek, ill. csak a sarkaiknál, ill. teljes felületen fekszenek fel egy megfelelő alapfelületre. Az ilyen típusú lerakás kiválóan alkalmazható kültéri kerámiák és natúr kövek teraszokra, tetőteraszokra és erkélyekre való lerakásánál. Az eredmény egy szabad illesztéses burkolat, ami bármikor ismét felszedhető. A felületre jutó víz az illesztéseken keresztül lefolyik a vízzáró szintre, onnan pedig a lejtősen kialakított elvezető felület vezeti el. Ezért a tömítés és a vízelvezetés szempontjából döntő fontosságú az alapzat szakmailag helyes előkészítése.
A burkolat úsztatott lerakásához az alapzattól függően három lehetséges konstrukciós felépítmény áll rendelkezésre:
Ennél a konstrukciónál a lapokat közvetlenül egy 2%-os lejtésű, tömörített ömlesztett anyagból álló rétegbe fektetik.
Ennél a módszernél habarcs- vagy zsalugyűrűk segítik a lerakást az illesztések keresztezési pontjaiban, és esetlegesen a lapok középpontjában.

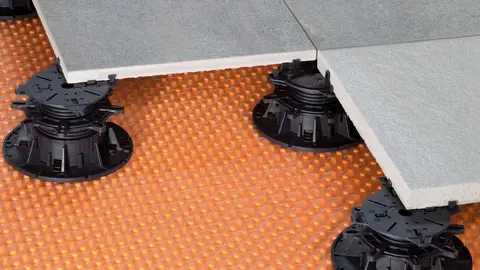

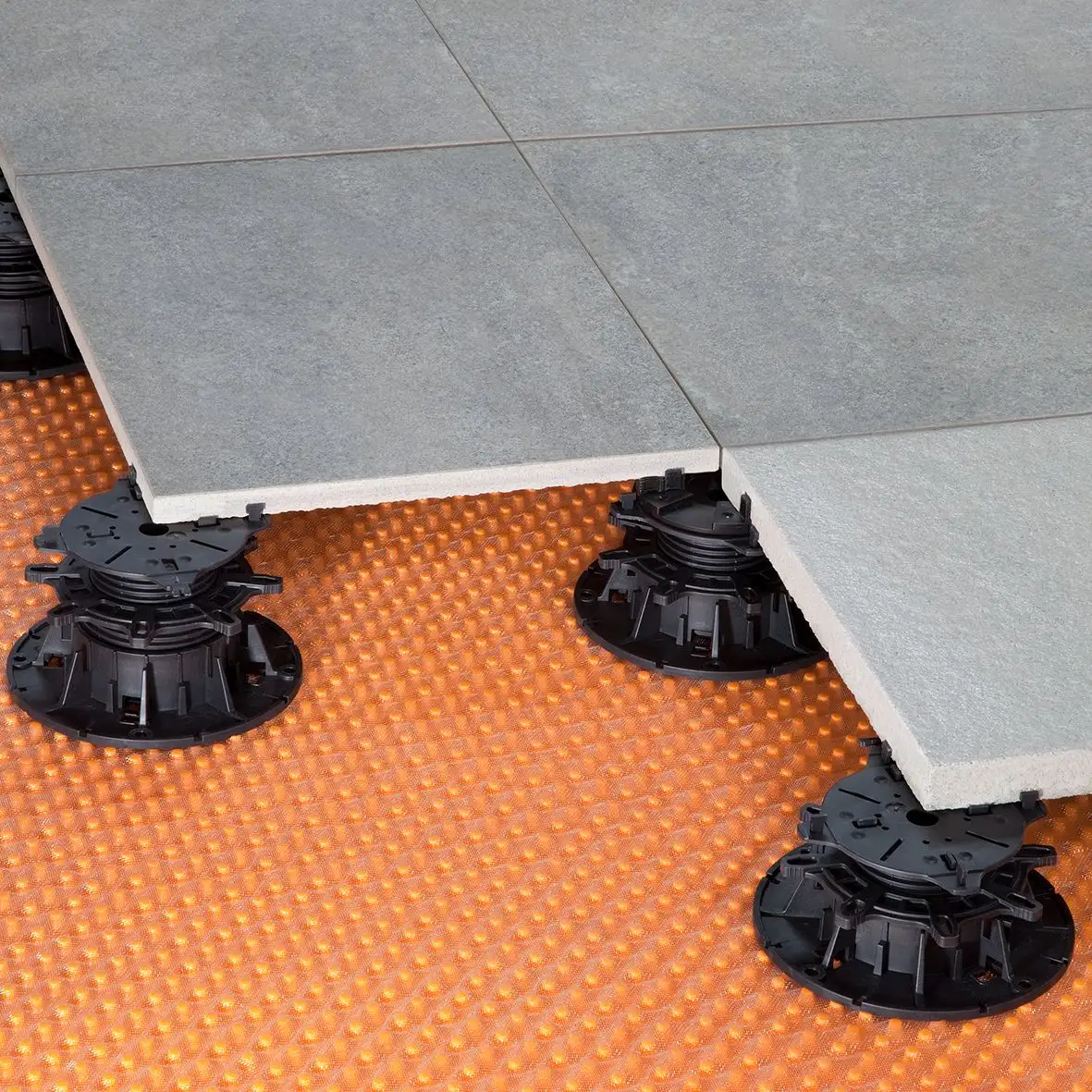

Ennél a módszernél a teraszlapok állítható magasságú, hosszú élettartamú speciális műanyagból készült burkolattartó lábakra vannak lerakva.
A zúzottkő ágyba történő úsztatott lerakásnál a teraszlapokat közvetlenül egy finom zúzottkőből készített ágyazatrétegre rakják le. Az alépítmény általában egy megfelelő lejtésű, tömörített teherhordó réteg. A teherhordó rétegnek vízelvezető hatásúnak, és elegendően mélynek kell lennie ahhoz, hogy megvédje a burkolatot a fagykároktól.

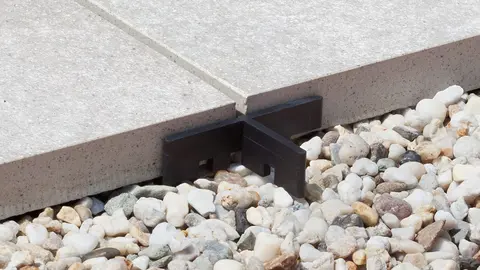

Ez a lerakási mód viszonylag egyszerű és költségtakarékos, így gyakran használatos a magánterületen levő teraszok és utak burkolására. A lapokat nem rögzíti szilárd kötés az alapzathoz, hanem a zúzottkő ágyban fekszenek, így ez a módszer elsősorban nehéz burkolatokhoz, pl. natúr kőhöz alkalmazható, mivel az ilyen burkolatok nagy önsúlyuk miatt képesek biztosítani a szükséges stabilitást. A burkolat vízszintes elmozdulása elleni hatékony védelemre jól alkalmazhatók a fugakeresztek, például a Schlüter-TROBA-ZFK.

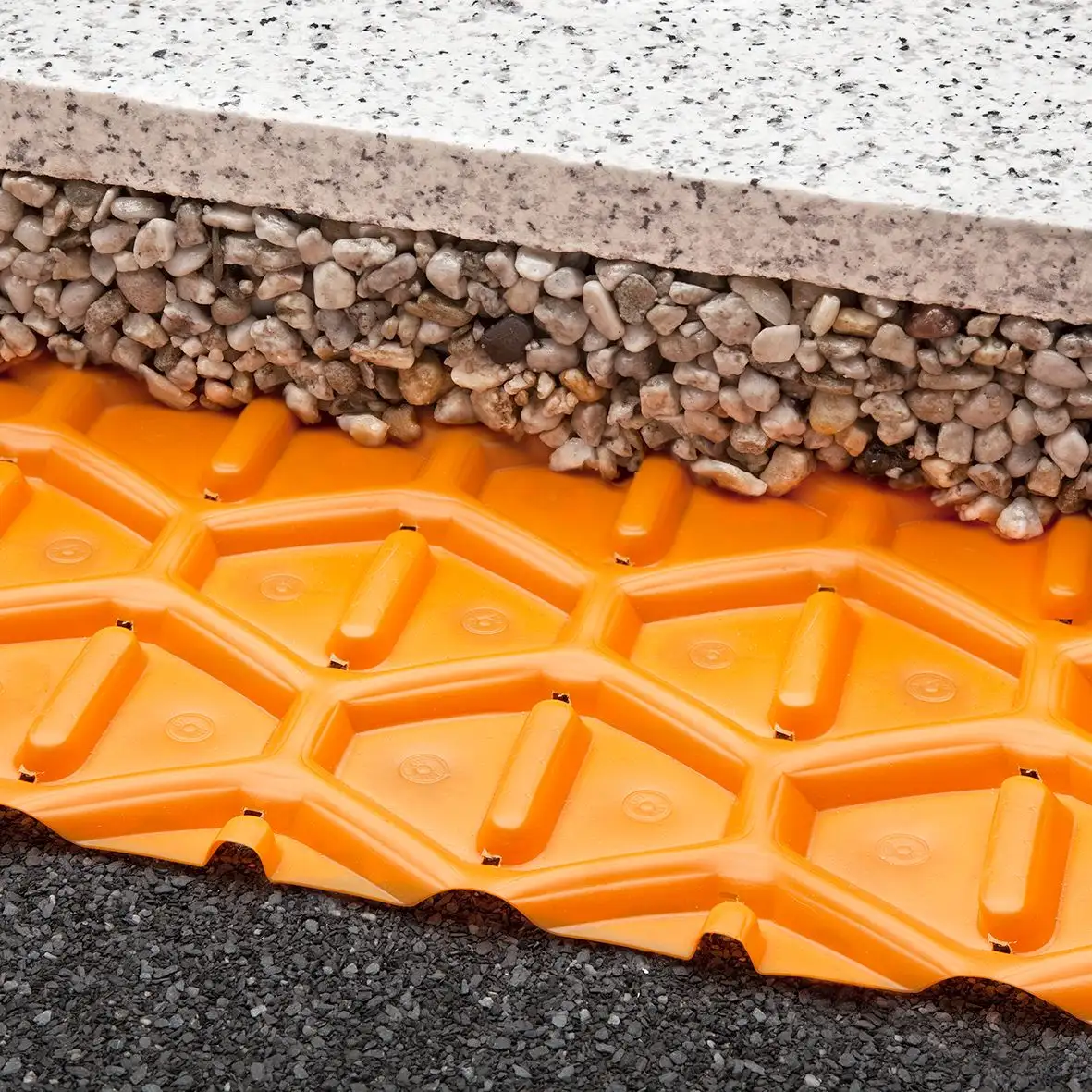

Ha az erkélyt vagy tetőteraszt ezzel a módszerrel burkolják, akkor a teherhordó szerkezetet a DIN 18531 szerinti szerkezeti szigeteléssel kell védeni a bejutó víz ellen. Itt védő és elválasztó rétegként a Schlüter-TROBA építhető be a szigetelés és az ágyazatréteg közé: ez védi a szigetelést a mechanikai károsodástól, egyben biztosítja, hogy a beszivárgó víz gyorsan és biztonságosan elvezetődjön, és ne alakulhasson ki "jégbeton".

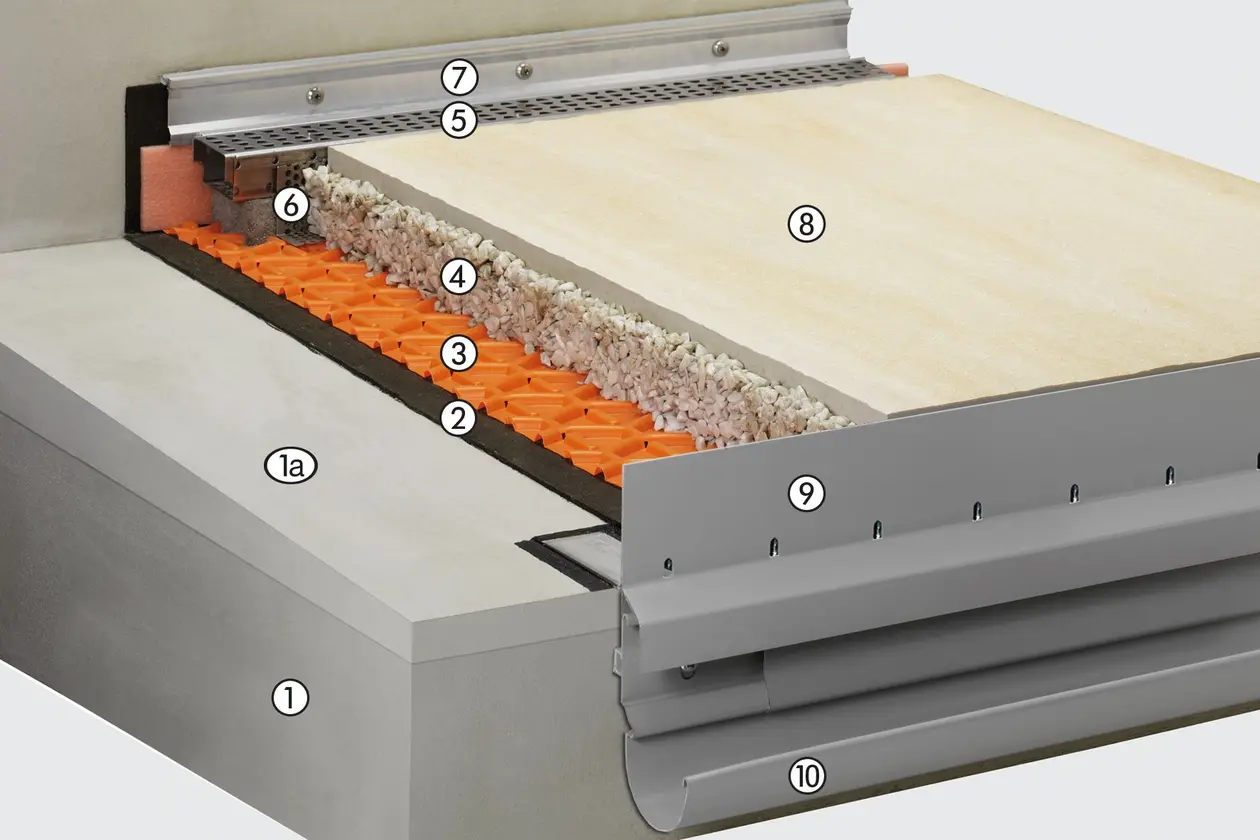

A kinyúló betonfödémre (1) lejtős esztrichréteget (1a) hordanak fel, melynek 1,5 - 2 %-os lejtése vízelvezetési célokat szolgál.
A lejtős esztrichrétegre a DIN 18531 szerinti szerkezeti szigetelés kerül.
A szigetelés védelmére és a szivárgó víz hatékony elvezetésére a szigetelés és az ágyazatréteg közé Schlüter-TROBA vízelvezető alátétet helyeznek.
A felületi vízelvezető alátétre kerül a zúzottkő ágyazatréteg – a szegélyzónáknak emiatt kötöttnek kell lenniük.

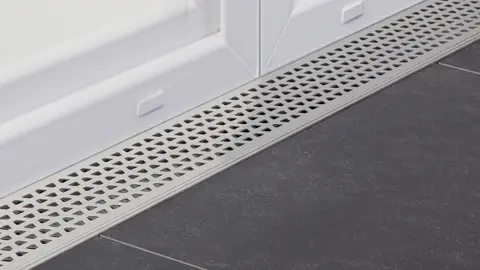

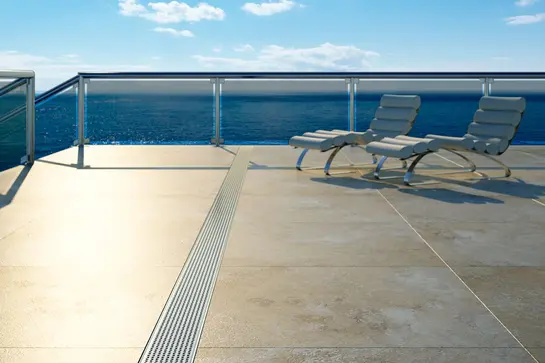

Ha az ajtóelemeknél alacsony az illeszkedési magasság, akkor a vízelvezetésre a Schlüter-TROBA-LINE vízelvezető vályú használható.
A vízelvezető vályú lerakása a Schlüter-TROBA-LINE-TLK-E kavicsfogó léccel, valamint a hátoldalon szegélyszigetelő szalaggal történik.
A szigetelés fali lezárása profilos léccel történik.
Az önhordó teraszlapokat az ágyazatrétegbe helyezik és beütögetik. Az egyenletes fugaszélesség biztosítása és a vízszintes elmozdulás elleni védelem érdekében a Schlüter-TROBA-ZFK fugakeresztek használatát javasoljuk.
Az úsztatott lerakású járólapokhoz záróprofilként jól használható a Schlüter-BARA-RKLT: ez a szögletes szegélyprofil színezett alumíniumból készül, és vízelvezető nyílásokkal is rendelkezik.
A Schlüter-BARA-RKLT T alakú profilkamrájához rögzíthető a Schlüter-BARIN vályú, amely a vízelvezető nyílásokkal együttesen biztosítja a szivárgó víz megbízható elfolyását.
Ennél a lerakási módnál a nagy alakú, önhordó lapokat pontszerűen habarccsal rögzítik az illesztések keresztezési pontjaiban, valamint – terheléstől függően – a lemezek középpontjában.

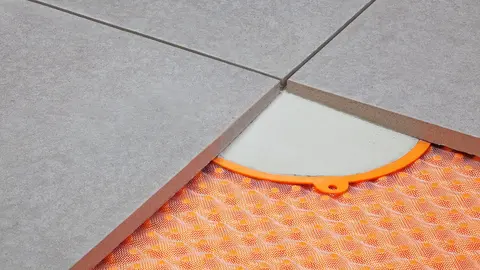

Alacsony szerkezetek esetén a lerakásnál zsaluzógyűrűk, pl. a Schlüter-TROBA-STELZ-DR nyújtanak segítséget: ezeket az illesztések keresztezési pontjaihoz kell helyezni, és vékonyágyas habarccsal kell kitölteni. A habarcsnak a szegély felett kismértékben ki kell nyomódnia, hogy a járólapokat megfelelő magasságra be lehessen ütögetni.A zsaluzógyűrűk másik lehetőségként használhatók csak rögzítősablonként a vékonyágyas habarcs számára – ilyenkor ezeket újra fel lehet használni.

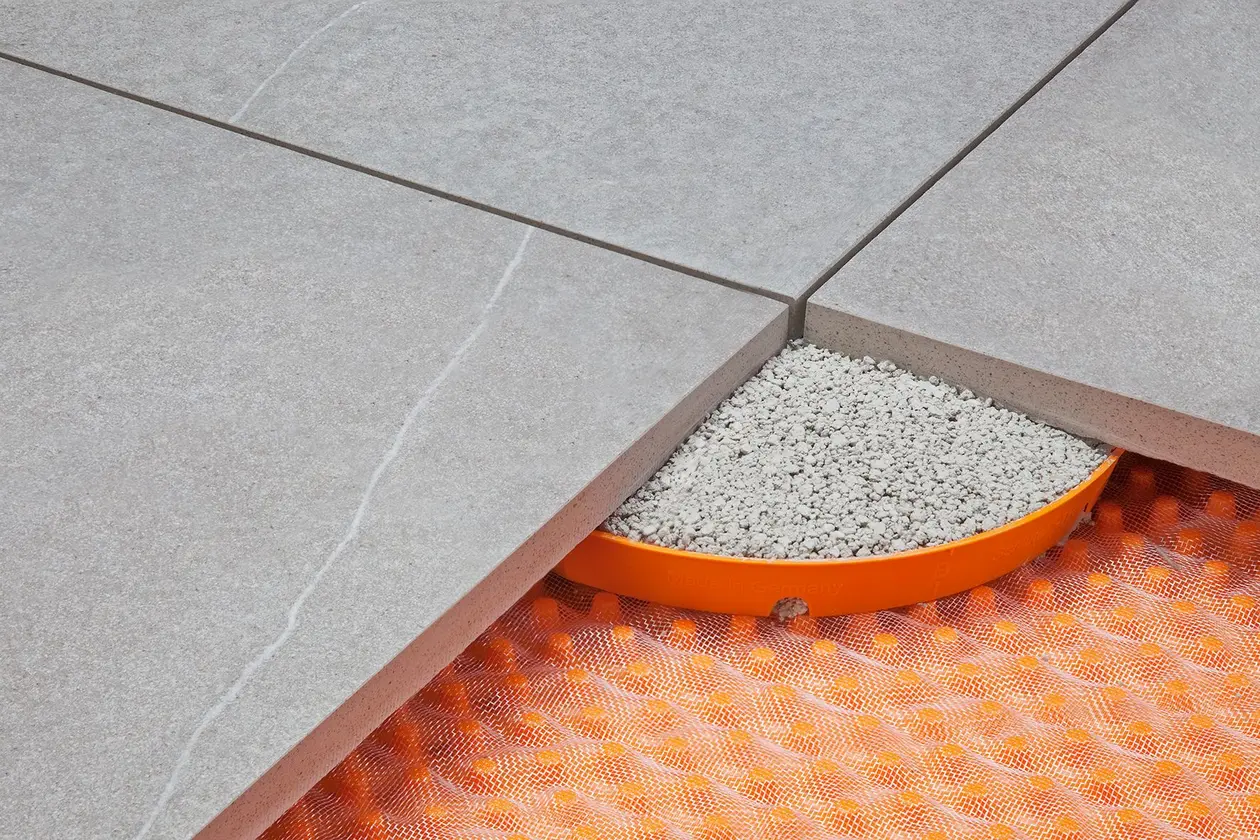

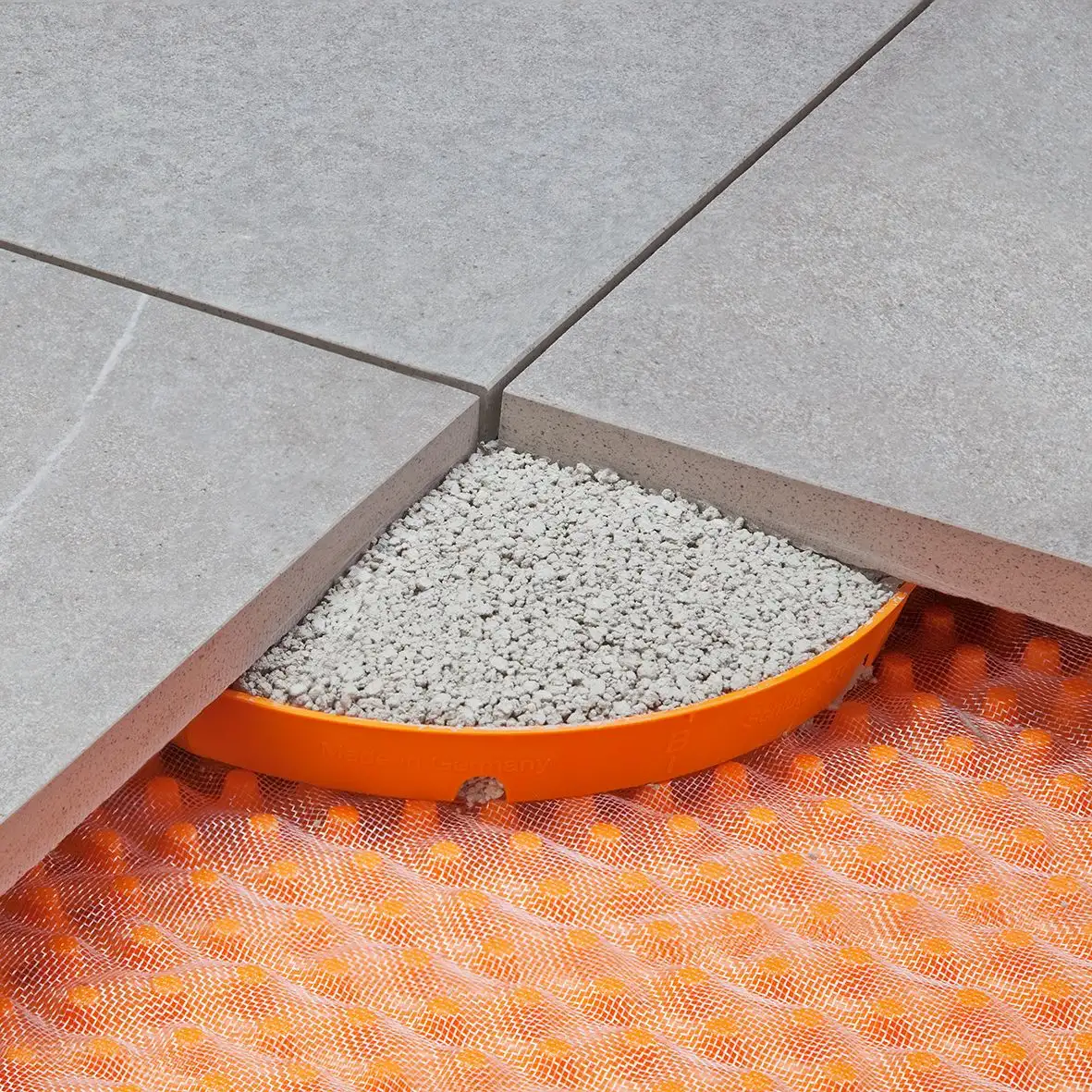

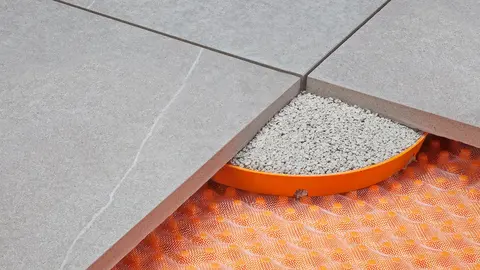

Nagy építési magasságok esetén a habarcsgyűrűk, pl. a Schlüter-TROBA-STELZ-MR friss habarccsal tölthetők fel a burkolat alátámasztásához.Erre a célra a legmegfelelőbb a drénhabarcs használata, melyet kb. 5 mm-rel a szegély fölé kell feltölteni, hogy a járólapok megfelelő magasságba legyenek beütögethetők. A 25 mm magasságú műanyag gyűrűk teleszkópszerűen egymásba illeszthetők, így a burkolat gond nélkül kiszintezhető az alépítmény helyi lejtésétől függetlenül.

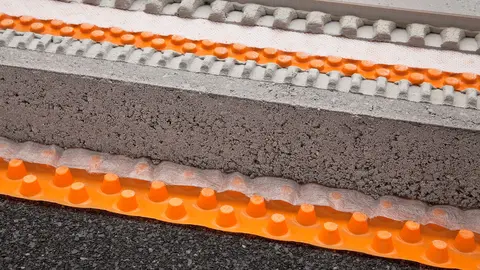

A kész burkolat vízelvezetése a járólapok nyitott illesztésein keresztül történik az alatta levő vízelvezető szintre. A bejutó víz itt – a lejtéstől függően – környezeti nyomáson vezetődik el. A felületi vízelvezetők, pl. a Schlüter-TROBA-PLUS und TROBA-PLUS-G elvezetik a szivárgó vizet, egyben meleg, a lépészajt csillapító légpárnát hoznak létre, ami védi az alatta levő szigetelést.
Letöltés | Kijelölés |
---|---|

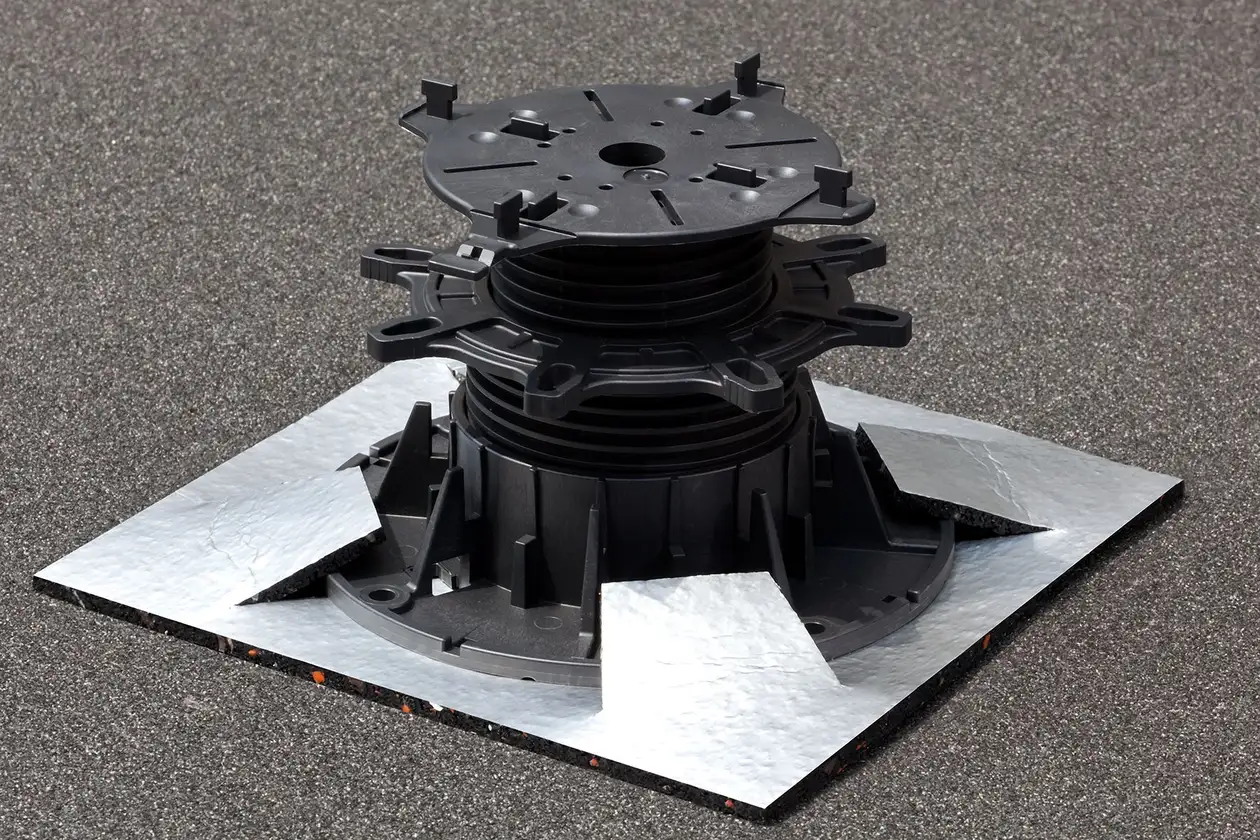

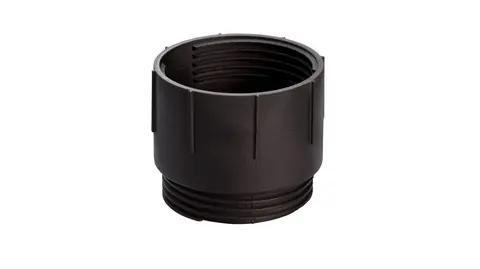

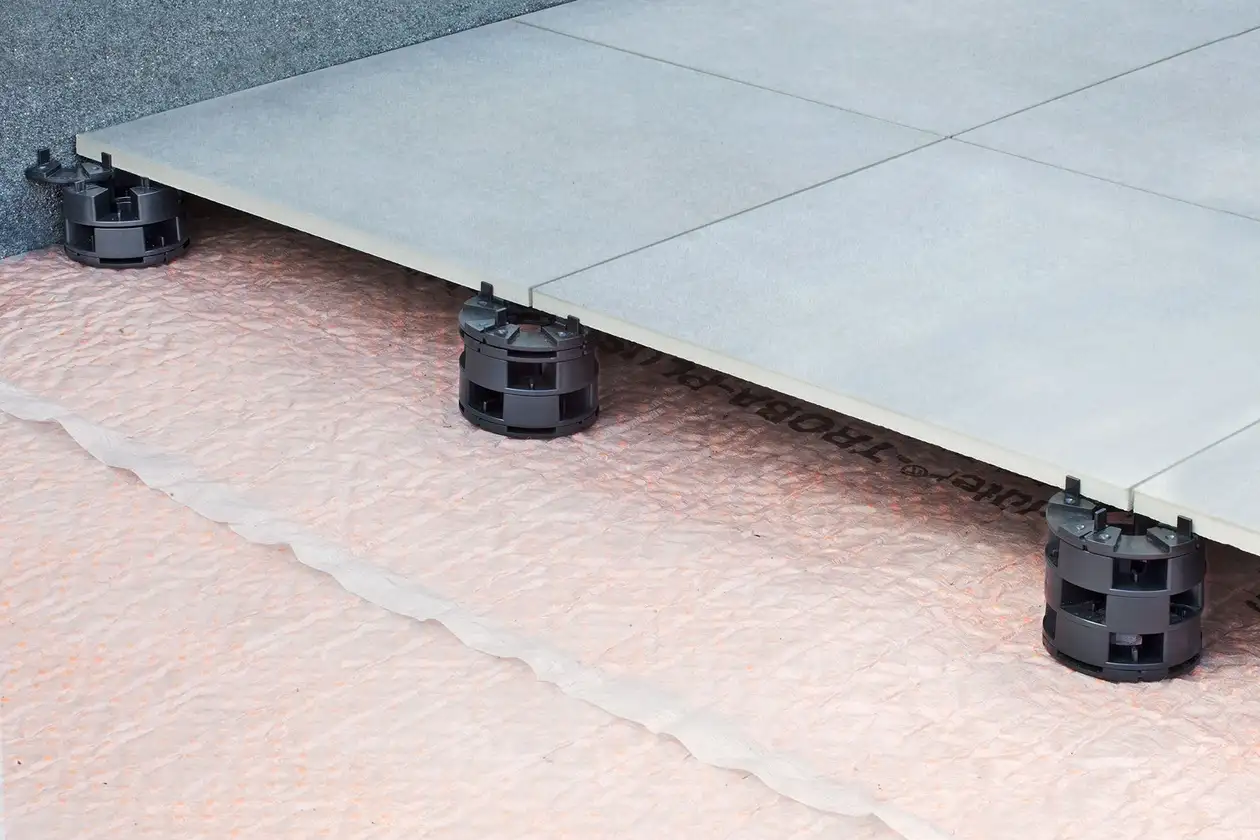

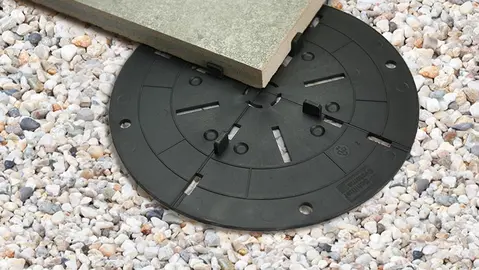

Ennél a lerakási módnál a lapok állítható magasságú, rakatolható burkolattartó lábakon álnak. A konstrukciós rendszerek általában különböző kombinálható elemeket foglalnak magukba. A Schlüter-TROBA-LEVEL előszerelt alkatrészei is tetszőlegesen kombinálhatók, és 3 mm-től egészen 1 m-nél magasabbig terjedő építési magasságot tesznek lehetővé. Így 0 %-tól 10 %-ig csaknem minden lejtési helyzet megbízható módon kiegyenlíthető – ez verhetetlen előny, ha nem áll rendelkezésre vízmértékkel optimalizált alapzat.Minden elem beilleszthető, ill. célszerszám nélkül a szükséges magasságra forgatható.

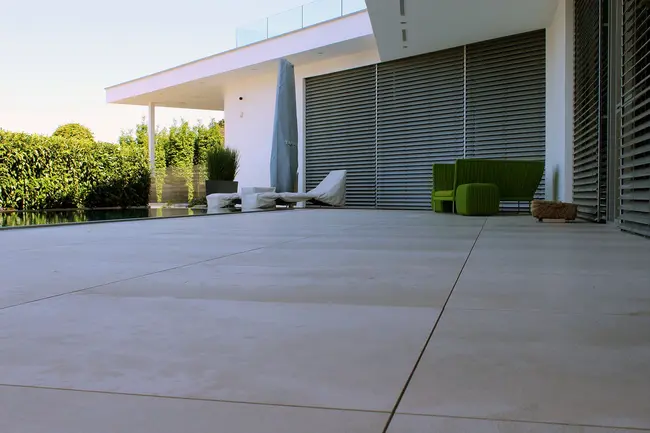

A kész burkolat vízelvezetése a nyitottan maradó fugákon keresztül történik a terasz megfelelő lejtésben kialakított vízszigetelő rétege fölött. Az ilyen lerakás kialakításánál fogva biztosítja a burkolat folyamatos alászellőzését, többek között megakadályozva a fagykárokat is. Különösen tartós: javítás vagy átépítés esetén a teraszlapok mindig probléma nélkül felszedhetők, és a rendszer alkotórészeit újra fel lehet használni.

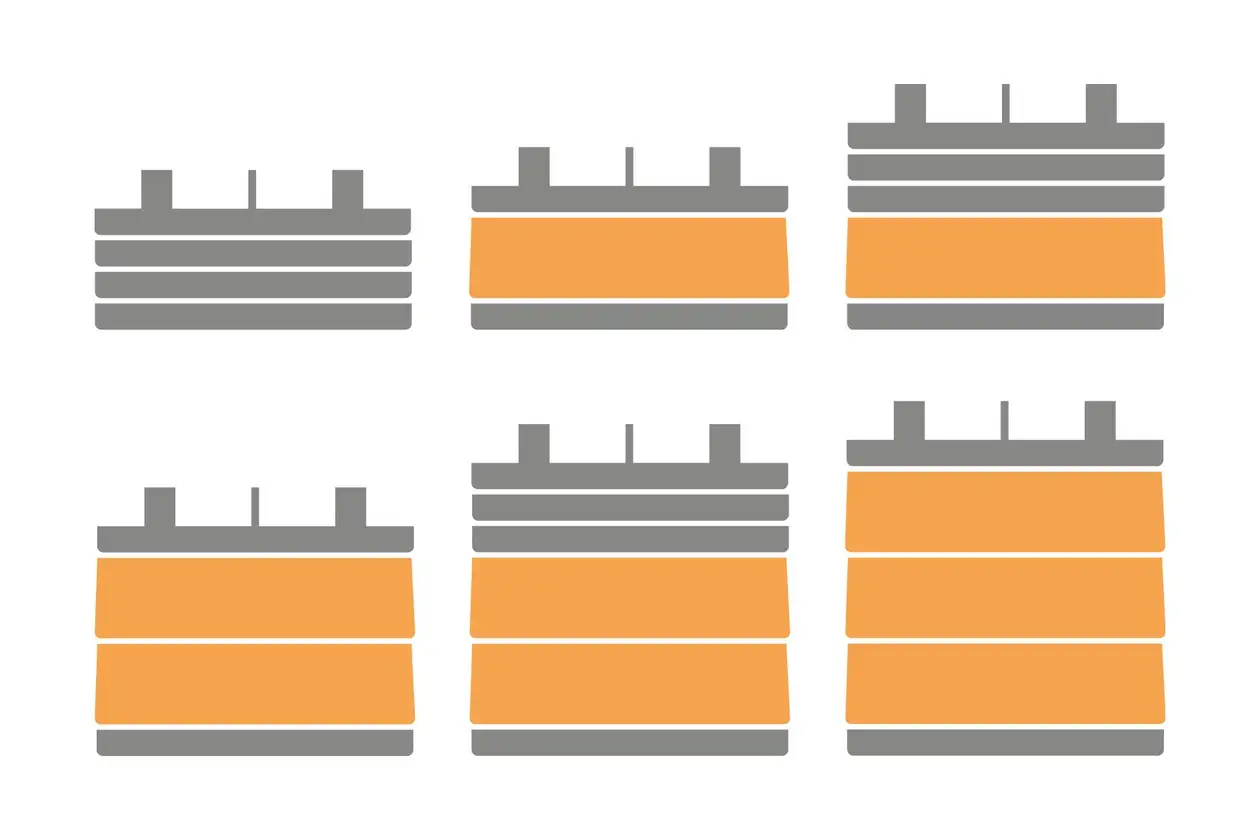

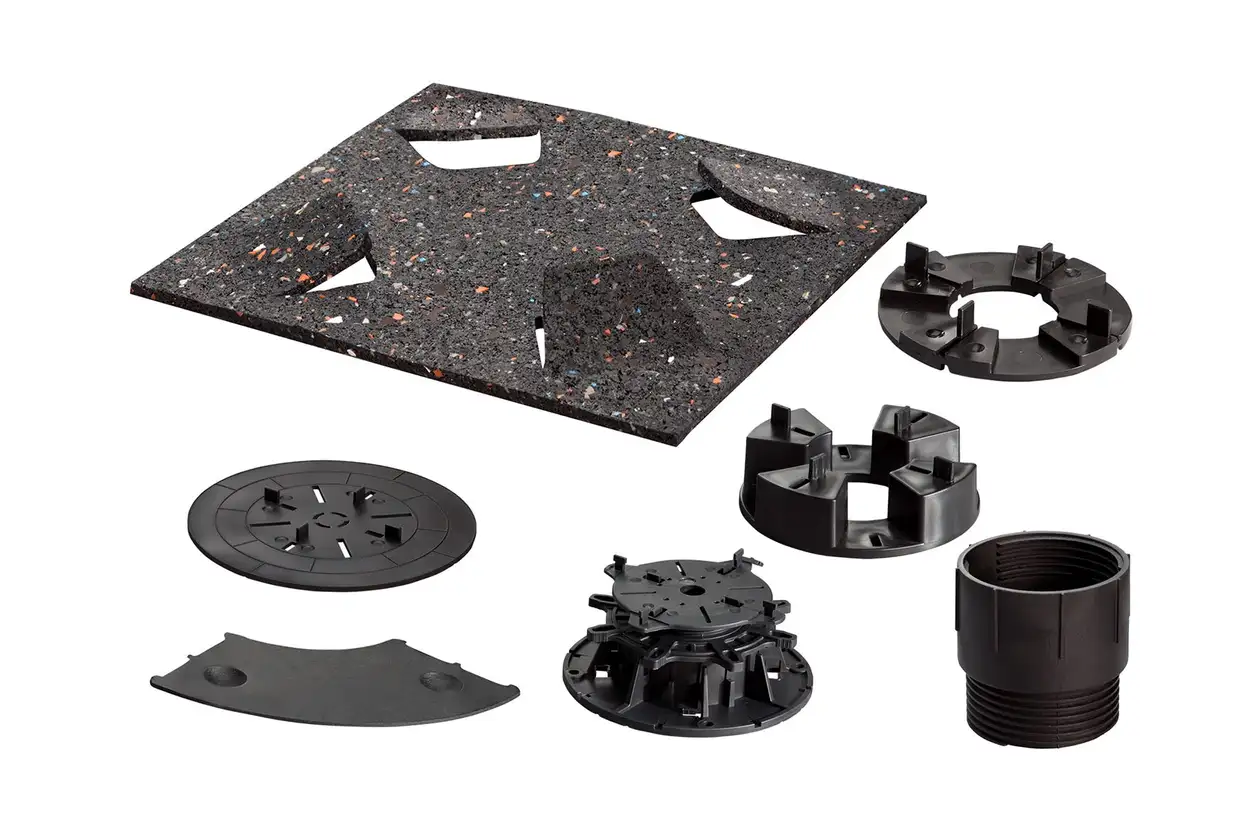

A Schlüter-TROBA-LEVEL hét kombinálható, állítható magasságú, ill. rakatolható alkatrészével csaknem minden lejtési és építkezési körülmény megbízhatóan lefedhető. Ez nemcsak a kezelést és a tervezést könnyíti meg, hanem értékes időt és raktárhelyet is megtakarít.
A 3 mm széles nyitott fugás, úsztatott lerakás biztosítja a felszíni víz gyors lefolyását az alatta levő ágyazaton keresztüli további víztelenítéshez. A folyamatos alászellőzésnek köszönhetően elkerülhetők a fagykárok, és szükség esetén gyors hozzáférés lehetséges az alatta levő részegységekhez.

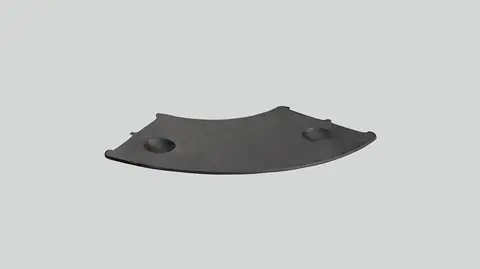

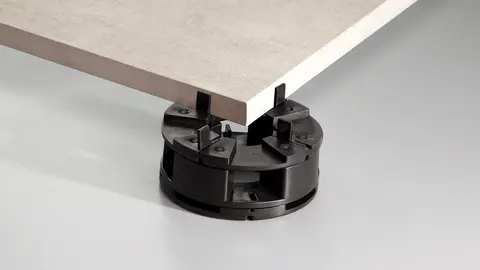

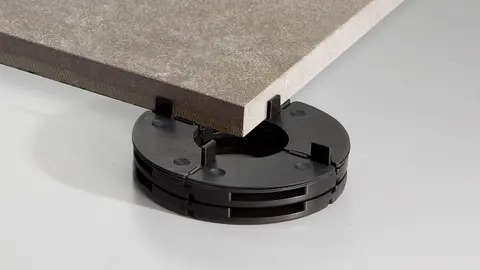

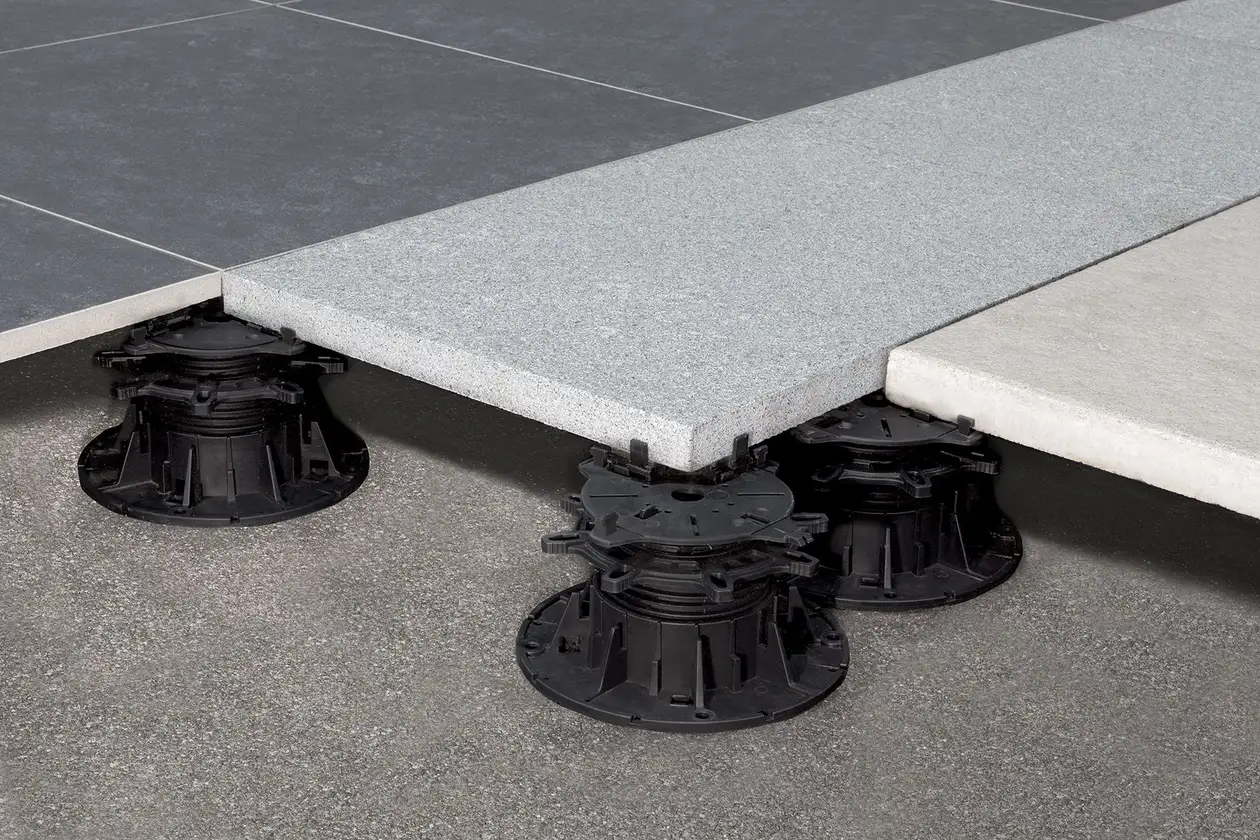

Különféle anyagok – például kerámia és természetes kőlapok – kombinálása során, az eltérő lapvastagság okán a lapok találkozásánál "lépcsők" jönnek létre, amiket ki kell egyenlíteni. Az osztható lemezes tartóknak és szintező lapkáknak köszönhetően erre a problémára a TROBA-LEVEL optimális megoldást kínál.

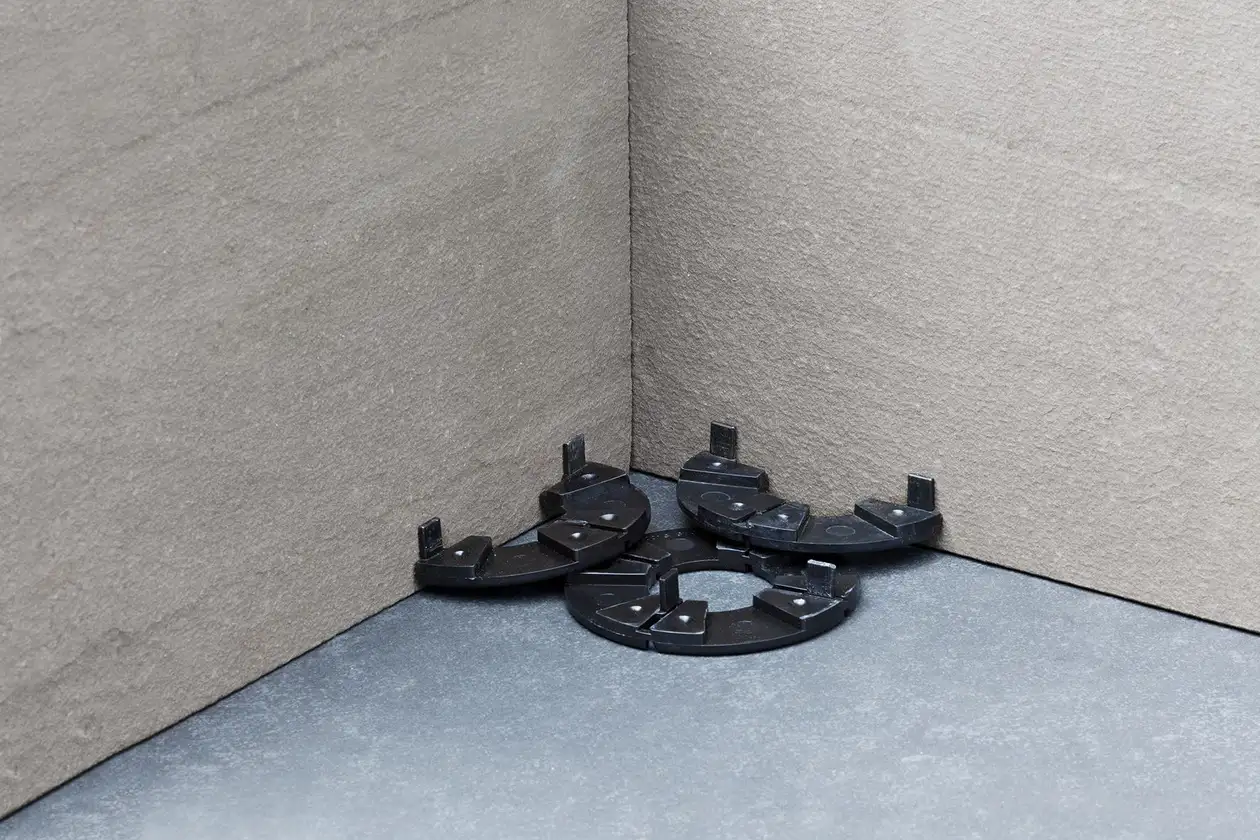

A szélek és sarkok kialakításához is tökéletesen elő van készítve a TROBA-LEVEL: az elemeket egymáshoz illesztve azok egyszerűen méretre vághatók – az anyagban kialakított hornyok megkönnyítik a pontos illesztést. Mindeközben a rendszer tulajdonságai, mint az egymásba rakhatóság és az elcsavarhatóság teljes mértékben megmaradnak.

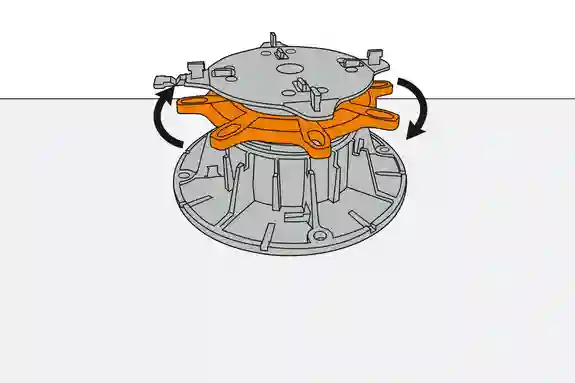

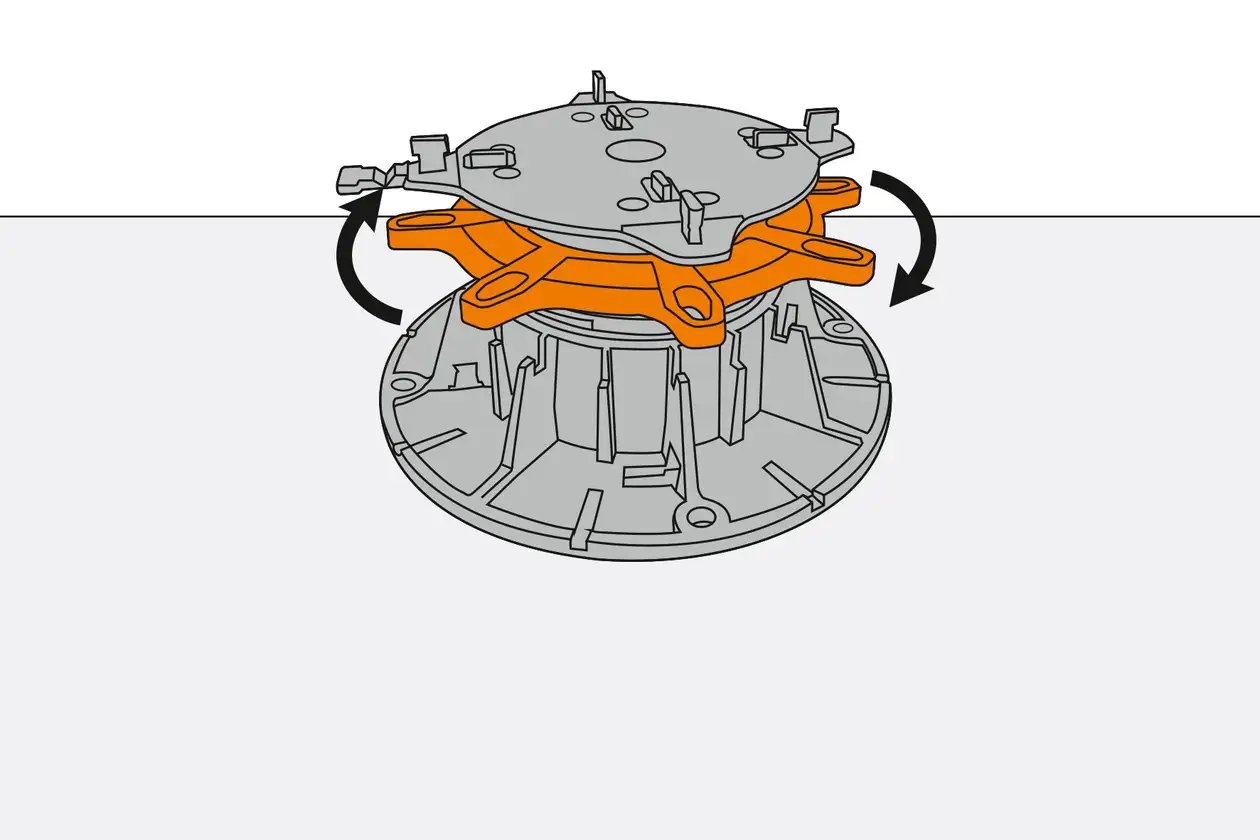

Gyors és könnyű szerelés: minden TROBA-LEVEL elem beilleszthető, ill. célszerszám nélkül a szükséges magasságra forgatható. A magasság beállításakor ez zár gondoskodik arról, hogy a csavarható részek ne essenek ki. Egyidejűleg reteszek akadályozzák meg, hogy a rezgés, ill. súlyterhelés miatt nemkívánatos változások álljanak elő.
A Schlüter-TROBA-LEVEL-termékek eleve úgy lettek kialakítva, hogy egymással sokféleképpen legyenek kombinálhatók – ez megkönnyíti a tervezést, és maximális rugalmasságot biztosít lerakáskor. A rendszer lehetővé teszi a felhasználási hely ismeretlen, ill. megváltozott adottságainak problémamentes kezelését anélkül, hogy nagy raktárkészletet kellene fenntartani.

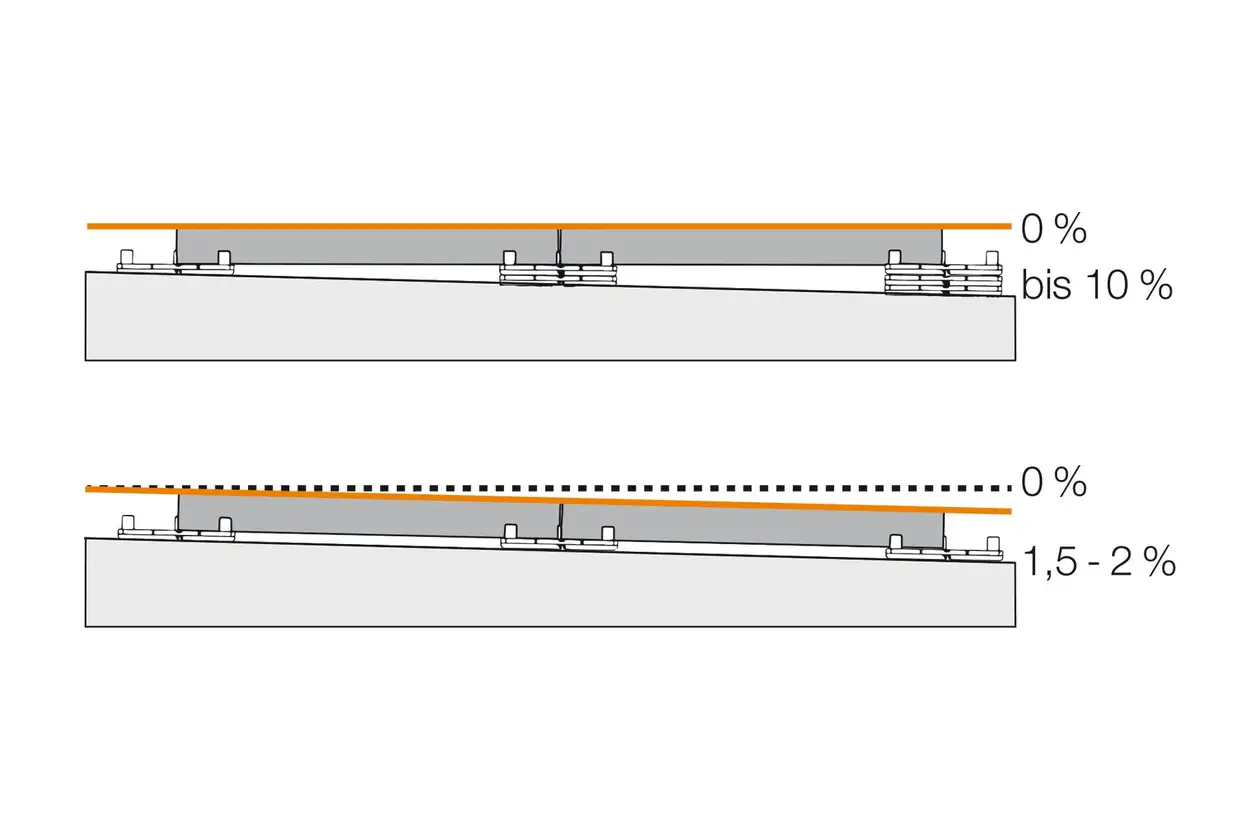

A lejtések kiszintezéséhez, csökkentéséhez, ill. a hozzájuk igazodáshoz is használható: a rugalmas TROBA-LEVEL kombinációs lehetőségek akár 10 %-os lejtés kezelésére is alkalmasak. Az aljzat egyenetlenségei vagy a lejtés váltás miatti „billegés“, vagy az egymástól eltérő vastagságú járólapok sem jelentenek többé problémát, ha a TROBA-LEVEL terméket használják, mivel ennek segítségével minden egyes sarok milliméter-pontossággal illeszthető.

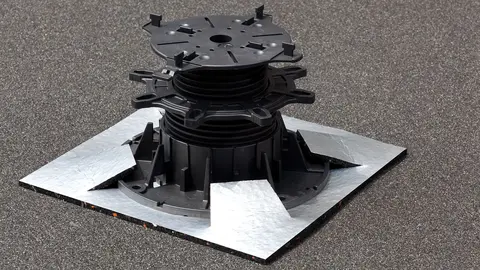

Minden részegység speciális műanyagból készül, ami hangtompító hatása mellett a szélnek és az időjárás hatásainak éppúgy ellenáll, mint a vízszintes elmozdulásnak és a súlyterhelésnek. A teherelosztó korongok és védőlemezek gondoskodnak arról, hogy az aljzat ne károsodjon. Átépítés esetén a hosszú élettartamú termékek gond nélkül visszabonthatók és újrafelhasználhatók.
