Schlüter-BEKOTEC-EN-FI  Tichá a izolovaná potěrová deska s výlisky

Schlüter-BEKOTEC je podklad pro pokládku energeticky úsporného vodního podlahového vytápění Schlüter-BEKOTEC-THERM.

Potěrová deska s výlisky Schlüter-BEKOTEC-EN-FI vytváří – stejně jako ostatní desky BEKOTEC s výlisky – funkčně spolehlivý beztrhlinový potěr, který je základem trvale beztrhlinových keramických obkladů a obkladů z přírodního kamene.

BEKOTEC-EN-FI je efektivní hned několikrát:

  • Uložení topných trubek Schlüter s průměrem 14 nebo 16 mm je zárukou vysoké flexibility.16mm topná trubka umožňuje zhotovit o něco delší topné okruhy.
  • Integrovaná kročejová izolace z EPS redukuje přenos kročejového hluku až o 28 decibelů.
  • Integrovaná tepelná izolace z EPS cíleně vede teplo do prostoru nahoře.
  • Při montáži šetří čas a materiál.
  • Díky tenkovrstvé konstrukci je zvlášť energeticky účinná.

S Schlüter-BEKOTEC-ENFGI-30 získáte také vhodnou vyrovnávací desku, která zjednodušuje montáž topných trubek do skříně rozdělovače.


Schlüter-BEKOTEC-EN-FI  Tichá a izolovaná potěrová deska s výlisky

Snímek výrobku BEKOTEC-EN-FI 1©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN-FI 2©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN-FI 3©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN-FI 4©Schlüter-Systems KG
Řez BEKOTEC-EN-FI 1©Schlüter-Systems KG
Řez BEKOTEC-EN-FI 2©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku BEKOTEC-EN-FI 1
Snímek výrobku BEKOTEC-EN-FI 2
Snímek výrobku BEKOTEC-EN-FI 3
Snímek výrobku BEKOTEC-EN-FI 4
Řez BEKOTEC-EN-FI 1
Řez BEKOTEC-EN-FI 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-BEKOTEC je spolehlivá technologie pro beztrhlinové a funkčně spolehlivé plovoucí potěry a potěry s podlahovým topením, s keramickými obklady, přírodním kamenem nebo jinými obkladovými materiály.

Systém je založený na potěrové fóliové desce s výlisky Schlüter-BEKOTEC-EN-23-FI-30, která je doplňkově podložena tepelnou a kročejovou izolací z polystyrenu (EPS) a lze ji pokládat přímo na nosný podklad nebo na běžně dostupnou doplňkovou tepelnou izolaci.

Z geometrie desky s výlisky BEKOTEC-EN-23-FI-30 vyplývá minimální tloušťka vrstvy potěru 31 mm mezi výlisky a 8 mm nad nimi. Odstupy mezi výlisky jsou uspořádané tak, aby mohly být do rastru 75 mm upnuty systémové topné trubky o průměru 14 mm a 16 mm pro vytvoření vyhřívaného potěru. Podlahové vytápění lze snadno regulovat a optimálně provozovat při nízkých teplotách na přívodním potrubí, protože je nutné ohřívat, resp. ochlazovat pouze poměrně malou hmotu potěru (při krytí 8 mm cca 58 kg/m² ≙ 28,5 l/m²).

Smršťování, ke kterému dochází během vytvrzování potěru, se modulárně odbourá v rastru výlisků. Napětí ze smršťovací deformace tak nemohou působit na celou plochu. Proto není nutné vytvářet jalové a dilatační spáry. Jakmile je cementový potěr pochozí, přilepí se separační rohož Schlüter-DITRA (alternativně Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) (síranovápenatý potěr ≤ 2 % CM). Přímo na ni se pokládá keramická dlažba nebo desky z přírodního kamene do tenké vrstvy lepidla. V dlažbě je nutno v potřebných rozestupech vytvořit dilatační spáry použitím Schlüter-DILEX.

Obkladové materiály, které nejsou náchylné k praskání, jako jsou parkety nebo koberce, se pokládají přímo na potěr po dosažení zbytkové vlhkosti specifické pro materiál.

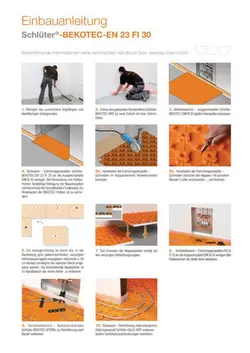

  1. BEKOTEC-EN-23-FI-30 se pokládá na dostatečně nosný a rovný podklad. Větší nerovnosti je třeba předem vyrovnat potěrem nebo vhodným spojovacím násypem.
    S ohledem na požadavky na zvukovou a/nebo tepelnou izolaci je třeba v případě potřeby položit na podklad další vhodné tepelné izolace. Při výběru je nutné zohlednit maximální stlačitelnost CP3 (≤ 3 mm).
  2. Okraje krytiny u stěn nebo vestavných zařízení je třeba oddělit obvodovými páskami BEKOTEC-BRS odpovídajícími typu a výšce potěru.
  3. Desky s výlisky BEKOTEC-EN-23-FI-30 musí být v oblasti okrajů přesně přiříznuty. Přečnívající fólie s výlisky se musí v okrajové oblasti první řady odstranit. Úseky ≥ 30 cm mohou být spasovány na začátku další řady. Desky s výlisky se zaklapnou do kuželovitých spojovacích výlisků.
    V oblasti dveřních průchodů a rozdělovačů lze pro snazší vedení potrubí použít hladkou vyrovnávací desku Schlüter-BEKOTEC-ENFGI-30. Ta je ze spodní strany rovněž podložena 30mm kašírovaným expandovaným polystyrenem (EPS). Použití samolepicí upínací lišty Schlüter-BEKOTEC-ZRKL umožňuje přesné vedení trubek v této oblasti.
  4. Pro zhotovení podlahového vytápění Schlüter-BEKOTEC-THERM lze topné trubky systému o průměru 14 nebo 16 mm upnout mezi zkosené výlisky. Rozteč potrubí je třeba zvolit podle požadovaného topného výkonu na základě diagramů topných výkonů Schlüter-BEKOTEC.
  5. V rámci instalace potěru se do desky s výlisky ukládá čerstvý cementový nebo síranovápenatý potěr s minimálním překryvem 8 mm. Při tom se jak u cementového, tak u síranovápenatého potěru musí dodržet třída pevnosti v tlaku C20 až C35 a třída pevnosti v ohybu F4, maximálně F5. Vykazuje-li cementový potěr třídu smršťování SW1, lze použít i výrobky vyšší třídy pevnosti v ohybu. Pro výškové vyrovnání lze tloušťku vrstvy částečně zvýšit maximálně na 25 mm. Při instalaci litého potěru je třeba dbát na pečlivé položení desek s výlisky a uzavření zaříznutých hran / koncových bodů. Je nutné zabránit ujetí desek BEKOTEC. Při tom je nezbytné zohlednit systémy schválené pro toto použití.
    Poznámka: Odchylné vlastnosti potěru je nutné předem konzultovat s techniky prodejního oddělení. Má-li být zabráněno přenosu kročejového hluku mezi dvěma prostory, musí být potěr oddělen dilatačním profilem Schlüter-DILEX-DFP.
  6. Bezprostředně po dosažení počáteční pevnosti, která umožňuje chůzi po cementovém potěru, se separační rohož DITRA (alternativně: DITRA-DRAIN 4 nebo DITRA-HEAT) přilepí podle pokynů pro zpracování uvedených v technickém listu výrobku. Potěry ze síranu vápenatého jsou se separační rohoží pochozí, jakmile je dosaženo zbytkové vlhkosti ≤ 2 % CM.
  7. Keramickou dlažbu nebo dlažbu z přírodního kamene lze poté položit přímo na separační rohož do tenké vrstvy lepidla. Krytina musí být nad separační rohoží rozdělena na pole dilatačními spárami v souladu s platnými pravidly. K vytvoření dilatačních spár se musí použít dilatační profily Schlüter-DILEX-BWB, BWS, KS, AKW nebo F (viz informace o výrobku 4.6–4.8, 4.18 a 4.23).
  8. Rohový dilatační profil Schlüter-DILEX-EK nebo RF (viz informace o výrobku 4.14) musí být instalován jako pružná obvodová spára v oblasti přechodu mezi podlahou a stěnou. Přesah obvodové pásky Schlüter-BEKOTEC-BRS musí být předem odříznut.
  9. Při použití keramické klima podlahy Schlüter-BEKOTEC-THERM jako podlahového vytápění lze hotovou podlahovou konstrukci vyhřát už po 7 dnech. Počínaje 25 °C se přitom teplota na přívodu zvyšuje denně o maximálně 5 °C do dosažení požadované užitné teploty.
  10. Obkladové materiály, které nejsou náchylné k praskání (např. parkety, koberce nebo obklady z umělé hmoty), se pokládají bez separační rohože přímo na potěr BEKOTEC. Při tom je třeba výšku potěru přizpůsobit tloušťce příslušného materiálu.
    Upozornění: Kromě dodržení příslušných platných pokynů pro zpracování je nutné dbát i na povolenou zbytkovou vlhkost potěru pro zvolený obkladový materiál.
    Podrobné pokyny pro zpracování nekeramických krytin získáte v technické příručce Schlüter-BEKOTEC-THERM nebo u techniků prodejního oddělení.

Desky BEKOTEC-EN 23 FI 30 vyrábíme z tlakově stabilní polystyrenové hlubokotažné fólie, která je ze spodní strany vyplněna expandovaným polystyrenem (EPS). Hodí se pro použití s konvenčně pokládanými potěry na bázi cementu nebo síranu vápenatého a pro litý potěr.

Před pokládkou potěru a během ní musí být deska s výlisky chráněna před poškozením mechanickými vlivy vhodnými opatřeními, např. položením prken.
Výrobky Schlüter-BEKOTEC-EN-23-FI-30, ENFGI 30, BRS a BTS jsou odolné proti hnilobě a nevyžadují zvláštní péči ani údržbu.
Při demontáži desek BEKOTEC-EN-23-FI-30 lze hlubokotažnou fólii oddělit od polystyrenové nosné desky.
