Schlüter-BEKOTEC-EN-F-PS  Samolepicí univerzální deska s výlisky

Systém výlisků Schlüter-BEKOTEC zaručuje jako plovoucí potěr trvale beztrhlinové keramické obklady a obklady z přírodního kamene. V kombinaci s topnými trubkami Schlüter vzniká podlahové vytápění BEKOTEC-THERM.

Schlüter-BEKOTEC-EN-F-PS je praktická, na zadní straně samolepicí potěrová deska s výlisky pro uchycení topných trubek Schlüter (ø 14 a u určitých podkladů ø 16 mm). Desky s výlisky lze pokládat jednoduše zasunutím do sebe s překrytím jedné řady a po odstranění ochranné fólie na příslušné podklady, podložené také tepelnou nebo kročejovou izolací.

Schlüter-BEKOTEC-ENFG-PS je příslušná vyrovnávací deska, rovněž vybavená na zadní straně adhezivním lepidlem, která se umisťuje před rozdělovač topných okruhů. Tím se usnadní instalace topných trubek ve skříni rozdělovače.


Snímek výrobku BEKOTEC-EN-F-PS 1©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN-F-PS 2©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN-F-PS 3©Schlüter-Systems KG
Řez BEKOTEC-EN-F-PS 1©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku BEKOTEC-EN-F-PS 1
Snímek výrobku BEKOTEC-EN-F-PS 2
Snímek výrobku BEKOTEC-EN-F-PS 3
Řez BEKOTEC-EN-F-PS 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •

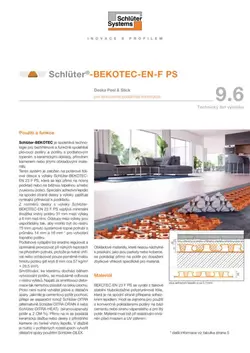

Všeobecné Informace o výrobku

Schlüter-BEKOTEC je spolehlivá technologie pro beztrhlinové a funkčně spolehlivé plovoucí potěry a potěry s podlahovým topením, s keramickými obklady, přírodním kamenem nebo jinými obkladovými materiály.

Tento systém je založen na potěrové fóliové desce s výlisky Schlüter-BEKOTEC-EN-23-F-PS, která se lepí přímo na nosný podklad nebo na běžnou tepelnou a/nebo zvukovou izolaci. Speciální adhezivní lepidlo na spodní straně desky s výlisky zajišťuje vynikající přilnavost k podkladu.

Z rozměrů desky s výlisky BEKOTEC-EN-23-F-PS vyplývá minimální tloušťka vrstvy potěru 31 mm mezi výlisky a 8 mm nad nimi. Odstupy mezi výlisky jsou uspořádány tak, aby mohlo být do rastru 75 mm upnuto systémové topné potrubí o průměru 14 mm a 16 mm pro vytvoření topného potěru. Podlahové vytápění lze snadno regulovat a optimálně provozovat při nízkých teplotách na přívodním potrubí, protože je nutné ohřívat nebo ochlazovat pouze poměrně malou hmotu potěru (při krytí 8 mm cca 57 kg/m2 ≙ 28,5 l/m2).

Smršťování, ke kterému dochází během vytvrzování potěru, se modulárně odbourá v rastru výlisků. Napětí ze smršťovací deformace tak nemohou působit na celou plochu. Proto není nutné vytvářet jalové a dilatační spáry. Jakmile je cementový potěr pochozí, přilepí se separační rohož Schlüter-DITRA (alternativně Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) (síranovápenatý potěr ≤ 2 CM-%). Přímo na ni se pokládá keramická dlažba nebo desky z přírodního kamene do tenké vrstvy lepidla. V dlažbě je nutno v potřebných rozestupech vytvořit dilatační spáry použitím Schlüter-DILEX.

Obkladové materiály, které nejsou náchylné k praskání, jako jsou parkety nebo koberce, se pokládají přímo na potěr po dosažení zbytkové vlhkosti specifické pro materiál.

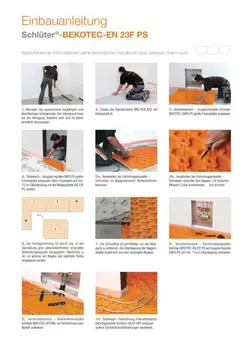

  1. BEKOTEC-EN-23-F-PS se pokládá na dostatečně únosný a rovný podklad. Je třeba zkontrolovat čistotu a vzájemnou kompatibilitu. Části povrchu, které zabraňují přilnutí, je nutné odstranit. Podklad musí být před pokládkou bez prachu a je proto nutné ho důkladně vysát.

    Poznámka: Podklad není bezpodmínečně nutné penetrovat, ale v případě potřeby jej lze předem ošetřit komerčně dostupnou disperzí bez hrubých složek, jako je křemenný písek apod.

    Větší nerovnosti je třeba předem vyrovnat potěrem nebo vhodnou nivelační hmotou. S ohledem na požadavky na zvukovou a/nebo tepelnou izolaci je třeba v případě potřeby položit na podklad další vhodnou izolaci.
    Pokud jsou na nosném podkladu položeny kabely nebo potrubí, musí být nad vyrovnávací vrstvou po celé ploše umístěna izolace proti kročejovému hluku v souladu s normou DIN 18560-2. Při výběru vhodné izolace je nutné zohlednit maximální stlačitelnost CP3 (≤ 3 mm).
  2. Okraje krytiny u stěn nebo zařizovacích předmětů je třeba oddělit 8 mm silnou obvodovou páskou Schlüter-BEKOTEC-BRS-808-KSF. Do obvodové pásky integrovaná lepicí patka má na horní i dolní straně lepicí pás pro uchycení. Nalepením na podklad nebo vrchní izolační vrstvu a předepnutím lepící patky je obvodová páska tlačena na zeď. Položením systémové desky s výlisky BEKOTEC na lepící patku vznikne spoj, který drží desku na podkladu a zabraňuje zatékání směsi při zpracování litého potěru.
  3. Desky s výlisky BEKOTEC-EN-23-F-PS musí být v oblasti okrajů přesně přiříznuty. Desky BEKOTEC se spojují tak, že se do sebe zasunou s překrytím jedné řady výlisků. Při pokládání fólie se skosenými výlisky sejměte ochranou fólii z BEKOTEC-EN-23-F-PS a položte desku na podklad. Je možné jej nadzvedávat a posouvat, dokud na něj nebyl vyvinut tlak. Jakmile však dojde k vyvolání tlaku, je deska s výlisky adhezivním lepidlem na spodní straně pevně přilepena k podkladu.
    V oblasti dveří a rozvodů lze pro zjednodušení vedení potrubí použít hladkou vyrovnávací desku Schlüter-BEKOTEC-ENFG PS. Adhezivní lepidlo na spodní straně slouží k přímému upevnění. Samolepicí upínací lišta Schlüter-BEKOTEC-ZRKL umožňuje přesné vedení potrubí v této oblasti.
  4. Pro provedení podlahového vytápění Schlüter-BEKOTEC-THERM lze topné trubky systému o průměru 14 nebo 16 mm upnout mezi zkosené výlisky. Rozteč potrubí je třeba zvolit podle požadovaného topného výkonu na základě diagramů topných výkonů Schlüter-BEKOTEC.
  5. Při pokládce potěru se do desky s výlisky ukládá čerstvý cementový potěr kvality CT-C25-F4, max. F5 nebo potěr na bázi síranu vápenatého CA-C25-F4, max. F5 s minimálním krytím potěru 8 mm (doporučeno kamenivo 0-4 mm). Pro výškové vyrovnání lze tloušťku vrstvy částečně zvýšit maximálně na 25 mm. Při instalaci litého potěru je třeba dbát na pečlivé položení desek s výlisky a uzavření zaříznutých hran/koncových bodů. Je nutné zabránit ujetí desek BEKOTEC. Je třeba zohlednit systémy schválené pro toto použití.

    Poznámka: Odlišné vlastnosti potěru je nutné předem konzultovat s techniky prodejního oddělení. Má-li být zabráněno přenosu kročejového hluku mezi dvěma prostory, musí být potěr oddělen dilatačním profilem Schlüter-DILEX-DFP.
  6. Bezprostředně po dosažení počáteční pevnosti, která umožňuje chůzi po cementovém potěru, se separační rohož DITRA (alternativně: DITRA-DRAIN 4 nebo DITRA-HEAT) přilepí podle pokynů pro zpracování uvedených v technickém listu výrobku. Potěry ze síranu vápenatého jsou se separační rohoží pochozí, jakmile je dosaženo zbytkové vlhkosti ≤ 2 % CM.
  7. Keramickou dlažbu nebo dlažbu z přírodního kamene lze poté položit přímo na separační rohož do tenké vrstvy lepidla. Krytina musí být nad separační rohoží rozdělena na pole dilatačními spárami v souladu s platnými pravidly. K vytvoření dilatačních spár je třeba použít dilatační profily Schlüter-DILEX-BWB, -BWS, -KS nebo -AKWS (viz informace o výrobku 4.6 - 4.8 a 4.18).
  8. Rohový dilatační profil Schlüter-DILEX-EK nebo -RF (viz informace o výrobku 4.14) musí být instalován jako pružná obvodová spára v oblasti přechodu mezi podlahou a stěnou. Přesah obvodové pásky Schlüter-BEKOTEC-BRS musí být předem odříznut.
  9. Při použití keramické klima podlahy Schlüter-BEKOTEC-THERM jako podlahového vytápění lze hotovou podlahovou konstrukci vyhřát již po sedmi dnech. Počínaje 25 °C se přitom teplota na přívodu zvyšuje denně o maximálně 5 °C do dosažení požadované užitné teploty.
  10. Obkladové materiály, které nejsou náchylné k praskání (např. parkety, koberce nebo obklady z umělé hmoty), se pokládají bez separační rohože přímo na potěr BEKOTEC. Při tom je třeba výšku potěru přizpůsobit tloušťce příslušného materiálu.

    Poznámka: Kromě dodržení příslušných platných pokynů pro zpracování je nutné dbát i na povolenou zbytkovou vlhkost potěru pro zvolený obkladový materiál. Podrobné pokyny pro zpracování nekeramických krytin získáte v technickém manuálu Schlüter-BEKOTEC-THERM nebo u technických pracovníků prodejního oddělení.

BEKOTEC-EN-23-F-PS se vyrábí z tlakově stabilní hlubokotažné polystyrénové fólie, která je na spodní straně přilepena adhezivním lepidlem. Hodí se zejména pro použití s konvenčně pokládanými potěry na bázi cementu nebo síranu vápenatého a pro litý potěr. Materiál musí být při skladování chráněn před mrazem a UV zářením.

Schlüter-BEKOTEC-EN-23-F-PS a -ENFG-PS jsou odolné proti hnilobě a nevyžadují zvláštní péči nebo údržbu. Před pokládkou potěru a během ní musí být deska s výlisky chráněna před poškozením mechanickými vlivy vhodnými opatřeními, např. položením prken.
