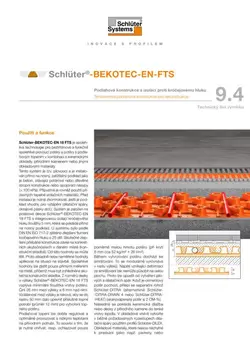

Schlüter-BEKOTEC-EN-FTS  Tichá potěrová deska s výlisky

Schlüter-BEKOTEC-EN 18 FTS je spolehlivá technologie pro funkčně spolehlivé plovoucí potěry a topné potěry bez trhlin, s keramickými obklady, přírodním kamenem nebo jinými obkladovými materiály.

Tento systém se jako plovoucí pokládá přímo na nosný, zatížitelný podklad jako je beton, stávající potěry nebo dřevěné stropní konstrukce nebo zpevněné sypké podklady (> 100 kPa). Rovněž je přípustné použití dalších tepelně izolačních materiálů. Před pokládkou je třeba zkontrolovat, zda je podklad vhodný pro vytápění (dilatační spáry, obvodové pásky atd.). Tento systém je založen na potěrové desce BEKOTEC-EN 18 FTS s výlisky a izolací kročejového hluku o tloušťce 5 mm, která se pokládá přímo na nosný podklad. U systému bylo zjištěno zlepšení tlumení kročejového hluku dle DIN EN ISO 717-2 o 25 dB. Skutečná míra zlepšení příslušné konstrukce závisí na konkrétních místních podmínkách (konstrukční skladbě). Může se od této hodnoty lišit. Proto v zásadě nelze zjištěné hodnoty aplikovat na situaci na stavbě. Spolehlivé hodnoty lze stanovit pouze přímým měřením na místě, přičemž je třeba brát ohled na skutečnou konstrukční skladbu. Z geometrie desky s výlisky BEKOTEC-EN 18 FTS vyplývá minimální tloušťka vrstvy potěru. Ta činí 26 mm mezi výlisky a 8 mm nad nimi. Vzdálenost mezi výlisky je taková, aby se při vytváření topného potěru dalo do rastru 50 mm upevnit příslušné topné potrubí (průměr 12 mm).

Podlahové vytápění se dá snadno regulovat a lze je provozovat s nízkými teplotami na přívodu. To je možné díky tomu, že je nutné zahřívat nebo ochlazovat pouze poměrně malou hmotu potěru (při překrytí 8 mm cca 52 kg/m² ≙ 26 l/m²).

Při tvrdnutí nastává v potěru smršťování. To je modulárně absorbováno v rastru výlisků. Pnutí ze smršťovací deformace tak nemůže působit na celou plochu. Proto není nutné vytvářet jalové a dilatační spáry. Jakmile je cementový potěr pochozí, přilepí se separační rohož Schlüter-DITRA (alternativně Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) (síranovápenatý potěr ≤ 2 % CM).

Následně se pokládá keramická dlažba nebo desky z přírodního kamene do tenké vrstvy lepidla. V dlažbě je nutno v potřebných vzdálenostech vytvořit dilatační spáry s použitím profilů Schlüter-DILEX.

Podlahové krytiny, které nejsou náchylné k popraskání (např. parkety nebo koberce), se pokládají přímo na potěr ihned po dosažení zbytkové vlhkosti specifické pro materiál.

Další informace naleznete v technické příručce.

Technické údaje

1. Velikost výlisků: cca 40 mm
   Vzdálenost při pokládce: 50, 100, 150 mm ...
   Topné trubky systému: ø 12 mm
   Výlisky jsou opatřeny zářezem, takže topné trubky jsou bezpečně uchyceny bez přidržovacích svorek.
2. Spojení:
   Desky s výlisky se spojují překrytím jedné řady výlisků a vzájemným zasunutím.
3. Užitná plocha: 1,4 × 0,8 m = 1,12 m²
   Výška desky: 23 mm (včetně 5 mm kročejové instalace)
4. Balení: 10 ks/karton = 11,2 m²
   Velikost kartonu je cca 1500 × 855 × 185 cm.

• Prohlášení o záruce:
  Při dodržení montážních pokynů a používání krytiny v souladu s jejím určením poskytuje společnost Schlüter-Systems pětiletou záruku na funkčnost a bezporuchovost podlahové konstrukce.
• Krytina bez trhlin:
  Systém BEKOTEC je navržen tak, že pnutí v potěru je modulárně absorbováno v rastru výlisků. Není třeba vkládání konstrukční výztuže.
• Konstrukce bez vyboulení:
  Konstrukce dlažby vyrobená podle systému BEKOTEC je v provozním stavu bez vnitřních pnutí, takže je prakticky vyloučen výskyt vyboulení povrchu. To platí zejména pro namáhání při změnách teploty, např. u topných potěrů.
• Potěr bez dilatačních spár:
  Dilatační spáry v potěru nejsou zapotřebí, protože potěr v systému BEKOTEC absorbuje vzniklé pnutí rovnoměrně v celé ploše.
• Dilatační spáry v rastru spár dlažby nebo deskových obkladů:
  V systému BEKOTEC lze v průběhu pokládky dlažby nebo desek přizpůsobit umístění dilatačních spár zvolenému rastru spár, protože není nutné přenášet oddělovací spáry z potěru do podlahové krytiny. Je třeba dodržet pouze obecná pravidla pro dimenzování polí krytiny.
• Krátká doba montáže:
  Na potěr vyrobený podle systému BEKOTEC je možné ihned po dokončení s pomocí separační rohože pokládat keramickou dlažbu, přírodní nebo umělý kámen. Při instalaci podlahového vytápění je možné topit již sedm dní po dokončení podlahové krytiny.
• Nižší spotřeba materiálu:
  Při 8mm krycí vrstvě potěru je spotřeba pouze cca 52 kg/m² ≙ 26 l/m² hmoty potěru. Výhoda, která se projeví ve statickém výpočtu.
• Rychle reagující podlahové vytápění:
  Konstrukce krytiny provedená podle systému BEKOTEC v kombinaci s podlahovým vytápěním reaguje ve srovnání s běžnými topnými potěry rychleji na změny teplot, protože je dle provedení nutné ohřívat nebo ochlazovat podstatně menší objem hmoty. Podlahové vytápění lze proto provozovat v nízkoteplotním režimu a šetřit tak energii.

1. Desky Schlüter-BEKOTEC-EN 18 FTS se pokládají na dostatečně nosný podklad. Podklady musí mít rovný povrch a nesmí na nich být žádná vyvýšená místa (např. zbytky malty). Větší nerovnosti je třeba předem vyrovnat potěrem nebo vhodným zpevněným sypkým podkladem. V případě potřeby je nutné položit na podklad další vhodnou tlakově odolnou tepelnou izolaci (DEO). Při tom je třeba dodržet požadavky na tepelnou izolaci. Další izolace proti kročejovému hluku není přípustná.
2. Okraje krytiny u stěn nebo vestaveb je třeba oddělit obvodovými páskami BEKOTEC-BRS vhodnými pro typ a výšku potěru. Samolepicí opěrná patka integrovaná do obvodové pásky má na horní i dolní straně lepicí pás pro uchycení. Nalepením obvodové pásky na podklad a předepnutím samolepicí patky je obvodová páska tlačena na zeď. Položením desky s výlisky BEKOTEC na samolepicí patku vznikne spoj, který fixuje desku na podkladu a zabraňuje zatékání směsi při zpracování litého potěru.
3. Aby se zabránilo vzniku zvukových mostů, musí se desky s výlisky BEKOTEC-EN 18 FTS v oblasti okrajů přesně přiříznout. Při spojování se desky s výlisky zacvaknou do kuželových spojovacích výlisků v oblasti okrajů (viz foto).

   V oblasti dveřních průchodů a rozdělovačů lze pro usnadnění vedení potrubí použít hladkou vyrovnávací desku BEKOTEC-EN 18 FGTS 5. Ta se pokládá desky s výlisky a upevňuje se oboustrannými lepicími páskami. Případně se zde musí z desky s výlisky přesně odstranit izolace kročejového hluku v místech přechodů. Samolepicí upínací lišta Schlüter-BEKOTEC-ZRKL 10/12 pro trubky umožňuje přesné vedení potrubí v této části.
4. Při realizaci podlahového vytápění BEKOTEC-THERM lze příslušné topné trubky upnout mezi zkosené výlisky. Vzdálenosti trubek je třeba zvolit podle požadovaného topného výkonu na základě grafů topného výkonu systému BEKOTEC.
5. Při pokládce potěru se do desky s výlisky ukládá čerstvý cementový nebo síranovápenatý potěr s minimálním překryvem 8 mm. Při tom se jak u cementového, tak u síranovápenatého potěru musí dodržet třída pevnosti v tlaku C20 až C35 a třída pevnosti v ohybu F4, maximálně F5. Pokud má cementový potěr třídu smršťování SW1, lze použít i výrobky vyšší třídy pevnosti v ohybu. Kvůli výškovému vyrovnání lze tloušťku vrstvy částečně zvýšit maximálně na 20 mm. Lze rovněž použít vhodné lité potěry CAF/CTF s adekvátní specifikací. Je třeba vzít v úvahu systémy schválené pro toto použití.

   Poznámka: Odlišné vlastnosti potěru je nutné předem konzultovat s techniky prodejního oddělení.

   Pokud se má zabránit přenosu kročejového hluku mezi dvěma místnostmi, musí být potěr oddělen dilatačním profilem Schlüter-DILEX-DFP.
6. Bezprostředně po dosažení počáteční pevnosti, která umožňuje chůzi po cementovém potěru, se separační rohož DITRA (alternativně: DITRA-DRAIN 4 nebo DITRA-HEAT) přilepí podle pokynů pro zpracování uvedených v technických listech výrobků. Potěry ze síranu vápenatého jsou se separační rohoží pochozí, jakmile je dosaženo zbytkové vlhkosti ≤ 2 % CM.
7. Keramickou krytinu nebo krytinu z přírodního kamene lze poté položit přímo na separační rohož do tenké vrstvy lepidla. Krytina musí být nad separační rohoží rozdělena na části dilatačními spárami v souladu s platnými normami. K vytvoření dilatačních spár lze použít profily Schlüter-DILEX-BWB, BWS, KS, AKWS nebo F (srv. informace o výrobku 4.6–4.8, 4.18 a 4.23). V místě přechodu mezi podlahou a stěnou se musí instalovat rohový dilatační profil Schlüter-DILEX-EK nebo RF (srv. technický list výrobku 4.14) jako pružná okrajová spára. Přesah obvodové pásky BEKOTEC-BRS 808 KSF se musí předem odříznout.
8. Při použití keramické klima podlahy BEKOTEC-THERM jako podlahového vytápění lze hotovou podlahovou konstrukci vytápět již po sedmi dnech. Počínaje 25 °C se při tom teplota na přívodu zvyšuje denně o maximálně 5 °C do dosažení požadované užitné teploty.
9. Obkladové materiály, které nejsou náchylné k praskání (např. parkety, koberce nebo obklady z plastu), se pokládají bez separační rohože přímo na potěr BEKOTEC. Při tom je třeba výšku potěru přizpůsobit tloušťce příslušného materiálu

   Poznámka: Kromě dodržení příslušných platných pokynů pro zpracování dbejte i na povolenou zbytkovou vlhkost potěru pro zvolenou podlahovou krytinu. Podrobné pokyny pro zpracování nekeramických krytin získáte v technické příručce Schlüter-BEKOTEC-THERM nebo u techniků prodejního oddělení.

Deska Schlüter-BEKOTEC-EN 18 FTS s kročejovou izolací o tloušťce 5 mm se vyrábí z tlakově stabilní hlubokotažné polystyrénové fólie. Střiž pro kročejovou izolaci je tvořena speciální textilní směsí. Deska Schlüter-BEKOTEC-EN 18 FTS je vhodná zejména pro použití s konvenčně pokládanými potěry na bázi cementu nebo síranu vápenatého a pro litý potěr.
