Schlüter-BEKOTEC-EN-FK  Lehká potěrová deska s výlisky

Systém výlisků Schlüter-BEKOTEC zajišťuje beztrhlinový a funkčně bezpečný potěr, a tím trvale beztrhlinovou keramickou dlažbu a dlažbu z přírodního kamene. Do struktury výlisků je možné pokládat topné trubky pro náš energeticky úsporný systém podlahového vytápění BEKOTEC-THERM.

Schlüter-BEKOTEC-EN FK je potěrová deska s výlisky určená pro uložení topných trubek BEKOTEC-THERM-HR  ø 10 mm. Při konstrukční výšce pouhých 20 - 27 mm (plus separační rohož DITRA) vám nabízí BEKOTEC-EN FK naši nejlehčí a nejplošší konstrukci. Na zadní straně je opatřen nosnou střiží a proto se celoplošně nalepí.

Schlüter-BEKOTEC-ENFGK je příslušná vyrovnávací deska, která se instaluje před rozdělovač topných okruhů. Tím se usnadní instalace topných trubek ve skříni rozdělovače.


Snímek výrobku BEKOTEC-EN-FK 1©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN-FK 2©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN-FK 3©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku BEKOTEC-EN-FK 1
Snímek výrobku BEKOTEC-EN-FK 2
Snímek výrobku BEKOTEC-EN-FK 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-BEKOTEC-EN 12 FK je spolehlivá technologie pro beztrhlinové a funkčně spolehlivé potěry a potěry s podlahovým topením, s keramickými obklady, přírodním kamenem nebo jinými obkladovými materiály.

Tento kontaktní systém se lepí do tenkovrstvého lepidla přímo na nosný zatížitelný podklad, jako je beton, stávající potěrové nebo dřevěné stropní konstrukce. Tenkovrstvé lepidlo musí být dle údajů výrobce vhodné pro odpovídající podklad. Pro topení je nutné zkontrolovat vhodnost podkladu (dilatační spáry, okrajové pásky, atd.).

Tento systém je založen na potěrové desce s výlisky BEKOTEC-EN 12 FK s nosnou střiží na spodní straně. Z rozměrů desky s výlisky Schlüter-BEKOTEC-EN 12 FK vyplývá minimální tloušťka vrstvy potěru 20 mm mezi výlisky a 8 mm nad nimi. Odstupy mezi výlisky jsou uspořádány tak, aby mohlo být do rastru 50 mm upnuto systémové topné potrubí o průměru 10 mm pro vytvoření topného potěru.

Podlahové vytápění lze snadno regulovat a optimálně provozovat při nízkých teplotách na přívodním potrubí, protože je nutné ohřívat nebo ochlazovat pouze poměrně malou hmotu potěru (při krytí 8 mm cca 40 kg/m² ≙ 20 l/m²).

Smršťování, ke kterému dochází během vytvrzování potěru, se modulárně odbourá v rastru výlisků. Napětí ze smršťovací deformace tak nemohou působit na celou plochu. Proto není nutné vytvářet jalové a dilatační spáry. Jakmile je cementový potěr pochozí, přilepí se separační rohož Schlüter-DITRA (alternativně Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) (síranovápenatý potěr ≤ 2 CM-%). Následně se pokládá keramická dlažba nebo desky z přírodního kamene do tenké vrstvy lepidla. V dlažbě je nutno v potřebných rozestupech vytvořit dilatační spáry použitím Schlüter-DILEX.

Obkladové materiály, které nejsou náchylné k praskání, jako jsou parkety nebo koberce, se pokládají přímo na potěr po dosažení zbytkové vlhkosti specifické pro materiál.

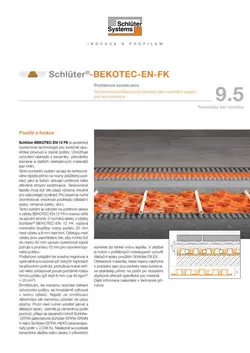

Další informace naleznete v technické příručce.

Technické údaje

  1. Velikost výlisků: cca 44 mm
    Rozteč pro pokládku: 50, 100, 150 mm ...
    Topné trubky systému: ø 10 mm
    Výlisky jsou opatřeny zářezem, takže topné trubky jsou bezpečně uchyceny bez svorek.
  2. Spojení:
    Desky s výlisky se spojují překrytím jedné řady výlisků a vzájemným zasunutím.
  3. Užitná plocha: 1,1 x 0,7 m = 0,77 m²
    Výška desky: 12 mm
  4. Balení: 10 kusů / karton = 7,7 m²
    Velikost kartonu je cca 1160 x 800 x 80 cm.
  • Prohlášení o záruce:
    Při dodržení montážních pokynů a používání krytiny v souladu s jejím určením poskytuje společnost Schlüter-Systems pětiletou záruku na funkčnost a bezporuchovost konstrukce krytiny.
  • Krytina bez trhlin:
    Systém BEKOTEC je navržen tak, že pnutí v potěru jsou modulárně odbourávána v rastru výlisků. Odpadá vkládání konstrukční výztuže.
  • Konstrukce bez vyboulení:
    Konstrukce dlažby vyrobená podle systému BEKOTEC je v provozním stavu bez vnitřních pnutí, takže je prakticky vyloučen výskyt vyboulení povrchu. To platí zejména pro namáhání při změnách teploty, např. u vyhřívaných potěrů.
  • Potěr bez dilatačních spár:
    Dilatační spáry v potěru odpadají, protože potěr v systému Schlüter-BEKOTEC-DRAIN odbourává vzniklá pnutí rovnoměrně v celé ploše.
  • Dilatační spáry v rastru spár dlažby nebo deskových obkladů:
    V systému BEKOTEC lze v průběhu pokládky dlažby nebo desek přizpůsobit umístění dilatačních spár zvolenému rastru spár dlažby, protože není nutné přenášet dělící spáry z potěru do podlahové krytiny. Je třeba dodržet pouze obecná pravidla pro dimenzování polí krytiny.
  • Krátká doba montáže:
    Na potěr vyrobený podle systému BEKOTEC je možné ihned po dokončení s pomocí separační rohože položit keramickou dlažbu, přírodní nebo umělý kámen. Při instalaci podlahového vytápění je možné topit již sedm dní po dokončení podlahové krytiny.
  • Nižší spotřeba materiálu:
    Při 8 mm krycí vrstvě potěru je spotřeba pouze cca 40 kg/m² ≙ 20 l /m² hmoty potěru.
  • Rychle reagující podlahové vytápění:
    Konstrukce krytiny provedená podle systému BEKOTEC v kombinaci s podlahovým vytápěním reaguje ve srovnání s běžnými vyhřívanými potěry rychleji na změny teplot, protože je dle provedení nutné ohřívat nebo ochlazovat podstatně nižší hmotu. Podlahové vytápění lze proto provozovat v nízkoteplotním režimu a šetřit tak energii.

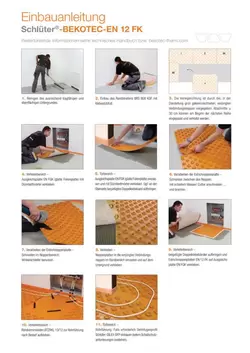

  1. Schlüter-BEKOTEC-EN 12 FK se nalepuje jako kontaktní systém pomocí nosné střiže na zadní straně do tenké vrstvy lepidla na nosný a rovný podklad. Podklad musí být zbaven nepřilnavých částic, musí být nosný a rovný. Před pokládkou BEKOTEC-EN 12 FK se provede eventuální vyrovnání podkladu.

    Výběr lepidla pro práci s BEKOTEC-EN 12 FK se řídí druhem podkladu. Lepidlo musí přilnout k podkladu a mechanicky se spojit s nosnou tkaninou BEKOTEC-EN 12 FK. U většiny podkladů lze použít hydraulicky tuhnoucí tenkovrstvé lepidlo. Je nutné případně prověřit vzájemnou snášenlivost materiálů. Tenkovrstvé lepidlo se na podklad nanáší ozubenou stěrkou (doporučuje se 6 × 6 mm).

  2. Okraje krytiny u stěn nebo zařizovacích předmětů je třeba oddělit 8 mm silnou obvodovou páskou Schlüter-BEKOTEC-BRS 808 KSF.

    Do obvodové pásky integrovaná lepicí patka má na spodní straně lepicí pás pro uchycení. Nalepením na podklad a předepnutím lepící patky je obvodová páska tlačena na zeď. Nalepením systémové desky s výlisky Schlüter-BEKOTEC na lepící patku vznikne spoj, který drží desku na podkladu a zabraňuje zatékání směsi při zpracování litého potěru.

  3. Desky s výlisky BEKOTEC-EN 12 FK se pokládají celoplošně nosnou střiží do naneseného lepidla. Musí být dodržena otevřená doba lepidla. Desky s výlisky BEKOTEC-EN 12 FK musí být v oblasti okrajů přesně přiříznuty. Desky BEKOTEC se spojují tak, že se do sebe zasunou s překrytím jedné řady výlisků (viz foto).

    V oblasti dveří a rozvodů lze pro zjednodušení vedení potrubí použít hladkou vyrovnávací desku Schlüter-BEKOTEC-ENFGK, která se lepí nosnou střiží na zadní straně na nosný a rovný podklad. V případě potřeby se pro upevnění desek s výlisky na vyrovnávací desce použije přiložená oboustranná lepicí páska. Samolepicí upínací lišta Schlüter-BEKOTEC-ZRKL 10/12 umožňuje přesné vedení potrubí v této oblasti.

  4. Pro provedení podlahového vytápění BEKOTEC-THERM po vytvrdnutí tenkovsrvého lepidla lze systémové topné trubky o průměru 10 mm upnout mezi zkosené výlisky. Rozteč potrubí je třeba zvolit podle požadovaného topného výkonu na základě diagramů topných výkonů BEKOTEC.
  5. Při pokládce potěru se do desky s výlisky ukládá čerstvý cementový potěr kvality CT-C25-F4, max. F5 nebo potěr na bázi síranu vápenatého CA-C25-F4, max. F5 s minimálním krytím potěru 8 mm (doporučeno kamenivo 0-4 mm). Pro výškové vyrovnání lze tloušťku vrstvy částečně zvýšit maximálně na 15 mm. Lze rovněž použít vhodné lité potěry CAF/CTF s odpovídající specifikací. Je přitom nutné vzít v úvahu systémy schválené pro toto použití.

    Poznámka: Odchylné vlastnosti potěru je nutné předem konzultovat s techniky prodejního oddělení.

    Má-li být zabráněno přenosu kročejového hluku mezi dvěma prostory, musí být potěr oddělen dilatačním profilem Schlüter-DILEX-DFP.

  6. Bezprostředně po dosažení počáteční pevnosti, která umožňuje chůzi po cementovém potěru, se separační rohož Schlüter-DITRA (alternativně: Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) přilepí podle pokynů pro zpracování uvedených v technickém listu výrobku 6.1 (alternativně: 6.2 nebo 6.4). Potěry ze síranu vápenatého jsou se separační rohoží pochozí, jakmile je dosaženo zbytkové vlhkosti ≤ 2 % CM.
  7. Rohový dilatační profil Schlüter-DILEX-EK nebo -RF (viz informace o výrobku 4.14) musí být instalován jako pružná okrajová spára v oblasti přechodu mezi podlahou a stěnou. Přesah obvodové pásky BEKOTEC-BRS 808 KSF musí být předem odříznut.
  8. Při použití keramické klima podlahy BEKOTEC-THERM jako podlahového vytápění lze hotovou podlahovou konstrukci vyhřát již po sedmi dnech. Počínaje 25 °C se přitom teplota na přívodu zvyšuje denně o maximálně 5 °C do dosažení požadované užitné teploty.
  9. Obkladové materiály, které nejsou náchylné k praskání (např. parkety, koberce nebo obklady z umělé hmoty), se pokládají bez separační rohože přímo na potěr BEKOTEC. Při tom je třeba výšku potěru přizpůsobit tloušťce příslušného materiálu.
    Poznámka: Kromě dodržení příslušných platných pokynů pro zpracování je nutné dbát i na povolenou zbytkovou vlhkost potěru pro zvolený obkladový materiál. Podrobné pokyny pro zpracování nekeramických krytin získáte v technickém manuálu Schlüter-BEKOTEC-THERM nebo u technických pracovníků prodejního oddělení.

Schlüter-BEKOTEC-EN 12 FK je vyroben z hlubokotažné polystyrénové fólie s nosnou střiží a je vhodný zejména pro použití s konvenčně pokládanými potěry na bázi cementu nebo síranu vápenatého a pro litý potěr.

Schlüter-BEKOTEC-EN 12 FK a -ENFGK jsou odolné proti hnilobě a nevyžadují zvláštní péči nebo údržbu. Před pokládkou potěru a během ní musí být deska s výlisky chráněna před poškozením mechanickými vlivy vhodnými opatřeními, např. položením prken.
