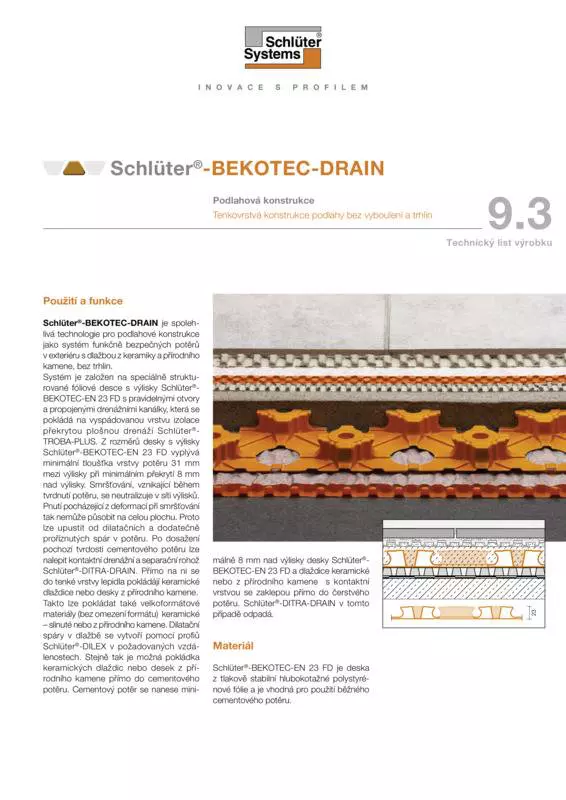

Schlüter-BEKOTEC-DRAIN je spolehlivý, mimořádně tenký podlahový systém pro konstrukce bez trhlin a funkčně spolehlivé potěry v exteriéru, s dlažbou z keramiky nebo přírodního kamene.

Tento systém je založen na speciálně strukturované fóliové desce s výlisky Schlüter-BEKOTEC-EN 23 FD s pravidelnými průrazy a propojenými odvodňovacími kanály, která se v závislosti na konstrukční skladbě pokládá přímo na izolační vrstvu vytvořenou ve spádu nebo nad plošnou drenáž Schlüter-TROBA-PLUS. Z rozměrů desky s výlisky Schlüter-BEKOTEC-EN 23 FD vyplývá minimální tloušťka vrstvy potěru 31 mm mezi výlisky a 8 mm nad nimi.

Smršťování, ke kterému dochází během vytvrzování potěru, se modulárně odbourá v rastru výlisků. Napětí ze smršťovací deformace tak nemohou působit na celou plochu. Proto není nutné vytvářet jalové a dilatační spáry. Jakmile je cementový potěr pochozí, lze přilepit kontaktní drenáž a separační rohož Schlüter-DITRA-DRAIN. Přímo na ni je možno pokládat keramickou dlažbu nebo desky z přírodního kamene.

Tímto způsobem lze pokládat i velkoformátový materiál (bez omezení formátu) z kameniny nebo přírodního kamene.

V dlažbě je nutno v potřebných rozestupech vytvořit dilatační spáry použitím Schlüter-DILEX.

Rovněž je možné pokládat keramickou dlažbu nebo desky z přírodního kamene do maltového lože. Proto naneste pokládací maltu nejméně 8 mm nad výlisky desky Schlüter-BEKOTEC-EN 23 FD s výlisky a materiál z přírodního keramického kamene naklepejte přímo do čerstvé malty. Schlüter-DITRA-DRAIN zde odpadá.

Technické údaje

1. Velikost výlisků: cca 65 mm
2. Velikost děr: cca 50 mm
3. Spojení: Desky s výlisky se spojují překrytím jedné řady výlisků a vzájemným zaklapnutím.
4. Užitná plocha: 1,2 x 0,9 m = 1,08 m²
   Výška desky: 23 mm
5. Balení: 10 kusů / karton = 10,8 m²
   Velikost kartonu je cca 1355 x 1020 x 195 cm.

• Prohlášení o záruce:
  Při dodržení montážních pokynů a používání krytiny v souladu s jejím určením poskytuje společnost Schlüter-Systems pětiletou záruku na funkčnost a bezporuchovost konstrukce krytiny. Příslušný smluvní formulář si můžete vyžádat.
• Krytina bez trhlin:
  Systém Schlüter-BEKOTEC-DRAIN je navržen tak, že pnutí v potěru jsou modulárně odbourávána v rastru výlisků. Odpadá vkládání konstrukční výztuže.
• Odvodnění:
  Průsaková voda pronikající konstrukcí obkladu může protékat otvory v desce s výlisky na šikmou izolaci nebo do drenážní úrovně, odkud může bez tlaku odtékat klenutými odvodňovacími dutinami.
• Konstrukce bez vyboulení:
  Konstrukce dlažby vyrobená podle systému Schlüter-BEKOTEC-DRAIN je v provozním stavu bez vnitřních pnutí, takže je prakticky vyloučen výskyt vyboulení povrchu. To platí zejména pro namáhání při změnách teploty, ke kterým dochází ve venkovním prostředí.
• Potěr bez dilatačních spár:
  Dilatační spáry v potěru odpadají, protože potěr v systému Schlüter-BEKOTEC-DRAIN odbourává vzniklá pnutí rovnoměrně v celé ploše.
• Dilatační spáry v rastru spár dlažby nebo deskových obkladů:
  V systému BEKOTEC lze v průběhu pokládky dlažby nebo desek přizpůsobit umístění dilatačních spár zvolenému rastru spár dlažby, protože není nutné přenášet dělící spáry z potěru do podlahové krytiny.
  Je třeba dodržet pouze obecná pravidla pro dimenzování polí krytiny.
• Krátká doba montáže:
  Na potěr vyrobený podle systému Schlüter-BEKOTEC-DRAIN je možné ihned po dokončení s pomocí separační rohože Schlüter-DITRA-DRAIN položit keramickou dlažbu, přírodní nebo umělý kámen.
• Nízká konstrukční výška:
  Při použití systému Schlüter-BEKOTEC se ušetří až 20 mm stavební výšky ve srovnání s potěrem ve venkovním prostředí podle DIN 18 560-2.
• Úspora materiálu a hmotnosti:
  Snížení tloušťky potěru o 20 mm ušetří 2,0 m³ potěru na 100 m² podlahové plochy, tj. přibližně 4,0 tuny hmotnosti. Výhoda, která se projeví ve výpočtu statiky.
• Prokázaná provozuschopnost:
  Bezchybná funkčnost a provozuschopnost systému Schlüter-BEKOTEC - zejména bezpečný přenos zatížení - byla prokázána zkušebním protokolem akreditovaného zkušebního ústavu.

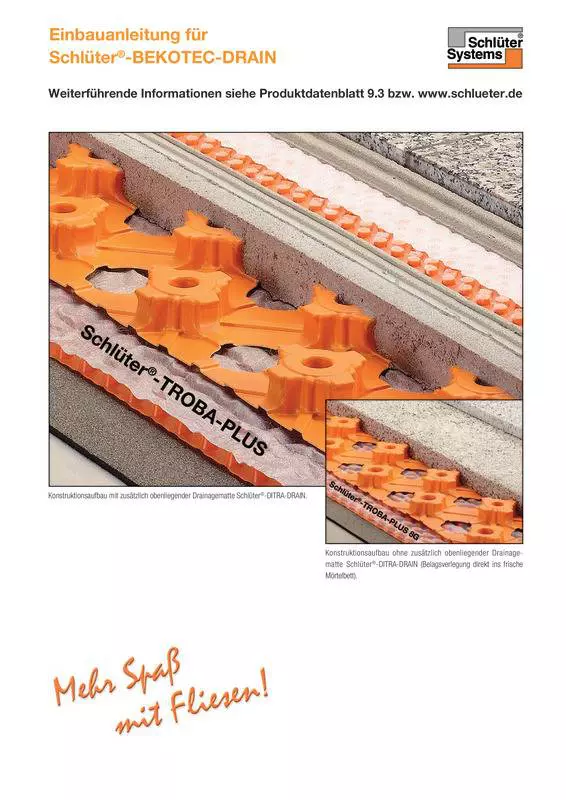

1. Jako podklad pro Schlüter-BEKOTEC-DRAIN slouží šikmá izolační vrstva.
2. Okraje krytiny u stěn nebo zařizovacích předmětů je třeba oddělit 8 mm silnou obvodovou páskou Schlüter-BEKOTEC-BRS 808 KSF. Lepicí patka obvodové pásky má na horní i dolní straně lepicí pás pro uchycení. Nalepením na podklad a předepnutím lepící patky je obvodová páska tlačena na zeď.
3. Na izolační vrstvu by se pak pokládá kapilárně pasivní plošná drenáž Schlüter-TROBA-PLUS.
4. Desky s výlisky Schlüter-BEKOTEC-EN 23 FD se poté pokládají na plošnou drenáž Schlüter-TROBA-PLUS. Pro spojení se překryjí řadou vzájemně do sebe zasunutých výlisků a v oblasti okrajů se seříznou na požadovaný rozměr.P
   Poznámka: Desky s výlisky Schlüter-BEKOTEC-EN 23 FD mají komunikující drenážní kanálky, ale nepovažují se za kapilárně pasivní drenáž.

Pokládka do tenké vrstvy lepidla

5. Na desku s výlisky Schlüter-BEKOTEC-EN 23 FD se aplikuje cementový potěr pevnostní třídy ≤ CT-C25-F4 (ZE 20) s minimálním přesahem výlisků 8 mm a maximálním přesahem výlisků 25 mm. V ideálním případě je třeba zajistit rozsah 8 mm až 15 mm. Pevnost v tahu potěru F5 nesmí být překročena.
   Poznámka: Potěr by měl být chráněn před přímým slunečním zářením. Rovněž je třeba přijmout obvyklá opatření proti negativním vlivům počasí.
6. Ihned po dosažení počáteční pevnosti, která umožňuje chůzi po cementovém potěru (obvykle po cca 24 hodinách), je možné položit kontaktní drenáž a separační rohož Schlüter-DITRA-DRAIN v souladu s doporučeními pro pokládku uvedenými v informacích o výrobku 6.2.
   Poznámka: Potěr může být proveden také s použitím jednosložkové malty s odpovídajícími vlastnostmi. V závislosti na velikosti zrna může být eventuálně nutné překrýt výlisky více než minimálním překrytím 8 mm.
7. Keramickou krytinu nebo krytinu z přírodního kamene lze poté položit přímo na Schlüter-DITRA-DRAIN do tenké vrstvy lepidla. Krytina musí být nad separační rohoží rozdělena na pole dilatačními spárami v souladu s platnými pravidly. K vytvoření dilatačních spár použijte dilatační profily Schlüter-DILEX-BWB nebo -KS (viz informace o výrobku 4.6 nebo 4.8).
8. Rohový dilatační profil Schlüter-DILEX-EK, -RF, -EKE nebo -EF (viz technické listy výrobků) musí být instalován jako pružná okrajová spára v oblasti přechodu mezi podlahou a stěnou. Přesah obvodové pásky Schlüter-BEKOTEC-BRS musí být předem odříznut.

Pokládka přímo do maltového lože

5. Pokládací malta musí být nanesena pro jednotlivé pokládky nebo je vhodnější přiměřeně silné, rovné maltové lože. Jako maltu lze použít i vhodnou jednosložkovou maltu. V závislosti na velikosti zrna může být eventuálně nutné překrýt výlisky více než minimálním překrytím 8 mm.
6. Na zadní stranu krytiny musí být nanesena kontaktní vrstva.
7. Krytina se naklepe přímo do čerstvého maltového lože.
   Krytina musí být rozdělena na pole dilatačními spárami v souladu s platnými pravidly. K vytvoření dilatačních spár použijte dilatační profily Schlüter-DILEX-BWB-KS nebo -MP (viz technický list výrobku 4.6, 4.8 nebo 4.3) nebo elastickou spáru. V oblasti dilatační spáry by mělo být maltové lože naříznuto zednickou lžící nad výlisky.
8. Rohový dilatační profil Schlüter-DILEX-EK, -RF, -EKE nebo -EF (viz informace o výrobcích) musí být instalován jako pružná okrajová spára v oblasti přechodu mezi podlahou a stěnou. Přesah obvodové pásky Schlüter-BEKOTEC-BRS musí být předem odříznut.

Schlüter-BEKOTEC-EN 23 FD je vyroben z hlubokotažné polystyrénové fólie a je vhodný zejména pro použití s běžným cementovým potěrem.
