Schlüter-BEKOTEC-EN-F  univerzální potěrová deska s výlisky

Schlüter-BEKOTEC je spolehlivá technologie pro beztrhlinové a funkčně spolehlivé plovoucí potěry a potěry s podlahovým topením, s keramickými obklady, přírodním kamenem nebo jinými obkladovými materiály.

Tento systém je založen na potěrové fóliové desce s výlisky Schlüter-BEKOTEC-EN 23 F, která se pokládá přímo na nosný podklad nebo na běžnou tepelnou a/nebo zvukovou izolaci. Z rozměrů desky s výlisky Schlüter-BEKOTEC-EN 23 F vyplývá minimální tloušťka vrstvy potěru 31 mm mezi výlisky a 8 mm nad nimi. Odstupy mezi výlisky jsou uspořádány tak, aby mohlo být do rastru 75 mm upnuto systémové topné potrubí o průměru 14 mm pro vytvoření topného potěru.

Podlahové vytápění lze snadno regulovat a optimálně provozovat při nízkých teplotách na přívodním potrubí, protože je nutné ohřívat nebo ochlazovat pouze poměrně malou hmotu potěru (při krytí 8 mm cca 57 kg/m² ≙ 28,5 l/m^²).

Smršťování, ke kterému dochází během vytvrzování potěru, se modulárně odbourá v rastru výlisků. Napětí ze smršťovací deformace tak nemohou působit na celou plochu. Proto není nutné vytvářet jalové a dilatační spáry. Jakmile je cementový potěr pochozí, přilepí se separační rohož Schlüter-DITRA (alternativně Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) (síranovápenatý potěr ≤ 2 CM-%). Přímo na ni se pokládá keramická dlažba nebo desky z přírodního kamene do tenké vrstvy lepidla. V dlažbě je nutno v potřebných rozestupech vytvořit dilatační spáry použitím Schlüter-DILEX.

Obkladové materiály, které nejsou náchylné k praskání, jako jsou parkety nebo koberce, se pokládají přímo na potěr po dosažení zbytkové vlhkosti specifické pro materiál.

Technické údaje

1. Velikost výlisků:
   ca. 20 mm malé výlisky
   cca. 65 mm velké výlisky
   Rozteč pro pokládku: 75 mm
   Topné trubky systému: ø 14 mm
   Výlisky jsou opatřeny zářezem, takže topné trubky jsou bezpečně uchyceny bez svorek.
2. Spojení:
   Desky s výlisky se spojují překrytím jedné řady výlisků a vzájemným zasunutím.
3. Užitná plocha: 1,2 x 0,9 m = 1,08 m²
   Výška desky: 23 mm
4. Balení: 10 kusů / karton = 10,8 m²
   Velikost kartonu je cca 1355 x 1020 x 195 cm.

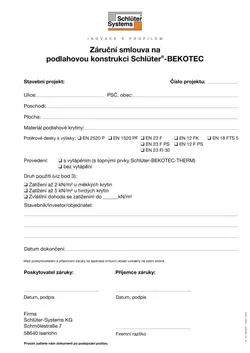

• Prohlášení o záruce:
  Při dodržení montážních pokynů a používání krytiny v souladu s jejím určením poskytuje společnost Schlüter-Systems pětiletou záruku na funkčnost a bezporuchovost konstrukce krytiny.
• Krytina bez trhlin:
  Systém BEKOTEC je navržen tak, že pnutí v potěru jsou modulárně odbourávána v rastru výlisků. Odpadá vkládání konstrukční výztuže.
• Konstrukce bez vyboulení:
  Konstrukce dlažby vyrobená podle systému BEKOTEC je v provozním stavu bez vnitřních pnutí, takže je prakticky vyloučen výskyt vyboulení povrchu. To platí zejména pro namáhání při změnách teploty, např. u vyhřívaných potěrů.
• Potěr bez dilatačních spár:
  Dilatační spáry v potěru odpadají, protože potěr v systému Schlüter-BEKOTEC-DRAIN odbourává vzniklá pnutí rovnoměrně v celé ploše.
• Dilatační spáry v rastru spár dlažby nebo deskových obkladů:
  V systému BEKOTEC lze v průběhu pokládky dlažby nebo desek přizpůsobit umístění dilatačních spár zvolenému rastru spár dlažby, protože není nutné přenášet dělící spáry z potěru do podlahové krytiny. Je třeba dodržet pouze obecná pravidla pro dimenzování polí krytiny.
• Krátká doba montáže:
  Na potěr vyrobený podle systému BEKOTEC je možné ihned po dokončení s pomocí separační rohože položit keramickou dlažbu, přírodní nebo umělý kámen. Při instalaci podlahového vytápění je možné topit již sedm dní po dokončení podlahové krytiny.
• Nízká konstrukční výška:
  Při použití systému BEKOTEC se ušetří až 37 mm stavební výšky ve srovnání s vyhřívaným potěrem podle DIN 18 560-2.
• Nižší spotřeba materiálu:
  Při 8 mm krycí vrstvě potěru je spotřeba pouze cca 57 kg/m² ≙ 28,5 l /m² hmoty potěru. Výhoda, která se projeví ve výpočtu statiky.
• Rychle reagující podlahové vytápění:
  Konstrukce krytiny provedená podle systému BEKOTEC v kombinaci s podlahovým vytápěním reaguje ve srovnání s běžnými vyhřívanými potěry rychleji na změny teplot, protože je nutné ohřívat nebo ochlazovat podstatně nižší hmotu. Podlahové vytápění lze proto provozovat v nízkoteplotním režimu a šetřit tak energii.

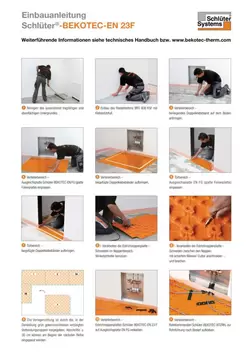

1. Schlüter-BEKOTEC-EN 23 F se pokládá na dostatečně únosný a rovný podklad. Větší nerovnosti je třeba předem vyrovnat potěrem nebo vhodným spojovacím násypem. S ohledem na požadavky na zvukovou a/nebo tepelnou izolaci je třeba v případě potřeby položit na podklad další vhodnou izolaci.

   Pokud jsou na nosném podkladu položeny kabely nebo potrubí, musí být nad vyrovnávací vrstvou po celé ploše umístěna izolace proti kročejovému hluku v souladu s normou DIN 18560-2. Při výběru vhodné izolace je nutné zohlednit maximální stlačitelnost CP3 (≤ 3 mm). Pokud konstrukční výšky nejsou dostatečné pro provedení izolace proti kročejovému hluku z polystyrenu nebo minerálních vláken, lze výrazného zlepšení dosáhnout použitím systému Schlüter-BEKOTEC-BTS o tloušťce pouhých 5 mm.

2. Okraje krytiny u stěn nebo zařizovacích předmětů je třeba oddělit 8 mm silnou obvodovou páskou Schlüter-BEKOTEC-BRS 808 KSF.

   Do obvodové pásky integrovaná lepicí patka má na horní i dolní straně lepicí pás pro uchycení. Nalepením na podklad nebo vrchní izolační vrstvu a předepnutím lepící patky je obvodová páska tlačena na zeď. Položením systémové desky s výlisky BEKOTEC na lepící patku vznikne spoj, který drží desku na podkladu a zabraňuje zatékání směsi při zpracování litého potěru.

3. Desky s výlisky BEKOTEC-EN 23 F musí být v oblasti okrajů přesně přiříznuty. Desky BEKOTEC se spojují tak, že se do sebe zasunou s překrytím jedné řady výlisků.

   V oblasti dveří a rozvodů lze pro zjednodušení vedení potrubí použít hladkou vyrovnávací desku Schlüter-BEKOTEC-ENFG, která se položí pod desky s výlisky a upevní se oboustrannými lepicími páskami. Samolepicí upínací lišta Schlüter-BEKOTEC-ZRKL umožňuje přesné vedení potrubí v této oblasti. Může být nutné připevnit desky k podkladu. To může být nutné, pokud jsou vratné síly potrubí relativně velké (např. v malých místnostech s malými poloměry potrubí). Upevnění lze provést pomocí oboustranné lepicí pásky Schlüter-BEKOTEC-BTZDK66.

4. Pro provedení podlahového vytápění BEKOTEC-THERM lze topné trubky systému o průměru 14 mm upnout mezi zkosené výlisky. Rozteč potrubí je třeba zvolit podle požadovaného topného výkonu na základě diagramů topných výkonů Schlüter-BEKOTEC.
5. Při pokládce potěru se do desky s výlisky ukládá čerstvý cementový potěr kvality CT-C25-F4, max. F5 nebo potěr na bázi síranu vápenatého CA-C25-F4, max. F5 s minimálním krytím potěru 8 mm (doporučeno kamenivo 0-4 mm). Pro výškové vyrovnání lze tloušťku vrstvy částečně zvýšit maximálně na 25 mm. Lze rovněž použít vhodné lité potěry CAF/CTF s odpovídající specifikací. Je přitom nutné vzít v úvahu systémy schválené pro toto použití.

   Poznámka: Odchylné vlastnosti potěru je nutné předem konzultovat s techniky prodejního oddělení. Má-li být zabráněno přenosu kročejového hluku mezi dvěma prostory, musí být potěr oddělen dilatačním profilem Schlüter-DILEX-DFP.

6. Bezprostředně po dosažení počáteční pevnosti, která umožňuje chůzi po cementovém potěru, se separační rohož Schlüter-DITRA (alternativně: Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) přilepí podle pokynů pro zpracování uvedených v technickém listu výrobku 6.1 (alternativně: 6.2 nebo 6.4). Na potěry ze síranu vápenatého se separační rohoží lze nalepit dlažbu, jakmile je dosaženo zbytkové vlhkosti ≤ 2 % CM.
7. Keramickou krytinu nebo krytinu z přírodního kamene lze poté položit přímo na separační rohož do tenké vrstvy lepidla. Krytina musí být nad separační rohoží rozdělena na pole dilatačními spárami v souladu s platnými pravidly. K vytvoření dilatačních spár použijte dilatační profily Schlüter-DILEX-BWB, -BWS, -KS nebo -AKWS (viz informace o výrobku 4.6 - 4.8 a 4.18).
8. Rohový dilatační profil Schlüter-DILEX-EK nebo -RF (viz informace o výrobku 4.14) musí být instalován jako pružná okrajová spára v oblasti přechodu mezi podlahou a stěnou. Přesah obvodové pásky Schlüter-BEKOTEC-BRS musí být předem odříznut.
9. Při použití keramické klima podlahy Schlüter-BEKOTEC-THERM jako podlahového vytápění lze hotovou podlahovou konstrukci vyhřát již po sedmi dnech. Počínaje 25 °C se přitom teplota na přívodu zvyšuje denně o maximálně 5 °C do dosažení požadované užitné teploty.
10. Obkladové materiály, které nejsou náchylné k praskání (např. parkety, koberce nebo obklady z umělé hmoty), se pokládají bez separační rohože přímo na potěr BEKOTEC. Při tom je třeba výšku potěru přizpůsobit tloušťce příslušného materiálu
    Poznámka: Kromě dodržení příslušných platných pokynů pro zpracování je nutné dbát i na povolenou zbytkovou vlhkost potěru pro zvolený obkladový materiál. Podrobné pokyny pro zpracování nekeramických krytin získáte v technickém manuálu Schlüter-BEKOTEC-THERM nebo u technických pracovníků prodejního oddělení.

Schlüter-BEKOTEC-EN 23 F je vyroben z hlubokotažné polystyrénové fólie a je vhodný zejména pro použití s konvenčně pokládanými potěry na bázi cementu nebo síranu vápenatého a pro litý potěr.
