Schlüter-BEKOTEC-EN  potěrová deska s výlisky s tepelnou izolací

Funkčně bezpečný a plovoucí potěr bez trhlin, který navíc výrazně zkracuje dobu výstavby a snižuje spotřebu materiálu: Všechny tyto výhody vám nabízí systém Schlüter-BEKOTEC, který slouží také jako základ pro náš energeticky úsporný systém podlahového vytápění BEKOTEC-THERM.

Schlüter-BEKOTEC-EN je určen pro topné trubky BEKOTEC-THERM-HR ø 16 mm. S montážní výškou 52-69 mm (plus separační rohož DITRA) nabízí nejlepší izolaci z našich desek s výlisky BEKOTEC, a proto je vhodná pro použití v oblastech s požadavky na tepelnou izolaci (např. na podlahové desky).

  • EN2520P - bez krycí fólie pro použití cementového potěru
  • EN1520P - s krycí fólií pro použití litého potěru

Schlüter-BEKOTEC-ENR je vyrovnávací deska pro desky s výlisky BEKOTEC-EN pro optimalizaci prořezu, určená pro okraje a průchody (např. dveře a niky), kde se nepokládá topné potrubí BEKOTEC-THERM-HR. Je možné rovněž použití před rozdělovači topných okruhů pro usnadnění instalace topných trubek.


Snímek výrobku BEKOTEC-EN 1©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN 2©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN 3©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN 4©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN 5©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN 6©Schlüter-Systems KG
Snímek výrobku BEKOTEC-EN 7©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku BEKOTEC-EN 1
Snímek výrobku BEKOTEC-EN 2
Snímek výrobku BEKOTEC-EN 3
Snímek výrobku BEKOTEC-EN 4
Snímek výrobku BEKOTEC-EN 5
Snímek výrobku BEKOTEC-EN 6
Snímek výrobku BEKOTEC-EN 7










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











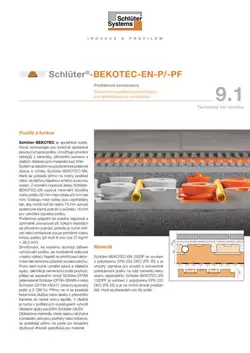

Všeobecné Informace o výrobku

Schlüter-BEKOTEC je spolehlivá technologie pro beztrhlinové a funkčně spolehlivé plovoucí potěry a potěry s podlahovým topením, s keramickými obklady, přírodním kamenem nebo jinými obkladovými materiály.

Systém je založen na polystyrenové potěrové desce s výlisky Schlüter-BEKOTEC-EN, která se pokládá přímo na nosný podklad nebo na běžnou tepelnou a/nebo zvukovou izolaci. Z rozměrů nopkové desky Schlüter-BEKOTEC-EN vyplývá minimální tloušťka vrstvy potěru 32 mm mezi výlisky a 8 mm nad nimi. Odstupy mezi výlisky jsou uspořádány tak, aby mohlo být do rastru 75 mm upnuto systémové topné potrubí o průměru 16 mm pro vytvoření topného potěru.

Podlahové vytápění lze snadno regulovat a optimálně provozovat při nízkých teplotách na přívodním potrubí, protože je nutné ohřívat nebo ochlazovat pouze poměrně malou hmotu potěru (při krytí 8 mm cca 57 kg/m² ≙ 28,5 l/m²).

Smršťování, ke kterému dochází během vytvrzování potěru, se modulárně odbourá v rastru výlisků. Napětí ze smršťovací deformace tak nemohou působit na celou plochu. Proto není nutné vytvářet jalové a dilatační spáry. Jakmile je cementový potěr pochozí, lze přilepit separační rohož Schlüter-DITRA (alternativně Schlüter-DITRA-DRAIN 4 nebo Schlüter-DITRA-HEAT) (síranovápenatý potěr ≤ 2 CM-%). Přímo na ni se pokládá keramická dlažba nebo desky z přírodního kamene do tenké vrstvy lepidla. V dlažbě je nutno v potřebných rozestupech vytvořit dilatační spáry použitím Schlüter-DILEX.

Obkladové materiály, které nejsou náchylné k praskání, jako jsou parkety nebo koberce, se pokládají přímo na potěr po dosažení zbytkové vlhkosti specifické pro materiál.

Technické údaje

  1. Velikost výlisků: 65 mm Průměr
    Rastr pro topné trubky: 75 mm
    Systémové topné trubky: ø 16 mm
    Výlisky jsou opatřeny zářezem, takže topné trubky jsou bezpečně uchyceny bez svorek.
  2. Spojení: Desky s výlisky jsou vzájemně uchyceny na pero a drážku s přídavným čepem.
    Desky s výlisky BEKOTEC mohou být pokládány i kratší stranou k delší straně. Díky tomu je možné minimalizovat průřez při pokládce desek.
  3. Velikost desky (užitečný rozměr):
    75,5 x 106 cm = 0,80 m2.
    Výška desky: 44 mm
  4. Balení: 20 kusů / karton = 16 m²
    Velikost kartonu je cca 120 x 80 x 60 cm.
  5. Rohy kartonu jsou vyztuženy
  • Prohlášení o záruce:
    Při dodržení montážních pokynů a používání krytiny v souladu s jejím určením poskytuje společnost Schlüter-Systems pětiletou záruku na funkčnost a bezporuchovost konstrukce krytiny.

  • Krytina bez trhlin:
    Systém BEKOTEC je navržen tak, že pnutí v potěru jsou modulárně odbourávána v rastru výlisků. Odpadá vkládání konstrukční výztuže.

  • Konstrukce bez vyboulení:
    Konstrukce dlažby vyrobená podle systému BEKOTEC je v provozním stavu bez vnitřních pnutí, takže je prakticky vyloučen výskyt vyboulení povrchu. To platí zejména pro namáhání při změnách teploty, např. u vyhřívaných potěrů.

  • Potěr bez dilatačních spár:
    Dilatační spáry v potěru odpadají, protože potěr v systému Schlüter-BEKOTEC-DRAIN odbourává vzniklá pnutí rovnoměrně v celé ploše.

  • Dilatační spáry v rastru spár dlažby nebo deskových obkladů:
    V systému BEKOTEC lze v průběhu pokládky dlažby nebo desek přizpůsobit umístění dilatačních spár zvolenému rastru spár dlažby, protože není nutné přenášet dělící spáry z potěru do podlahové krytiny. Je třeba dodržet pouze obecná pravidla pro dimenzování polí krytiny.

  • Krátká doba montáže:
    Na potěr vyrobený podle systému BEKOTEC je možné ihned po dokončení s pomocí separační rohože položit keramickou dlažbu, přírodní nebo umělý kámen. Při instalaci podlahového vytápění je možné topit již sedm dní po dokončení podlahové krytiny.

  • Nízká konstrukční výška:
    Při použití systému BEKOTEC se ušetří až 37 mm stavební výšky ve srovnání s vyhřívaným potěrem podle DIN 18 560-2.

  • Nižší spotřeba materiálu:
    Při 8 mm krycí vrstvě potěru je spotřeba pouze cca 57 kg/m² ≙ 28,5 l /m² hmoty potěru. Výhoda, která se projeví ve výpočtu statiky.

  • Rychle reagující podlahové vytápění:
    Konstrukce krytiny provedená podle systému BEKOTEC v kombinaci s podlahovým vytápěním reaguje ve srovnání s běžnými vyhřívanými potěry rychleji na změny teplot, protože je nutné ohřívat nebo ochlazovat podstatně nižší hmotu. Podlahové vytápění lze proto provozovat v nízkoteplotním režimu a šetřit tak energii.

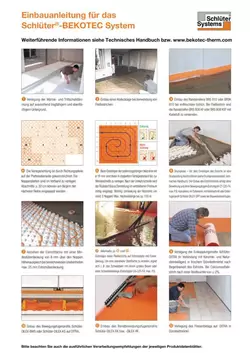

  1. Schlüter-BEKOTEC-EN se pokládá na dostatečně únosný a rovný podklad. Větší nerovnosti je třeba předem vyrovnat potěrem nebo vhodným spojovacím násypem. S ohledem na požadavky na zvukovou a/nebo tepelnou izolaci je třeba v případě potřeby položit na podklad další vhodnou izolaci a v případě potřeby ji překrýt separační vrstvou z PE. Pokud jsou na nosném podkladu položeny kabely nebo potrubí, musí být nad vyrovnávací vrstvou po celé ploše umístěna izolace proti kročejovému hluku v souladu s normou DIN 18560-2.
    Při výběru vhodné izolace je nutné zohlednit maximální stlačitelnost CP3 (≤ 3 mm). Pokud konstrukční výšky nejsou dostatečné pro provedení izolace proti kročejovému hluku z polystyrenu nebo minerálních vláken, lze výrazného zlepšení dosáhnout použitím systému Schlüter-BEKOTEC-BTS o tloušťce pouhých 5 mm.

  2. Okraje krytiny u stěn nebo zařizovacích předmětů je třeba oddělit 8 mm silnou obvodovou páskou Schlüter-BEKOTEC-BRS 810. Do obvodové pásky integrovaná fóliová patka musí ležet mezi podkladem (popř. na horní izolační vrstvě) a deskou s výlisky.
    Při použití litých potěrů se používá obvodová páska Schlüter-BEKOTEC-BRS 808KF s lepicí patkou. Obvodová páska se na stěnu nalepí pomocí rubového lepicího pásu. Umístěním potěrové desky s výlisky na samolepicí pěnovou patku se zabrání jejímu ujíždění.

  3. Desky s výlisky BEKOTEC-EN musí být v oblasti okrajů přesně přiříznuty. Hladká vyrovnávací deska Schlüter-BEKOTEC-ENR 1520P zjednodušuje proces řezání a šetří materiál. Desky BEKOTEC jsou pro vzájemné propojení vybaveny perem a drážkou a přídavným čepovým spojením.

  4. Pro provedení podlahového vytápění BEKOTEC-THERM lze topné trubky systému o průměru 16 mm upnout mezi zkosené výlisky. Rozteč potrubí je třeba zvolit podle požadovaného topného výkonu na základě diagramů topných výkonů Schlüter-BEKOTEC.

  5. Při pokládce potěru se do desky s výlisky ukládá čerstvý cementový potěr kvality CT-C25-F4, max. F5 nebo potěr na bázi síranu vápenatého CA-C25-F4, max. F5 s minimálním krytím potěru 8 mm (doporučeno kamenivo 0-4 mm). Pro výškové vyrovnání lze tloušťku vrstvy částečně zvýšit na maximálně 25 mm. Lze rovněž použít vhodné lité potěry CAF/CTF s odpovídající specifikací. Je přitom nutné vzít v úvahu systémy schválené pro toto použití. Výjimkou je deska s výlisky EN 2520 P, kde se smí používat pouze zavlhlé potěry.
    Upozornění: Odchylné vlastnosti potěru je nutné předem konzultovat s techniky prodejního oddělení.
    Má-li být zabráněno přenosu kročejového hluku mezi dvěma prostory, musí být potěr oddělen dilatačním profilem DILEX-DFP.

  6. Bezprostředně po dosažení počáteční pevnosti, která umožňuje chůzi po cementovém potěru, se separační rohož DITRA (alternativně: DITRA-DRAIN 4 nebo DITRA-HEAT) přilepí podle pokynů pro zpracování uvedených v technickém listu výrobku 6.1 (alternativně: 6.2 nebo 6.4). Na potěry ze síranu vápenatého se separační rohoží lze nalepit dlažbu, jakmile je dosaženo zbytkové vlhkosti ≤ 2 % CM.

  7. Keramickou krytinu a krytinu z přírodního nebo umělého kamene lze poté položit přímo na separační rohož do tenké vrstvy lepidla. Krytina musí být nad separační rohoží rozdělena na části dilatačními spárami v souladu s platnými pravidly. K vytvoření dilatačních spár použijte dilatační profily DILEX-BWB, -BWS, -KS nebo -AKWS (viz informace o výrobku 4.6 - 4.8 a 4.18).

  8. Rohový dilatační profil DILEX-EK nebo -RF (viz informace o výrobku 4.14) musí být instalován jako pružná okrajová spára v oblasti přechodu mezi podlahou a stěnou. Přesah obvodové pásky BEKOTEC-BRS musí být předem odříznut.

  9. Při použití keramické klima podlahy BEKOTEC-THERM jako podlahového vytápění lze hotovou podlahovou konstrukci vyhřát již po sedmi dnech. Počínaje 25 °C se přitom teplota na přívodu zvyšuje denně o maximálně 5 °C do dosažení požadované užitné teploty.

  10. Obkladové materiály, které nejsou náchylné k praskání (např. parkety, koberce nebo obklady z umělé hmoty), se pokládají bez separační rohože přímo na potěr BEKOTEC. Při tom je třeba výšku potěru přizpůsobit tloušťce příslušného materiálu. Poznámka: Kromě dodržení příslušných platných pokynů pro zpracování je nutné dbát i na povolenou zbytkovou vlhkost potěru pro zvolený obkladový materiál.
    Podrobné pokyny pro zpracování nekeramických krytin získáte v technickém manuálu Schlüter-BEKOTEC-THERM nebo u technických pracovníků prodejního oddělení.

Schlüter-BEKOTEC-EN 2520P je vyroben z polystyrenu EPS 033 DEO (PS 30) a je vhodný zejména pro použití s konvenčně pokládanými potěry na bázi cementu nebo síranu vápenatého. Schlüter-BEKOTEC-EN 1520PF je vyroben z polystyrenu EPS 033 DEO (PS 25) a je na vrchní straně potažen fólií. Hodí se především pro litý potěr.

Schlüter-BEKOTEC-EN jsou odolné proti hnilobě a nevyžadují zvláštní péči nebo údržbu. Před pokládkou potěru a během ní musí být polystyrenová deska s výlisky chráněna před poškozením mechanickými vlivy vhodnými opatřeními, např. položením prken.
