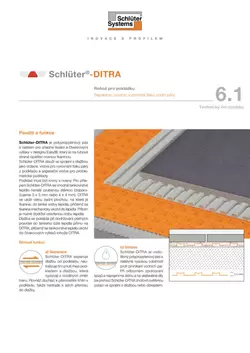

Schlüter-DITRA je polypropylénový pás s rastrem pro snadné řezání a čtvercovými prohlubněmi v designu Easyfill, který je na rubové straně opatřen nosnou střiží.

Rohože Schlüter-DITRA slouží ve spojení s dlažbou jako izolace, vrstva pro vyrovnání tlaku páry z podkladu a separační vrstva pro problematické podklady.

Podklad musí být rovný a nosný. Při lepení rohože Schlüter-DITRA se vhodné tenkovrstvé lepidlo nanáší ozubenou stěrkou (doporučujeme 3 × 3 mm nebo 4 × 4 mm). Rohož DITRA se uloží celou zadní plochou, na které je tkanina, do tenké vrstvy lepidla, přičemž se tkanina mechanicky ukotví do lepidla. Přitom je nutné dodržet otevřenou dobu lepidla.

Dlažba se pokládá při dodržování platných norem do tenkého lože lepidla přímo na rohož DITRA, přičemž se tenkovrstvé lepidlo ukotví do čtvercových prohlubní rohože DITRA.

Shrnutí funkcí

a) Separace

DITRA-HEAT-PS separuje dlažbu od podkladu, neutralizuje tím pnutí mezi podkladem a dlažbou, která jsou důsledkem rozdílných změn tvaru. Rovněž dochází k přemostění trhlin v podkladu, takže nedojde k jejich přenosu do dlažby.

b) Izolace

DITRA je vodotěsný polypropylenový pás s relativně vysokou odolností proti pronikání vodních par. Při správném zpracování spojů a napojení na stěnu a na vestavěné díly lze pomocí rohoží Schlüter-DITRA zhotovit osvědčenou izolaci ve spojení s dlažbou nebo obkladem.

Rohože Schlüter-DITRA lze použít v souladu s normami pro izolace DIN 18531-5 a 18534 platnými v Německu. Třída vlhkostního zatížení: W0-I až W3-I. Dále má rohož DITRA všeobecné stavebně technické osvědčení (abP).

Izolační systém DITRA má evropské technické schválení (ETA = European Technical Assessment) podle normy EAD 030436-00-0503, osvědčení pro německý trh (abP) a je opatřen symbolem CE. Pás Schlüter-DITRA lze použít v souladu s normami pro izolace DIN 18531-5 a 18534 platnými v Německu.
Třída vlhkostního zatížení: W0-I až W3-I*.

* S osvědčením abP a/nebo v souladu s ETA dle EAD 030436-00-0503.

Další informace o použití a instalaci získáte v technickém oddělení prodeje.

Pás DITRA má evropské technické schválení (ETA = European Technical Assessment) podle normy 03043600-0503 a je opatřen značkou CE.

V oblastech, ve kterých se musí pracovat se zachováním shody s CE nebo dle abP (všeobecné stavebně technické osvědčení), je nutno používat pouze systémově odzkoušená tenkovrstvá lepidla. Tenkovrstvá lepidla a příslušná osvědčení si lze vyžádat na adrese uvedené v tomto technickém listu.
Izolační systém DITRA tak chrání nosnou konstrukci před poškozením pronikající vlhkostí nebo agresivními látkami.

c) Vyrovnání tlaku páry

Při působení vlhkosti z podkladu umožňuje Schlüter-DITRA vyrovnání tlaku páry pomocí otevřených vzduchových kanálků na rubové straně.

d) Rozložení zatížení (přenos zatížení)

Dlaždice na podlaze položené s rohoží DITRA by měly mít velikost minimálně 5 × 5 cm a tloušťku minimálně 5,5 mm. Čtvercové prohlubně v rohoži Schlüter-DITRA vyplněné tenkovrstvým lepidlem přenášejí působící mechanické namáhání dlažby přímo do podkladu. Dlažba položená na rohož DITRA je tedy adekvátně zatížitelná. V případě většího zatížení (např. v komerční sféře) a v případě očekávaného vysokého bodového zatížení (např. koncertní křídlo, vysokozdvižný vozík, regálové systémy) musí dlažba vykazovat dostatečnou tloušťku a odolnost vůči tlaku pro příslušný způsob použití. Je nutné dodržet pokyny a tloušťku dlažby podle technického listu ZDB „Keramické dlažby určené pro vysoké zatížení“ platného v Německu.

V oblastech s vysokým zatížením musí dlažba přilnout celou svou plochou k podkladu. U keramických dlažeb je nutno zabránit úderům tvrdými předměty.

e) Přilnavost

Rohož Schlüter-DITRA zajišťuje díky ukotvení nosné střiže v tenké vrstvě lepidla na podkladu a mechanickému ukotvení tenké vrstvy lepidla ve čtvercových prohlubních spolehlivou adhezi mezi podkladem a dlažbou. Rohože DITRA tak lze použít na podlahy i stěny. U obkladů lze v případě potřeby navíc použít ukotvení na hmoždinky.

1. Podklad musí být zbaven nepřilnavých částic, musí být nosný a rovný. Před pokládkou DITRA se provede eventuální vyrovnání podkladu.
2. Výběr lepidla pro práci s DITRA se řídí druhem podkladu. Lepidlo musí přilnout k podkladu a mechanicky se spojit s nosnou střiží DITRA. U většiny podkladů lze použít hydraulicky tuhnoucí tenkovrstvé lepidlo. Je výhodné připravit tenkovrstvé lepidlo v tekuté konzistenci. Je nutné případně prověřit vzájemnou kompatibilitu materiálů.
3. Tenkovrstvé lepidlo se na podklad nanáší ozubenou stěrkou (doporučuje se 3 × 3 mm nebo 4 × 4 mm, spotřeba lepidla činí cca 1,5 kg/m²).
4. Pásy DITRA předem nařezané na míru se položí celou plochou nosné střiže do předem naneseného lepidla a okamžitě se hladítkem nebo válečkem přitlačí jedním směrem do lepidla. K tomuto účelu se výtečně hodí vibrační bruska. Musí být dodržena otevřená doba lepidla. Je účelné již při pokládce rohože DITRA přesně vyrovnat a lehkým tahem napínat.

   Rastr pro snadné řezání podstatně redukuje vratné síly rohože.

   Je výhodné mít při práci pomocníka. Jednotlivé pásy se pokládají k sobě na sraz.

   Upozornění: Pokud se rohož Schlüter-DITRA používá navíc jako separace a izolace, musí být srazy a spoje zpracovány příslušnými systémovými komponentami. Dodržte při tom pokyny pro izolaci.

   Totéž platí při použití rohože Schlüter-DITRA na čerstvých podkladech ve spojení s povrchy citlivými na zbarvení.

5. Aby se zabránilo poškození položené rohože DITRA nebo jejímu uvolnění od podkladu, doporučujeme položit prkna na ochranu před nadměrným mechanickým namáháním (především v místech, používaných pro přepravu materiálu). Při pokládce rohoží DITRA venku mohou být potřebná zvláštní opatření, např. při přímém slunečním svitu nebo při dešti. Eventuální voda nashromážděná v nopkových prohlubních rohože musí být odstraněna před nanesením tenké vrstvy lepidla.
6. Bezprostředně po nalepení rohože DITRA lze pokládat dlažbu do tenkovrstvého lepidla splňujícího nároky zvoleného obkladu. Hloubka ozubu stěrky musí odpovídat formátu dlaždice. Je nutné dodržet otevřenou dobu lepidla pro tenkovrstvé lepení. Dlaždice se pokládají do lepidla co největší plochou. Zvláště u mechanicky silně namáhaných dlažeb a ve venkovních oblastech je třeba dbát na celoplošnou pokládku podle odborných pravidel.

   Poznámka: V jednom pracovním kroku lze hladkou stranou ozubené stěrky vyplnit čtvercové prohlubně (potřeba malty cca 2,0 kg/m2) a pomocí vhodného ozubení zářezu přímo stáhnout tenkovrstvé lepidlo. Alternativně může být účelné podle velikosti formátu nebo podle podmínek na staveništi vyplnit prohlubně nejdříve lepidlem určeným pro pokládku dlažby. Po dosažení pochozí pevnosti stěrkovaného povrchu je možné okamžitě začít s pokládkou dlažby. Je nutné dbát na to, aby byl podklad před pokládkou bez prachu, musí se vysát nebo v případě nutnosti opatřit penetrací.

   Je nutné případně prověřit vzájemnou kompatibilitu materiálů. Při použití podlahových krytin s délkou strany ≥ 30 cm doporučujeme pro rychlejší získání pevnosti a schnutí malty rychle tuhnoucí lepidlo na dlaždice s krystalickou vazbou vody.

7. U dilatačních spár, jako jsou spáry v ploše, obvodové a napojovací spáry, je nutné dodržovat příslušné pokyny uvedené v tomto technickém listu a běžná technická pravidla.

Izolace rohoží Schlüter-DITRA

Po pečlivém utěsnění spojů rohoží a napojení na zabudované a přilehlé stavební díly lze DITRA použít jako odzkoušenou izolaci v těsném spojení s dlažbou. Rohože DITRA lze použít v souladu s normami pro izolace DIN 18531-5 a 18534 platnými v Německu. Třída vlhkostního zatížení: W0-I až W3-I. Dále má DITRA všeobecné stavebně technické osvědčení (abP).

V oblastech, které mají být provedeny dle abP (stavebně technické osvědčení) je nutno používat pouze systémově odzkoušená lepidla pro tenkovrstvé lepení. Tenkovrstvá lepidla a příslušná osvědčení si můžete vyžádat na adrese uvedené v tomto technickém listu. Pro izolaci třídy B „Plavecké bazény“ doporučujeme naši izolaci Schlüter-KERDI (viz technický list 8.1 Schlüter-KERDI).

Rohož DITRA tak chrání podklad před poškozením pronikající vlhkostí a agresivními látkami. Při spojování rohoží se oblasti spojů přestěrkují těsnicím lepidlem KERDI-COLL-L a celoplošně se přelepí páskou Schlüter-KERDI-KEBA o min. šířce 12,5 cm.

Pro izolaci napojení podlaha/stěna se páska KERDI-KEBA na podlaze nalepí na rohož DITRA a v oblasti stěn přímo na podklad v příslušné šíři.

Překryv těsnících pásů by měl být minimálně 5 cm.

Páskou KERDI-KEBA lze rovněž vytvořit napojení na pevně vestavěné prvky, jako jsou např. prvky dveří, oken a ukončovací profily pro balkony z kovu, dřeva a umělých hmot. V takovém případě se nejdříve nanese lepidlo Schlüter-KERDI-FIX na lepenou plochu vestavěných prvků.

Zbývající šíře se celoplošně přelepí těsnicím lepidlem KERDI-COLL-L na rohož DITRA.

Vhodnost lepidla KERDI-FIX pro daný materiál se musí ověřit.

Na existujících dilatačních spárách nebo objektových spárách je nutné rohož DITRA přerušit a na srazech přelepit páskou KERDI-FLEX.

KERDI-FLEX se používá rovněž na flexibilní zakončení okrajů. Alternativně lze rovněž použít i pásku KERDI-KEBA, pokud se vytvoří vhodná smyčka.

Upozornění k odvodnění podlahových ploch

Schlüter-KERDI-DRAIN a Schlüter-KERDI-LINE tvoří speciální odvodňovací systém vhodný pro připojení na kontaktní izolace. Rohož DITRA lze rychle a spolehlivě připojit s použitím manžety KERDI.

Podklady pro rohož Schlüter-DITRA

U podkladů, na které se má pokládat rohož DITRA, musí být zásadně provedena kontrola jejich vhodnosti, např. rovinnosti, nosnosti, čistoty, kompatibility materiálů atd. Části povrchu, které zabraňují přilnutí, je nutné odstranit. Vyrovnání nerovností, resp. vyrovnání výšky a spádu je nutné provést před pokládkou rohože DITRA.

Beton

Beton podléhá pomalým změnám tvaru z důvodu smršťování. U betonu a předpjatého betonu může navíc docházet k pnutí z důvodu průhybu. Použitím rohože DITRA dojde k absorpci vzniklých pnutí mezi betonem a dlažbou (v oblasti podlahy a stěn), takže pokládka dlažby může následovat bezprostředně po dosažení potřebné stálosti betonu.

Cementové potěry

Cementové potěry musí být dle platných pravidel před pokládkou dlažby staré minimálně 28 dní a musí mít obsah vlhkosti menší než 2 CM-%. Především plovoucí a vyhřívané potěry však inklinují i později ke změně tvaru a tvorbě trhlin, např. kvůli zatížení a teplotním změnám.

Při použití rohože DITRA lze dlažbu položit na čerstvý cementový potěr, jakmile je pochozí.

Pokud se trhliny a deformace potěru vyskytnou později, DITRA je neutralizuje a nepřenášejí se do obkladu.

Potěry se síranem vápenatým

Potěr se síranem vápenatým (anhydritový potěr) smí při pokládce dlažby dle platných pravidel mít zbytkovou vlhkost do max. výše 0,5 CM-%. Díky použití rohože DITRA lze dlažbu pokládat již při zbytkové vlhkosti nižší než 2 CM-%.

Pokud je to nutné, připravte povrch potěru dle odborných pravidel a údajů výrobců (zbroušení, penetrace). Rohož DITRA lze lepit hydraulicky tuhnoucím nebo jiným vhodným tenkovrstvým lepidlem. Rohož DITRA chrání potěr před pronikáním vlhkosti do povrchu. Potěry se síranem vápenatým jsou citlivé na vlhkost, takže je nutné chránit potěr před dalším provlhnutím, např. vlhkostí z podkladu.

Vyhřívané potěry

Rohož DITRA lze dle výše uvedených pokynů použít i na vyhřívaných potěrech (cement, síran vápenatý). Při použití rohože DITRA lze podlahovou konstrukci vyhřívat již 7 dní po dokončení. Počínaje 25 °C se při tom teplota na přívodu zvyšuje denně maximálně o 5 °C do dosažení potřebné užitné teploty max. 40 °C. Vzduchové kanálky vytvořené pomocí rohože DITRA způsobí rychlý a rovnoměrný rozvod tepla pod dlažbou.

Upozornění:

U podlahového topení odkazujeme na náš systém keramické klimapodlahy Schlüter BEKOTEC-THERM.

Rohož DITRA se hodí i jako separace pro elektrické podlahové vytápění z tenkých topných rohoží. Rohož DITRA při tom lze umístit pod topnou rohož nebo na ni. Lepší separační funkce je však dosaženo při pokládce na topnou rohož.

Pro elektrické vytápění podlahy/stěn byla vyvinuta speciální separační rohož Schlüter-DITRA-HEAT pro uchycení systémových topných kabelů (viz technický list výrobku 6.4).

Suchý potěr

Po odborné pokládce prvků suchého potěru dle údajů výrobce lze při použití rohoží DITRA zvolit libovolně veliký maximální formát dlažby.

Zdivo / smíšené podklady

Zdiva z cihel, vápenopískových cihel, cihel na bázi cementu, plynobetonu nebo podobně jsou zásadně vhodná jako podklad pro DITRA. Nerovnosti se musí předem vyrovnat. Především při sanacích, přestavbách a přístavbách jsou podklady většinou z různých materiálů (smíšené zdivo), které mají na styku ploch sklon k tvoření trhlin z důvodu svých rozdílných deformací. Díky rohožím DITRA se vznikající pnutí a trhliny nepřenáší do obkladu.

Sádrová omítka / sádrovec

Sádrové podklady by měly být po prověření podle uznávaných pravidel suché, povrch je případně nutné opatřit penetračním nátěrem. Pás DITRA lze lepit hydraulicky tuhnoucím nebo jiným vhodným tenkovrstvým lepidlem.

Balkony/terasy

Rohož DITRA neutralizuje jako separační rohož pnutí mezi podkladem a keramickým obkladem, které vzniká častými a výraznými změnami teploty na balkonech. Kromě toho může rohož DITRA u konzolových balkonů a u teras na rostlém terénu, které jsou zatíženy výlučně pohybem osob, převzít funkci jediné izolace ve spojení s dlažbou (dodržujte pokyny pro izolaci). Podklad (beton, potěr) musí mít dostatečný spád.

Pokud je starý obklad dostatečně nosný a má potřebný spád, lze při rekonstrukcích použít stávající obklad přímo jako podklad. Jinak před lepením rohože DITRA odstraňte nedostatečně soudržné plochy a vadná místa nebo chybějící spád vyrovnejte vhodnou hotovou maltovou směsí.

U dlažby s délkou hrany ≥ 30 × 30 cm doporučujeme drenáž Schlüter-DITRA-DRAIN (viz také technický list výrobku 6.2).

Střešní terasy

Střešní terasy nad obytnými/užitkovými a jinými místnostmi a nad zastřešenými plochami je nejdříve nutné provést jako ploché střechy dle platných technických norem pro střešní konstrukce.

V případě tepelně izolovaných obytných a užitkových místností (i místností s očekávaným teplotním rozdílem vůči venkovnímu prostoru) je nutné použít parotěsnou zábranu a horní izolaci, aby byla konstrukce v souladu s normou. Je nutné dodržet eventuálně odlišné národní normy a/nebo platné katalogové listy. Nad horní izolací musí být položena drenáž (Schlüter-TROBA nebo Schlüter-TROBA-PLUS). Na ni se nanese potěr jako roznášecí vrstva. Na povrch potěru se nalepí rohož DITRA pro separaci obkladu a ochranu potěru před vlhkostí. DITRA jako separační rohož neutralizuje pnutí mezi podkladem a keramickým obkladem, které vzniká častými a výraznými změnami teploty na terasách.

U dlažby s délkou hrany ≥ 30 × 30 cm doporučujeme drenáž DITRA-DRAIN (viz také technický list výrobku 6.2).

Obklady z plastu a povrchové úpravy

Povrchy musí být zásadně nosné, musí mít takový charakter, resp. musí být připraveny tak, aby na nich drželo vhodné lepidlo, do kterého lze ukotvit nosnou střiž rohože DITRA. Kompatibilitu lepidla s podkladem a rohoží DITRA je nutné předem ověřit.

Dřevotřískové a lisované desky

Tyto materiály podléhají obzvláště výrazně změnám tvaru způsobeným vlivem vlhkosti (i silně kolísající vlhkosti vzduchu). Měli by se proto používat dřevotřískové nebo lisované desky impregnované proti vlhkosti. Desky lze v zásadě použít i jako podlahový nebo stěnový podklad v interiéru. Tloušťku desek zvolte tak, aby byly ve spojení s vhodnou nosnou konstrukcí dostatečně tvarově stálé. Upevnění je nutné zajistit sešroubováním v malých rozestupech. Spoje je nutné vytvořit na pero a drážku a slepit je. K okolním stavebním prvkům je nutné zachovat okrajové spáry cca 10 mm. Rohož DITRA neutralizuje vznikající pnutí směrem k dlažbě a zabraňuje navíc vnikání vlhkosti.

Dřevěné prkenné podlahy

V případě dostatečně nosných, sešroubovaných podlahových prken spojených na pero a drážku je přímá pokládka keramických obkladů obecně možná. Před pokládkou rohože DITRA by měl dřevěný podklad mít rovnovážnou vlhkost. Osvědčilo se zde však položení doplňkové vrstvy z dřevotřískových nebo lisovaných desek. Nerovné podlahy by se měly předem vhodným způsobem vyrovnat.

Potěry z litého asfaltu

Rohož DITRA umožňuje v interiéru pokládku keramických obkladů na nosných, normovaných nevytápěných potěrech z litého asfaltu. Povrchy musí být odpískované nebo jinak upravené tak, aby tenkovrstvé lepidlo pro přilepení DITRA dostatečně drželo.

Schlüter-DITRA je polypropylénová fólie se strukturou čtvercových prohlubní v designu Easyfill a rastrem pro snadné řezání. Na spodní straně je opatřena nosnou střiží. Tloušťka měřená přes strukturu žeber je cca 3,5 mm. Polypropylen není dlouhodobě stabilní proti UV záření, proto je při skladování nutné zabránit trvalému intenzivnímu působení slunečního záření.

Vlastnosti materiálu a oblast použití

Systém DITRA je odolný proti hnilobě, roztažitelný a překrývá praskliny. Navíc má vysokou odolnost vůči působení vodných roztoků, solí, kyselin a louhů, mnoha organických rozpouštědel, alkoholů a olejů.

S ohledem na očekávanou koncentraci, teplotu a dobu působení je nutné ověřit odolnost vůči specifickému namáhání pro daný objekt. Odolnost proti pronikání vodních par je relativně vysoká. Materiál je zdravotně nezávadný.

Rohož DITRA se používá v řadě rozdílných oblastí. V případě chemického nebo mechanického namáhání je nutné vyjasnit použitelnost pro daný případ. Informace na této stránce mohou poskytnout pouze obecná upozornění.

V závislosti na použitém systému mohou krytiny položené na rohože DITRA při chůzi v tvrdé obuvi nebo při zaklepání tvrdým předmětem vydávat určitý dutý zvuk.
