Schlüter-KERDI-BOARD-WS  Umyvadlová sada pro stojánkové armatury

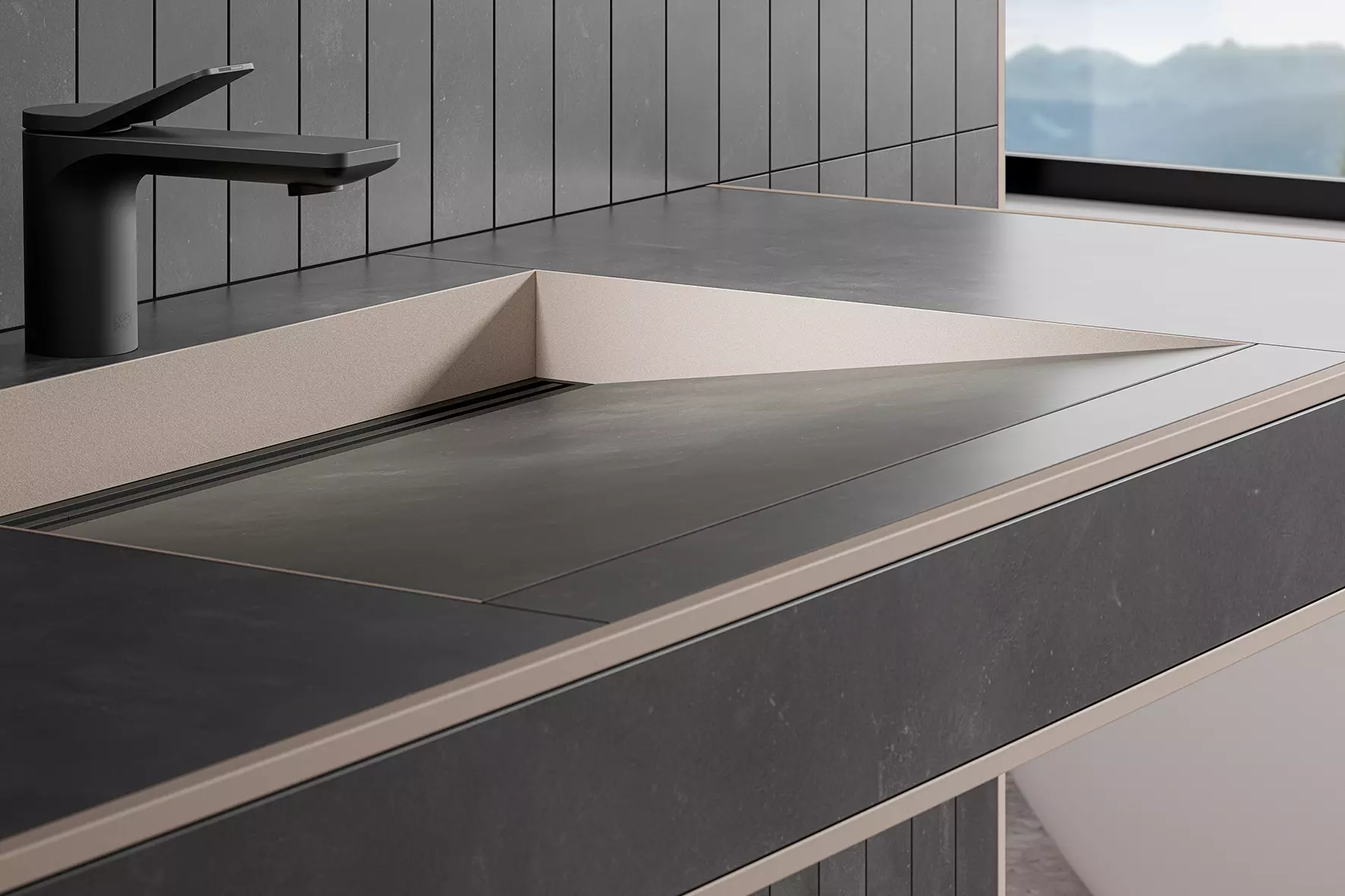

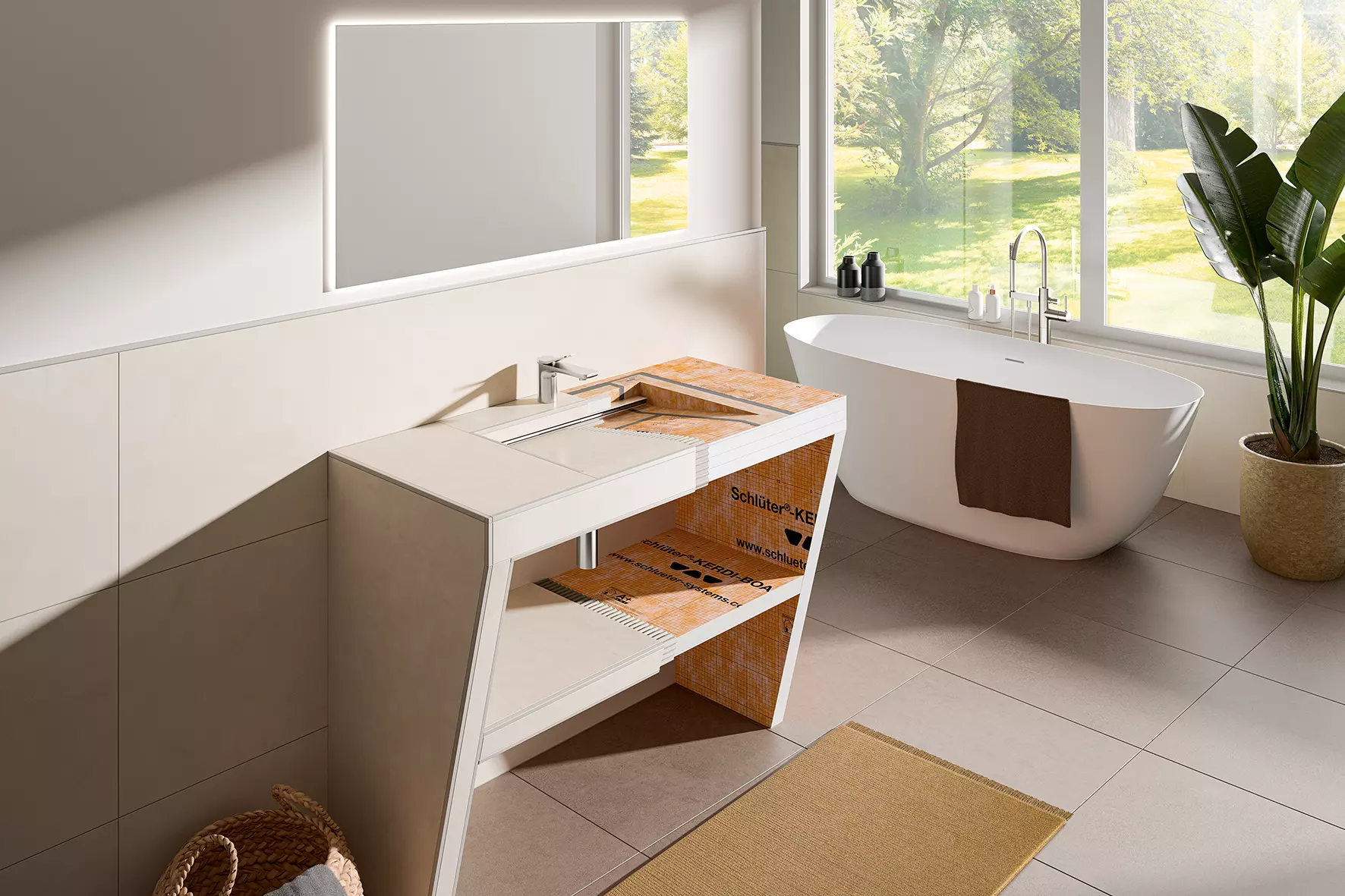

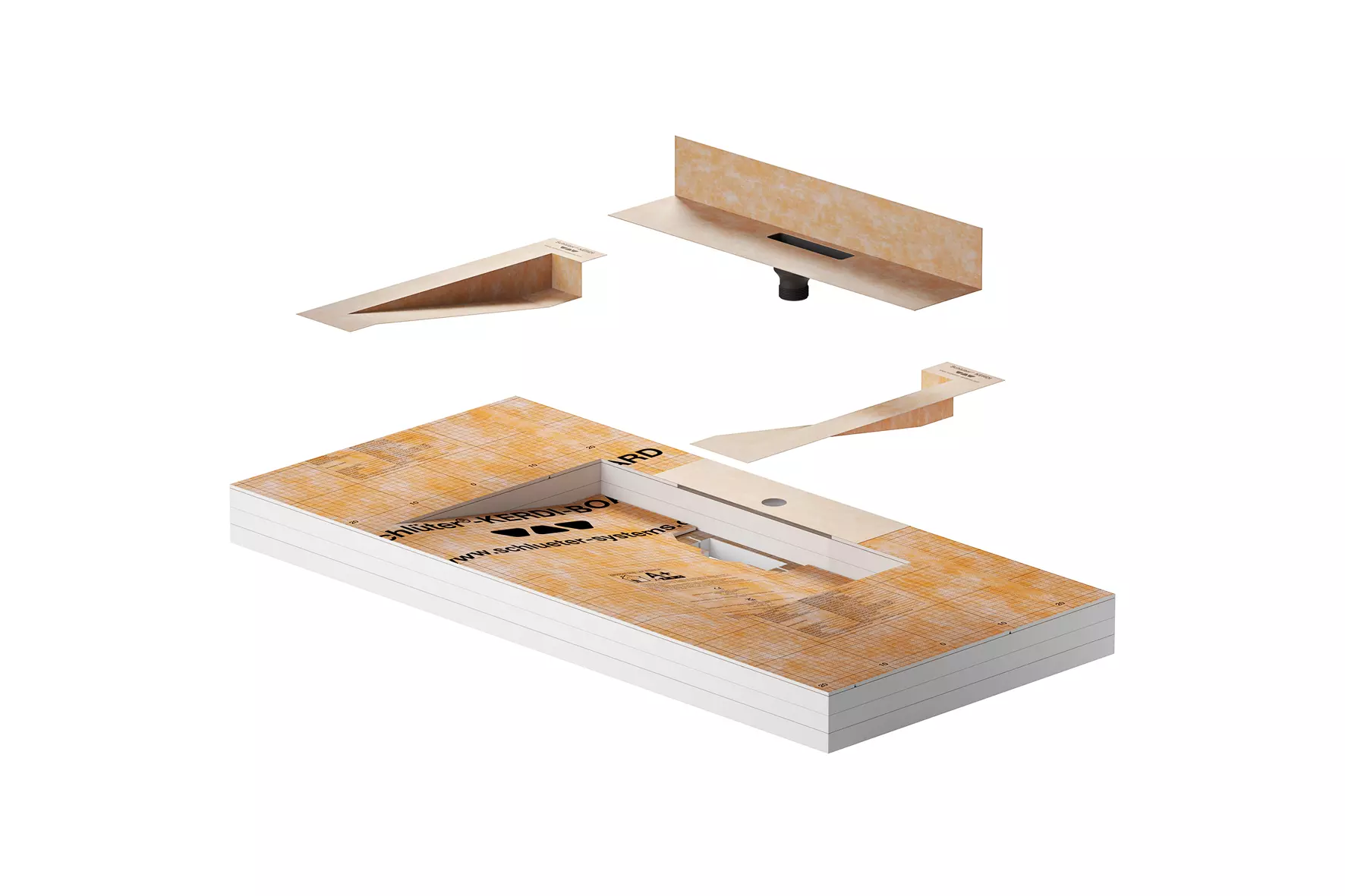

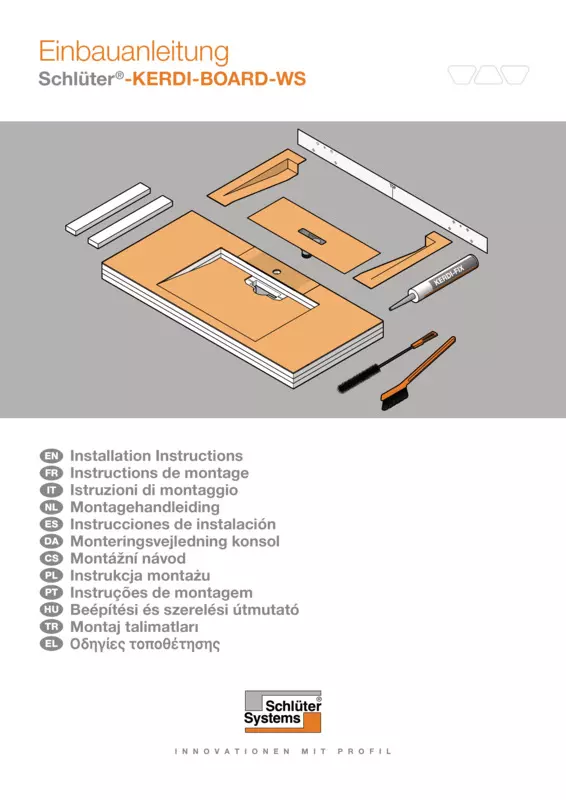

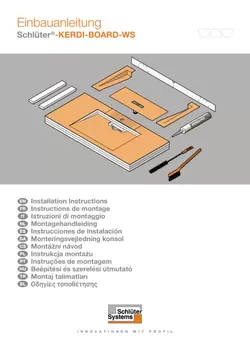

Schlüter-KERDI-BOARD-WS a WW jsou prefabrikované instalační prvky pro individuální úpravu umyvadel s odkládací plochou pro přívod vody z přívodní armatury pro montáž na stůl (Schlüter-KERDI-BOARD-WS) a pro přívod vody z přívodní armatury pro montáž na stěnu (Schlüter-KERDI-BOARD-WW). Jsou vyrobeny z multifunkčního podkladu pro pokládku obkladů a dlažeb Schlüter-KERDI-BOARD a lze s nimi přímo provádět pokládku obkladů umyvadla do tenké vrstvy lepidla. Lze je individuálně a snadno přizpůsobit místním podmínkám pomocí volitelně dodávaných stěnových konzolí KERDI-BOARD-AB nebo nejlépe v nikách, rozích stěn, resp. pomocí 50mm nožiček KERDI-BOARD. (Viz též příslušný technický list 12.1) Odtokový adaptér, který je součástí dodávky, s pevně integrovanou pružnou těsnicí manžetou KERDI a připojovacím závitem 1 ¼" umožňuje připojit běžně prodávané sifony. Ve spojení s prefabrikovanými rohovými tvarovkami KERDI-KERS, které jsou rovněž součástí dodávky, lze také zajistit bezpečné utěsnění k přiléhající stěně.

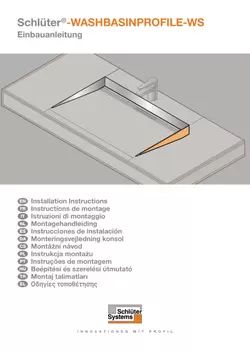

Schlüter-WASHBASINPROFILE jsou vícedílné výrobky pro volitelný obklad bočních stran umyvadla použitelné rovněž jako zakončovací profil pro čelní stranu verze umyvadla WS, které lze při obkládání umyvadla použít jako alternativu k obkladu.

Jako odtokové profily jsou v kombinaci s profily COVE a WAVE k dispozici dvě provedení z řady KERDI-LINE-VARIO. Podle potřeby je lze zkrátit a výškově nastavit a jsou dodávány z výroby se dvěma odpovídajícími koncovkami. (Viz též příslušný technický list 8.10.)

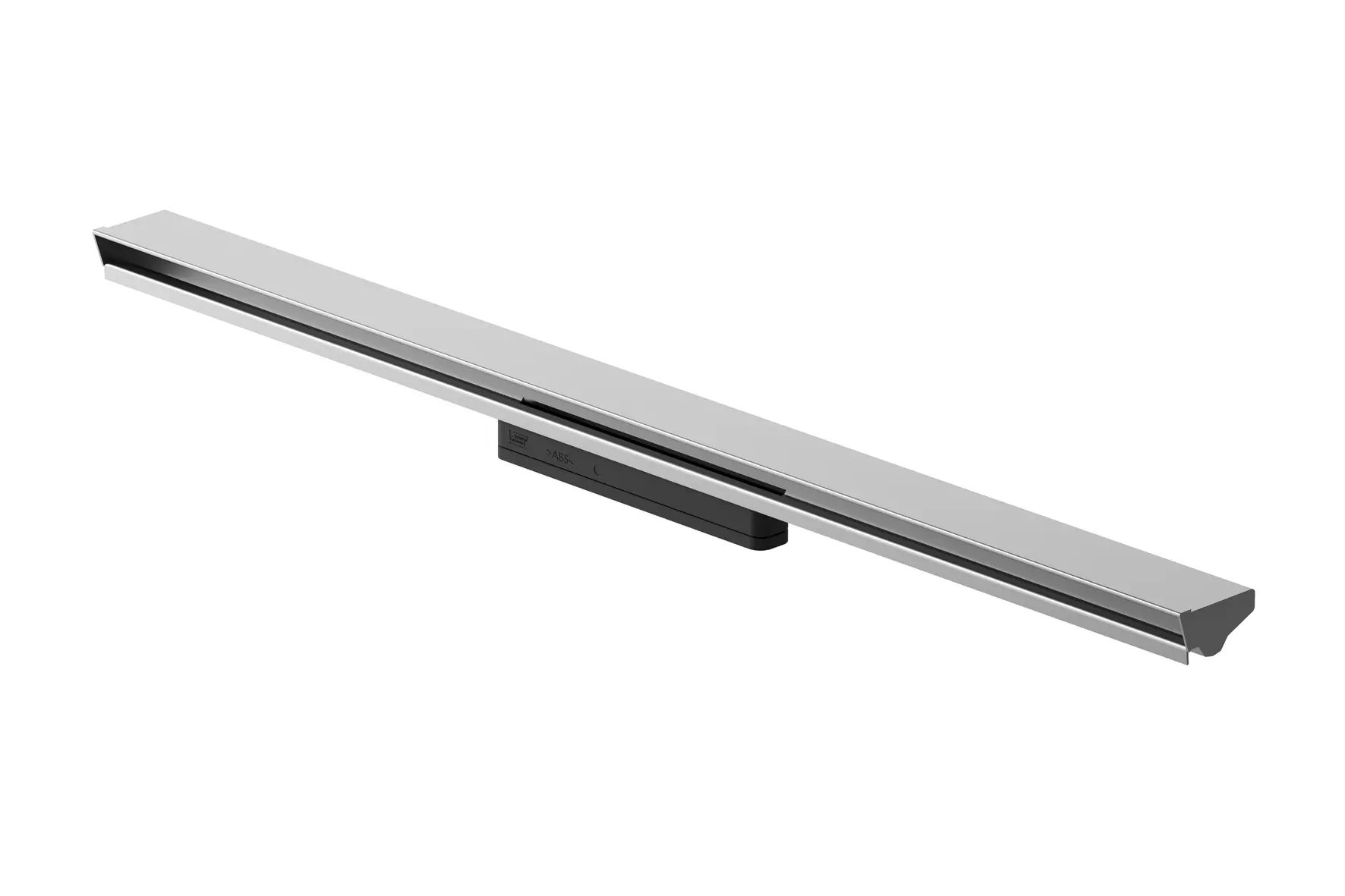

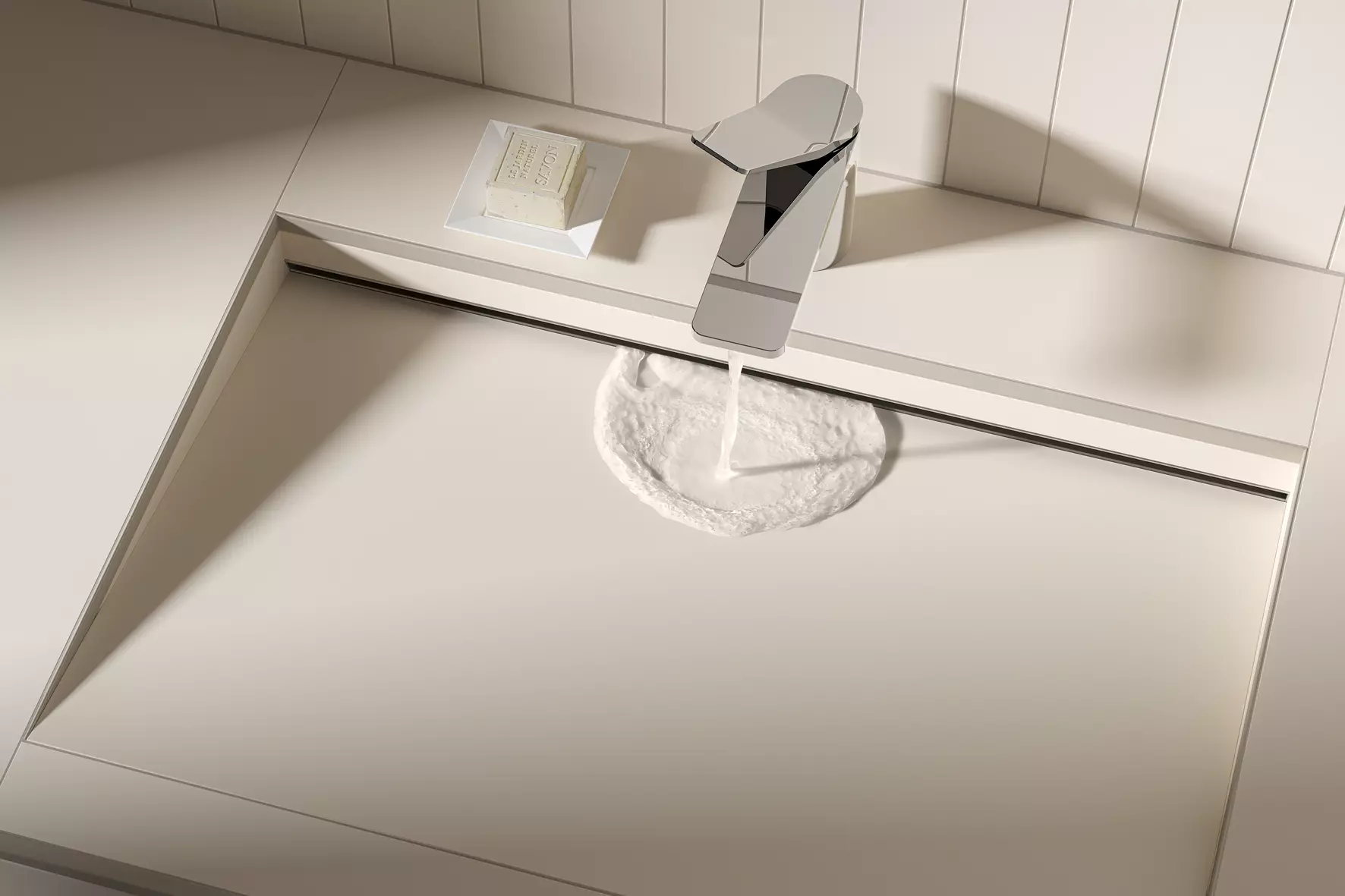

Designový profil Schlüter-KERDI-LINE-INCOVE poskytuje ve spojení s verzí umyvadla WS možnost vytvoření zajímavého odvodu vody stínovými spárami. Tento prefabrikovaný profil s navařenými koncovými krytkami lze použít až do tloušťky dlaždic 11 mm. U silnějších dlaždic lze profil variabilně zkrátit a lze jej opatřit přiloženými koncovými krytkami.

V případě potřeby nabízí systém LIPROTEC široký výběr profilů pro individuální osvětlení umyvadla.

KERDI-BOARD-WS – volně zavěšená instalace pomocí volitelně dodávaných stěnových konzolí:

Upozornění: Podklad pro upevnění musí být rovný, svislý a vhodný pro dostatečné roznesení zatížení.

1. Umyvadlo KERDI-BOARD-WS lze individuálně přizpůsobit místním podmínkám (v souladu s technickým listem).
2. Vyznačte pomocí dodané vrtací šablony vrtané otvory.
3. Naneste dostatečné množství montážního lepidla KERDI-FIX na zadní stranu umyvadla a nasuňte umyvadlo na konzoly, tak aby došlo k pevnému spojení se stěnou.
4. Izolace se provádí nalepením izolačních manžet KERDI-KERS, které jsou součástí sady, těsnicím lepidlem KERDI-COLL-L (není součástí dodávky).
5. Odtokový adaptér se navíc upevní v oblasti průchodky pomocí KERDI-FIX.

KERDI-BOARD-WS – volně stojící instalace na nožičky a pro montáž do niky:

1. Instalační výšku stanovte podle technického listu.
2. Umyvadlo KERDI-BOARD-WS lze individuálně přizpůsobit místním podmínkám. Pro volně stojící instalaci se používají dvě nožičky z desek KERDI-BOARD o tloušťce nejméně 50 mm, které lze umístit vlevo nebo vpravo mezi umyvadlo a jeho konec.
3. Není třeba brát ohled na sifon, protože odtokové hrdlo je v dostatečné vzdálenosti od stěny.
4. Montážní díly se vzájemně napevno slepí montážní lepidlem Schlüter-KERDI-FIX, které je součástí sady. Dodané výplňové díly se vkládají do dutin určených pro upevnění konzol.
5. Izolace se provádí za přidání izolačního lepidla Schlüter-KERDI-COLL-L (není obsaženo v balení). Odtokový adaptér se navíc upevní v oblasti průchodky pomocí KERDI-FIX.
6. V případě instalace do niky musí být zajištěna minimální podložka 20 mm po celé šířce umyvadla.
7. Před pokládkou dlaždic se doporučuje připravit dlaždice v oblasti armatury a diamantovou vrtací korunkou (není obsažena v balení) vyvrtat vhodný otvor.

Schlüter-WASHBASIN – příprava spádových klínů pro umyvadlo KERDI-BOARD-WS:

1. Nejdříve naneste vhodné lepidlo na obklady a dlažbu a v oblasti armatury přilepte dlaždice. Před pokládkou dlaždic se doporučuje připravit dlaždice v oblasti armatury a diamantovou vrtací korunkou (není obsažena v balení) vyvrtat vhodný otvor.
2. WASHBASIN-R nalepte do ještě vlhkého lepidla na obklady a dlažbu na čelní straně a vyrovnejte k horním dlaždicím.
3. Je nutné položit dlaždice na odkládací plochu a lehce přitlačit, aby bylo zajištěno dobré přilnutí.
4. Profily WASHBASIN je nutné zatlačit do ještě vlhkého lepidla na obklady a dlažbu na bočních plochách a pečlivě je vyrovnat tak, aby v rovné poloze.
5. Zajistěte, aby horní hrana profilu lícovala s povrchem horních dlaždic.
6. Zbývající plochy umyvadla je třeba opatřit obkladem.

Schlüter-KERDI-LINE-INCOVE – příprava profilu pro umyvadlo KERDI-BOARD-WS:

1. Usaďte odtokový profil INCOVE bez lepidla na obklady do finální polohy do výškového upevňovacího kroužku za účelem stanovení rozměrů pro podlahové dlaždice.
2. Pokud by měla zvolená dlaždice tloušťku > 11 mm, musí se profil adekvátně zkrátit a poté se musí namontovat přiložené koncové krytky.
3. Odtokový profil INCOVE se nasadí pomocí lepidla na obklady a dlažbu.
4. Dodané pruhy XPS se musí nalepit pomocí již nalepené oboustranné lepicí pásky na horní stranu profilu.
5. Podlahové dlaždice se musí připevnit vhodným lepidlem na obklady a dlažbu.
6. Zbývající plochy umyvadla je třeba opatřit obkladem.

Upozornění:

Odtokový profil Schlüter-INCOVE není kompatibilní se spádovými klíny Schlüter.

Při použití odtokových profilů COVE a WAVE je nutné se řídit doporučeními pro zpracování uvedenými v technickém listu 8.10.

Schlüter-KERDI-BOARD-WS a WW jsou sendvičové konstrukce a skládají se ze čtyř vrstev extrudované tuhé pěny XPS s tloušťkou desky 28 mm, 2× 25 mm a 5 mm (KERDI-BOARD-WW), resp. 28 mm, 27 mm, 25 mm a 5 mm (KERDI-BOARD-WS). Povrch desek o tloušťce 28 mm a 5 mm je z obou stran opatřen speciálním bezcementovým ztužujícím materiálem a střiží pro účinné kotvení do tenkovrstvého lepidla nebo stěrkových krycích materiálů a je potištěn rastrem pro řezání 10 x 10 mm. Desky jsou k sobě přilepeny napevno. Navíc je u KERDI-BOARD-WS pevně integrována zesilovací vrstva pro stabilizaci armatury.

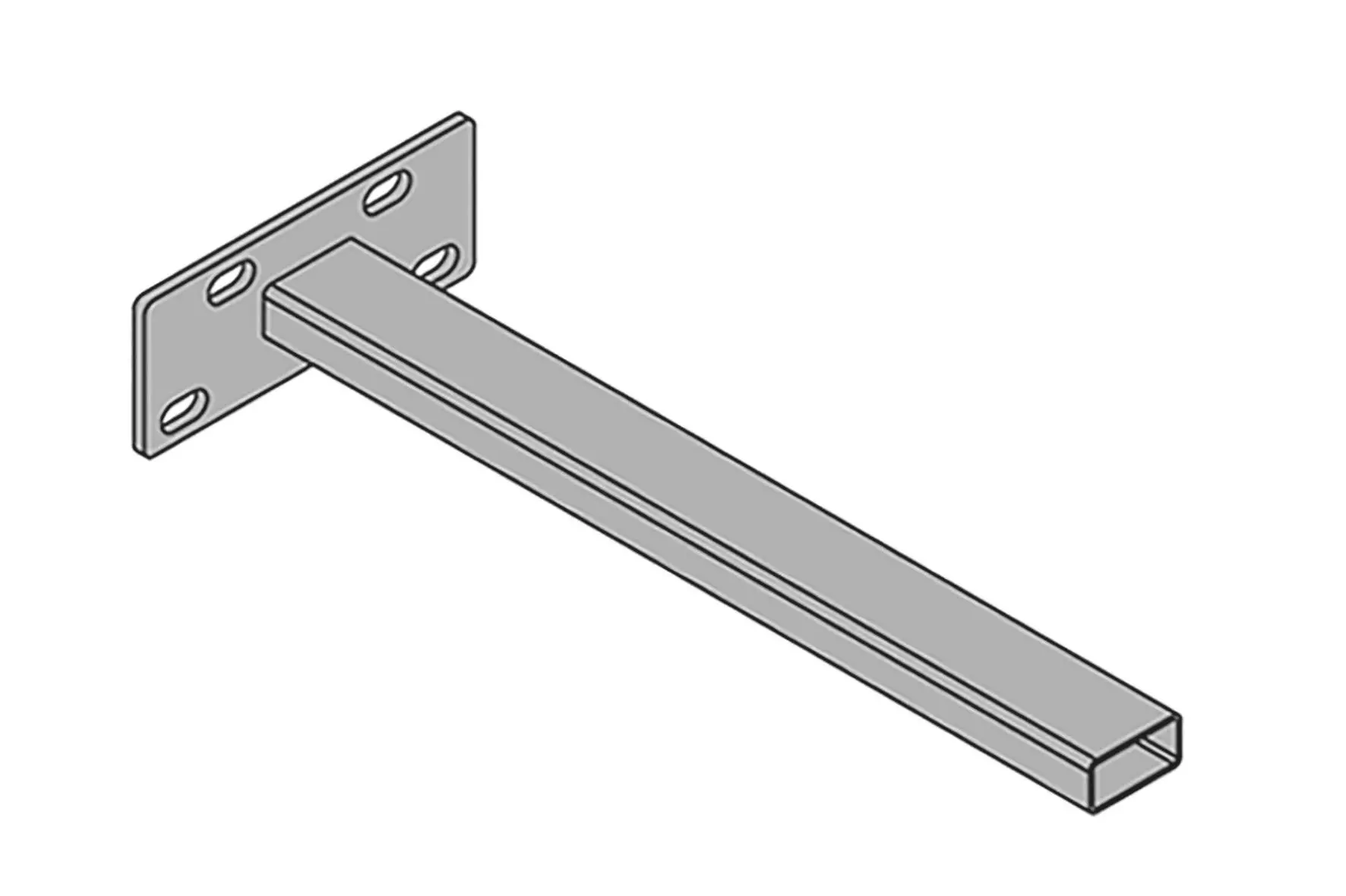

Konzoly se skládají příruby o tloušťce 6 mm a svařené trubky obdélníkového průřezu 50 × 25 × 2 mm. Oba díly jsou vyrobeny z pozinkované konstrukční oceli 235JR.

Připojovací adaptér je zhotoven z vysoce pevného PP (polypropylen).

Připojovací adaptér svařené izolační manžety KERDI a prefabrikovaných rohových dílů KERDI-KERS pro napojení na kontaktní izolaci jsou vyrobeny z polyetylénového pásu.

Spádové klíny z kartáčované ušlechtilé oceli V4A nebo z hliníku s kvalitním práškovým lakem jsou na rubové straně opatřeny střiží pro ukotvení do lepidla na obklady a dlažbu.

Profil INCOVE a přiložené koncové krytky jsou z ušlechtilé oceli V4A (materiál č.: 1.4404 = AISI 316L) s povrchem z kartáčované oceli.

Vlastnosti materiálu a oblasti použití:

Povrch umyvadel Schlüter-KERDI-BOARD je vodotěsný a odolný proti chemickému namáhání, které běžně vzniká v souvislosti s keramickými obklady a dlažbou. V oblastech, kde je to nutné, lze ve spojení se Schlüter-KERDI, resp. -KERDI-BOARD vytvořit ověřenou kontaktní izolaci.

Umyvadla KERDI-BOARD mají rovný povrch a i při jednostranném tepelném nebo vlhkostním namáhání zůstávají tvarově stálá, jsou odolná proti stárnutí a vysoce stabilní. Oblasti jejich použití jsou velmi široké. Podklady je nutné prověřit z hlediska dostatečné stability a dalších požadavků, které vyplývají z použití pro uvedený objekt.

Stěnové konzoly jsou univerzálně použitelné, např. v koupelnách jako praktické řešení za účelem úspory místa a k vytvoření uspořádaného vzhledu. Nástěnnou montáží umyvadel KERDI-BOARD lze vytvořit bezbariérovou instalaci.

Jsou vyrobena z odolného materiálu a vyznačují se vysokou stabilitou a dlouhou životností.

Upozornění:

Po instalaci a obkladu z dlaždic nebo přírodního kamene unesou umyvadla KERDI-BOARD-WS a WW v jakékoli variantě instalace zatížení až 50 kg.

Spádové klíny WASHBASIN se vyrábí s celou řadou různých povrchů. Chemické nebo mechanické namáhání je nutné vyjasnit pro daný případ použití. Dále jsou uvedeny pouze některé všeobecné pokyny.

U profilu WASHBASIN S a R s povrchem TS (hliník se strukturovaným povrchem) se jedná o povrchy přírodního charakteru. Hliník je odpovídajícím způsobem upravený a následně opatřený práškovým lakem. Povrchová úprava je barevně stabilní a odolná proti ultrafialovému záření a povětrnostním vlivům. Viditelné hrany profilu je nutné chránit proti oděru a poškrábání.

Profil WASHBASIN S a R z ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L) s kartáčovaným povrchem je vhodný především tam, kde lze očekávat vysoké mechanické nebo zvláštní chemické namáhání.

Ani ušlechtilá ocel kvality 1.4404 není odolná vůči veškerému chemickému namáhání, jako např. vůči kyselině solné, kyselině fluorovodíkové nebo vůči určitým koncentracím chlóru a solných roztoků, které se eventuálně mohou vyskytovat v čisticích prostředcích či v bazénech. Mimořádné očekávané namáhání je proto nutné vyjasnit předem.

Odtokový profil KERDI-LINE-INCOVE z kartáčované ušlechtilé oceli V4A (č. materiálu 1.4404=AISI 316L) odolává velkému mechanickému namáhání a je vhodný pro použití především tam, kde je důležitá odolnost vůči chemikáliím, např. působení kyselých nebo zásaditých látek a čisticích prostředků. (další vlastnosti viz PROFIL WASHBASIN z kartáčované ušlechtilé oceli B4A)
