Schlüter-KERDI-BOARD-WW  Umyvadlová sada pro nástěnné armatury

Umyvadla s nástěnnými armaturami jsou nejenom funkční, ale tvoří také výrazný vizuální prvek každé koupelny. Není divu, že jsou stále oblíbenější. Vyvinuli jsme prefabrikovaný a zároveň individuálně přizpůsobitelný prvek KERDI-BOARD, který vám umožní snadno a rychle zhotovit umyvadlo podle vašich představ. Prvek můžete rovnou opatřit obkládačkami. Přesvědčí vás také obvyklou nízkou hmotností a snadnou manipulací.

Připojovací závit o rozměru 1 ¼ palce, který je součástí sady, se optimálně hodí pro kombinování s běžnými sifony. Spolehlivou izolaci zajistí komponenty KERDI, které jsou také obsažené v sadě.

KERDI-BOARD-WW je vhodný pro osvědčené odvodňovací profily KERDI-LINE-VARIO. Umyvadlo lze stabilně nainstalovat do niky ve stěně nebo opatřit nohami. Pokud si přejete umyvadlo volně zavěsit, máme v sortimentu také volitelné nástěnné konzoly.

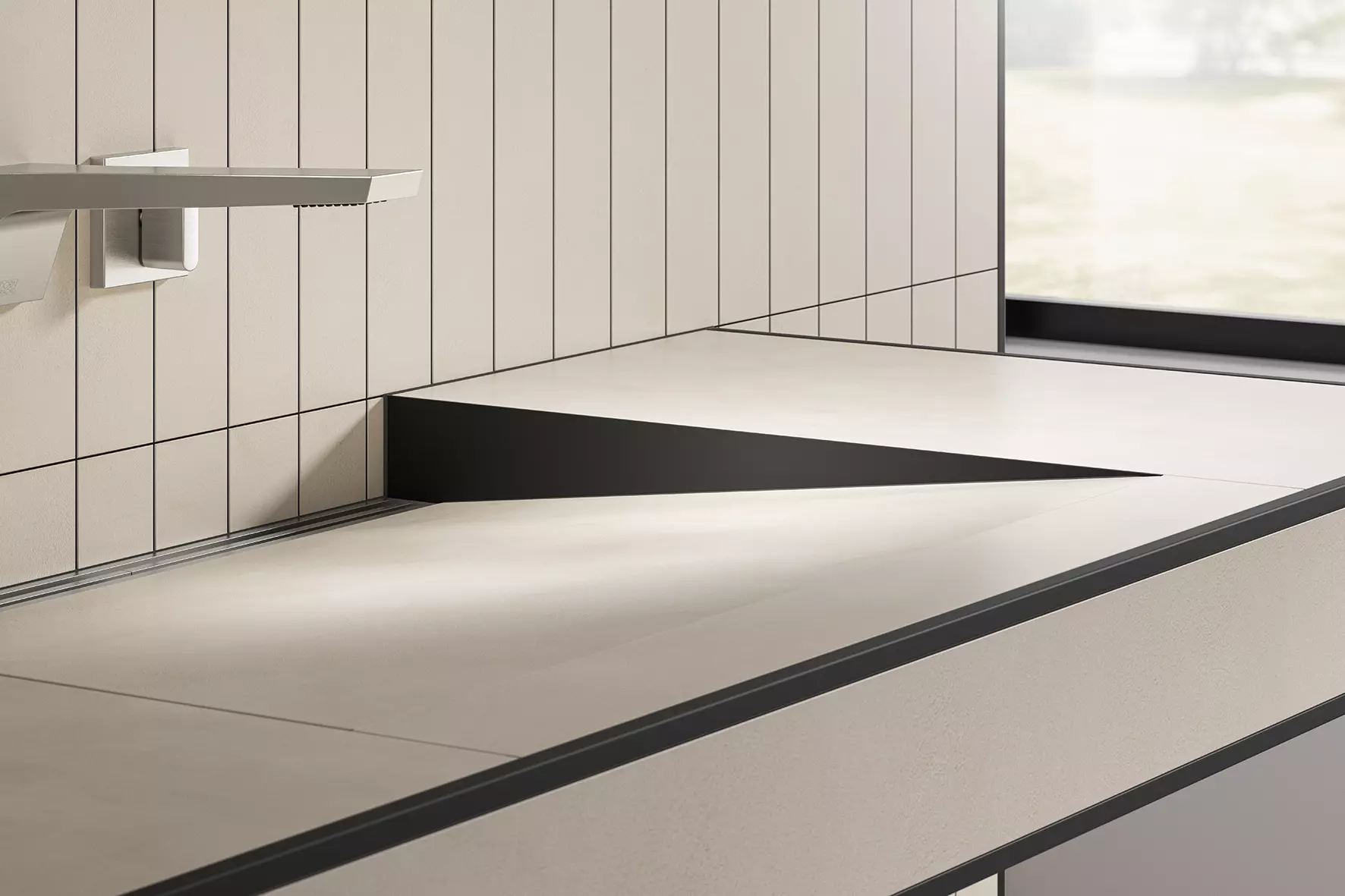

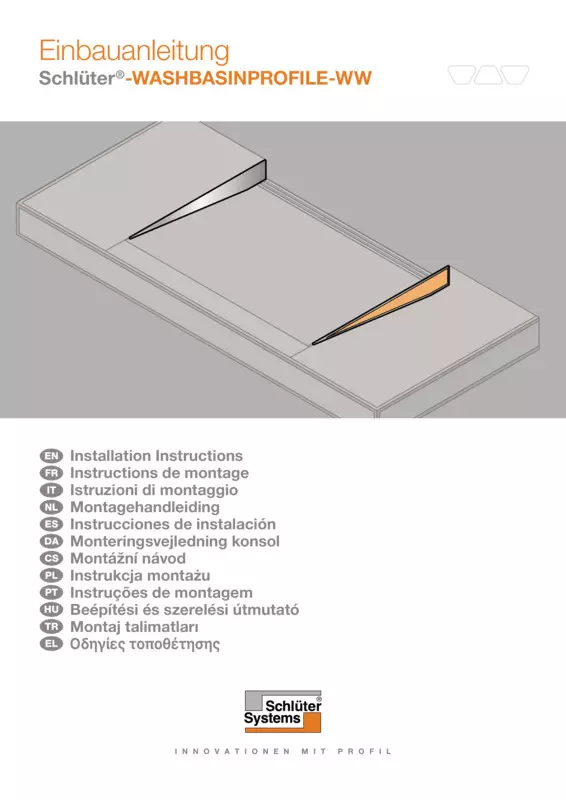

Vhodné spádové klíny Schlüter-WASHBASINPROFILE-WW mají sklon 7,5 % pro obložení bočních stran umyvadla. Tyto profily jsou k dispozici v provedení z kartáčované ušlechtilé oceli a lakovaného nebo strukturovaného hliníku.

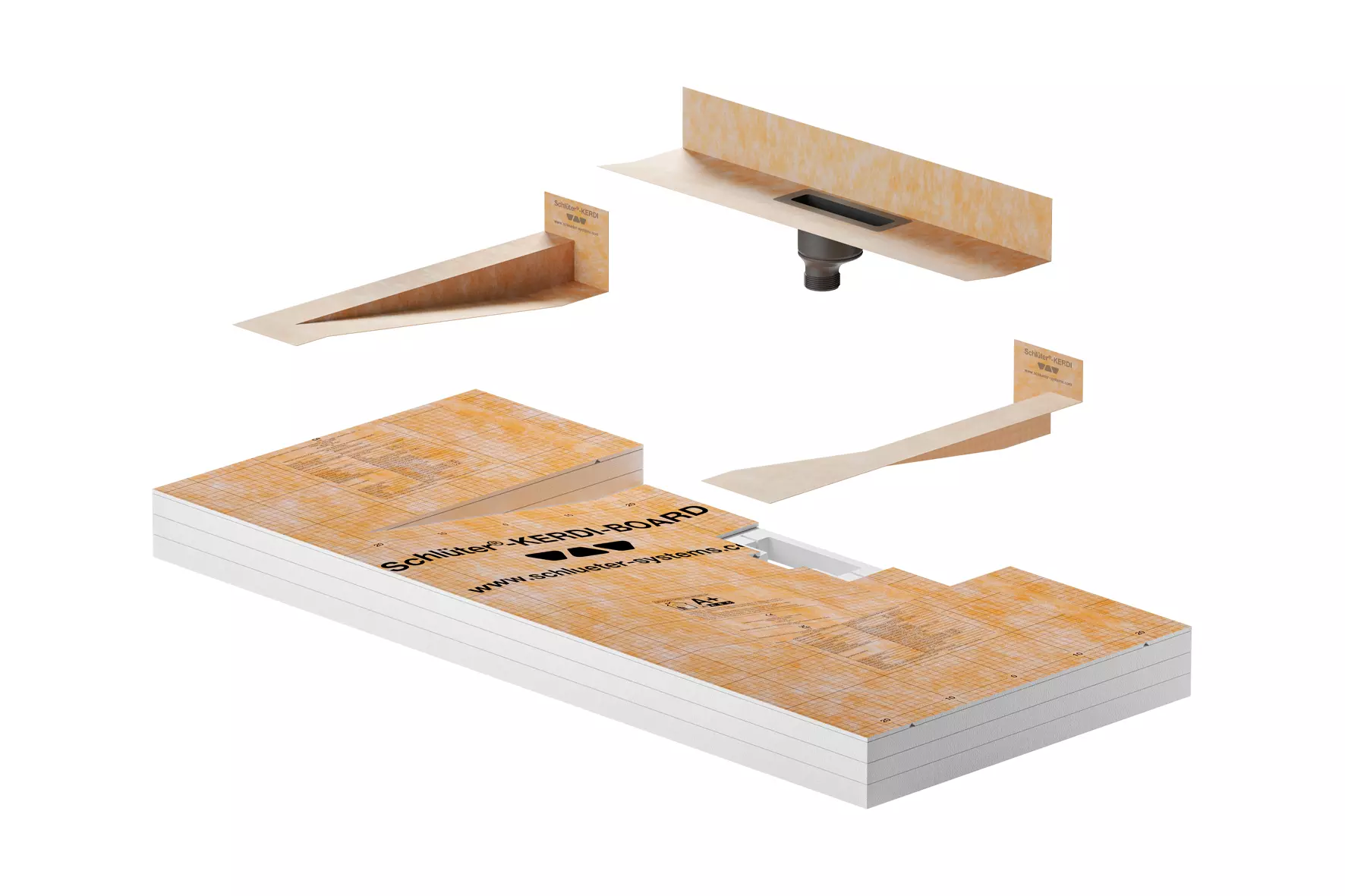

Sada obsahuje:

prefabrikované umyvadlo z desek KERDI-BOARD

tvarovky KERDI-KERS (pravá a levá)

adaptér odtoku s připojovacím závitem 1 ¼ palce včetně těsnicí manžety KERDI

kartuše KERDI-FIX


Snímek výrobku KERDI-BOARD-WW 1©Schlüter-Systems KG
Snímek výrobku KERDI-BOARD-WW 2©Schlüter-Systems KG
Snímek výrobku KERDI-BOARD-WW 3©Schlüter-Systems KG
Snímek výrobku KERDI-BOARD-WW 4©Schlüter-Systems KG
Snímek výrobku KERDI-BOARD-WW 5©Schlüter-Systems KG
Snímek výrobku KERDI-BOARD-WW 6©Schlüter-Systems KG
Řez KERDI-BOARD-WW 1©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku KERDI-BOARD-WW 1
Snímek výrobku KERDI-BOARD-WW 2
Snímek výrobku KERDI-BOARD-WW 3
Snímek výrobku KERDI-BOARD-WW 4
Snímek výrobku KERDI-BOARD-WW 5
Snímek výrobku KERDI-BOARD-WW 6
Řez KERDI-BOARD-WW 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

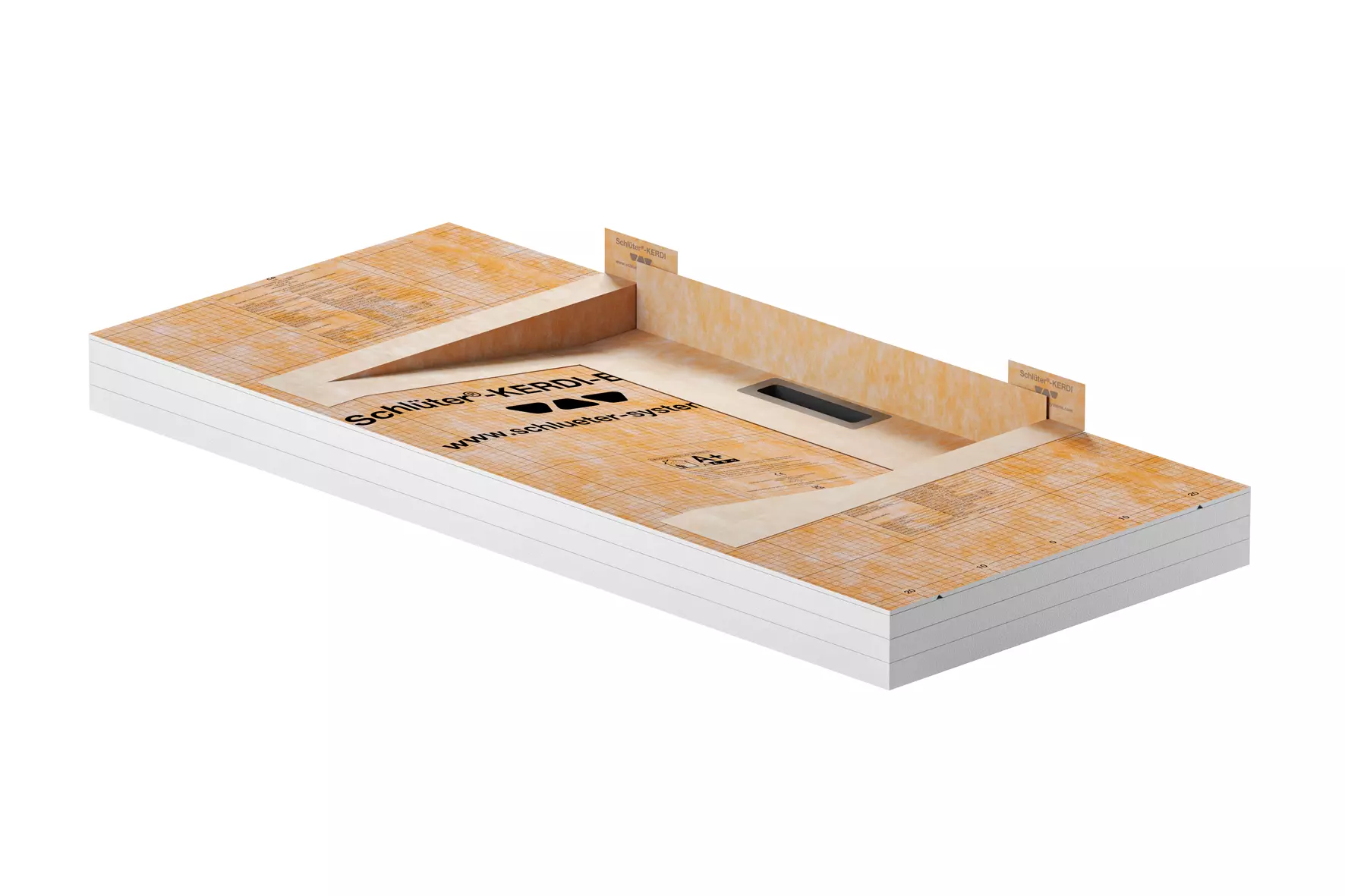

Schlüter-KERDI-BOARD-WW je prefabrikovaný vestavný prvek pro zhotovení originálního umyvadla s odkládací plochou s přívodem vody zákazníkovou nástěnnou armaturou. Je vyrobený z multifunkčního podkladu pro pokládku obkladů a dlažeb Schlüter-KERDI-BOARD a lze ho přímo obkládat obklady a dlažbou do tenké vrstvy lepidla.

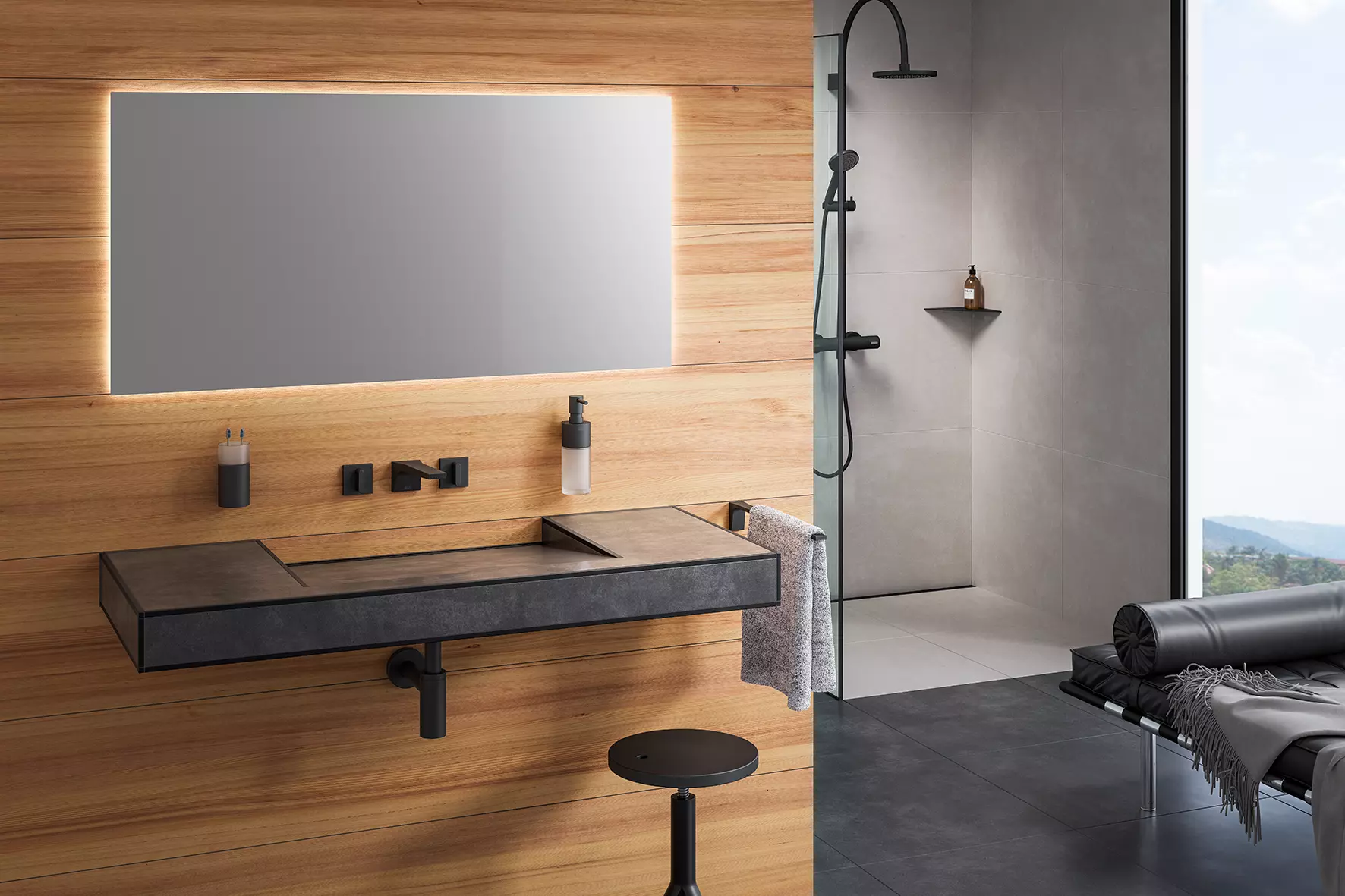

Dá se individuálně a snadno přizpůsobit místním podmínkám: Volně zavěšený pomocí volitelně dostupných nástěnných konzolí, nejlépe ve výklencích a rozích stěn, nebo pomocí nožiček z 50mm desek KERDI-BOARD. (Viz též odpovídající technický list 12.1.)

Odtokový adaptér, který je součástí dodávky, s pevně integrovanou pružnou těsnicí manžetou KERDI a připojovacím závitem 1 ¼" umožňuje připojit běžně dostupné sifony. Ve spojení s prefabrikovanými rohovými tvarovkami KERDI-KERS, které jsou rovněž součástí dodávky, lze také zajistit bezpečné utěsnění k přiléhající stěně.

Jako odvodňovací profily jsou k dispozici dvě provedení z řady KERDI-LINE VARIO. Podle potřeby je lze zkrátit a výškově nastavit a jsou dodávány z výroby se dvěma odpovídajícími koncovkami. (Viz též odpovídající technický list 8.10.)

V případě potřeby nabízí systém LIPROTEC široký výběr profilů pro individuální osvětlení umyvadla.

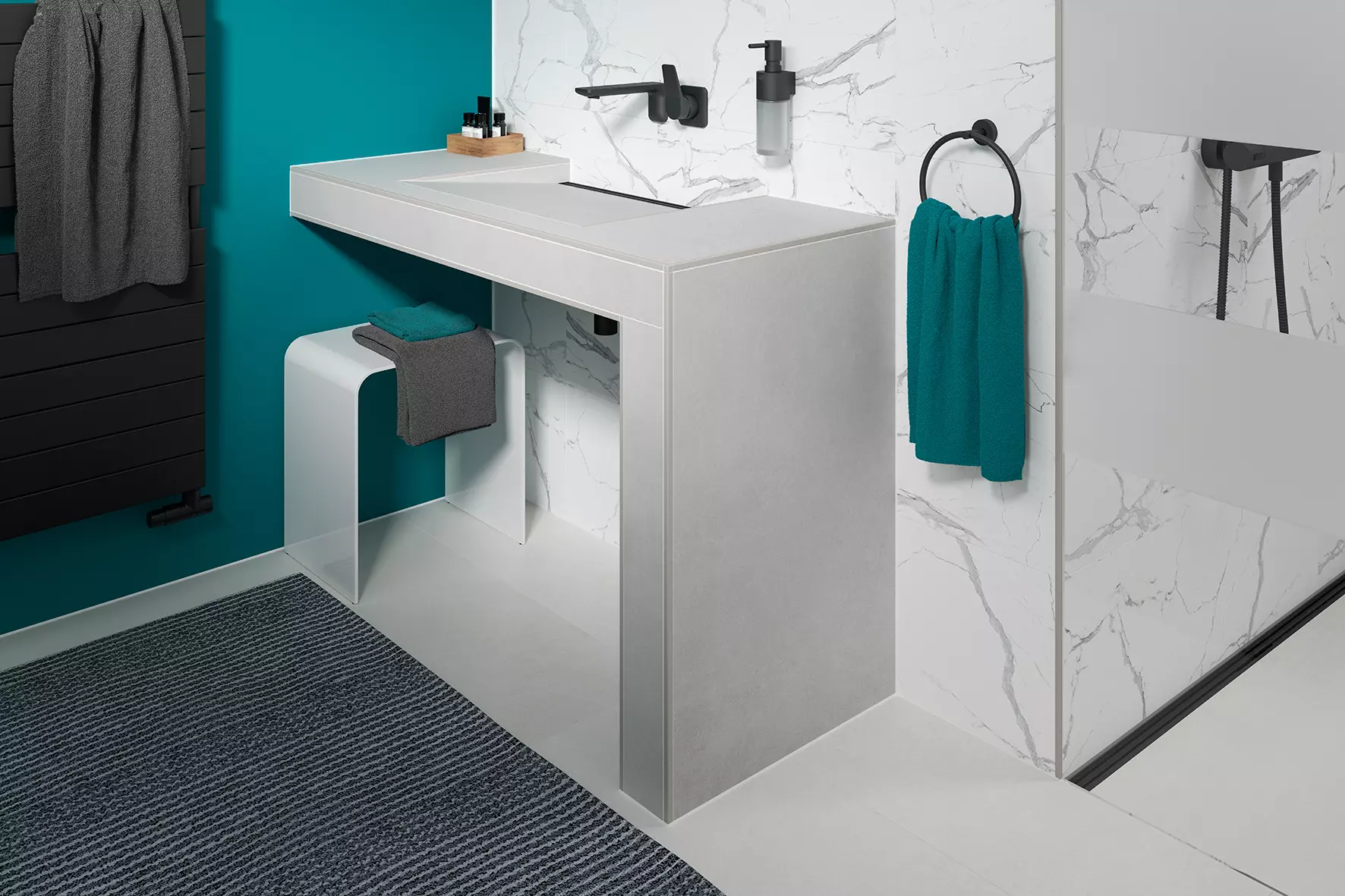

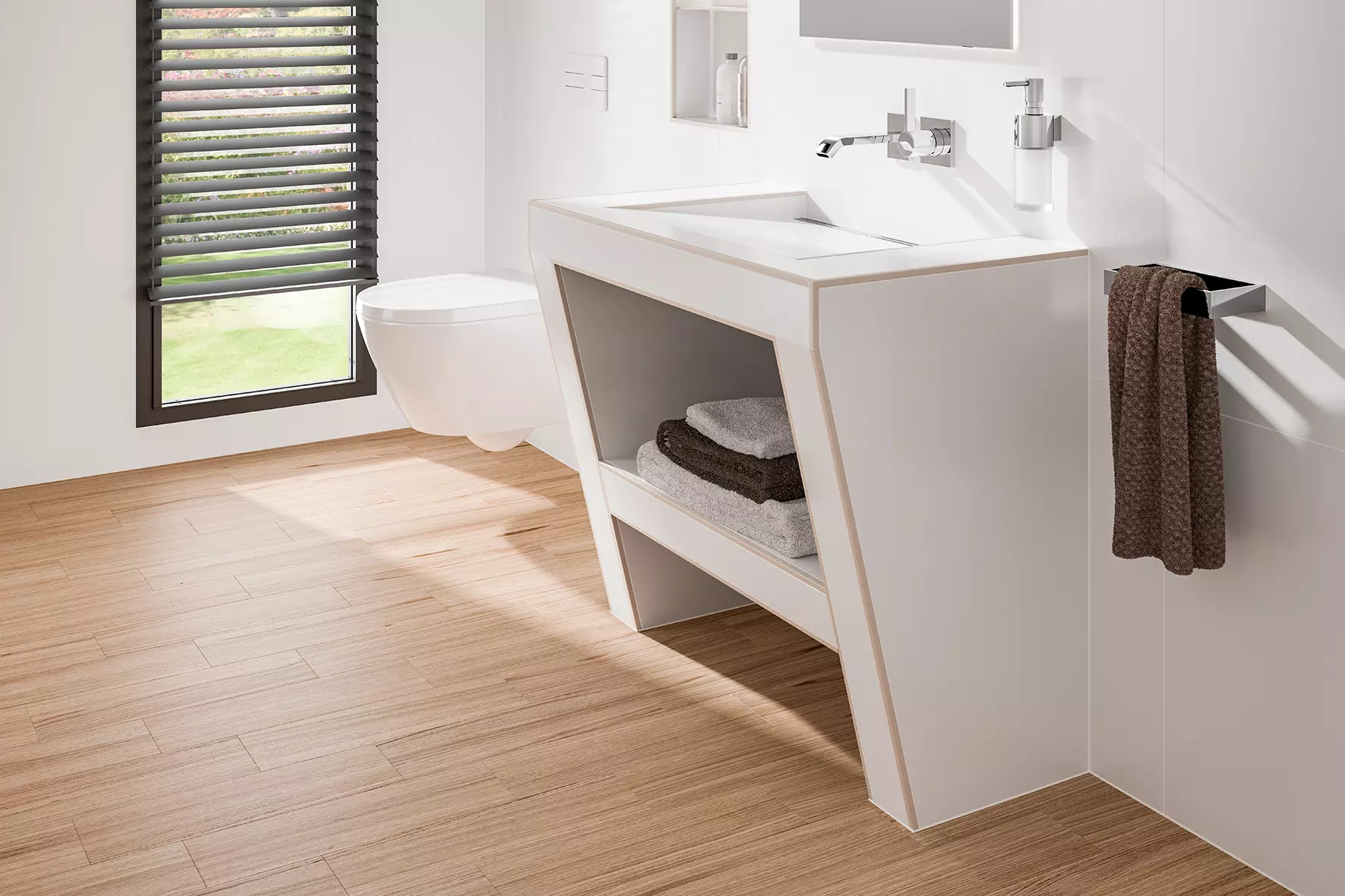

Volná instalace na nohy a pro montáž do niky

  1. Určete instalační výšky.
  2. Umyvadlo KERDI-BOARD lze individuálně přizpůsobit místním podmínkám. Pro volně stojící instalaci se používají dvě nožičky z desek KERDI-BOARD o tloušťce nejméně 50 mm, které lze umístit vlevo nebo vpravo mezi umyvadlo a jeho konec.
  3. Vzhledem k odtokovému hrdlu v blízkosti stěny je použití běžného trubkového sifonu možné pouze v omezené míře. Měli byste použít designový lahvový sifon, resp. nejlépe podomítkový sifon.
  4. Montážní díly se vzájemně napevno slepí pomocí montážního lepidla Schlüter-KERDI-FIX, které je součástí sady. Dodané výplňové díly se vkládají do dutin určených pro upevnění konzol.
  5. Izolace se provádí nalepením izolačních manžet KERDI-KERS, která jsou součástí sady, těsnicím lepidlem Schlüter-KERDI-COLL-L (není součástí dodávky). Odtokový adaptér se navíc upevní v oblasti průchodky pomocí KERDI-FIX.
  6. V případě instalace do niky musí být po celé šířce umyvadla zajištěna dosedací plocha o hloubce minimálně 20 mm.

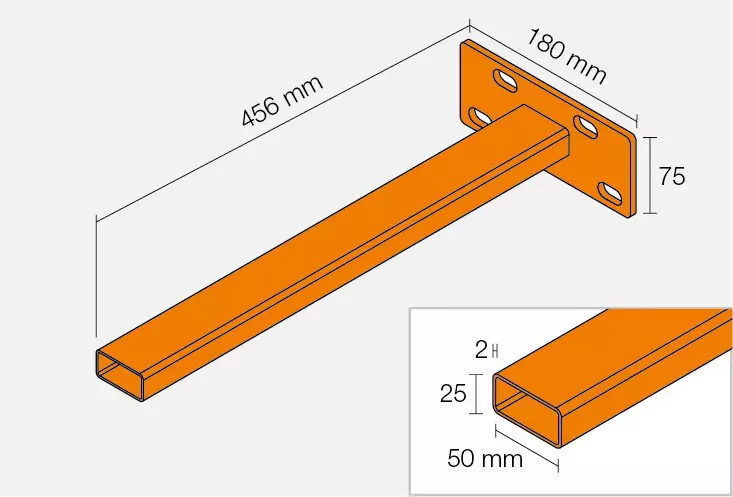

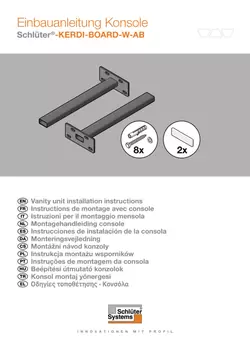

Instalace volně zavěšeného umyvadla KERDI-BOARD pomocí volitelně dodávaných nástěnných konzolí

Upozornění: Podklad pro upevnění musí být rovný, vertikální a vhodný pro dostatečný přenos zatížení.

  1. Umyvadlo KERDI-BOARD lze individuálně přizpůsobit místním podmínkám.
  2. Vyznačte pomocí dodané vrtací šablony vrtané otvory.
  3. Naneste dostatečné množství montážního lepidla KERDI-FIX na zadní stranu umyvadla a nasuňte umyvadlo na konzoly, tak aby došlo k pevnému spojení se stěnou.
  4. Izolace se provádí nalepením izolačních manžet KERDI-KERS, které jsou součástí sady, těsnicím lepidlem KERDI-COLL-L (není součástí dodávky). Odtokový adaptér se navíc upevní v oblasti průchodky pomocí KERDI-FIX.

Upozornění: Po instalaci a obložení dlaždicemi nebo přírodním kamenem unese umyvadlo KERDI-BOARD-WW v kterékoli variantě instalace zatížení až 50 kg.

Schlüter-KERDI-BOARD-WW má sendvičovou konstrukci a skládá se ze čtyř vrstev extrudované tvrzené pěny XPS o tloušťce desky 28 mm, 2× 25 mm a 5 mm. Povrch desek o tloušťce 28 mm a 5 mm je z obou stran opatřen speciálním bezcementovým výztužným materiálem a střiží pro účinné kotvení do tenkovrstvého lepidla nebo stěrkových krycích materiálů a potištěným rastrem pro řezání 10 × 10 mm. Desky jsou k sobě přilepeny napevno.

Vlastnosti materiálu a oblasti použití

Povrch umyvadla KERDI-BOARD je vodotěsný a odolný proti obvyklému chemickému namáhání, které běžně vzniká ve spojení s keramickými obklady a dlažbou. V oblastech, kde je to nutné, lze ve spojení se Schlüter-KERDI, resp. -KERDI-BOARD vytvořit ověřenou kontaktní izolaci.

Umyvadlo KERDI-BOARD je povrchově rovné, i při jednostranném tepelném nebo vlhkostním namáhání zůstává tvarově stálé, je odolné proti stárnutí a vysoce stabilní.

Oblasti použití jsou velmi široké. Podklady je nutné prověřit z hlediska dostatečné stability a dalších požadavků, které vyplývají z použití pro uvedený objekt.

Umyvadla KERDI-BOARD by měla být skladována naležato nebo jinou vhodnou formou. V případě uskladnění venku musí být prvek chráněn před přímým slunečním zářením a povětrnostními vlivy.
