Schlüter-KERDI-BOARD-NLT-BR  Niková sada s nastavitelným LED osvětlením

Prefabrikované sady Schlüter-KERDI-BOARD-NLT s technikou LIPROTEC umožňují instalaci osvětlených nik do stěn všeho druhu.

Niky lze dodat v různých rozměrech a s různými barvami světla.

Dodávané LED moduly lze v ostění umístit buď na přední hranu, doprostřed, nebo přímo na obkládanou zadní stěnu. LED moduly jsou pro tento účel dimenzovány v různých délkách jako zástrčkové plug & play varianty.

Montáž do Schlüter-KERDI-BOARD:

1. Po určení polohy a přesném označení vnějších rozměrů niky se provede vyříznutí obložené stěny.
2. Osazená nika se připevní šrouby do dřeva, resp. rychlošrouby – podle materiálu spodní konstrukce. Maximální vzdálenost šroubů činí 250 mm. Použijí se talířové podložky KERDI-BOARD-ZT. Šrouby se montují do spár v oblasti spoje.

   Doplňující připevnění lze provést nanesením montážního lepidla KERDI-FIX na vnitřní stranu příruby niky.

3. Pokud se montáž provádí v mokrých prostorách, přelepují se srazy okolo vnější příruby přiloženou těsnicí manžetou KERDI s použitím těsnicího lepidla KERDI-COLL-L.

Montáž do sádrokartonu nebo do jiného opláštění:

1. Po určení polohy a přesném označení vnějších rozměrů niky se provede vyříznutí obložené stěny.
2. Osazená nika se připevní šrouby do dřeva, resp. rychlošrouby – podle materiálu spodní konstrukce. Maximální vzdálenost šroubů činí 250 mm. Přišroubování se provádí skrze přírubu niky (vzdálenost cca 6 mm od vnější hrany).

   Doplňující připevnění lze provést nanesením montážního lepidla KERDI-FIX na vnitřní stranu příruby niky.

3. Plochy stěn, které se nacházejí v mokrých prostorách, se izolují pomocí Schlüter-KERDI. Na příruby nik se přilepí přiložená těsnicí manžeta KERDI těsnicím lepidlem KERDI-COLL-L, na zbytek plochy stěny lze použít hydraulicky tuhnoucí lepidlo pro tenkovrstvé lepení (zpracování Schlüter-KERDI viz technický list výrobku 8.1). Poté se v prostoru niky KERDI pás vyřízne.

KERDI-BOARD-NLT:

1. Montáž niky se provádí výše uvedeným způsobem. Před vsazením niky se průchozí kabel niky propojí s připojovacím kabelem.
2. Pokyny k instalaci kabelových přívodů, síťového zdroje a ovládání naleznete v příslušných návodech k použití.
3. Víko průchozí krabice se pro možnost variabilního protažení kabelu v případě potřeby na určených místech jednoduše rozdělí.
4. Víko, resp. jeho díly se v průchozí krabici umístí tak, aby bylo možné protáhnout kabel k uchycovacímu profilu.
5. Pásek ze samolepicí izolace KERDI se přiloží tak, aby na obou stranách uzavřel mezeru pro protažení kabelu. Pro protažení kabelu se v samolepicí izolaci KERDI vyřízne malý otvor; ten zamezí proniknutí lepidla do průchozí krabice.
6. Lepidlo na obklady a dlažbu se nanese ozubenou stěrkou.
7. Průchozí kabel se protáhne otvorem pro kabel v uchycovacím profilu.
8. Uchycovací profil se vtlačí perforovaným kotevním ramenem do vrstvy lepidla a vyrovná se.
9. Navazující obkládačky se pevně vtlačí do lepidla a vyrovnají tak, aby horní hrana profilu byla v jedné rovině s obkladem. Obkládačky v oblasti profilu musejí být položeny celoplošně zplna do lepidla.
10. Mezi uchycovacím profilem a obkladem se vynechá spára cca 1,5 mm, která se poté zcela vyplní spárovací hmotou.
11. Při obkládání bočních stěn je nutné zajistit, aby tloušťka obkladu včetně lepidla nepřekročila 12 mm.
12. LED pásek (hadici) RGBW lze zkrátit podle rozměru otvoru obložené niky.
13. LED pásek (hadice) se pomocí zástrčkového spoje připojí k průchozímu kabelu a opatrně se vtlačí do uchycovacího profilu.

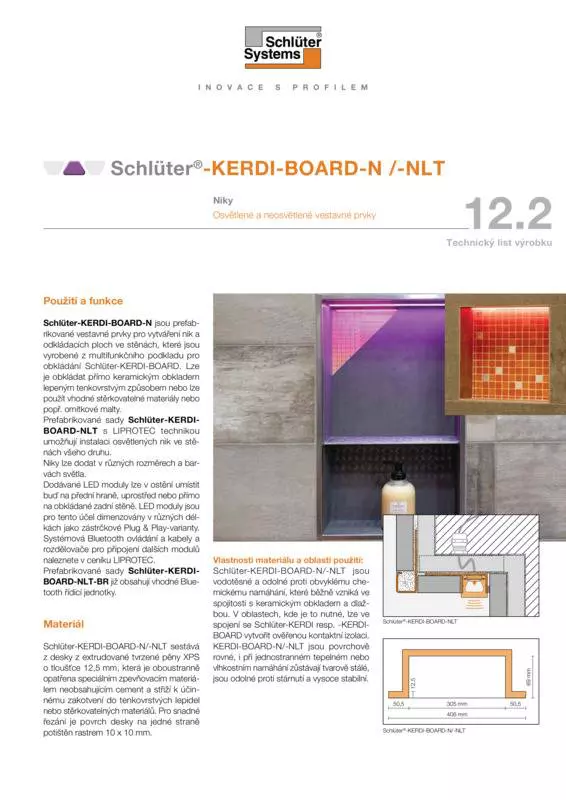

Schlüter-KERDI-BOARD-NLT sestává z desky z extrudované tvrzené pěny XPS o tloušťce 12,5 mm, která je oboustranně opatřena speciálním zpevňovacím materiálem neobsahujícím cement a střiží k účinnému zakotvení do tenkovrstvých lepidel nebo stěrkovatelných materiálů. Pro snadné řezání je povrch desky na jedné straně potištěn rastrem 10 × 10 mm.

Vlastnosti materiálu a oblast použití

KERDI-BOARD-NLT jsou vodotěsné a odolné proti obvyklému chemickému namáhání, které běžně vzniká ve spojení s keramickými obklady a dlažbou. V oblastech, kde je to nutné, lze ve spojení se Schlüter-KERDI, resp. Schlüter-KERDI-BOARD vytvořit ověřenou kontaktní izolaci.

KERDI-BOARD-NLT jsou povrchově rovné, i při jednostranném tepelném nebo vlhkostním namáhání zůstávají tvarově stálé, jsou odolné proti stárnutí a vysoce stabilní.

Oblasti použití KERDI-BOARD-NLT jsou velmi široké.

Podklady je nutné prověřit z hlediska dostatečné stability a dalších požadavků, které vyplývají z použití pro uvedený objekt.

V případě chemického nebo mechanického namáhání je nutné vyjasnit použitelnost modulů Schlüter-LIPROTEC pro daný případ. Dále jsou uvedeny pouze některé všeobecné pokyny.

Eloxovaný hliník: Hliník je opatřen zušlechtěným povrchem, tvořeným eloxovanou vrstvou, která se při běžném používání již dále nemění.

Hliník je citlivý vůči alkalickým médiím.

Materiály obsahující cement působí ve spojení s vlhkostí alkalicky a v závislosti na koncentraci a délce doby působení mohou vést ke korozi (k tvorbě hydroxidu hlinitého).

Z tohoto důvodu je nutné lepidlo nebo spárovací materiál z pohledových ploch okamžitě odstranit a čerstvě položené obklady nezakrývat fólií.
