Schlüter-KERDI-SHOWER-T  Spádová deska pro středové bodové odvodnění

S našimi spádovými deskami snadno a rychle zhotovíte ve sprchách v úrovni podlahy spolehlivý spád. Varianta KERDI-SHOWER-T je vhodná pro kombinování se středovým bodovým odvodněním KERDI-DRAIN. Následně můžete na vyrovnávací vrstvu položit spádovou desku z tlakově stabilního polystyrénu. Aby do sebe všechno dokonale zapadlo, máte nejenom na výběr z různých rozměrů, ale pomocí odlamovacího nože a předpřipravených drážek pro vedení řezu můžete také zhotovit individuální rozměry. Upozorňujeme, že pro správný spád musí i po úpravách zůstat zachován stejný poměr stran.

À propos: Přední strana naší spádové desky je vybavena osvědčenou a bezpečnou izolací KERDI.


Snímek výrobku KERDI-SHOWER-T 1©Schlüter-Systems KG
Řez KERDI-SHOWER-T 1©Schlüter-Systems KG
Řez KERDI-SHOWER-T 2©Schlüter-Systems KG
Řez KERDI-SHOWER-T 3©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku KERDI-SHOWER-T 1
Řez KERDI-SHOWER-T 1
Řez KERDI-SHOWER-T 2
Řez KERDI-SHOWER-T 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-KERDI-SHOWER je modulární systém pro montáž sprch v úrovni podlahy s obkladem z keramiky.

Spádové desky jsou k dodání v různých rozměrech pro centrální a decentrální umístění systémových podlahových vpustí. Systémová podlahová vpusť Schlüter-KERDI-DRAIN-BASE se dodává jako sada. Podle konkrétní situace na stavbě lze použít i jiné varianty Schlüter-KERDI-DRAIN. Pro izolaci stěn jsou na výběr různé sady kontaktní izolace Schlüter-KERDI.

Povrchy spádových desek již mají potřebný spád směrem k odvodňovacím místům.

Základní dodávané rozměry:

Centrální odtok:

  • 96,5 × 81 cm
  • 91,5 × 91,5 cm
  • 91,5 × 122 cm
  • 101,5 × 101,5 cm
  • 122 × 122 cm
  • 96,5 × 152,5 cm
  • 122 × 152,5 cm
  • 122 × 183 cm
  • 152,5 × 152,5 cm
  • 183 × 183 cm

Decentrální odtok:

  • 96,5 × 152,5 cm
  • 96,5 × 96,5 cm (rohový odtok, 5hranný)

Na menší rozměry a mezirozměry lze desky snadno přiříznout odlamovacím nožem. Přitom je nutné dávat pozor na poměr stran a na umístění odvodňovacího místa.

Varianty KERDI-DRAIN umožňují splnit nejrůznější požadavky na odvodnění, ať už jde o vysoký odtokový výkon, vertikální nebo horizontální odvodnění.

Schlüter-KERDI-SHOWER se vyznačuje mimořádně spolehlivým a jednoduchým zpracováním. Ve spojení s komponenty pro izolaci KERDI odpovídá požadavkům stavebně technického osvědčení (abP) pro kontaktní izolace ve spojení s obkladovými a deskovými materiály.

Systémové komponenty KERDI-SHOWER jsou baleny vždy jako sada, a lze je tak snadno sestavit podle aktuální potřeby.

  1. Odtokové těleso se umístí na podklad v závislosti na vybrané spádové desce a napojí se vhodně přiříznutou odpadní trubkou na domovní potrubí.

    Pro napojení se v případě potřeby použije dodávaná redukce (z DN 40 na DN 50). Poté by měla být provedena zkouška těsnosti.

  2. Vyrovnávací vrstva (odolnost proti tlaku >= 0,3 N/mm²) se odborně pokládá na nosný podklad. Kvůli roznášení zátěže musí být odtokové těleso a odvodňovací trubka zcela obklopené materiálem. Horní hrana příslušné podlahové vpusti slouží jako pomůcka pro vytvoření roviny a je v jedné úrovni s horní hranou vyrovnávací vrstvy. Při použití rychletuhnoucího podsypu může být dle stavu povrchu potřebné provést před pokládkou vystěrkování. Je nutné dbát montážních pokynů konkrétního výrobce.

    Upozornění: Při požadavku na zamezení kročejovému hluku se vyrovnávací vrstva roznášející zátěž pokládá na kročejovou izolaci Schlüter-KERDI-LINE-SR a na okrajích se použije vhodná zvukoizolační obvodová páska.

    Při výběru vhodné izolace je nutné zohlednit maximální stlačitelnost CP4 (≤ 4 mm).

  3. Spádová deska se lepí celoplošně hydraulicky tuhnoucím lepidlem pro tenkovrstvé lepení na dostatečně nosnou vyrovnávací vrstvu.

    Je nutné dbát na to, aby spoj spádové desky nebyl nad uloženou odpadní trubkou.

  4. Nástavec na tenkovrstvé lepení se osadí do odtokového tělesa tak, aby lepicí příruba byla v jedné rovině se spádovou deskou. Pro usazení je pod lepicí přírubu nutno nejdříve nanést lepidlo pro tenkovrstvé lepení.
  5. Pro přilepení KERDI manžety, která je součástí dodávky odtokového tělesa KERDI-DRAIN, se na lepicí přírubu nástavce pro tenkovrstvé lepení a izolační manžetu spádové desky nanese ozubenou stěrkou 3 × 3 mm nebo 4 x 4 mm KERDI-COLL-L a KERDI manžeta se v něm v celé ploše ukotví. K zatlačení se doporučuje použít hladkou stranu ozubené stěrky nebo hladítka vedenou šikmo, kterou se KERDI manžeta přitlačí k podkladu. Je nutné zabránit vzniku vzduchových bublinek. Musí být dodržena otevřená doba lepidla.
  6. Izolace stěn se provede celoplošným přilepením izolačního pásu KERDI 200. Spoje pásů na sraz v ploše, napojení na stěnu nebo vnitřní kouty stěn se přelepí izolační páskou KERDI-KEBA a tvarovkami Schlüter-KERECK s použitím KERDI-COLL-L. Pro izolaci prostupů potrubí se použije systémová KERDI manžeta na potrubí.

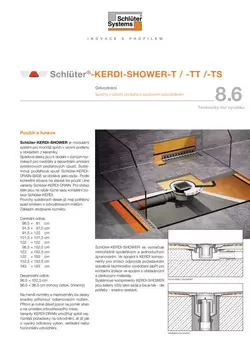

    Je třeba zohlednit příslušné technické listy výrobků 8.1 Schlüter-KERDI a 8.4 Schlüter-KERDI-COLL-L.

    Poznámka:
    Při obkládání stěn deskami Schlüter-KERDI-BOARD je možné jimi provést také přímo izolaci stěn (viz technický list výrobku 12.1 Schlüter-KERDI-BOARD). Spoje na sraz a vnitřní kouty je nutné rovněž izolovat pomocí KERDI-KEBA a KERDI-KERECK s použitím KERDI-COLL-L.

  7. Jakmile je kontaktní izolace, provedená výše uvedeným způsobem, kompletně hotová, lze začít do tenké vrstvy lepidla pokládat dlažbu. Technologická přestávka není nutná.
  8. Dlaždice se pokládají zplna a bez dutin do tenké vrstvy hydraulicky tuhnoucího lepidla, která se nanáší přímo na KERDI manžetu. Plochu podlahy lze nezávisle na formátu dlažby zatěžovat běžným provozem osob. Pokud se očekává větší zatížení, například invalidními vozíky, je nutné použít další roznášecí vrstvu nebo větší formát dlažby.

    Upozornění:
    V oblastech, kde jsou požadovány izolace dle osvědčení o°zkouškách nebo shody CE, je nutno používat pouze systémově odzkoušená lepidla pro tenkovrstvé lepení.

    V průběhu pokládky dlažby se do nástavce pro tenkovrstvé lepení osadí těleso odtokové mřížky s integrovanou zápachovou uzávěrkou a podle tloušťky dlažby vyrovná s horní hranou podlahy. Mřížka se fixuje (podmaže) lepidlem na obklady a dlažbu.

  9. Použití ostatních krytin, jako jsou stěrkovatelné materiály, plastové krytiny apod., je v zásadě možné, zde ho však dále nepopisujeme a musí být předem vyjasněno. Na základě vašeho požadavku vám rádi poskytneme doporučení.

Spádové desky již mají potřebný spád k odvodňovacím místům. Mají přesný otvor pro nástavec pro tenkovrstvé lepení KERDI-DRAIN s lepicí přírubou.

Spádovou desku lze v závislosti na podmínkách na stavbě použít na odpovídajících roznášecích podkladech (např. dřevěná konstrukce, vertikální odtok, maltový podklad apod.).

KERDI manžeta je již z výroby připevněna na spádových deskách.

Pro snadnější manipulaci se spádové desky dodávají ve složeném stavu.

Spádové desky KERDI-SHOWER-KST 1525 a -KST 1830 se skládají ze 2 dílů, které se spojují rybinovým spojem. Spojovací spára se utěsní pomocí KERDI-KEBA s použitím KERDI-COLL-L.

Spádová deska je z tlakově stabilního expandovaného polystyrénu (EPS).

Odtokové těleso je vyrobeno z vysoce odolného polypropylénu (PP).

Nástavec pro tenkovrstvé lepení je vyroben z akrylonitril-butadien-styrenu (ABS) s napojovací přírubou, která má povrch opatřený střiží.

Manžeta Schlüter-KERDI připevněná z výroby na spádovou desku se skládá z měkkého polyetylénu se speciální střiží na povrchu pro účinné ukotvení v lepidle na obklady a dlažbu nebo v lepidle na jiné krytiny.

Mřížka obsažená v izolační sadě Schlüter-KERDI-SHOWER-SKB je vyrobena z ušlechtilé oceli V2A (materiál 1.4301 = AISI 304).

Vlastnosti materiálu a oblast použití

Odtokové těleso, nástavec pro tenkovrstvé lepení a mřížky jsou v souladu s normou DIN EN 1253 (Podlahové vpusti a střešní vtoky) zařazeny do třídy K3. Klasifikace K3 označuje plochy bez dopravního zatížení, např. místnosti s mokrým provozem v bytech, domovech pro seniory, hotelech, školách, umývárnách a sprchách.

Použitelnost příslušného systému podlahových vpustí je nutné ve zvláštních případech řešit individuálně podle očekávaného chemického, mechanického nebo jiného namáhání.
