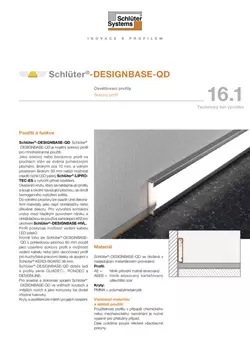

Schlüter-DESIGNBASE-QD  Soklový a bordurový profil

Schlüter-DESIGNBASE-QD je kvalitní soklový profil pro mnohostranné použití.

Jako soklový nebo bordurový profil v plochách stěn se dvěma pohledovými plochami o šířce cca 10 mm a volným prostorem o šířce 39 mm nabízí možnost umístění různých LED pásků Schlüter-LIPROTEC-ES pro vytvoření přímého osvětlení.

Díky použití krytu, který je zaklapnut do profilu, je dosaženo homogenního rozložení světla.

Do volného prostoru lze osadit rovněž i jiné dekorativní materiály, jako např. obklad nebo dřevěné prvky.

K přilnutí mezi hladkým hliníkovým povrchem a obkladem se použije samolepicí přidržovací páska Schlüter-DESIGNBASE-HVL. Profil nabízí možnost uložení přívodního kabelu pásku LED.

Kromě toho lze DESIGNBASE-QD s pohledovou plochou 60 mm použít jako uzavřený soklový profil s možností uložení kabelů nebo jako ukončovací profil pro kuchyňské pracovní desky ve spojení s deskou Schlüter-KERDI-BOARD 38 mm.

DESIGNBASE-QD dobře ladí s profily řad QUADEC, RONDEC a DESIGNLINE.

Pro jednoduché a atraktivní spojení DESIGNBASE-QD s vnitřními kouty a vnějšími rohy a jako koncovka je k dispozici odpovídající tvarovka.

Použité kryty a osvětlení lze měnit i po jejich osazení.

Upozornění: Při montáži osvětlovací techniky, projektování a umístění kabelů je nutné dodržovat příslušné montážní návody Schlüter-LIPROTEC.

Jako osvětlený soklový profil, pro uchycení krytů Schlüter nebo pro uchycení jiných dekorativních materiálů

A. Přilepení s KERDI-FIX

1. U osvětlené verze jsou kabelové průchodky provrtány profilem a otvor je zbaven otřepů.
2. Schlüter-DESIGNBASE-QD se lepí montážním lepidlem Schlüter-KERDI-FIX nebo rovnocenným materiálem. Na vnější lepené plochy se nanese lepicí pruh a následně se profil umístí. Před nanesením montážního lepidla je nutno z lepených povrchů odstranit mastnotu a jiné materiály znesnadňující přilnutí.
3. Přebytečné vytlačené lepidlo je nutné odstranit vhodným čisticím prostředkem.

B. Nalepení lepidlem na dlaždice

1. U osvětlené verze jsou kabelové průchodky provrtány profilem a otvor je zbaven otřepů.
2. Před nanesením přidržovací pásky Schlüter-DESIGNBASE-HVL je nutné z lepených povrchů odstranit substance a mastnotu, které znesnadňují přilnutí.
3. Na místo, kam má být DESIGNBASE-QD umístěn, naneste dostatečné množství lepidla na dlaždice a přitlačte profil po celé ploše.
4. U citlivých povrchů se používá materiál a nářadí, které nezpůsobuje poškrábání nebo jiné poškození. Nečistoty způsobené maltou nebo lepidlem je proto nutno ihned odstranit.

Instalace krytu Schlüter

Přizpůsobte kryty velikosti a zaklapněte je tak, jak je znázorněno na obrázku.

Instalace dalších dekorativních materiálů, jako jsou dlaždice nebo dřevěné dekory

1. U dlaždic je před nanesením přidržovací pásky nutné z lepených povrchů odstranit substance a mastnotu, které znesnadňují přilnutí.
2. Naneste dostatečné množství lepidla na dlaždice a přitlačte dlaždice po celé ploše.

Jako designový profil s 60 mm pohledovou plochou

1. Schlüter-DESIGNBASE-QD se lepí montážním lepidlem Schlüter-KERDI-FIX nebo rovnocenným materiálem. Na každou z 10 mm širokých ploch lepeného profilu naneste jeden lepicí pruh a poté jej umístěte. Před nanesením montážního lepidla je nutno z lepených povrchů odstranit mastnotu a jiné materiály znesnadňující přilnutí.
2. Přebytečné vyteklé lepidlo odstraňte vhodným čisticím prostředkem.

Jako ukončovací profil pro Schlüter-KERDI-BOARD 38 mm

Schlüter-DESIGNBASE-QD se lepí montážním lepidlem Schlüter-KERDI-FIX nebo rovnocenným materiálem. Na vnitřní lepené plochy se nanese lepicí pruh a následně se profil umístí. Před nanesením montážního lepidla je nutno z lepených povrchů odstranit mastnotu a jiné materiály znesnadňující přilnutí.

Schlüter-DESIGNBASE-QD se dodává v následujícím materiálovém provedení:

Profil:

• AE = hliník přírodní matně eloxovaný
• AEEB = hliník eloxovaný vzhled ušlechtilá ocel kartáčovaná

Kryt::

• PMMA = polymetylmetakrylát

Vlastnosti materiálu a oblast použití

Použitelnost profilů je nutné v jednotlivých případech vyjasnit v závislosti na druhu chemického nebo mechanického namáhání.

Dále jsou uvedeny pouze některé všeobecné pokyny.

Schlüter-DESIGNBASE-QD-AE /-AEEB (hliník eloxovaný): Hliník je opatřen zušlechtěným povrchem, tvořeným eloxovanou vrstvou, která se při běžném používání již dále nemění.

Poškození eloxovaného povrchu lze odstranit pouze přelakováním.

Pohledové plochy je nutné chránit proti oděru a poškrábání´. Hliník je citlivý vůči alkalickým médiím. Materiály obsahující cement působí ve spojení s vlhkostí alkalicky a mohou vést v závislosti na koncentraci a délce doby působení ke korozi (k tvorbě hydroxidu hlinitého). Z tohoto důvodu je nutné maltu nebo spárovací materiál z pohledových ploch okamžitě odstranit a čerstvě položené obklady nezakrývat fólií.

Kryty LIPROTEC jsou vyrobeny z mírně strukturovaného, průsvitného termoplastu PMMA (polymetylmetakrylát).

Pohledové plochy je nutné chránit proti oděru a poškrábání´. Maltu nebo spárovací materiál je nutno okamžitě odstranit.

Vlivem alkoholu (např. metylalkoholu) a použitím čisticích prostředků s obsahem povrchově aktivních látek > 5 % může dojít k poškození krytu.

Upozornění: Profily s dekory a kryty musí být umístěny tak, aby se v nich nemohla shromažďovat voda.

V důsledku malé tvorby tepla u Schlüter LED pásků osazených v profilu, může docházet k rozdílné roztažnosti profilu a osazeného krytu.
