Schlüter-LIPROTEC-LLE  Nosný profil

Pomocí světelných pásků můžete také cíleně zdůraznit rohy stěn nebo přechody stropu . K tomuto účelu máme v nabídce zde zobrazený nosný profil. Je vyroben z vysoce kvalitního eloxovaného nebo práškově lakovaného hliníku a lze do něj umístit následující LED pásky:

  • LIPROTEC-ES 11 (teplá bílá), šířka 12 mm
  • LIPROTEC-ES 21 (neutrální bílá), šířka 12 mm
  • LIPROTEC-ES 9 (několik barevnách odstínů, lze nastavit), šířka 15 mm

V kombinaci s krytem LIPROTEC-WSI vytvoříte atraktivní světelnou linii.

Ještě flexibilnější už to být nemůže: buď můžete nosný profil přímo obložit, nebo jej díky montážním klipům můžete snadno namontovat dodatečně.


  • Vnitřní kouty místnosti
  • Vnější rohy místnosti
  • Sprchové stěny
Snímek výrobku LIPROTEC-LLE 1©Schlüter-Systems KG
Snímek výrobku LIPROTEC-LLE 2©Schlüter-Systems KG
Řez LIPROTEC-LLE 1©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku LIPROTEC-LLE 1
Snímek výrobku LIPROTEC-LLE 2
Řez LIPROTEC-LLE 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •

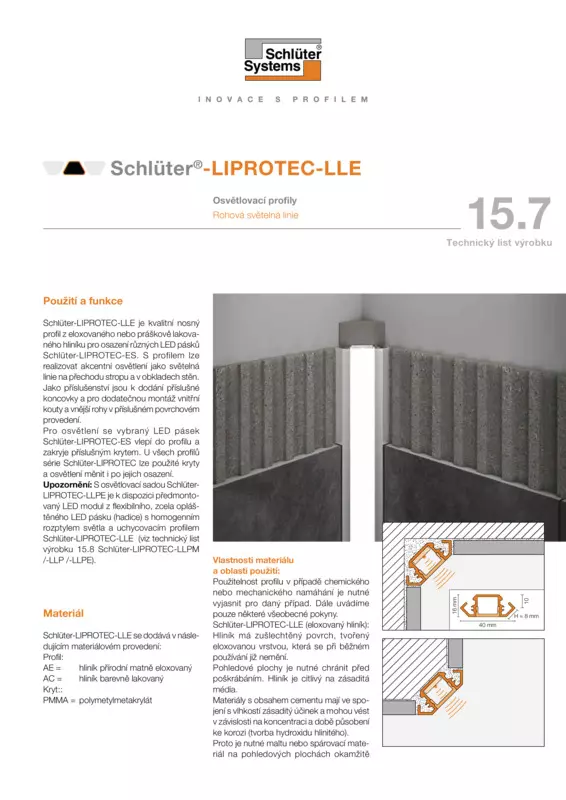

Všeobecné Informace o výrobku

Schlüter-LIPROTEC-LLE je kvalitní nosný profil z eloxovaného nebo bíle lakovaného hliníku pro osazení různých LED pásků Schlüter-LIPROTEC-ES. S profilem lze realizovat akcentní osvětlení jako světelná linie na přechodu stropu a v obkladech stěn.

Jako příslušenství lze zakoupit vhodné koncovky pro dodatečnou montáž vnitřních koutů a vnějších rohů v příslušném povrchovém provedení.

Pro osvětlení se vybraný LED pásek LIPROTEC-ES vlepí do profilu a zakryje příslušným krytem. U všech profilů série LIPROTEC lze použité kryty a osvětlení měnit i po jejich osazení.

Upozornění: S osvětlovací sadou Schlüter-LIPROTEC-LLPE je k dispozici předmontovaný LED modul z flexibilního, zcela opláštěného LED pásku (hadice) s homogenním rozptylem světla a uchycovacím profilem LIPROTEC-LLE (viz technický list výrobku 15.8 Schlüter-LIPROTEC-LLPM/-LLP/-LLPE)

Při montáži osvětlovací techniky, projektování a umístění kabelů je nutné dodržovat příslušné montážní návody Schlüter-LIPROTEC.

Schlüter-LIPROTEC-LLE lze v rozích místností montovat během pokládky obkladu nebo dodatečně pomocí montážních svorek Schlüter-LIPROTEC-LLE-MK.

Přímá montáž (obložení profilu obkladem)

  1. LIPROTEC-LLE je vhodný pro tloušťku obkladu ≥ 8 mm.
  2. V místě pokládky profilu se nanese ozubenou stěrkou lepidlo na lepení obkladů a dlažby.
    Upozornění: Pokud má být profil osazen jako ukončení na vnější hraně, zkosí se roh stěny pod úhlem 45°.
  3. Zadní strana profilu se vyplní zcela lepidlem na obklady a dlažbu.
  4. LIPROTEC-LLE se nyní vtlačí do lepidla.
  5. Mezi obkladem a profilem se ponechá volná spára o velikosti cca 1,5 mm. Vzniklá spára se zcela vyplní spárovací hmotou.
  6. U citlivých povrchů se používá materiál a nářadí nezpůsobující poškrábání ani jiné poškození. Nečistoty způsobené maltou nebo lepidlem je proto nutno ihned odstranit.
  7. Rohy se vytvoří pokosovým řezem.

Dodatečná montáž (pomocí montážních svorek LIPROTEC-LLE-MK)

  1. Podélné otvory v montážní svorce LIPROTEC-LLE-MK se vyznačí na stěně. Vrtákem (Ø 5 mm) se vyvrtají do hloubky 35 mm otvory pro přiložené hmoždinky.
    Upozornění: Doporučujeme dodržovat mezi montážními svorkami vzdálenost ≤ 50 cm. U kratších kusů profilu se použijí minimálně 2 montážní svorky.
  2. Profil LIPROTEC-LLE se následně vtlačí rovnoměrně do svorek.
    Upozornění: Montážní svorky lze upravit kleštěmi, aby profily držely pevněji.
  3. V rozích se profily zkrátí tak, aby k sobě doléhaly vnitřní plochy profilů. Kryty se zkrátí vhodným nářadím na každé straně o cca 9 mm, poté se může nasadit roh.
    Upozornění: V namontovaném stavu může na rozích vystupovat slabé světlo. Tento jev lze odstranit utěsněním s použitím vhodného materiálu.
  4. Přívod kabelu prochází čelními stranami profilu na místech, kde se má vytvořit roh.

Schlüter-LIPROTEC-LLE se dodává v následujících materiálových provedeních:

Profil:

  • AE = hliník přírodní matně eloxovaný
  • AC = hliník barevně lakovaný

Kryt::

  • PMMA = polymetylmetakrylát

Vlastnosti materiálu a oblast použití

Použitelnost profilů je nutné v jednotlivých případech vyjasnit v závislosti na druhu chemického nebo mechanického namáhání. Dále jsou uvedeny pouze některé všeobecné pokyny.

LIPROTEC-LLE (hliník eloxovaný): Hliník je opatřen zušlechtěným povrchem, tvořeným eloxovanou vrstvou, která se při běžném používání již dále nemění.

Pohledové plochy je nutné chránit proti oděru a poškrábání´. Hliník je citlivý vůči alkalickým médiím.

Materiály obsahující cement působí ve spojení s vlhkostí alkalicky a mohou vést v závislosti na koncentraci a délce doby působení ke korozi (k tvorbě hydroxidu hlinitého).

Z tohoto důvodu je nutné lepidlo nebo spárovací materiál z pohledových ploch okamžitě odstranit a čerstvě položené obklady nezakrývat fólií. Profil se ukládá k obkladu celoplošně zplna do kontaktní vrstvy lepidla, aby se v dutinách nemohla hromadit zásaditá voda.

LIPROTEC-LLE (hliník barevně lakovaný): Hliník je upraven (chromátovaný) a opatřen polyuretanovou práškovou barvou. Povrchová úprava je barevně stabilní, odolná proti ultrafialovému záření a proti povětrnostním vlivům. Viditelné hrany profilu je nutné chránit proti oděru a poškrábání.

Schlüter-LIPROTEC-LLE nevyžaduje zvláštní údržbu nebo péči. U citlivých povrchů se nesmí používat brusné čisticí prostředky. Poškození eloxovaného povrchu lze odstranit pouze přelakováním. Žádné používané čistící prostředky však nesmí obsahovat kyselinu solnou a kyselinu fluorovodíkovou.

Alkohol (např. metylalkohol) a čisticí prostředky s obsahem povrchově aktivních látek > 5 % mohou poškodit kryt.

V důsledku malé tvorby tepla u Schlüter LED pásků osazených v profilu, může docházet k rozdílné roztažnosti profilu a osazeného krytu.

Profily Schlüter-LIPROTEC-LLE-MK osazené dodatečně pomocí montážních svorek lze včetně rohů a koncovek demontovat a použít znovu na jiném místě.
