Schlüter-LIPROTEC-PB  Sada pro schody

Praktická sada pro schody Schlüter-LIPROTEC-PB vnáší světlo tam, kde je ho zapotřebí: na střed schodů. Sada obsahuje všechny komponenty pro nepřímé vyzařování světla v kombinaci s decentní světelnou linií na schodišti. Osvětlené hrany podest schodišť budou mít díky našim LED modulům teplotu barvy 4500 K (neutrální bílá). Sadou mohou být osvětlena schodiště až s 15 schody. S praktickými jednostupňovými soupravami LIPROTEC-PB 1 lze v případě dodatečné potřeby rozšířit instalaci až na 18 schodů, a to s pouhým jedním přívodním vedením.

Sada obsahuje:

  • 15 podestových hranových profilů (LIPROTEC-PB)
  • 15 krytů (LIPROTEC-PBD)
  • 1 spojovací kabel
  • 1 přívodní kabel (LIPROTEC-ZZK)
  • 1 síťový zdroj (LIPROTEC-EKE)
  • 1 instalační / montážní návod

  • K dodání jako sada
  • Schody
Snímek výrobku LIPROTEC-PB 1©Schlüter-Systems KG
Snímek výrobku LIPROTEC-PB 2©Schlüter-Systems KG
Řez LIPROTEC-PB 1©Schlüter-Systems KG
Řez LIPROTEC-PB 2©Schlüter-Systems KG
Ilustrace LIPROTEC-PB 1©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku LIPROTEC-PB 1
Snímek výrobku LIPROTEC-PB 2
Řez LIPROTEC-PB 1
Řez LIPROTEC-PB 2
Ilustrace LIPROTEC-PB 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-LIPROTEC-PB je kvalitní profil pro hrany podest s pohledovou plochou širokou 25 mm. Umožňuje osadit různé LED pásky Schlüter-LIPROTEC-ES.

V kombinaci s profily Schlüter-TREP (kromě TREP-T) lze realizovat vizuálně atraktivní a bezpečné osvětlení podestových hran.

Použitím dvou různých krytů je možné vytvořit rozmanité světelné efekty. Použití krytu Schlüter-LIPROTEC-VBI umožňuje nepřímé vyzařování světla z hrany profilu přes přilehlé materiály jako osvětlení hrany podesty.

Při použití krytu Schlüter-LIPROTEC-PBD je kromě nepřímého vyzařování světla viditelné i přímé osvětlení v podobě světelného pruhu o šířce 3 mm.

Profil nabízí možnost uložení přívodního kabelu pásku LED.

Další oblastí použití LIPROTEC-PB je přímé nebo nepřímé osvětlení čelních stran kuchyňských pracovních desek.

U všech profilů série Schlüter-LIPROTEC lze použité kryty a osvětlení měnit i po jejich osazení.

Jako příslušenství jsou k dodání odpovídající koncovky.

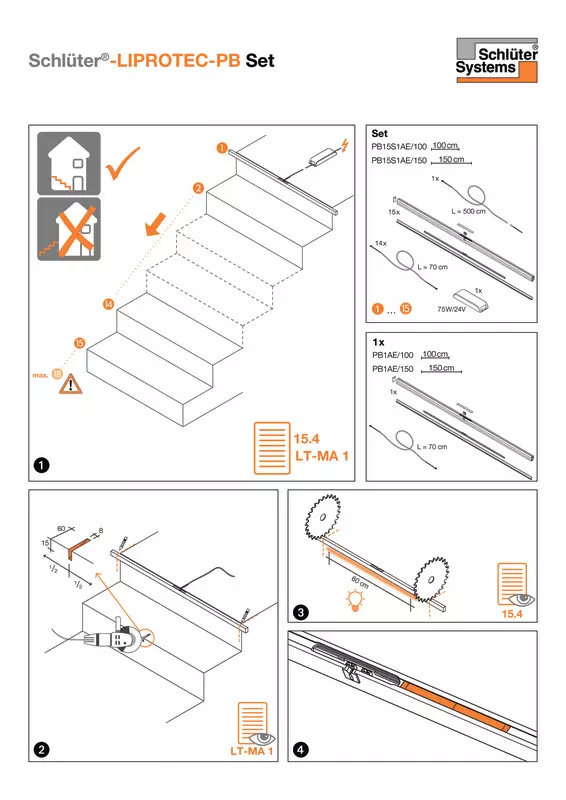

Upozornění: Při instalaci světelné techniky, jakož i při plánování a umístění kabeláže - zejména u variant sad LIPROTEC - je třeba dodržovat příslušné montážní pokyny pro Schlüter-LIPROTEC.

  1. Nejdříve se obloží ve správné výšce (mínus výška LIPROTEC-PB) podstupnice.
  2. Na hranu nad podstupnicí se nanese vhodné lepidlo na lepení dlažby.
  3. Vedení kabelů může být vedeno z konce profilu nebo provrtanou dírou skrz profil. Otvor musí být zbaven otřepů.
  4. Dutiny LIPROTEC-PB musí být vyplněny vhodným lepidlem na dlaždice a poté zcela zatlačeny do lepicího lože nad podstupnicí a vyrovnány. Je třeba vzít v úvahu kabelovou průchodku.
    V případě silnějších vrstev lepidla v oblasti hran v případě potřeby zmenšete tloušťku hydraulicky tuhnoucího tenkovrstvého lepidla podle doporučení výrobce nebo použijte lepidlo pro středněvrstvé lepení.
    Upozornění: Schlüter-LIPROTEC-PB by měl být zatlačen do lepidlového lože pouze tak hluboko, aby zůstal přístupný vložený kryt.
  5. Vybraný profil Schlüter-TREP se instaluje podle příslušného technického listu výrobku a vtlačí se celou plochou do lepidlového lože.
  6. Rohy se vytvoří pokosem. Pro mechanické spojení úkosů jsou k dispozici rohové spojky Schlüter-LIPROTEC-D/V.

Schlüter-LIPROTEC-PB se dodává v následujících materiálových provedeních:

Profil:

  • AE = hliník přírodní matně eloxovaný
  • AEEB = hliník eloxovaný vzhled ušlechtilá ocel kartáčovaná

Kryty:

  • PMMA = polymetylmetakrylát

Vlastnosti materiálu a oblast použití

Použitelnost profilů je nutné v jednotlivých případech vyjasnit v závislosti na druhu chemického nebo mechanického namáhání.

Dále jsou uvedeny pouze některé všeobecné pokyny.

Schlüter-LIPROTEC-PB-AE /-AEEB (hliník eloxovaný): Hliník je opatřen zušlechtěným povrchem, tvořeným eloxovanou vrstvou, která se při běžném používání již dále nemění.

Poškození eloxovaného povrchu lze odstranit pouze přelakováním.

Pohledové plochy je nutné chránit proti oděru a poškrábání´. Hliník je citlivý vůči alkalickým médiím. Materiály obsahující cement působí ve spojení s vlhkostí alkalicky a mohou vést v závislosti na koncentraci a délce doby působení ke korozi (k tvorbě hydroxidu hlinitého). Z tohoto důvodu je nutné maltu nebo spárovací materiál z pohledových ploch okamžitě odstranit a čerstvě položené obklady nezakrývat fólií.

Kryty Schlüter-LIPROTEC jsou vyrobeny z mírně strukturovaného, průsvitného termoplastu PMMA (polymetylmetakrylát).

Pohledové plochy je nutné chránit proti oděru a poškrábání´. Maltu nebo spárovací materiál je nutno okamžitě odstranit.

Vlivem alkoholu (např. metylalkoholu) a použitím čisticích prostředků s obsahem povrchově aktivních látek > 5 % může dojít k poškození krytu.

Upozornění: Profily s kryty musí být umístěny tak, aby se v nich nemohla shromažďovat voda.

Schlüter-LIPROTEC-PB nevyžaduje zvláštní údržbu ani péči. U citlivých povrchů se nesmí používat brusné čisticí prostředky.

Poškození eloxovaného povrchu lze odstranit pouze přelakováním.

Žádné používané čistící prostředky však nesmí obsahovat kyselinu solnou a kyselinu fluorovodíkovou.

V důsledku malé tvorby tepla u Schlüter LED pásků osazených v profilu, může docházet k rozdílné roztažnosti profilu a osazeného krytu.
