Schlüter-LIPROTEC-LLPE  LED modul

Chcete zdůraznit vnitřní kouty a vnější rohy stěn světelnými pásy? Snadno to zvládnete s řadou LIPROTEC-EASY díky připojení Plug & Play.

LED moduly Schlüter-LIPROTEC-LLPE jsou z flexibilního, zcela opláštěného LED pásku (hadice) s homogenním rozptylem světla a upevňovacím profilem z hliníku. Pomocí LED modulů lze vytvořit barevné světelné pásy v oblasti RGB+W s více než 16 miliony různých barevných tónů a barevných teplot od 2500 K do 6500 K.

LIPROTEC-LLPE lze snadno zkrátit v označených bodech a uzavřít v souladu se stupněm krytí IP pomocí přiložené sady koncovek (LIPROTEC-PES). Jako koncovky pro tento profil doporučujeme LIPROTEC-LLE/EK.


  • Vnitřní kouty místnosti
  • Vnější rohy místnosti
  • Sprchové stěny
  • Plug & Play
  • Zkrátitelné LED
  • IP X7

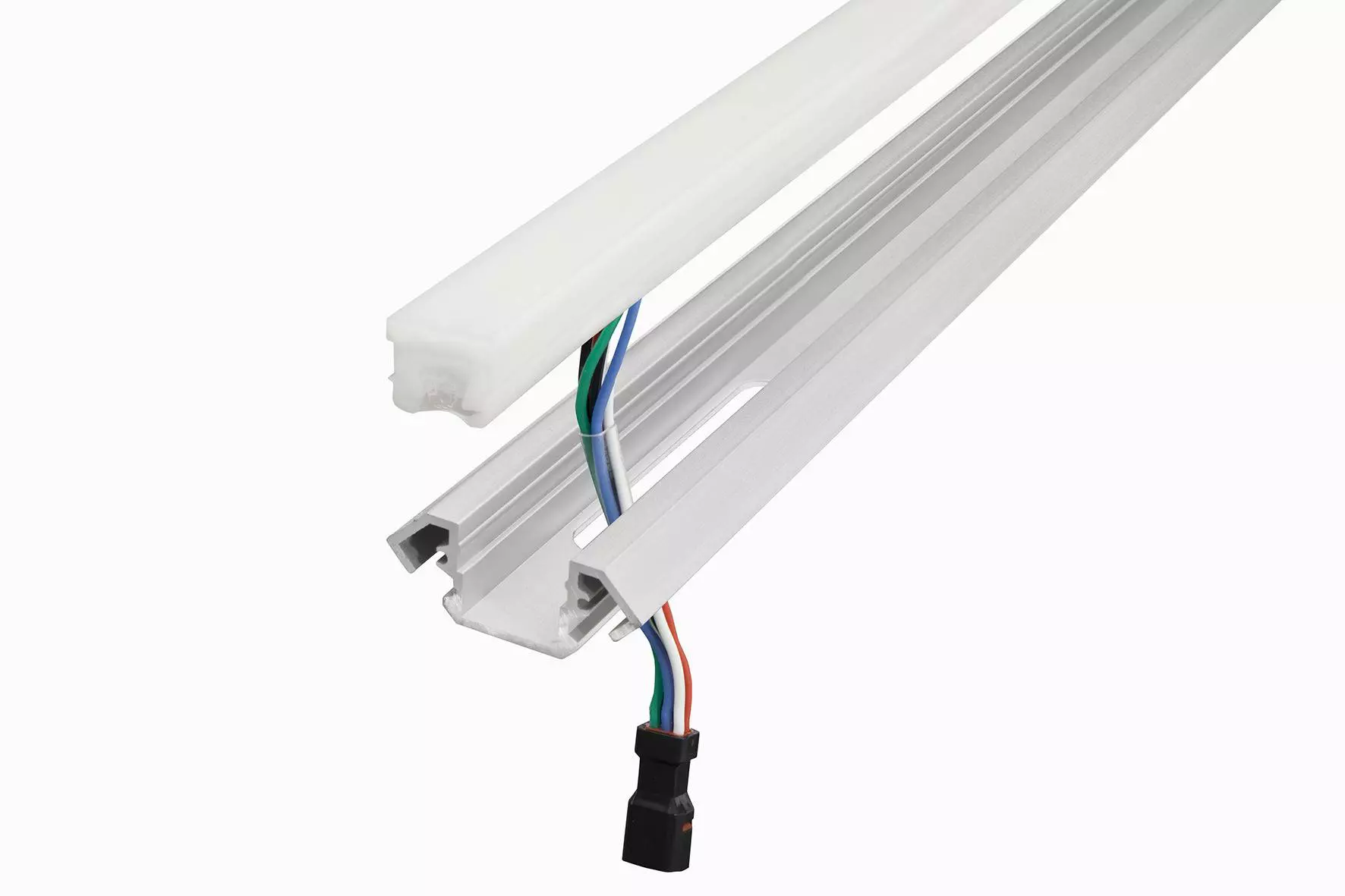

Snímek výrobku LIPROTEC-LLPE 1©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPE 1©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku LIPROTEC-LLPE 1
Ilustrace LIPROTEC-LLPE 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-LIPROTEC-LLPE

Tento LIPROTEC-modul lze osadit na vnějších rozích místnosti resp. ve vnitřních koutech místnosti jako akcentní osvětlení – v oblasti sprchy výlučně ve vertikálním směru. Uchycovací profil Schlüter-LIPROTEC-LLE sestává z eloxovaného nebo barevně lakovaného hliníku (viz technický list výrobku 15.7 Schlüter-LIPROTEC-LLE).

  1. Instalaci přívodních kabelů, síťového zdroje a ovládání naleznete v návodu k instalaci.
  2. Před montáží modulů je třeba přezkoušet jejich funkčnost.
  3. Přívodní kabel se musí umístit předem podle otvoru pro kabel v uchycovacím profilu.
  4. Před montáží profilu je nutno LED pásek (hadici) odstranit z profilu. Zpracování příslušných profilů naleznete v příslušných technických listech. Zdířku připojovacího kabelu je nutno během montáže profilu vést zezadu kabelovým otvorem v uchycovacího profilu.
  5. Při použití v bezprostřední vlhké oblasti je nutno IP-chráněný LED pásek (hadici) zkrátit na označených místech pod úhlem 45°. K tomu jsou zvláště vhodné speciální nůžky Schlüter-PROCUT. Je nutné zajistit, aby byl LED pásek (hadice) při montáži odpojen od síťového zdroje.

    Řeznou plochu LED pásku je třeba uzavřít pomocí dodaných silikonových těsnicích krytek a speciálního lepidla vodotěsně utěsnit. Nejprve se nanese dostatek lepidla na lepicí plochu silikonové těsnícího krytky. Silikonová těsnicí krytka se poté osadí do LED pásku (hadice) a přitlačí se cca 30 sekund. Je třeba zkontrolovat, zda je koncovka čistě spojena s LED páskem (hadicí). Přebytečné lepidlo je nutné odstranit vhodným hadříkem. Po cca 30 minutách doby schnutí je silikonová těsnicí krytka pevně přilepená. LED pásek (hadice) je utěsněný a lze jej osadit.

  6. Po montáži profilů se LED pásek (hadice) připojí pomocí spojení Plug & Play na kabelové vedení a opatrně se vtlačí do nosného profilu.

Další montážní pokyny naleznete v přiloženém montážním návodu.

Montáž ve vlhkých prostorách

Pokud se moduly osazují do vlhkých prostor (např. sprchy), je k dispozici dutá stěnová krabice Schlüter-LIPROTEC-PZH opatřená těsnící manžetou Schlüter-KERDI. Ta tvoří dutý prostor pro konektorové spoje a pro reverzibilní vedení LED modulů Plug & Play. Pro osazení duté stěnové krabice se musí vytvořit do stěny výřez o velikosti 50 x 120 mm, s hloubkou min. 21 mm. Připojovací kabel je třeba vést kabelovou průchodkou, přitom je nutno zajistit, aby smršťovací hadice přiléhala k připojovacímu kabelu v oblasti utěsňovací manžety. Kabelová průchodka se upevní a utěsní pomocí dvou kabelových příchytek obsažených v dodávce, poté se kabelové příchytky zkrátí. Dutá stěnová krabice se osadí do vytvořeného výřezu a těsnicí manžeta se pomocí Schlüter-KERDI-COLL-L utěsní na kontaktní izolaci. Samolepicí manžetu KERDI je třeba osadit tak, aby byla dutá stěnová krabice na všechny strany uzavřená. Otvor je nutné provést jen tam, kde má být později otvor pro kabel uchycovacího profilu.

Upozornění: Krabici do dutých stěn je ve vlhkých prostorách třeba umístit tak, aby se v ní nemohla trvale hromadit voda.

Moduly Schlüter-LIPROTEC-LLE se dodávají v následujícím materiálovém provedení:

Profily:

  • AE = hliník přírodní matně eloxovaný
  • EB = ušlechtilá ocel kartáčovaná V4A č. materiálu 1.4404 = AISI 316L

LED pásky (hadice):

  • Fluorovaný, platinou zesítěný silikon, tvrdost Shore 60, krytí IP67

Vlastnosti materiálu a oblast použití

V případě chemického nebo mechanického namáhání je nutné vyjasnit použitelnost modulů LIPROTEC pro daný případ. Dále jsou uvedeny pouze některé všeobecné pokyny.

Hliník eloxovaný: Hliník je opatřen zušlechtěným povrchem, tvořeným eloxovanou vrstvou, která se při běžném používání již dále nemění.

Hliník je citlivý vůči alkalickým médiím.

Materiály obsahující cement působí ve spojení s vlhkostí alkalicky a mohou vést v závislosti na koncentraci a délce doby působení ke korozi (k tvorbě hydroxidu hlinitého).

Z tohoto důvodu je nutné lepidlo nebo spárovací materiál z pohledových ploch okamžitě odstranit a čerstvě položené obklady nezakrývat fólií. Profil je nutné uložit celoplošně do lepidla na obklady a dlažbu, aby se v dutinách nemohla hromadit voda.

Ušlechtilá ocel: Ušlechtilá ocel je mechanicky vysoce zatížitelná a vykazuje vysokou chemickou odolnost. Ani ušlechtilá ocel v kvalitě 1.4404 není odolná vůči veškerému chemickému namáhání. Substance jako kyselina solná nebo fluorovodíková nebo určité koncentrace chlóru a solných roztoků ji mohou poškodit. Očekávané chemické namáhání je proto nutné vyjasnit předem.

Nezkrácené LED moduly odpovídají krytí IP67. Použitím dodaných koncovek lze zkrácené LED moduly uzavřít dle krytí IP67.

Fluorované LED pásky (hadice) z platinou zesítěného silikonu jsou odolné vůči nečistotám a mají tvrdost 60 Shore.

Schlüter-LIPROTEC moduly nevyžadují zvláštní péči nebo údržbu. U citlivých povrchů se nesmí používat brusné čisticí prostředky. Poškození eloxovaného povrchu lze odstranit pouze přelakováním. Pro veškeré čistící prostředky platí, že nesmí obsahovat kyselinu solnou a fluorovodíkovou a benzín (součást odstraňovače silikonu).
