Schlüter-LIPROTEC-LLPM  LED modul

Snadné zdůraznění vnitřních a vnějších stěn světelnými pásy: LIPROTEC-EASY umožňuje snadnou instalaci díky připojení Plug & Play.

Schlüter-LIPROTEC-LLPM je LED modul ze zcela opláštěného LED pásku (hadice) s homogenním rozptylem světla a uchycovacím profilem s lichoběžníkovitě perforovaným kotevním ramenem. Je vyroběný z hliníku nebo ušlechtilé oceli. LED modul je dodáván volitelně se stanovenými barevnými teplotami 3000 K nebo 4900 K v rozsahu bílého světla nebo v oblasti barevného světla RGB+W. Poslední uvedené varianty umožňují nastavení více než 16 milionů různých barevných tónů a barevných teplot od 2500 K – 6500 K. Bílý LED modul je k dodání v ploché konstrukční výšce 11 mm a umožňuje montáž s úrovní tloušťky dlaždice.

LIPROTEC-LLPM lze snadno zkrátit v označených bodech a uzavřít v souladu se stupněm krytí IP pomocí přiložené sady koncovek (LIPROTEC-PES). Jako koncovky pro tento profil doporučujeme LIPROTEC-LLPM/EK.


  • Stropy
  • Stěny v interiéru
  • Stěny v exteriéru
  • Soukromě užívané podlahové plochy
  • Sprchové stěny
  • Bazény (nad hladinou)
  • Nízká konstrukční výška
  • Plug & Play
  • Zkrátitelné LED
  • IP X7
Snímek výrobku LIPROTEC-LLPM 1©Schlüter-Systems KG
Snímek výrobku LIPROTEC-LLPM 2©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 1©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 2©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 3©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 4©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 5©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 6©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 7©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 8©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 9©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 10©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 11©Schlüter-Systems KG
Ilustrace LIPROTEC-LLPM 12©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku LIPROTEC-LLPM 1
Snímek výrobku LIPROTEC-LLPM 2
Ilustrace LIPROTEC-LLPM 1
Ilustrace LIPROTEC-LLPM 2
Ilustrace LIPROTEC-LLPM 3
Ilustrace LIPROTEC-LLPM 4
Ilustrace LIPROTEC-LLPM 5
Ilustrace LIPROTEC-LLPM 6
Ilustrace LIPROTEC-LLPM 7
Ilustrace LIPROTEC-LLPM 8
Ilustrace LIPROTEC-LLPM 9
Ilustrace LIPROTEC-LLPM 10
Ilustrace LIPROTEC-LLPM 11
Ilustrace LIPROTEC-LLPM 12










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

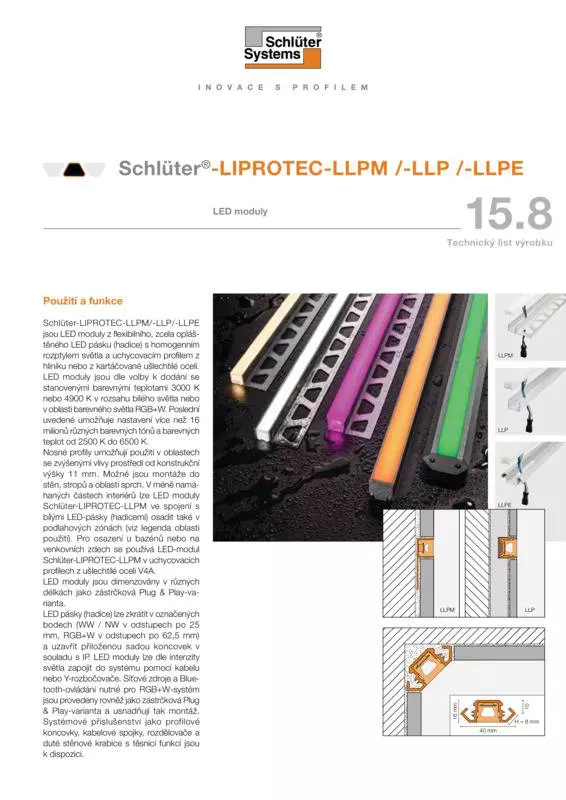

Schlüter-LIPROTEC-LLPM/-LLP/-LLPE jsou LED moduly z flexibilního, zcela opláštěného LED pásku (hadice) s homogenním rozptylem světla a uchycovacím profilem z hliníku nebo z kartáčované ušlechtilé oceli. LED moduly jsou dle volby k dodání se stanovenými barevnými teplotami 3000 K nebo 4900 K v rozsahu bílého světla nebo v oblasti barevného světla RGB+W. Poslední uvedené umožňuje nastavení více než 16 milionů různých barevných tónů a barevných teplot od 2500 K do 6500 K.

Nosné profily umožňují použití v oblastech se zvýšenými vlivy prostředí od konstrukční výšky 11 mm. Možné jsou montáže do stěn, stropů a oblastí sprch. V méně namáhaných částech interiérů lze LED moduly Schlüter-LIPROTEC-LLPM ve spojení s bílými LED-pásky (hadicemi) osadit také v podlahových zónách. Pro osazení u bazénů nebo na venkovních zdech se používá LED-modul Schlüter-LIPROTEC-LLPM v uchycovacích profilech z ušlechtilé oceli V4A.

LED moduly jsou dimenzovány v různých délkách jako zástrčková Plug & Play-varianta.

LED pásky (hadice) lze zkrátit v označených bodech (WW / NW v odstupech po 25 mm, RGB+W v odstupech po 62,5 mm) a uzavřít přiloženou sadou koncovek v souladu s IP. LED moduly lze dle intenzity světla zapojit do systému pomocí kabelu nebo Y-rozbočovače. Síťové zdroje a Bluetooth-ovládání nutné pro RGB+W-systém jsou provedeny rovněž jako zástrčková Plug & Play-varianta a usnadňují tak montáž. Systémové příslušenství jako profilové koncovky, kabelové spojky, rozdělovače a duté stěnové krabice s těsnicí funkcí jsou k dispozici.

Schlüter-LIPROTEC-LLPM

LIPROTEC modul s uchycovacím profilem Schlüter-DECO-SG z eloxovaného hliníku nebo z ušlechtilé oceli (V4A) s lichoběžníkovitě perforovaným kotevním ramenem umožňuje akcentní osvětlení jako lineární světelná linie v barevném světelném rozsahu RGB+W. Pro použití u bazénů a na venkovních zdech jsou vyžadovány LED-moduly LIPROTEC-LLPM s uchycovacími profily z ušlechtilé oceli V4A.

Bíle svítící LED modul je k dodání s montážní hloubkou 11 mm a umožňuje montáž s úrovní tloušťky dlaždice také v oblasti podlahy. U varianty RGB+W pro oblast stěny a stropu přesahuje LED pásek (hadice) cca 3 mm přes profil.

(Viz také technický list výrobku 2.16 Schlüter-DECO-SG).

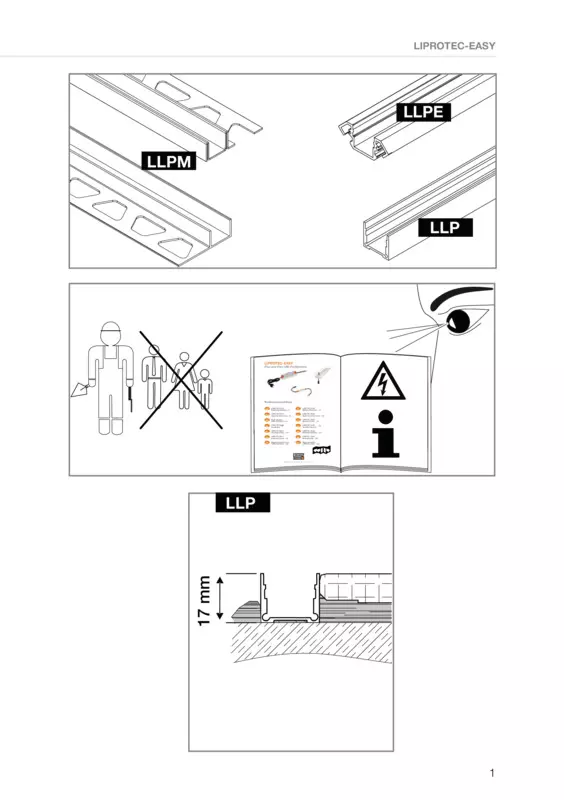

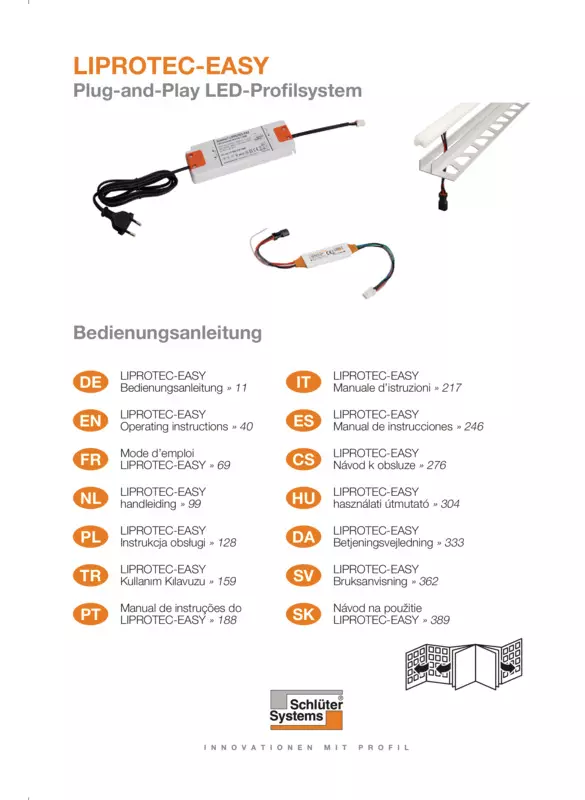

  1. Instalaci přívodních kabelů, síťového zdroje a ovládání naleznete v návodu k instalaci.
  2. Před montáží modulů je třeba přezkoušet jejich funkčnost.
  3. Přívodní kabel se musí umístit předem podle otvoru pro kabel v uchycovacím profilu.
  4. Před montáží profilu je nutno LED pásek (hadici) odstranit z profilu. Zpracování příslušných profilů naleznete v příslušných technických listech. Zdířku připojovacího kabelu je nutno během montáže profilu vést zezadu kabelovým otvorem v uchycovacího profilu.
  5. Při použití v bezprostřední vlhké oblasti je nutno IP-chráněný LED pásek (hadici) zkrátit na označených místech pod úhlem 45°. K tomu jsou zvláště vhodné speciální nůžky Schlüter-PROCUT. Je nutné zajistit, aby byl LED pásek (hadice) při montáži odpojen od síťového zdroje.

    Řeznou plochu LED pásku je třeba uzavřít pomocí dodaných silikonových těsnicích krytek a speciálního lepidla vodotěsně utěsnit. Nejprve se nanese dostatek lepidla na lepicí plochu silikonové těsnícího krytky. Silikonová těsnicí krytka se poté osadí do LED pásku (hadice) a přitlačí se cca 30 sekund. Je třeba zkontrolovat, zda je koncovka čistě spojena s LED páskem (hadicí). Přebytečné lepidlo je nutné odstranit vhodným hadříkem. Po cca 30 minutách doby schnutí je silikonová těsnicí krytka pevně přilepená. LED pásek (hadice) je utěsněný a lze jej osadit.

  6. Po montáži profilů se LED pásek (hadice) připojí pomocí spojení Plug & Play na kabelové vedení a opatrně se vtlačí do nosného profilu.
Montáž ve vlhkých prostorách

Pokud se moduly osazují do vlhkých prostor (např. sprchy), je k dispozici dutá stěnová krabice Schlüter-LIPROTEC-PZH opatřená těsnící manžetou Schlüter-KERDI. Ta tvoří dutý prostor pro konektorové spoje a pro reverzibilní vedení LED modulů Plug & Play. Pro osazení duté stěnové krabice se musí vytvořit do stěny výřez o velikosti 50 x 120 mm, s hloubkou min. 21 mm. Připojovací kabel je třeba vést kabelovou průchodkou, přitom je nutno zajistit, aby smršťovací hadice přiléhala k připojovacímu kabelu v oblasti utěsňovací manžety. Kabelová průchodka se upevní a utěsní pomocí dvou kabelových příchytek obsažených v dodávce, poté se kabelové příchytky zkrátí. Dutá stěnová krabice se osadí do vytvořeného výřezu a těsnicí manžeta se pomocí Schlüter-KERDI-COLL-L utěsní na kontaktní izolaci. Samolepicí manžetu KERDI je třeba osadit tak, aby byla dutá stěnová krabice na všechny strany uzavřená. Otvor je nutné provést jen tam, kde má být později otvor pro kabel uchycovacího profilu.

Upozornění: Krabici do dutých stěn je ve vlhkých prostorách třeba umístit tak, aby se v ní nemohla trvale hromadit voda.

Osazení na venkovních stěnách

Pokud se Schlüter-LIPROTEC-LLPM osazuje jako akcentní osvětlení na venkovních stěnách, smějí být používány pouze LED moduly v dodávané délce (nezkracované) a smějí se osazovat pouze do uchycovacího profilu Schlüter-DECO-SG z ušlechtilé ocelí V4A. Přípustná teplota povrchu stěny činí -20 až +65 °C. Při projektování musí být zohledněny změny délky v důsledku působení teploty na materiál. Musí být dodržena maximální výška osazení podle platných předpisů a směrnic.

Systémové komponenty řízení a síťové zdroje smí být osazovány pouze ve vnitřním prostoru. Trasy přívodních kabelů k akcentnímu osvětlení LIPROTEC-LLPM musí být zvoleny tak, aby byly v souladu s nosnou konstrukcí splněny požadavky na požární ochranu a aby zůstala zachována jejich funkčnost. V případě potřeby je nutné provést potřebná utěsnění. Musí být zajištěna možnost výměny LED modulů.

Schlüter-LIPROTEC-LLPM se umístí tak, aby bylo možné vyloučit trvalý kontakt s vodou nebo sněhem.

Očekávaná životnost (L70F10) modulů LED ve venkovním prostoru činí (se zohledněním vlivu prostředí a okolních podmínek) 20 000 h.

Moduly Schlüter-LIPROTEC-LLE se dodávají v následujícím materiálovém provedení:

Profily:

  • AE = hliník přírodní matně eloxovaný
  • EB = ušlechtilá ocel kartáčovaná V4A č. materiálu 1.4404 = AISI 316L

LED pásky (hadice):

  • Fluorovaný, platinou zesítěný silikon, tvrdost Shore 60, krytí IP67

Vlastnosti materiálu a oblast použití

V případě chemického nebo mechanického namáhání je nutné vyjasnit použitelnost modulů LIPROTEC pro daný případ. Dále jsou uvedeny pouze některé všeobecné pokyny.

Hliník eloxovaný: Hliník je opatřen zušlechtěným povrchem, tvořeným eloxovanou vrstvou, která se při běžném používání již dále nemění.

Hliník je citlivý vůči alkalickým médiím.

Materiály obsahující cement působí ve spojení s vlhkostí alkalicky a mohou vést v závislosti na koncentraci a délce doby působení ke korozi (k tvorbě hydroxidu hlinitého).

Z tohoto důvodu je nutné lepidlo nebo spárovací materiál z pohledových ploch okamžitě odstranit a čerstvě položené obklady nezakrývat fólií. Profil je nutné uložit celoplošně do lepidla na obklady a dlažbu, aby se v dutinách nemohla hromadit voda.

Ušlechtilá ocel: Ušlechtilá ocel je mechanicky vysoce zatížitelná a vykazuje vysokou chemickou odolnost. Ani ušlechtilá ocel v kvalitě 1.4404 není odolná vůči veškerému chemickému namáhání. Substance jako kyselina solná nebo fluorovodíková nebo určité koncentrace chlóru a solných roztoků ji mohou poškodit. Očekávané chemické namáhání je proto nutné vyjasnit předem.

Nezkrácené LED moduly odpovídají krytí IP67. Použitím dodaných koncovek lze zkrácené LED moduly uzavřít dle krytí IP67.

Fluorované LED pásky (hadice) z platinou zesítěného silikonu jsou odolné vůči nečistotám a mají tvrdost 60 Shore.

Schlüter-LIPROTEC moduly nevyžadují zvláštní péči nebo údržbu. U citlivých povrchů se nesmí používat brusné čisticí prostředky. Poškození eloxovaného povrchu lze odstranit pouze přelakováním. Pro veškeré čistící prostředky platí, že nesmí obsahovat kyselinu solnou a fluorovodíkovou a benzín (součást odstraňovače silikonu).
