Schlüter-KERDI-LINE-TF  Rošt pro nalepení dlažby s rámem z ušlechtilé oceli

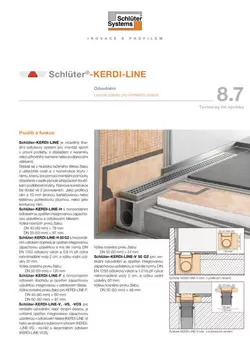

Schlüter-KERDI-LINE je vícedílný lineární odtokový systém určený pro instalaci do sprch v úrovni podlahy s keramickým obkladem, přírodním kamenem nebo povlaky. Skládá se z tělesa žlabu z hlubokotažné ušlechtilé oceli a libovolně volitelných krytů / konstrukcí rámu. Ty lze pomocí dodané montážní pomůcky plynule přizpůsobit různým tloušťkám podlahové krytiny. KERDI-LINE se hodí pro osazení centrálně v ploše nebo ke stěně.

Konstrukce rámu jsou k dispozici ve třech provedeních:

• Jako profilový rám s kartáčovanou, leštěnou nebo práškově lakovanou pohledovou plochou o šířce 10 mm
• Jako konturový rám s elegantními designovými kryty
• Jako rám TF s minimální pohledovou plochou a optimální ochranou hran.

Schlüter-KERDI-LINE-H s horizontálním odtokem je vybaven vestavěnou zápachovou uzávěrkou a odtokovým tělesem.

Výška nosného prvku žlabu: DN 40 (40 mm) = 78 mm; DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 s horizontálním odtokem dopředu je vybaven vestavěnou zápachovou uzávěrkou a podle normy DIN EN 1253 disponuje odtokovým výkonem ≥ 0,8 l/s při výšce vzdutí 2 cm a výškou vodní uzávěry 50 mm.

Výška nosného prvku žlabu: DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F s horizontálním odtokem dopředu je vybaven zápachovou uzávěrkou vestavěnou v odtokovém tělesu.

Výška nosného prvku žlabu: DN 40 (40 mm) = 60 mm; DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, -VS a -KERDI-LINE-VOS pro vertikální odvodnění, např. skrz mezipatrový strop, je k dispozici s různým vybavením. KERDI-LINE-V má zápachovou uzávěrku vestavěnou v odtokovém tělesu. KERDI-LINE-VS a KERDI-LINE-VOS se dodávají s trubkovým sifonem – i s decentrálním odtokem pro KERDI-LINE-VOS.

Výška nosného prvku žlabu: DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 pro vertikální odvodnění je vybaven integrovanou zápachovou uzávěrkou a podle normy DIN EN 1253 disponuje odtokovým výkonem ≥ 1,0 l/s při výšce vzdutí 2 cm a výškou vodní uzávěry 50 mm.

Výška nosného prvku žlabu: DN 50 (50 mm) = 48 mm

Všechny uvedené odvodňovací systémy jsou k dispozici pro konturové rámy s designovými kryty i pro profilové rámy a rámy TF!

U KERDI-LINE-H 50 a KERDI-LINE-H 40 se těleso žlabu vkládá za účelem snadné a rychlé montáže do přesného nosného prvku z polystyrenu. U KERDI-LINE-V, KERDI-LINE-H 50 G2 a KERDI-LINE-F jsou těleso žlabu a nosný prvek už napevno spojené.

Na lepicí přírubě po obvodu tělesa žlabu je z výroby pevně nalepená manžeta z izolačního systému KERDI. Slouží k bezpečnému napojení tělesa žlabu na kontaktní izolaci jak na podlaze, tak i na přiléhající stěny. Ve spojení s izolačními systémy Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT nebo Schlüter-KERDI-BOARD a příslušnými systémovými těsnicími lepidly Schlüter-KERDI-COLL-L, resp. Schlüter-KERDI-FIX vznikají odzkoušené kontaktní izolace s navazujícím liniovým odvodněním.

KERDI-LINE je systémová komponenta, která splňuje požadavky německé normy DIN 18534 pro izolace. Ve spojení s výše uvedenými systémy Schlüter má stavebně technické osvědčení (abP). Třídy namáhání vlhkostí dle abP jsou uvedeny v příslušných technických listech. KERDI-LINE je dle ETAG 022 (kontaktní izolace) systémová komponenta s evropským technickým schválením (ETA = European Technical Assessment). Výše uvedené výrobky Schlüter, odzkoušené s KERDI-LINE, jsou označeny značkou CE.

Upozornění: Schlüter-KERDI-LINE a konstrukce rámu je nutné lepit pomocí cementových lepidel na obklady a dlažbu. Použití acetátového silikonu na žlaby, rámy a mřížky není povoleno.

Viditelné plochy profilového rámu a kryty – uzavřené nebo děrované – jsou z kartáčované, leštěné ušlechtilé oceli nebo z práškově lakované ušlechtilé oceli. Pro profilový rám i pro rám TF lze dodat rošt pro nalepení dlažby. Navíc je k dispozici bezrámový nosič obkladu nezávislý na výšce obkladu (KERDI-LINE-D).

Upozornění: Před použitím rámu TF je nutné zkontrolovat správnou vzdálenost tělesa žlabu od stěny.

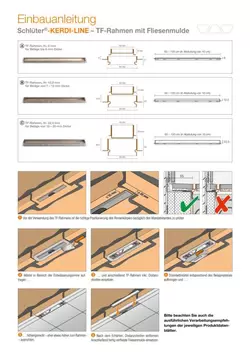

Instalace na přiléhající boční stěnu

1. Těsně přilepte manžetu KERDI a vnitřní kouty Schlüter-KERDI-KERECK, které jsou součástí dodávky, pomocí lepidla KERDI-COLL-L.
2. Následně naneste v oblasti odvodňovacího žlabu lepidlo pro tenkovrstvé lepení.
3. Rámy TF mají v závislosti na provedení pevnou výšku a ukládají se svým ramenem do maltového lože.
4. Naneste tenkovrstvou maltu vhodnou pro materiál dlažby a dlažbu výškově vyrovnejte, aby byla spíše o něco vyšší než rám.
5. Po vytvrdnutí odstraňte distanční pásek.
6. Poté můžete hotový rošt pro pokládku dlažby vložit na místo.

Upozornění: Použití acetátového silikonu na žlaby, rámy a mřížky není povoleno.

Tělesa žlabu s délkou až 120 cm jsou vyrobena z hlubokotažné ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L). Od délky 130 cm jsou tělesa žlabu vyrobena z hraněné, svařené a následně mořené ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L). Tělesa žlabu jsou vybavena lepicí přírubou, ke které je z výroby připevněna manžeta KERDI. Jedná se o izolační pás z měkkého polyetylenu. Na obou stranách je opatřený speciální střiží.

Odtoková tělesa vyrábíme v závislosti na typu z vysoce odolného polypropylenu (PP), resp. z akrylonitrilbutadienstyrenu (ABS). Zápachová uzávěrka je z polypropylénu (PP) zesíleného vlákny. Rám z ušlechtilé oceli a krycí mřížku dodáváme v následujícím materiálovém provedení: č. materiálu V4A 1.4404 = AISI 316L. Povrchy profilových rámů a krytů:

• EB = kartáčovaná ušlechtilá ocel
• EP = leštěná ušlechtilá ocel
• EC = lakovaná ušlechtilá ocel

Nosný prvek žlabu je vyrobený z tlakově stabilního expandovaného polystyrénu (EPS).

Vlastnosti materiálu a oblasti použití

Tělesa žlabu, rámy i kryty jsou testované a certifikované podle normy DIN EN 1253 a jsou zařazené do třídy K3. Jedná se o plochy bez dopravního zatížení, např. místnosti s mokrým provozem v bytech, domovech pro seniory, hotelech, školách, umývárnách a sprchách.

Tělesa žlabu, rámy a kryty jsou vhodné pro pojezd invalidním vozíkem.

KERDI-LINE z kartáčované ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L) se hodí zejména na místa, kde lze očekávat vysoké mechanické nebo chemické namáhání. Ani ušlechtilá ocel v kvalitě 1.4404 však není odolná vůči veškerému chemickému namáhání. Tato ušlechtilá ocel například není vhodná při namáhání kyselinou solnou nebo fluorovodíkovou a namáhání určitými koncentracemi chloru a solného roztoku. To platí v určitých případech i pro bazény se slanou mořskou vodou. Použitelnost příslušného systému podlahových vpustí je nutné ve zvláštních případech řešit individuálně podle očekávaného chemického, mechanického nebo jiného namáhání. Nesmějí se používat agresivní čisticí prostředky.

KERDI-LINE-TF zvyšuje vhodnost pro komerční projekty, například v hotelech, kde se pravidelně odstraňuje rošt pro nalepení dlažby.

Profilový rám a vhodné kryty A, B a C z ušlechtilé oceli jsou k dispozici i s povrchy se strukturovanou úpravou. Jedná se o povrchy přírodního charakteru. Ušlechtilá ocel je upravená a opatřená polyuretanovým práškovým lakem. Povrchová úprava je barevně stabilní a odolná proti ultrafialovému záření a povětrnostním vlivům. Viditelné hrany profilu je nutné chránit proti oděru a poškrábání.
